浙教版初三科学3.6电能拔高练习
一、选择题

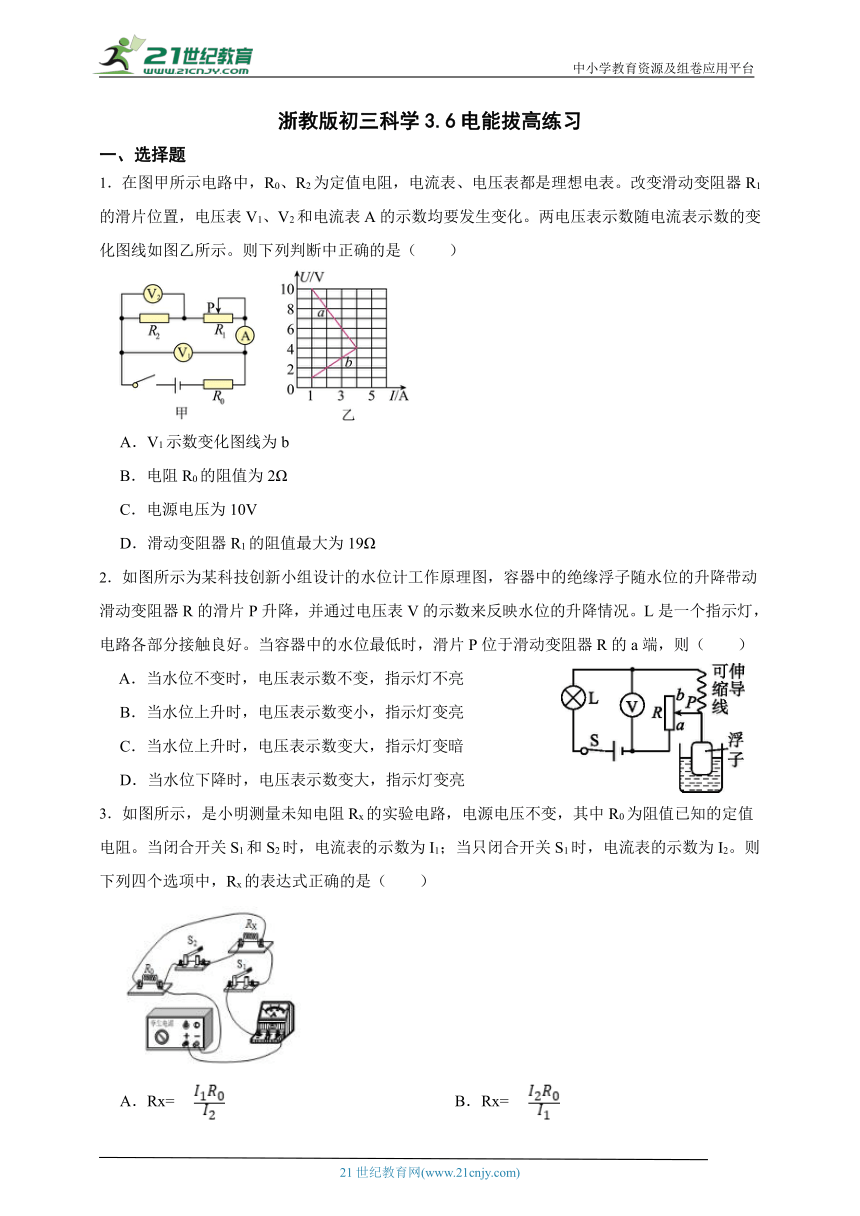

1．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。改变滑动变阻器R1的滑片位置，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（　　）
A．V1示数变化图线为b
B．电阻R0的阻值为2Ω
C．电源电压为10V
D．滑动变阻器R1的阻值最大为19Ω
2．如图所示为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R的滑片P升降，并通过电压表V的示数来反映水位的升降情况。L是一个指示灯，电路各部分接触良好。当容器中的水位最低时，滑片P位于滑动变阻器R的a端，则（　　）
A．当水位不变时，电压表示数不变，指示灯不亮
B．当水位上升时，电压表示数变小，指示灯变亮
C．当水位上升时，电压表示数变大，指示灯变暗
D．当水位下降时，电压表示数变大，指示灯变亮
3．如图所示，是小明测量未知电阻Rx的实验电路，电源电压不变，其中R0为阻值已知的定值电阻。当闭合开关S1和S2时，电流表的示数为I1；当只闭合开关S1时，电流表的示数为I2。则下列四个选项中，Rx的表达式正确的是（　　）
A．Rx= B．Rx=
C．Rx= D． Rx=

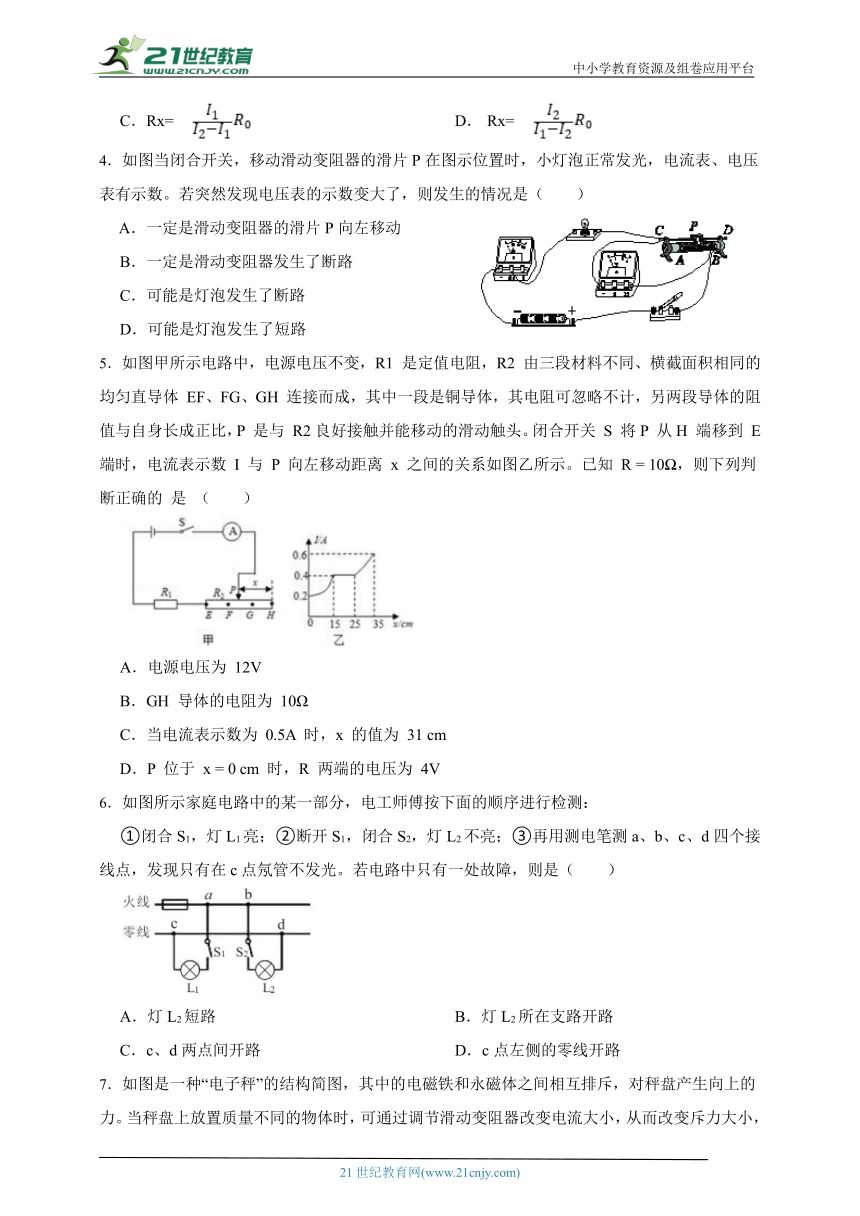

4．如图当闭合开关，移动滑动变阻器的滑片P在图示位置时，小灯泡正常发光，电流表、电压表有示数。若突然发现电压表的示数变大了，则发生的情况是（　　）
A．一定是滑动变阻器的滑片P向左移动
B．一定是滑动变阻器发生了断路
C．可能是灯泡发生了断路
D．可能是灯泡发生了短路
5．如图甲所示电路中，电源电压不变，R1 是定值电阻，R2 由三段材料不同、横截面积相同的均匀直导体 EF、FG、GH 连接而成，其中一段是铜导体，其电阻可忽略不计，另两段导体的阻值与自身长成正比，P 是与 R2良好接触并能移动的滑动触头。闭合开关 S 将P 从H 端移到 E 端时，电流表示数 I 与 P 向左移动距离 x 之间的关系如图乙所示。已知 R = 10 ，则下列判断正确的 是 （　　）
A．电源电压为 12V
B．GH 导体的电阻为 10Ω
C．当电流表示数为 0.5A 时，x 的值为 31 cm
D．P 位于 x = 0 cm 时，R 两端的电压为 4V
6．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：
①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（　　）
A．灯L2短路 B．灯L2所在支路开路
C．c、d两点间开路 D．c点左侧的零线开路

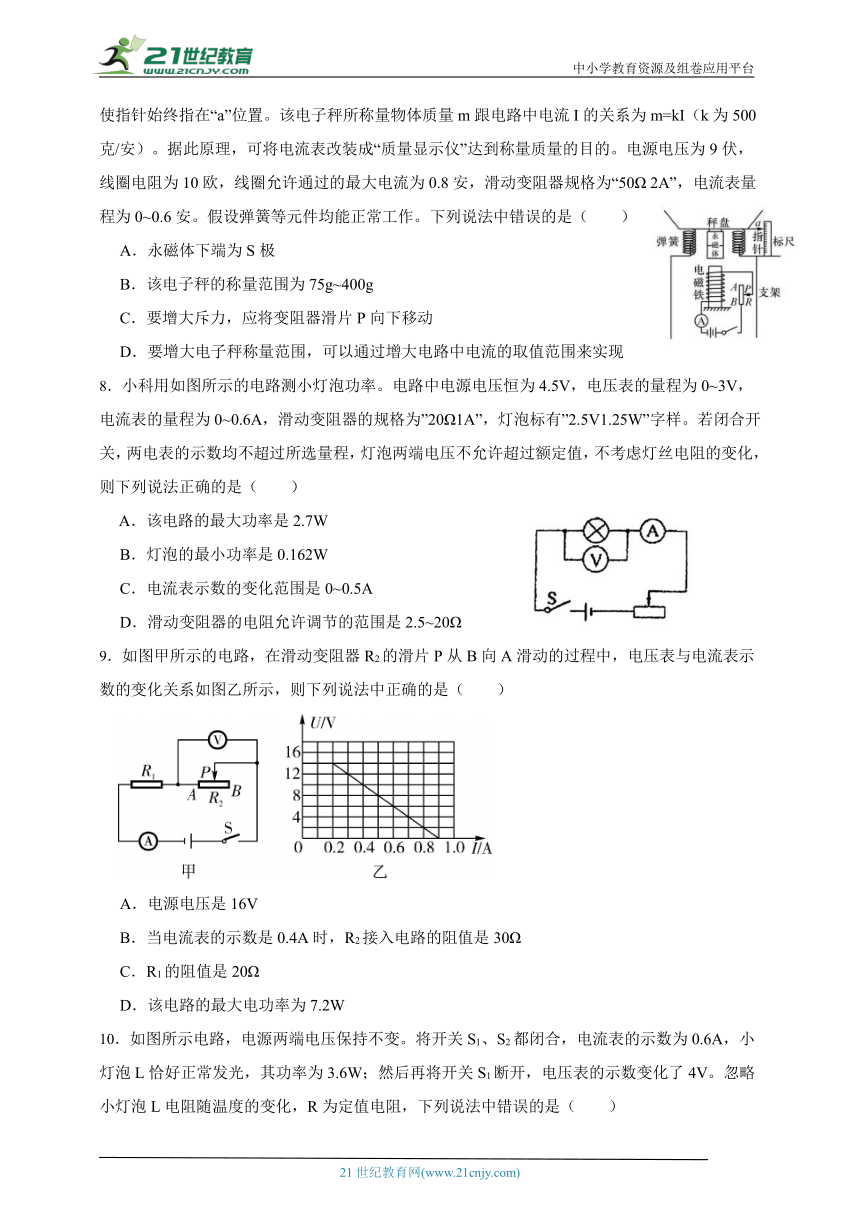

7．如图是一种“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥，对秤盘产生向上的力。当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小，使指针始终指在“a”位置。该电子秤所称量物体质量m跟电路中电流I的关系为m=kI（k为500克/安）。据此原理，可将电流表改装成“质量显示仪”达到称量质量的目的。电源电压为9伏，线圈电阻为10欧，线圈允许通过的最大电流为0.8安，滑动变阻器规格为“50Ω 2A”，电流表量程为0~0.6安。假设弹簧等元件均能正常工作。下列说法中错误的是（　　）
A．永磁体下端为S极
B．该电子秤的称量范围为75g~400g
C．要增大斥力，应将变阻器滑片P向下移动
D．要增大电子秤称量范围，可以通过增大电路中电流的取值范围来实现
8．小科用如图所示的电路测小灯泡功率。电路中电源电压恒为4.5V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为”20Ω1A”，灯泡标有”2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（　　）
A．该电路的最大功率是2.7W
B．灯泡的最小功率是0.162W
C．电流表示数的变化范围是0~0.5A
D．滑动变阻器的电阻允许调节的范围是2.5~20Ω
9．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法中正确的是（　　）
A．电源电压是16V
B．当电流表的示数是0.4A时，R2接入电路的阻值是30Ω
C．R1的阻值是20Ω
D．该电路的最大电功率为7.2W

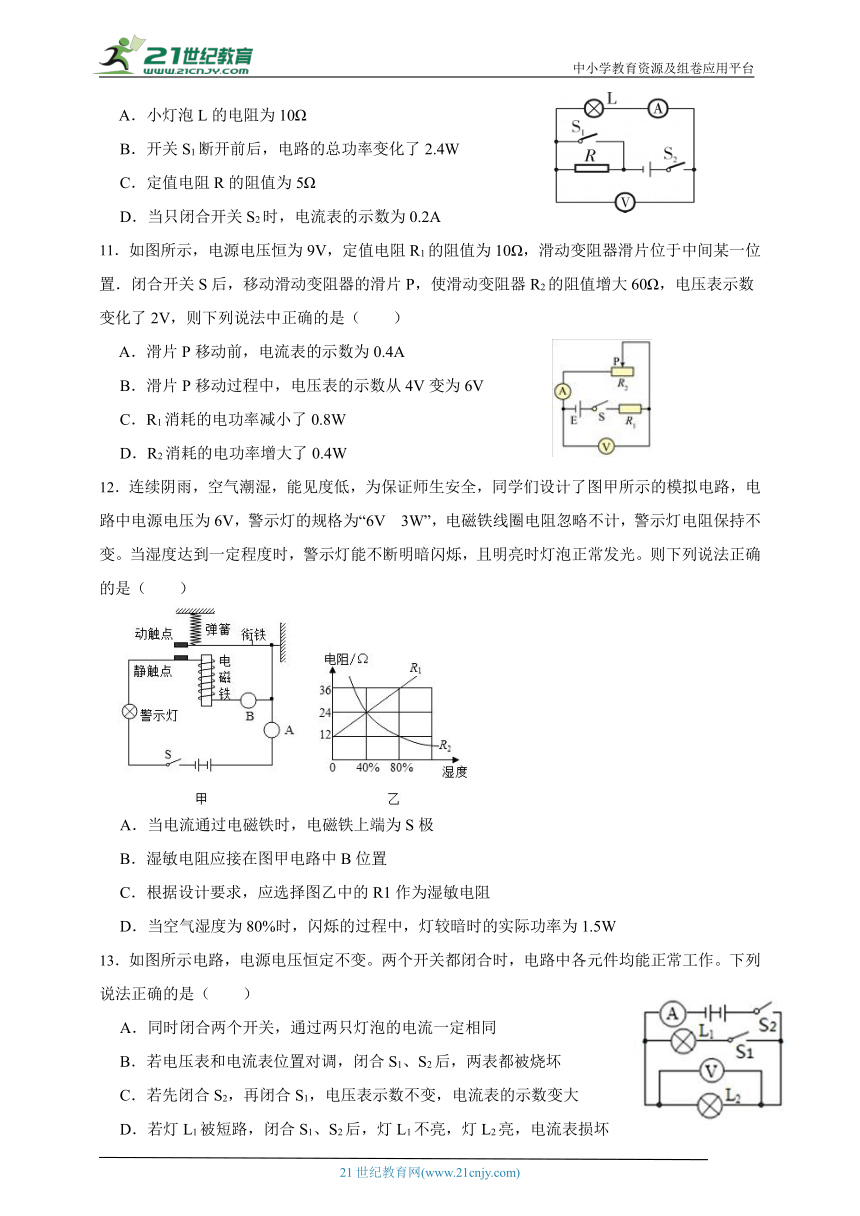

10．如图所示电路，电源两端电压保持不变。将开关S1、S2都闭合，电流表的示数为0.6A，小灯泡L恰好正常发光，其功率为3.6W；然后再将开关S1断开，电压表的示数变化了4V。忽略小灯泡L电阻随温度的变化，R为定值电阻，下列说法中错误的是（　　）
A．小灯泡L的电阻为10Ω
B．开关S1断开前后，电路的总功率变化了2.4W
C．定值电阻R的阻值为5Ω
D．当只闭合开关S2时，电流表的示数为0.2A
11．如图所示，电源电压恒为9V，定值电阻R1的阻值为10Ω，滑动变阻器滑片位于中间某一位置．闭合开关S后，移动滑动变阻器的滑片P，使滑动变阻器R2的阻值增大60Ω，电压表示数变化了2V，则下列说法中正确的是（　　）
A．滑片P移动前，电流表的示数为0.4A
B．滑片P移动过程中，电压表的示数从4V变为6V
C．R1消耗的电功率减小了0.8W
D．R2消耗的电功率增大了0.4W
12．连续阴雨，空气潮湿，能见度低，为保证师生安全，同学们设计了图甲所示的模拟电路，电路中电源电压为6V，警示灯的规格为“6V 3W”，电磁铁线圈电阻忽略不计，警示灯电阻保持不变。当湿度达到一定程度时，警示灯能不断明暗闪烁，且明亮时灯泡正常发光。则下列说法正确的是（　　）
A．当电流通过电磁铁时，电磁铁上端为S极
B．湿敏电阻应接在图甲电路中B位置
C．根据设计要求，应选择图乙中的R1作为湿敏电阻
D．当空气湿度为80%时，闪烁的过程中，灯较暗时的实际功率为1.5W
13．如图所示电路，电源电压恒定不变。两个开关都闭合时，电路中各元件均能正常工作。下列说法正确的是（　　）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表位置对调，闭合S1、S2后，两表都被烧坏
C．若先闭合S2，再闭合S1，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏

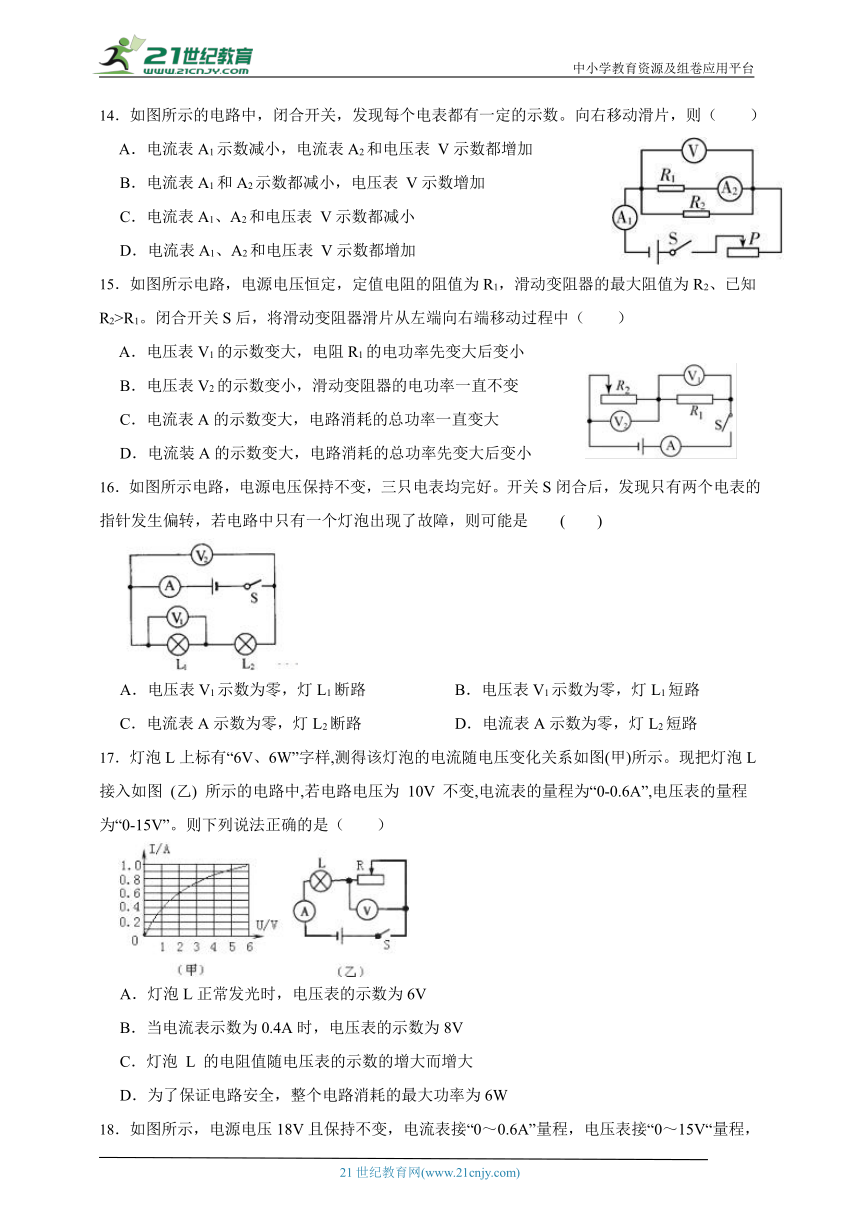

14．如图所示的电路中，闭合开关，发现每个电表都有一定的示数。向右移动滑片，则（　　）
A．电流表A1示数减小，电流表A2和电压表 V示数都增加
B．电流表A1和A2示数都减小，电压表 V示数增加
C．电流表A1、A2和电压表 V示数都减小
D．电流表A1、A2和电压表 V示数都增加
15．如图所示电路，电源电压恒定，定值电阻的阻值为R1，滑动变阻器的最大阻值为R2、已知R2>R1。闭合开关S后，将滑动变阻器滑片从左端向右端移动过程中（　　）
A．电压表V1的示数变大，电阻R1的电功率先变大后变小
B．电压表V2的示数变小，滑动变阻器的电功率一直不变
C．电流表A的示数变大，电路消耗的总功率一直变大
D．电流装A的示数变大，电路消耗的总功率先变大后变小
16．如图所示电路，电源电压保持不变，三只电表均完好。开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是 (　　)
A．电压表V1示数为零，灯L1断路 B．电压表V1示数为零，灯L1短路
C．电流表A示数为零，灯L2断路 D．电流表A示数为零，灯L2短路
17．灯泡L上标有“6V、6W”字样,测得该灯泡的电流随电压变化关系如图(甲)所示。现把灯泡L接入如图 (乙) 所示的电路中,若电路电压为 10V 不变,电流表的量程为“0-0.6A”,电压表的量程为“0-15V”。则下列说法正确的是（　　）
A．灯泡L正常发光时，电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为8V
C．灯泡 L 的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
18．如图所示，电源电压18V且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V“量程，灯泡上标有“6V 3W”字样，灯丝电阻保持恒定不变，要求两电表示数均不超过量程，灯泡两端电压不能超过额定电压，下列说法正确的是（　　）
A．滑动变阻器的滑片向左移动时，两电表的示数都将变大
B．当电流表示数为0.4A时，电压表示数为12V
C．滑动变阻器允许调节的范围是24～60Ω
D．该电路的最大功率是10.8W
19．如图，电源电压恒为6V，电流表的量程为“0~0.6A"，电压表量程为“0~3V"，滑动变阻器的规格为"20Ω 2A"，灯泡L标有“3V 0.9W"字样(忽略灯丝电阻变化)。在保证小灯泡L电流不超过额定电流及电路安全的情况下，下列判断正确的是（　　）
A．该电路中，变阻器R接入电路的阻值变化范围为0~ 20Ω
B．该电路消耗的总功率的变化范围为1.2-3.6W
C．该电路中，电流表示数的变化范围为0.2~0.6A
D．该电路中，电灯消耗功率的变化范围为0.4-0.9W
20．如图电路，电源电压不变，灯L标有“6V 3W”(不考虑灯丝电阻变化)。当甲、乙都是电流表，S1闭合、S2断开时，此时I甲=0.5A，当甲、乙都是电压表，S1、S2都闭合，此时U乙=2.4V，下列说法不正确的是（　　）
A．电源电压为6V
B．电阻R的阻值为18Ω
C．两个电路的总电流之比5：2
D．当甲、乙都是电压表，S1、S2闭合时，灯L的实际功率为0.48W
二、填空题
21．（1）如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，为定值电阻。开关S闭合，电路接通后，电压表示数为，弹簧乙的总长度为，当用力F向下压弹簧甲后，电压表示数为，弹簧乙的总长度为，则　 　、　 　（以上两空均选填“＞”、“＜”、“=”）。
（2）如图所示电路中，其中R是热敏电阻，它的阻值随温度的升高而减小，是滑动变阻器，该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作，为了节能，现要将空调启动的温度调高，可以适当将滑片P向　 　（选填“左”或“右”）移动，或者适当　 　（选填“增大”或“减小”）控制电路的电源电压。
（3）如图，盛水烧杯放置在电磁铁的A端上，烧杯中水面上漂浮着一个空心铁球，电磁铁磁性的强弱发生改变时，烧杯中的空心铁球会上下浮动现闭合开关S后，将滑动变阻器的滑片P向右滑动，烧杯中水面　 　（选填“上升”、“下降”或“不变”）
22．在如图所示的两电路中，R1、R2为定值电阻，滑动变阻器（最大阻值为R3）相同，电源电压相等且保持不变，闭合甲图中开关S1，将滑动变阻器的滑片P从最左端移到最右端，发现电流表A1的示数变为原来的；再将甲图中的滑片移到最左端、乙图中的滑片移到最右端后，闭合开关S1、S2，发现电流表A1、A2的示数为之比为1：2；此时R1、R2消耗的电功率分别是为P1、P2，则R1：R3＝　 　，P1：P2＝　 　 。
23．将R1=12Ω、R2=6Ω两电阻串联在某一电源上，R1、R2消耗的功率之比P1：P2=　 　，此时电路消耗的总功率为P；再将它们并联后接入同一电源上，电路的总电阻R′=　 　，此时电路消耗的总功率为P′；则P：P′=　 　。
24．玩具风扇中使用的电动机的工作原理是　 　，当把该电动机接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A；若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A。那么该电动机线圈的电阻是　 　Ω，电动机正常工作时的效率是　 　%。
25．一个玩具汽车的内部电路如图所示，M
为一个“8 V 8 W”的电动机，接到电源电压恒定为 10 V 的电路中。电动机正常工作时，玩具汽车以1 m/s 的速度水平向右匀速行驶，受到的阻力为6 N， 则电动机的机械能转化效率为　 　，滑动变阻器接入的电阻为　 　Ω，电动机的线圈阻值为　 　Ω。
26．如图所示电路总电压不变．只闭合开关S3，滑动变阻器的滑片P在最左端时，电路消耗总功率为10W，电流表的示数为I1；只断开开关S1，滑片P移至最右端时，电流表的示数为I2，电压表的示数为U1；只闭合开关S1，滑片P仍在最右端时，电压表示数为U2．若I1：I2=5：3，U1：U2=2：3．上述三个状态中，电路消耗总功率的最小值是　 　瓦。
27．如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A，滑动变阻器R2的铭牌标有“20Ω 1A”字样。只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I－U图像如图乙，滑片在a点时灯泡恰好正常发光。则：
（1）电源电压为　 　V，灯泡的额定功率为　 　W。
（2）只闭合S、S2，调节R1、R2的滑片，在保证电路安全的情况下，R2消耗的最大功率为　 　W。
三、实验探究题
28．在”测小灯泡额定功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡(电阻约为8Ω)，电流表(0~0.6A、0~3A)，电压表(0~3V、0~15V)，开关和导线若干，另有标有：“30Ω2A”的滑动变阻器R1和标有”5Ω1A”的滑动变阻器R2。
（1）实验电路如图甲所示，请选择合适的量程，并用笔画线代替导线在图甲中将电路连接完整；
（2）本实验选择的滑动变阻器是　 　(填”R1”或”R2”)；
（3）若增加一个阻值为10Ω的定值电阻R0，只利用一只电表，通过简单操作(开关S接”a”“、”b”各一次)来测量小灯泡的额定功率，如图乙、丙是两种不同方案的电路图，则下列判断正确的是______。(填字母代号)
A．两种方案都能 B．两种方案都不能
C．乙方案能，丙方案不能 D．乙方案不能，丙方案能
29．如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源(电压恒为6V)、小灯泡(额定电压为2.5V，正常发光时灯丝电阻约为10Ω)、电流表、电压表、开关各一个，规格分别为R1(10Ω 1A)和R2(30Ω 0.5A)的滑动变阻器各一个，导线若千。
（1）滑动变阻器应选　 　(选填“R1”或“R2”)。
（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是　 　。
（3）排除故障后，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向　 　端移动 (选填“A”或“B”)。通过实验绘制出小灯泡的U- I图象，如图乙所示，小灯泡的额定功率为　 　W。
30．为探究“电流与电阻的关系”，小明开展相关实验。器材有：电源（恒为6V）、滑动变阻器（1A，50Ω）、电压表、电流表（0~0.6A）、电阻（5Ω、10Ω、20Ω、25Ω各一个）、开关、导线若干。
（1）根据电路图甲连接实物图乙（要求滑片在最左端时滑动变阻器接入阻值最大）；
（2）接入5Ω电阻，闭合开关，再调节滑片使电压表示数达到设定值，读出电流大小。依次更换不同电阻重复实验，得到数据如下表，其中电流读数有错误的组别是　 　。
组别 1 2 3 4
电阻/Ω 5 10 20 25
电流/A 0.5 0.25 0.20 0.1
（3）实验结束后，为了得到更加可靠的普遍规律，小明又找来一个40Ω的电阻接入电路，但无论怎么移动滑片都无法使电压表示数达到第二问中的设定值，以下方法中可以实现上述要求的是 。
A．换用60Ω的滑动变阻器 B．换用30Ω的滑动变阻器
C．换用5V的电源 D．换用9V的电源
31．科学兴趣小组的同学们在探究”电流与电阻的关系”的实验中，设计了如图甲所示的电路。已知电源电压为6V保持不变，所给的定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，滑动变阻器有”20Ω，2A”、”60Ω，1A”两种规格。
（1）图乙是该组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接(连线不交叉)。要求：滑动变阻器的滑片P向A端移动，电压表示数变大。
（2）他们在电路连接好后，闭合开关，发现电流表示数较大、电压表示数为零，则电路故障原因可能是______。
A．电压表的量程太大 B．电阻R发生断路
C．电阻R发生短路 D．滑动变阻器发生短路
（3）为了使所给的五个定值电阻都能进行实验，滑动变阻器应选用的规格为　 　。
（4）兴趣小组的同学按正确的操作方式，将获得的相关数据绘制成图丙所示的I-R图像。请分析图中阴影部分的面积表示　 　。据图可得电流与电阻的定量关系。
四、解答题
32．如图所示，滑动变阻器R2上标有“40Ω1A”字样，只闭合开关S1，将变阻器滑片P移到中点时，电流表A1示数为0.2A，灯泡L的实际功率为1.6W；同时闭合开关S1、S2，且将变阻器滑片P移到a端时，灯泡正常发光，此时电流表A2的示数为0.1A．（电源电压不变，忽略温度对灯泡电阻影响）则：
（1）只闭合开关S1且滑片P移到中点时，电压表示数是多少？电源电压是多少？
（2）同时闭合开关S1、S2，且将变阻器滑片P移到a端时，电流表A1的示数是多少？灯泡L的额定功率是多少？
33．小明从废弃的空气炸锅上拆下一个加热部件（如图甲），该部件由阻值不变的两根电阻丝R1、R2构成，小明设计了图乙的电路对该部件进行检测，其中R0=22欧，M、N为接线柱。
（1）电阻丝加热时，电能转化为　 　能。
（2）用导线把M和N连接，只闭合开关S1，电流表示数为1A，则电源电压为　 　V。
（3）把M接A，N接B，只闭合开关S1，电流表示数为0.5安，求 R1的阻值。
（4）用导线把B和C连接，然后将M接A，N接B，闭合开关S1和S2，电流表示数为1.5安；检测结束后，小明利用该部件重新组装一个加热器，求新加热器接入220V电路中能达到的最大功率。
34．小明设计了如图甲所示的多功能电饭煲模拟电路，能实现“煮饭时保持高温快煮，快煮后自动保温”。
【电路简介】
工作电路：S1为电源开关；S2为定时器开关，其闭合后自动开始计时，计时结束后自动断开，不再闭合；R1为可调电阻；R2为电饭煲内的电热丝。
控制电路：电磁继电器A和B完全相同，Ra和Rb是分别安装在电饭煲内的热敏电阻，它们的阻值随温度的变化如图乙所示，当温度达到120℃时，La吸引弹性衔铁使Sa断开，当温度降到110℃时，La释放弹性衔铁使Sa闭合。
【快煮模式】闭合开关S、S1、S2，电饭煲进入快煮模式直至定时开关S2自动断开。在快煮过程中温度将维持在110℃～120℃，工作电路的电热丝在高功率和低功率之间切换，其功率随时间变化如图丙所示。
【保温模式】开关S2断开后，电饭煲进入保温模式，最后温度维持在60℃～80℃。
（1）由图丙可知，电饭煲在24分钟快煮过程中，电热丝高功率加热的时间为 　 　分钟。
（2）若R1接入电路的阻值为840欧，R2阻值为40欧，工作电路电源电压为220伏，则电饭煲完成一次快煮，电热丝R2消耗的电能为多少焦？
（3）请结合图甲、乙说明开关S2断开后，电饭煲实现自动保温的工作原理。
35．如图甲所示，是某研究小组设计的一套测量物体重力的模拟装置，OAB为水平杠杆，OB长1m，O为支点，OA：AB=1：4，电源电压保持不变，电流表的量程为0～0.6A，定值电阻R0的阻值为10Ω，压力传感器R固定放置，R的阻值随其所受压力F变化的关系如图乙所示。当平板空载时，闭合开关S，电流表的示数为0.2A。(平板、压杆和杠杆的质量均忽略不计)求：
（1）电源电压　 　 V。
（2）当电流表示数为0.4A时，物体的重力是多少？
（3）在电路安全的情况下，缓慢增加平板上的物体的重力过程中，当电路消耗功率达最大值时，压力传感器R消耗的功率是多少？
36．如图所示是兴趣小组制作的蓄水池水位报警模拟装置，浮子由铜片E、空心杆F和木块Q构成。在低水位时，触点C、D位于E的正上方h0处，Q的下表面距池底的高度为h。当水位上升到使E与C、D接触后，蜂鸣器R发出强弱交替的报警音(蜂鸣器R两端电压越大，其报警音越强)。电源电压U=6V，定值电阻R0=3Ω，R可视为9Ω的定值电阻，不计其它电阻。
（1）分析可知，当衔铁与触点　 　(选填“A”或“B")接触时，蜂鸣器发出强报警音。
（2）在被释放和吸下的过程中，衔铁与A.B的接触时间分别为0.5s和1.5s，不考虑衔铁在A，B之间切换的时间。在未解除警报的情况下，求报警1min内电路所消耗的电能。
（3）Q为边长10cm的正方体，密度为0.5×103kg/m3，h0=12cm，h=20cm。不计E、F的质量及F与支架间的摩擦，求刚开始报警时水面距池底的高度H。
答案部分
1．【答案】B
2．【答案】C
3．【答案】D
4．【答案】D
5．【答案】C
6．【答案】C
7．【答案】B
8．【答案】B
9．【答案】C
10．【答案】C
11．【答案】C
12．【答案】B
13．【答案】C
14．【答案】D
15．【答案】C
16．【答案】B
17．【答案】D
18．【答案】C
19．【答案】D
20．【答案】C
21．【答案】（1）＜；＞
（2）右；减小
（3）下降
22．【答案】1：2；2：3
23．【答案】2:1；4Ω；2:9
24．【答案】通电导体在磁场中受到力的作用；0.5；75
25．【答案】75%；2；2
26．【答案】3.6
27．【答案】（1）4.5；0.75
（2）1.8
28．【答案】（1）
（2）R1
（3）B
29．【答案】（1）R2
（2）小灯泡短路
（3）B；0.625
30．【答案】（1）
（2）3
（3）A；C
31．【答案】（1）
（2）C
（3）“60Ω，1A”
（4）定值电阻两端的电压为3V
32．【答案】（1）解：由题意可知，当只闭合开关S1，将变阻器滑片P移到中点时，L与0.5R2串联，电流表A1测电路中的电流，此时电压表被短路，示数为0V。由P=I2R可得，灯泡的电阻
由于串联电路中总电阻等于各分电阻之和，故由欧姆定律可得，电源的电压
U=IL (RL+0.5R2)=0.2A×(40Ω+0.5×40Ω)=12V
（2）解：同时闭合开关S1、S2，且将变阻器滑片P移到a端时，L与R1并联，电流表A1测干路电流，电流表A2测R1支路的电流，由于并联电路中各支路两端的电压相等，故通过L的电流
由于并联电路中干路电流等于各支路电流之和，故电流表A1的示数
I′=IL′+I1=0.3A+0.1A=0.4A
因灯正常发光，故灯泡的电功率即为额定功率
P灯=U灯I灯=12V×0.3A=3.6W
33．【答案】（1）内
（2）22
（3）
（4）用导线把B和C连接，然后将M接A，N接B，闭合开关S1和 S2，R1与R2并联，R0被短接，电流表测干路的电流：R1与R2并联的电阻：
当用该部件组装加热器接入家庭电路，根据 可知，部件的接入电阻最小时，加热器的功率最大；所以R1与R2并联接入时，加热器最大加热功率：
即：
34．【答案】（1）12
（2）闭合开关S、S1、S2，电路为R2的简单电路，电饭煲进入快煮模式，工作电路的电热丝在高功率状态下工作的时间为12min，R2消耗的电能W1＝ ×12×60s＝8.712×105J；
S1闭合，S2断开，R1、R2串联，工作电路的电热丝在低功率状态，电路中的电流I＝ ＝0.25A，
由图丙可知，电饭煲在24分钟快煮过程中，电热丝低功率加热的时间t2＝t﹣t1＝24min﹣12min＝12min，
消耗的电能W2＝I2R2t＝（0.25A）2×40Ω×12×60s＝1800J；
电饭煲完成一次快煮，电热丝R2消耗的电能W＝W1+W2＝8.712×105J+1800J＝8.73×105J；
（3）当S2断开后，R2低功率工作，降温至110℃及以下，Sa始终闭合。继续降温至60℃时，Sb闭合，R1被短路，R2高功率工作，升温至80℃时，Sb断开，R1与R2串联，R2低功率工作，开始降温，如此往复，实现自动保温
35．【答案】（1）12
（2）由欧姆定律可知，当电流表示数为0.4A时，
R0两端的电压：U0=I'R0=0.4A×10Ω=4V，
由串联电路的电压特点可知，
压力传感器R两端电压：UR=U-U0=12V-4V=8V，
由欧姆定律可知，压力传感器R的电阻：，
由图乙可知此时杠杆B点的作用力FB=30N，
由图甲可知，B的作用力的力臂为OB=OA+AB，A点作用力的力臂为OA，
则；
根据杠杆平衡条件可得：FA×OA=FB×OB，
FA×1=30N×5，
解得：则物体的重力：G=FA=150N，
（3）由P=UI可知，电源电压一定时，当电路中电流最大时电路消耗的电功率最大，
因为电流表的量程为0～0.6A，则电路中的最大电流I最大=0.6A，
由欧姆定律可知，此时电路中的电阻：，
由串联电路的电阻特点可知，
此时压力传感器R的阻值：R''=R总-R0=20Ω-10Ω=10Ω，
则压力传感器R消耗的功率：PR=I最大2R''=（0.6A）2×10Ω=3.6W。
36．【答案】（1）B
（2）已知tA=0.5s，tB=1.5s，U=6V，R0=3Ω，R=9Ω，
那么完成一个周期消耗的电能：
WAB=WA+WB=； 1min完成周期数：，
则W总=30×WAB=30×7.5J=225J。
（3）当木头飘在水面上，它受到的浮力等于重力
即：F浮=G木=ρ木V木g=0.5×103kg/m3×103×10-6m3×10N/kg=5N；
此时木块排开水的体积；
则木块浸入水的高度；
刚开始报警时水面距池底的高度H=h0+h+h排=12cm+20cm+5cm=37cm。
