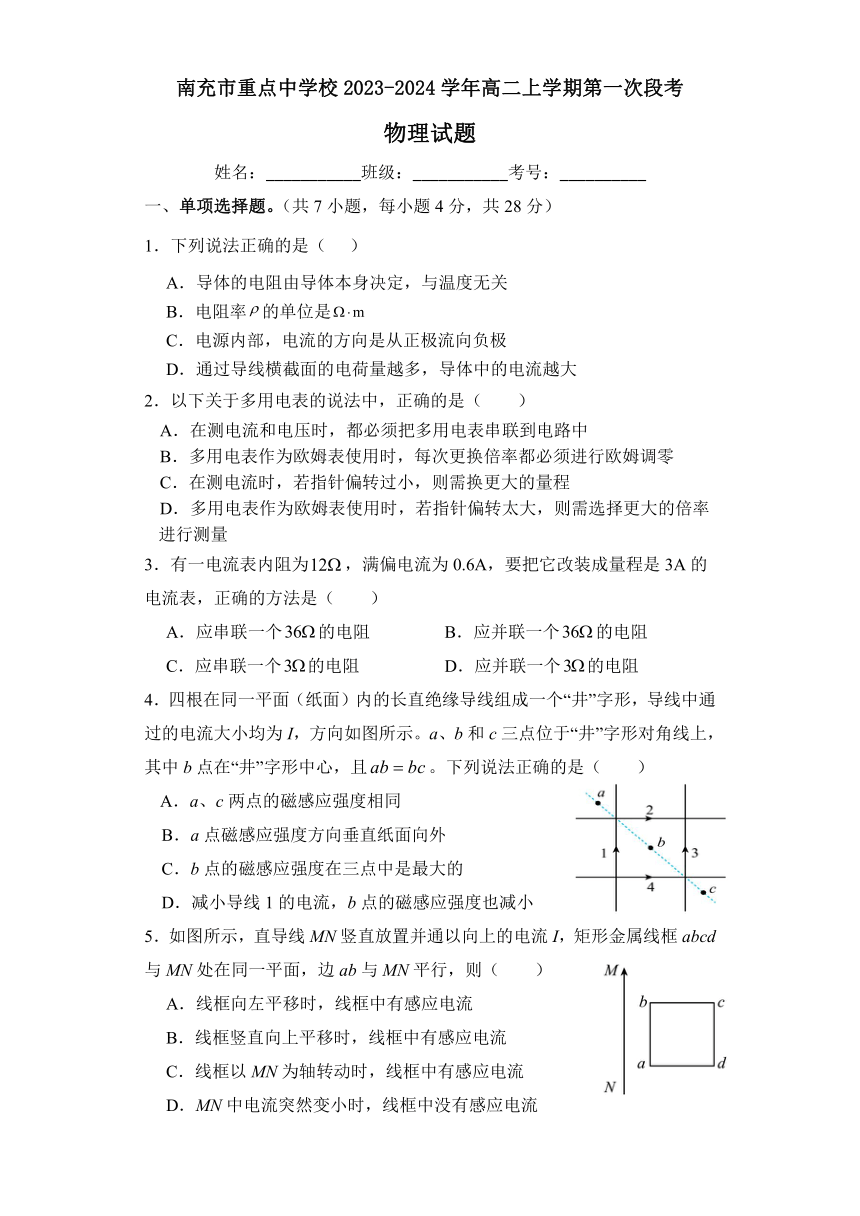

南充市重点中学校2023-2024学年高二上学期第一次段考
物理试题
姓名：___________班级：___________考号：__________
单项选择题。（共7小题，每小题4分，共28分）
1．下列说法正确的是（ ）
A．导体的电阻由导体本身决定，与温度无关
B．电阻率的单位是
C．电源内部，电流的方向是从正极流向负极
D．通过导线横截面的电荷量越多，导体中的电流越大
2．以下关于多用电表的说法中，正确的是（　　）
A．在测电流和电压时，都必须把多用电表串联到电路中
B．多用电表作为欧姆表使用时，每次更换倍率都必须进行欧姆调零
C．在测电流时，若指针偏转过小，则需换更大的量程
D．多用电表作为欧姆表使用时，若指针偏转太大，则需选择更大的倍率进行测量
3．有一电流表内阻为，满偏电流为0.6A，要把它改装成量程是3A的电流表，正确的方法是（　　）
A．应串联一个的电阻 B．应并联一个的电阻
C．应串联一个的电阻 D．应并联一个的电阻
4．四根在同一平面（纸面）内的长直绝缘导线组成一个“井”字形，导线中通过的电流大小均为I，方向如图所示。a、b和c三点位于“井”字形对角线上，其中b点在“井”字形中心，且。下列说法正确的是（　　）
A．a、c两点的磁感应强度相同
B．a点磁感应强度方向垂直纸面向外
C．b点的磁感应强度在三点中是最大的
D．减小导线1的电流，b点的磁感应强度也减小
5．如图所示，直导线MN竖直放置并通以向上的电流I，矩形金属线框abcd与MN处在同一平面，边ab与MN平行，则（　　）
A．线框向左平移时，线框中有感应电流
B．线框竖直向上平移时，线框中有感应电流
C．线框以MN为轴转动时，线框中有感应电流
D．MN中电流突然变小时，线框中没有感应电流

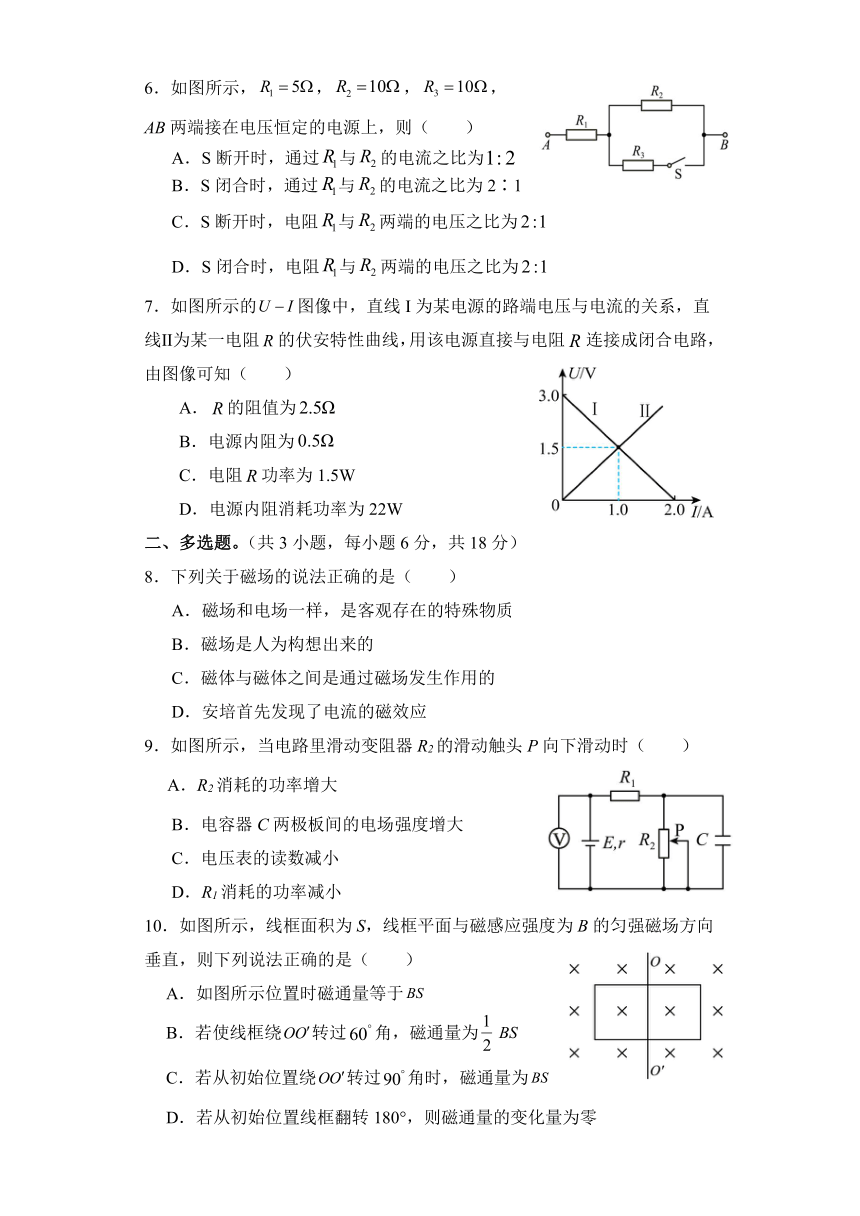

如图所示，，，，
AB两端接在电压恒定的电源上，则（　　）
A．S断开时，通过与的电流之比为
B．S闭合时，通过与的电流之比为2∶1
C．S断开时，电阻与两端的电压之比为
D．S闭合时，电阻与两端的电压之比为
7．如图所示的图像中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻的伏安特性曲线，用该电源直接与电阻连接成闭合电路，由图像可知（　　）
A．的阻值为
B．电源内阻为
C．电阻功率为1.5W
D．电源内阻消耗功率为22W
二、多选题。（共3小题，每小题6分，共18分）
8．下列关于磁场的说法正确的是（　　）
A．磁场和电场一样，是客观存在的特殊物质
B．磁场是人为构想出来的
C．磁体与磁体之间是通过磁场发生作用的
D．安培首先发现了电流的磁效应
9．如图所示，当电路里滑动变阻器R2的滑动触头P向下滑动时（　　）
A．R2消耗的功率增大
B．电容器C两极板间的电场强度增大
C．电压表的读数减小
D．R1消耗的功率减小
10．如图所示，线框面积为S，线框平面与磁感应强度为B的匀强磁场方向垂直，则下列说法正确的是（　　）
A．如图所示位置时磁通量等于
B．若使线框绕转过角，磁通量为
C．若从初始位置绕转过角时，磁通量为
D．若从初始位置线框翻转180°，则磁通量的变化量为零
试卷第1页，共3页

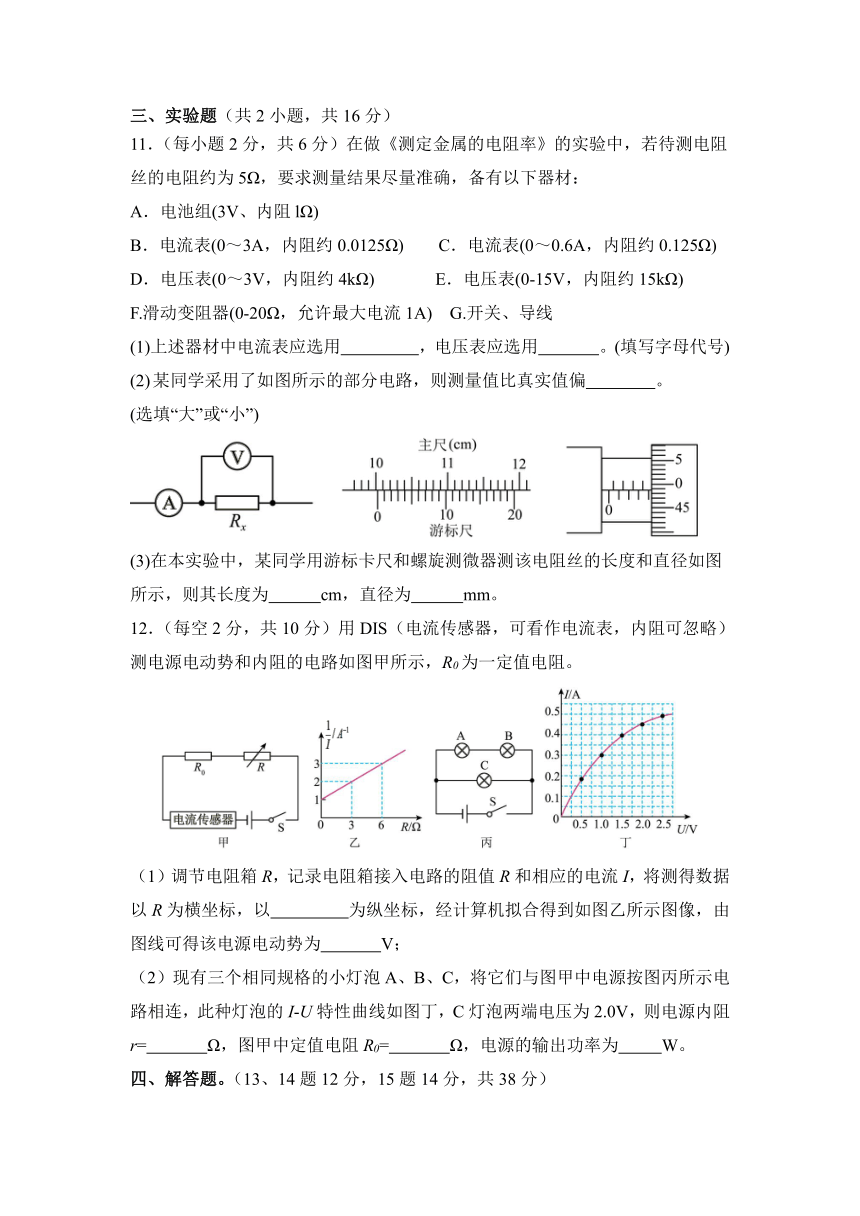

三、实验题（共2小题，共16分）
11．（每小题2分，共6分）在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5Ω，要求测量结果尽量准确，备有以下器材：
A．电池组(3V、内阻lΩ)
B．电流表(0～3A，内阻约0.0125Ω) C．电流表(0～0.6A，内阻约0.125Ω)
D．电压表(0～3V，内阻约4kΩ) E．电压表(0-15V，内阻约15kΩ)
F.滑动变阻器(0-20Ω，允许最大电流1A) G.开关、导线
(1)上述器材中电流表应选用 ，电压表应选用 。(填写字母代号)
某同学采用了如图所示的部分电路，则测量值比真实值偏 。
(选填“大”或“小”)
(3)在本实验中，某同学用游标卡尺和螺旋测微器测该电阻丝的长度和直径如图所示，则其长度为 cm，直径为 mm。
12．（每空2分，共10分）用DIS（电流传感器，可看作电流表，内阻可忽略）测电源电动势和内阻的电路如图甲所示，R0为一定值电阻。
（1）调节电阻箱R，记录电阻箱接入电路的阻值R和相应的电流I，将测得数据以R为横坐标，以 为纵坐标，经计算机拟合得到如图乙所示图像，由图线可得该电源电动势为 V；
（2）现有三个相同规格的小灯泡A、B、C，将它们与图甲中电源按图丙所示电路相连，此种灯泡的I-U特性曲线如图丁，C灯泡两端电压为2.0V，则电源内阻r= Ω，图甲中定值电阻R0= Ω，电源的输出功率为 W。
四、解答题。（13、14题12分，15题14分，共38分）

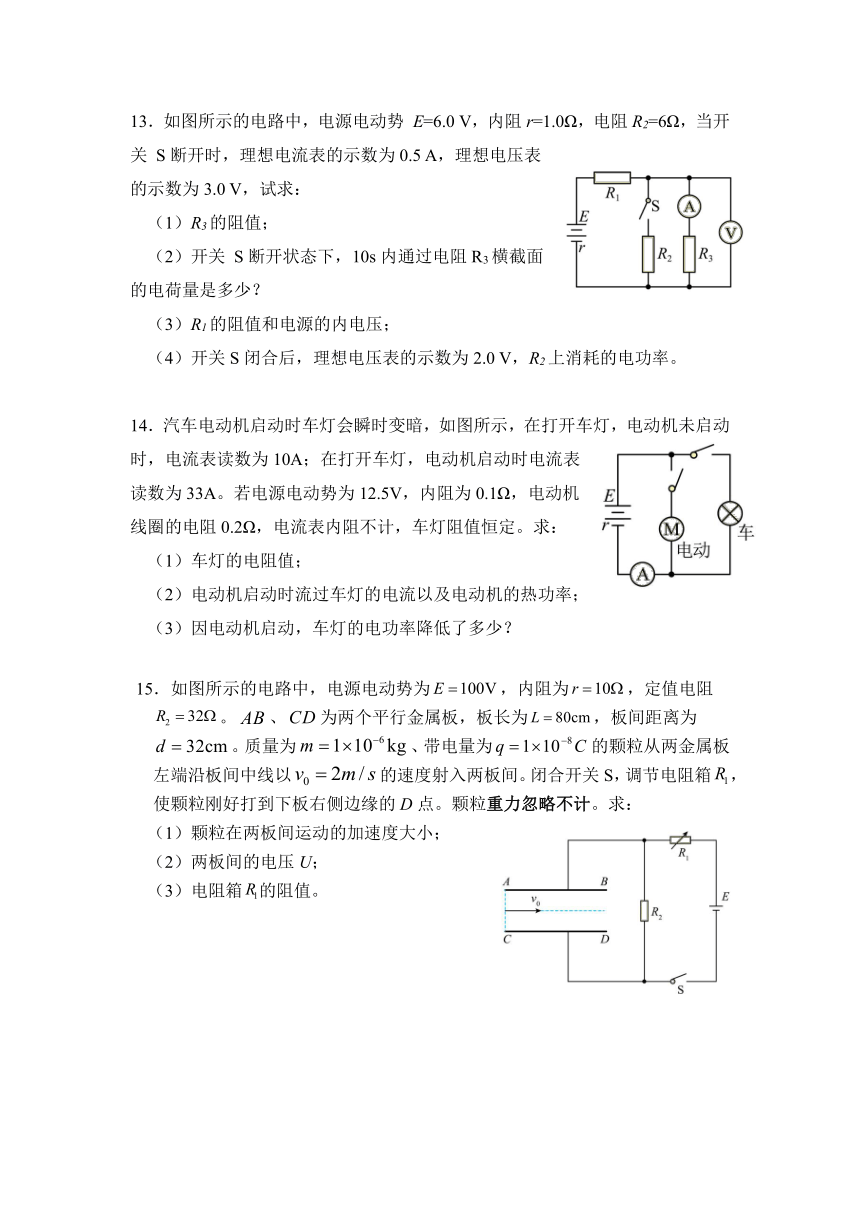

13．如图所示的电路中，电源电动势 E=6.0 V，内阻r=1.0Ω，电阻R2=6Ω，当开关 S断开时，理想电流表的示数为0.5 A，理想电压表的示数为3.0 V，试求：
（1）R3的阻值；
（2）开关 S断开状态下，10s内通过电阻R3横截面的电荷量是多少？
（3）R1的阻值和电源的内电压；
（4）开关S闭合后，理想电压表的示数为2.0 V，R2上消耗的电功率。
14．汽车电动机启动时车灯会瞬时变暗，如图所示，在打开车灯，电动机未启动时，电流表读数为10A；在打开车灯，电动机启动时电流表读数为33A。若电源电动势为12.5V，内阻为0.1Ω，电动机线圈的电阻0.2Ω，电流表内阻不计，车灯阻值恒定。求：
（1）车灯的电阻值；
（2）电动机启动时流过车灯的电流以及电动机的热功率；
（3）因电动机启动，车灯的电功率降低了多少？
15．如图所示的电路中，电源电动势为，内阻为，定值电阻。、为两个平行金属板，板长为，板间距离为。质量为、带电量为的颗粒从两金属板左端沿板间中线以的速度射入两板间。闭合开关S，调节电阻箱，使颗粒刚好打到下板右侧边缘的D点。颗粒重力忽略不计。求：
（1）颗粒在两板间运动的加速度大小；
（2）两板间的电压U；
（3）电阻箱的阻值。

参考答案
B B D B A B C AC BD AB
1．B 【详解】A．导体的电阻除了与导体本身有关，还与温度有关，故A错误；
B．根据电阻定律 可得 可知电阻率的单位是，故B正确；
C．电源内部是非静电力做功将正电荷从负极移到正极，即电流的方向是从低电势一端流向高电势一端，故C错误。
根据可知单位时间内通过导体横截面的电荷量越多，电流越大。故D错误；
2．B 【详解】A．在测电流时，应把多用电表串联到电路中；在测电压时，应把多用电表并联到电路中，故A错误；
B．多用电表作为欧姆表使用时，每次更换倍率都必须进行欧姆调零，故B正确；
C．在测电流时，若指针偏转过小，说明电流很小，则需换更小的量程，故C错误；
D．多用电表作为欧姆表使用时，若指针偏转太大，说明倍率大表盘刻度示数小，则需选择更小的倍率进行测量，故D错误。
3．D 【详解】电流表满偏电压 U=IARA=0.6×12V=7.2V
应并联电阻为 。
4．B 【详解】A．根据叠加原理和对称性可知，a、c两点的磁感应强度大小相等，方向相反，故A错误；
B．所有导线在a点产生的磁感应强度方向均垂直纸面向外，叠加后a点磁感应强度方向垂直纸面向外，故B正确；
C．根据安培定则和磁感应强度的叠加可知，1和3、2和4导线在b点产生的磁感应强度大小相等，方向相反，叠加后b点的磁感应强度为零，故C错误；
D．减小导线1的电流，1和3导线在b点产生的磁感应强度不能抵消，则b点的磁感应强度增大，故D错误。
5．A 【详解】A．由于导线周围的磁场不均匀，线框向左平移时，线框通过的磁通量增加，线框中产生感应电流，故A正确；
BC．线框竖直向上平移及线框以MN为轴转动时，磁通量不发生变化，无感应电流，故BC错误；
MN中电流突然变小时，线框中磁通量变化，则有感应电流产生，故D错误。
6．B 【详解】A．S断开时，电阻与串联，通过电阻的电流相等，则通过与的电流之比为，A错误；
B．S闭合时，电阻处在干路，处在支路，电阻与并联，根据，,B正确；
C．S断开时，电阻与串联，电压之比等于电阻之比，,C错误；
D．S闭合时，R2,R3并联 根据分压关系可得，，D错误。
7．C 【详解】A．的阻值为 故A错误；
B．根据闭合电路的欧姆定律有 ,整理得
电源内阻为，故B错误；
C．电阻功率为，故C正确；
D．电源内阻消耗功率为 ，故D错误。
8．AC 【详解】A B．磁场是客观存在的一种物质，A正确，B错误；
C．磁体与磁体之间是通过彼此激发的磁场发生相互作用的，C正确；
D．奥斯特首先发现了电流的磁效应，选项D错误。
9．BD 【详解】D．P下滑时接入电路的电阻增大，总电阻增大，总电流减小，即通过的电流减小，根据可知消耗的功率减小，故正确；
C．根据闭合回路欧姆定律可知内电压减小，外电压增大，电压表的读数增大，故C错误；
B．由于的电流减小，所以两端的电压减小，故电容器两端的电压增大，根据可得两极板间的电场强度增大，故B正确。
A.若R2max≤R1+r,则R2的功率增大，若R2max>R1+r,则R2的功率可能先增大后减小。
10．AB 【详解】A．如图所示位置时磁通量等于，选项A正确；
B．若使线框绕转过角，磁通量为，选项B正确；
C．若从初始位置绕转过角，则磁通量为 0，选项C错误；
D．若从初始位置线框翻转180°，则磁通量的变化量为 ，选项D错误。
11． （1） C D （2） 小 （3）10.025 4.487（合理即可）
【详解】[1]电源电动势为3V，故应选0～3V的电压表，又因为待测电阻丝的电阻约为5Ω,则电路中的最大电流大约为 ，故应选0～0.6A的电流表，故选CD。
[2]此同学的接法为电流表外接法，此时电流表测量的是通过电阻和电压表的电流之和，即电流表读数大于通过电阻的电流，由欧姆定律可知，电阻的测量值小于真实值；
(3)图示为20分度游标卡尺，因此读数为
螺旋测微器读数为
12．每空2分 （1） 3 （2） 1.5
【详解】（1）[1]由闭合电路欧姆定律有
整理有 ，所以，应填。
[2]由图像乙得 ，,解得
（2）[3]灯泡C两端电压为2.0V，由图丁可知，其电流为0.45A，由并联电路电压相等可知A、B的串联电压为2.0V，所以A、B两个灯泡的电压分别为1.0V，由图丁可知流过灯泡A、B的电流为0.3A，所以流过电源的电流为=0.45A+0.3A=0.75A
由闭合电路欧姆定律有 ,解得
[4]由于，所以
[5]电源的输出功率
13．（1）6Ω；（2） 5C （3）5Ω，0.5 V ；（4）0.67 W
【详解】（1）R3的阻值
(2)通过R3的电量，
（3） R1的阻值由 ，得R =5Ω, 电源的内电压U=I1r=0.5 V
（4) R2上消耗的电功率
14．（1）1.15Ω；（2）8 A，125 W；（3）41.4 W
【详解】（1）电动机未启动时车灯两端的电压
由部分电路欧姆定律有, 解得
（2）电动机启动时车灯两端的电压
根据部分电路欧姆定律有
流过电动机的电流为
电动机的热功率
（3）电动机启动时车灯的电功率
电动机未启动时车灯的电功率
车灯的电功率降低
15．（1）；（2）；（3）
【详解】（1）颗粒在两板间做类平抛运动，平行于板方向匀速直线运动，运动时间为
垂直于板方向做初速度为零的匀加速运动
解得颗粒在两板间运动的加速度大小
颗粒受电场力方向竖直向下，由牛顿第二定律可得,，
又，解得两板间的电压
（3）由欧姆定律可知
由闭合电路欧姆定律可知 解得
