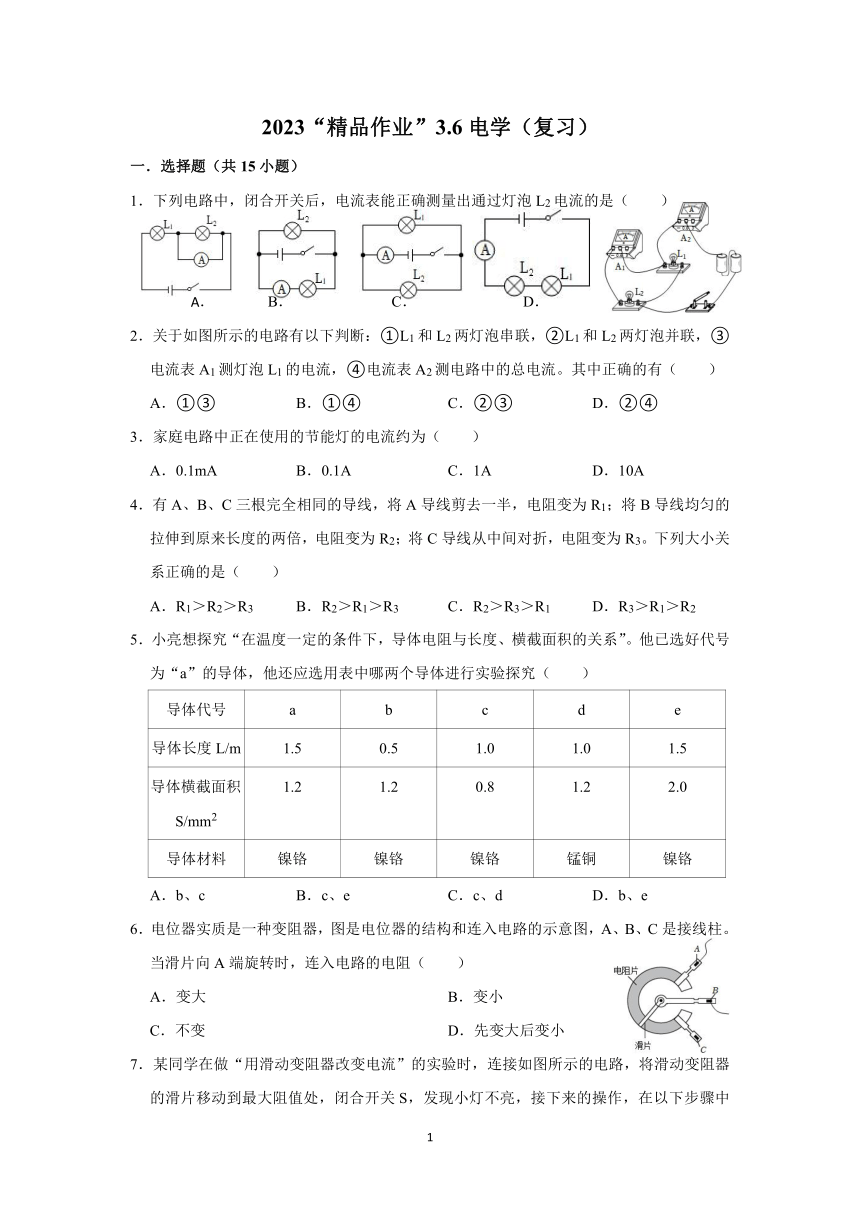

一．选择题（共15小题）
1．下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（　　）
B． C． D．
2．关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（　　）
A．①③ B．①④ C．②③ D．②④
3．家庭电路中正在使用的节能灯的电流约为（　　）
A．0.1mA B．0.1A C．1A D．10A
4．有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为R1；将B导线均匀的拉伸到原来长度的两倍，电阻变为R2；将C导线从中间对折，电阻变为R3。下列大小关系正确的是（　　）
A．R1＞R2＞R3 B．R2＞R1＞R3 C．R2＞R3＞R1 D．R3＞R1＞R2
5．小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已选好代号为“a”的导体，他还应选用表中哪两个导体进行实验探究（　　）
导体代号 a b c d e
导体长度L/m 1.5 0.5 1.0 1.0 1.5
导体横截面积S/mm2 1.2 1.2 0.8 1.2 2.0
导体材料 镍铬 镍铬 镍铬 锰铜 镍铬
A．b、c B．c、e C．c、d D．b、e
6．电位器实质是一种变阻器，图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻（　　）
A．变大 B．变小
C．不变 D．先变大后变小
7．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路

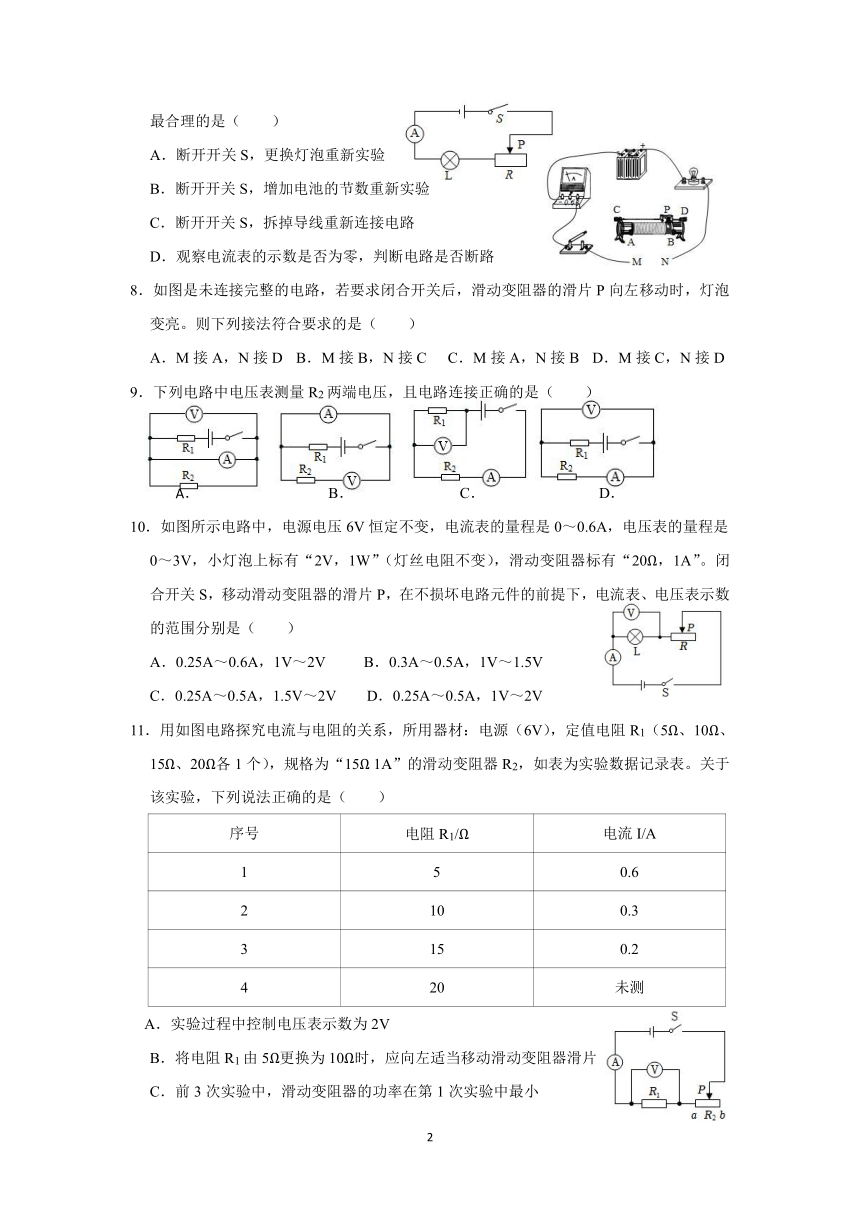

8．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　）
A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D
9．下列电路中电压表测量R2两端电压，且电路连接正确的是（　　）
B． C． D．
10．如图所示电路中，电源电压6V恒定不变，电流表的量程是0～0.6A，电压表的量程是0～3V，小灯泡上标有“2V，1W”（灯丝电阻不变），滑动变阻器标有“20Ω，1A”。闭合开关S，移动滑动变阻器的滑片P，在不损坏电路元件的前提下，电流表、电压表示数的范围分别是（　　）
A．0.25A～0.6A，1V～2V B．0.3A～0.5A，1V～1.5V
C．0.25A～0.5A，1.5V～2V D．0.25A～0.5A，1V～2V
11．用如图电路探究电流与电阻的关系，所用器材：电源（6V），定值电阻R1（5Ω、10Ω、15Ω、20Ω各1个），规格为“15Ω 1A”的滑动变阻器R2，如表为实验数据记录表。关于该实验，下列说法正确的是（　　）
序号 电阻R1/Ω 电流I/A
1 5 0.6
2 10 0.3
3 15 0.2
4 20 未测
A．实验过程中控制电压表示数为2V
B．将电阻R1由5Ω更换为10Ω时，应向左适当移动滑动变阻器滑片
C．前3次实验中，滑动变阻器的功率在第1次实验中最小
D．若使用现有器材完成第4次实验，需要改变电路

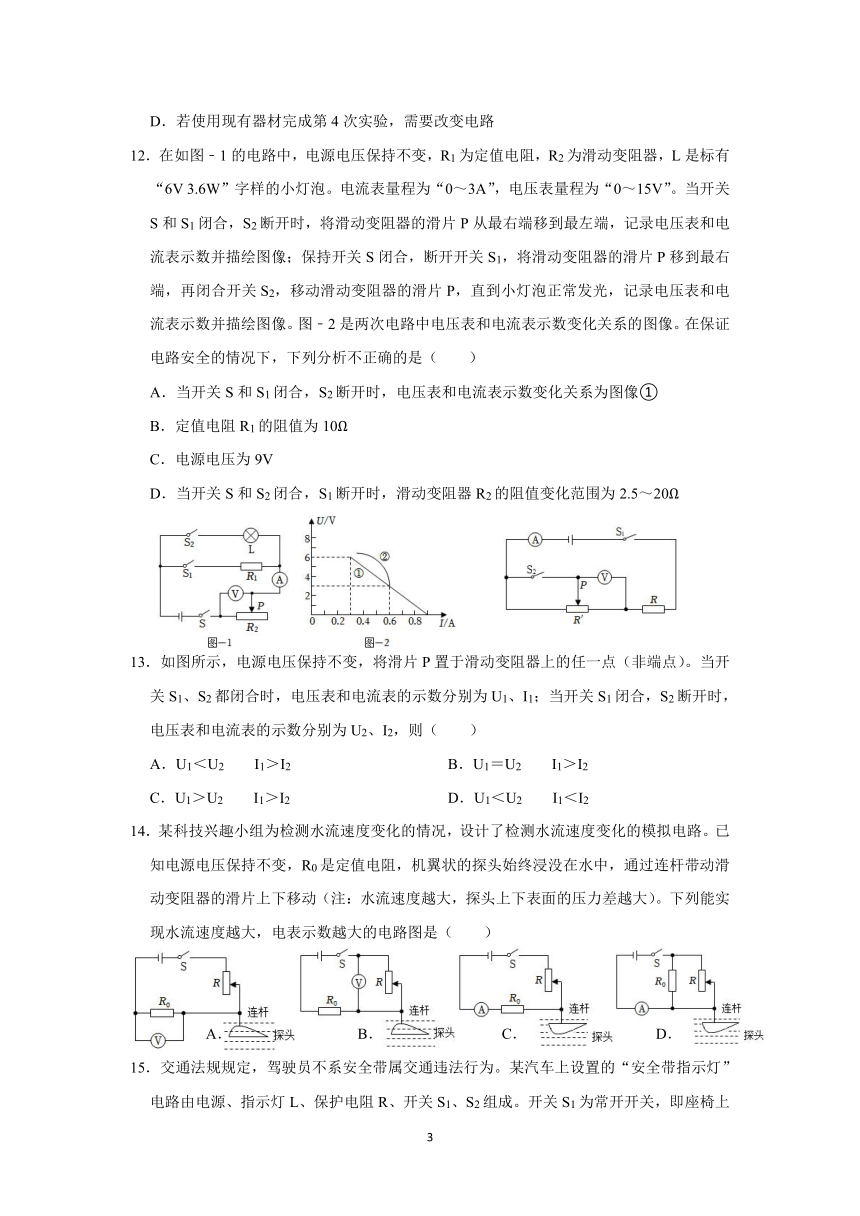

12．在如图﹣1的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，L是标有“6V 3.6W”字样的小灯泡。电流表量程为“0～3A”，电压表量程为“0～15V”。当开关S和S1闭合，S2断开时，将滑动变阻器的滑片P从最右端移到最左端，记录电压表和电流表示数并描绘图像；保持开关S闭合，断开开关S1，将滑动变阻器的滑片P移到最右端，再闭合开关S2，移动滑动变阻器的滑片P，直到小灯泡正常发光，记录电压表和电流表示数并描绘图像。图﹣2是两次电路中电压表和电流表示数变化关系的图像。在保证电路安全的情况下，下列分析不正确的是（　　）
A．当开关S和S1闭合，S2断开时，电压表和电流表示数变化关系为图像①
B．定值电阻R1的阻值为10Ω
C．电源电压为9V
D．当开关S和S2闭合，S1断开时，滑动变阻器R2的阻值变化范围为2.5～20Ω
13．如图所示，电源电压保持不变，将滑片P置于滑动变阻器上的任一点（非端点）。当开关S1、S2都闭合时，电压表和电流表的示数分别为U1、I1；当开关S1闭合，S2断开时，电压表和电流表的示数分别为U2、I2，则（　　）
A．U1＜U2 I1＞I2 B．U1＝U2 I1＞I2
C．U1＞U2 I1＞I2 D．U1＜U2 I1＜I2
14．某科技兴趣小组为检测水流速度变化的情况，设计了检测水流速度变化的模拟电路。已知电源电压保持不变，R0是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动（注：水流速度越大，探头上下表面的压力差越大）。下列能实现水流速度越大，电表示数越大的电路图是（　　）
A． B． C． D．

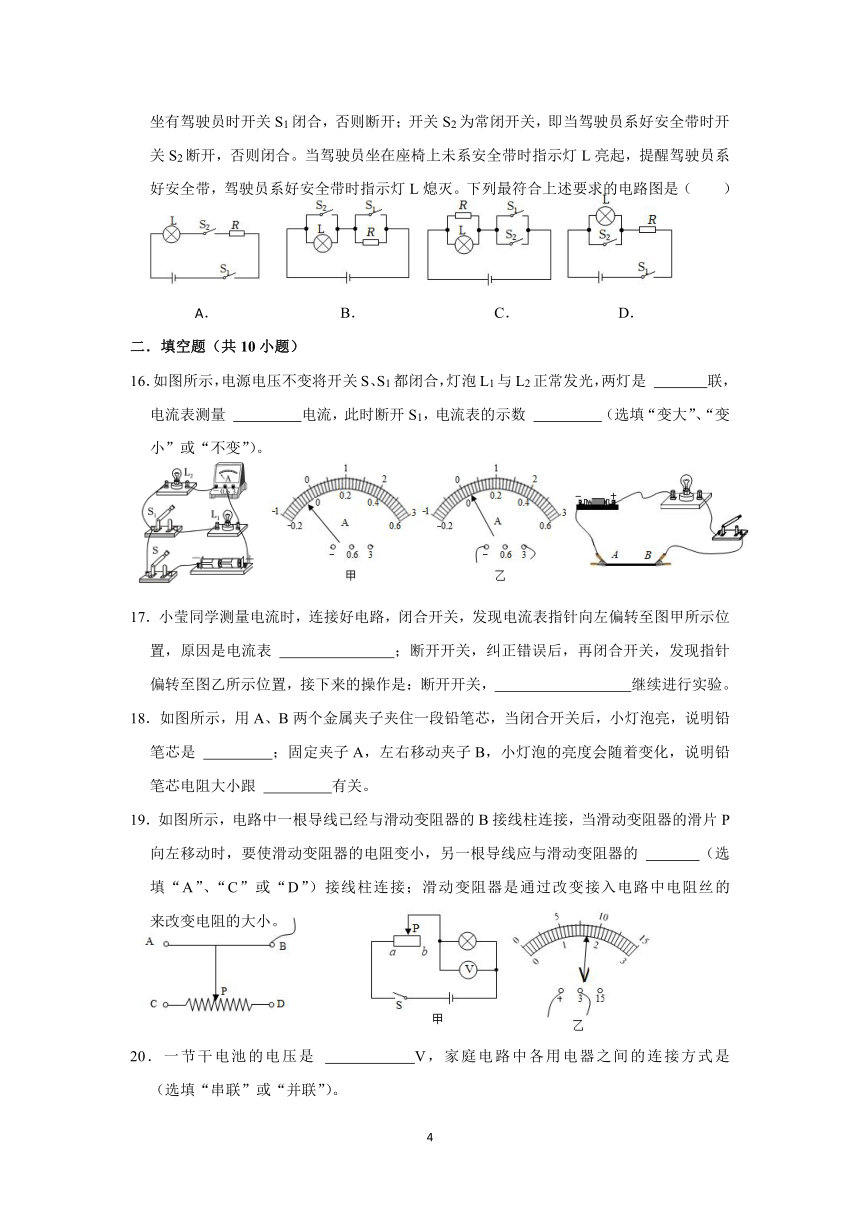

15．交通法规规定，驾驶员不系安全带属交通违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯L、保护电阻R、开关S1、S2组成。开关S1为常开开关，即座椅上坐有驾驶员时开关S1闭合，否则断开；开关S2为常闭开关，即当驾驶员系好安全带时开关S2断开，否则闭合。当驾驶员坐在座椅上未系安全带时指示灯L亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯L熄灭。下列最符合上述要求的电路图是（　　）
B． C． D．
二．填空题（共10小题）
16．如图所示，电源电压不变将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是 　 　联，电流表测量 　 　电流，此时断开S1，电流表的示数 　 　（选填“变大”、“变小”或“不变”）。
17．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表 　 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　 　继续进行实验。
18．如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 　 　；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 　 　有关。
19．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的 　 　（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的 　 　来改变电阻的大小。
20．一节干电池的电压是 　 　V，家庭电路中各用电器之间的连接方式是 　 　（选填“串联”或“并联”）。

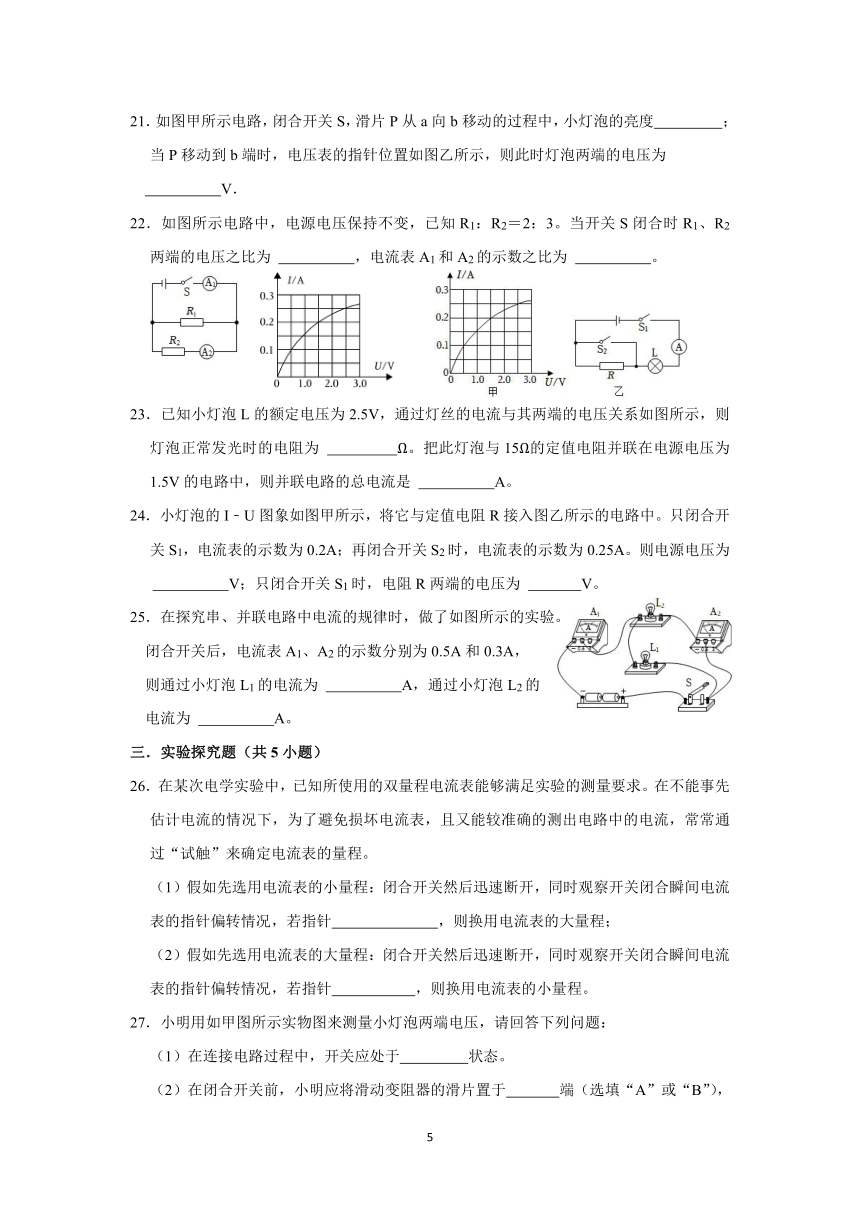

21．如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度　 　；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为
　 　V．
22．如图所示电路中，电源电压保持不变，已知R1：R2＝2：3。当开关S闭合时R1、R2两端的电压之比为 　 　，电流表A1和A2的示数之比为 　 　。
23．已知小灯泡L的额定电压为2.5V，通过灯丝的电流与其两端的电压关系如图所示，则灯泡正常发光时的电阻为 　 　Ω。把此灯泡与15Ω的定值电阻并联在电源电压为1.5V的电路中，则并联电路的总电流是 　 　A。
24．小灯泡的I﹣U图象如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S1，电流表的示数为0.2A；再闭合开关S2时，电流表的示数为0.25A。则电源电压为
　 　V；只闭合开关S1时，电阻R两端的电压为 　 　V。
25．在探究串、并联电路中电流的规律时，做了如图所示的实验。
闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，
则通过小灯泡L1的电流为 　 　A，通过小灯泡L2的
电流为 　 　A。
三．实验探究题（共5小题）
26．在某次电学实验中，已知所使用的双量程电流表能够满足实验的测量要求。在不能事先估计电流的情况下，为了避免损坏电流表，且又能较准确的测出电路中的电流，常常通过“试触”来确定电流表的量程。
（1）假如先选用电流表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针　 　，则换用电流表的大量程；
（2）假如先选用电流表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电流表的指针偏转情况，若指针　 　，则换用电流表的小量程。
27．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：
（1）在连接电路过程中，开关应处于　 　状态。
（2）在闭合开关前，小明应将滑动变阻器的滑片置于　 　端（选填“A”或“B”），并采用　 　的方法来确定电压表的量程。
（3）如乙图所示，电压表的读数为　 　V。
28．在“探究电流与电压和电阻的关系”的实验中，电源两端电压3V且保持不变，滑动变阻器规格为“25Ω 1A”。
（1）探究电流与电压的关系，实验电路如图甲所示，请用笔画线代替导线，将实物图连接完整；
（2）闭合开关后，发现电压表无示数，电流表有示数，移动滑动变阻器的滑片P，电压表仍无示数，电流表示数有变化。若电路故障只有一处，则故障可能是定值电阻R发生 　 　（填“短路”或“断路”）；
（3）排除故障后，进行实验。实验数据如表所示：
实验次数 1 2 3 4 5
电压U/V 0.6 1 1.5 2 2.5
电流I/A 0.12 0.2 0.3 0.4
其中第5次实验中电流表示数如图乙所示，为 　 　A；
（4）分析表格中数据得出电流与电压的定量关系：在电阻一定时，通过导体的电流与导体两端的电压 　 　；
（5）利用这个电路继续探究电流与电阻的关系。实验中分别接入阻值为5Ω、19Ω、15Ω、20Ω、25Ω的定值电阻，且每次只接入一个定值电阻，同时移动滑动变阻器的滑片P，观察电压表和电流表的示数。实验中调节滑动变阻器的目的是 　 　；不改变现有器材的规格，设定的电压表示数应不低于 　 　V，才能保证五次实验顺利进行，得出正确结论。
29．同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻5个（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω），规格为“40Ω 1A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。
（1）同学们设计并连接了如图甲所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他们把电压表正确连接在电路中（导线不能交叉）。
（2）他们先将R＝5Ω的电阻接在图甲中a、b间，移动滑动变阻器的滑片，使电压表示数为U0；保持滑片不动，用10Ω的电阻替换a、b间的电阻后，需将滑动变阻器的滑片P向 　 　（选填“左”或“右”）端移动，才能保持a、b间的电压U0不变；再依次更换a、b间电阻为15Ω、20Ω继续实验。他们根据测量数据作出了电流表示数I与a、b间电阻R阻值的关系图像，如图乙所示。由乙图可知：a、b间电压U0的值为 　 　V；a、b间电压一定时，通过a、b间导体的电流与导体的电阻成 　 　比。
（3）当他们用25Ω的电阻替换20Ω的电阻后，发现电压表示数始终不能调为U0，为继续完成此次探究，同学们一起设计了如下方案，下列方案不正确的一项是 　 　。
A.将滑动变阻器更换为“50Ω 1A”的滑动变阻器，其余不变
B.将电压为6V的电源更换为电压为5.2V的电源，其余不变
C.只调节滑动变阻器，使U0为2.3V
30．如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 　 　（选“A”“B”或“C”）处的电流。
（2）小覃同学要测量通过L2的电流，只需将图乙中导线 　 　（选填“a”或“b”）的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数为 　 　A。
IA/A IB/A IC/A
0.2 0.2 0.4
（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
①干路电流等于各支路电流之和。②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 　 　（选填“相同”或“不相同”）的灯泡进行实验。
四．计算题（共5小题）
31．如图所示，甲为电路的连接情况，R1＝20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变。当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：
（1）电源电压。
（2）滑动变阻器R2的最大阻值。
（3）当S1、S2均闭合，且滑片P在a端时，求电流表的示数。
32．如图所示电路，电阻R1、R2并联接到电压为U的电源两端。闭合开关S后，通过电阻R1、R2的电流分别为I1、I2，电路的总电流为I。
（1）R1、R2并联后相当于一个电阻R，请推导证明：＝+。
（2）若电路中R1＝20Ω，R2＝30Ω，电源电压为3V。求：电路的总电流I。
33．随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U＝6V且恒定不变，定值电阻R0＝15Ω，电压表量程为0 3V，Rp是阻值随水深度变化的电阻，其变化关系图象如图丙所示，Rp允许通过的最大电流为0.24A。求：
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
34．如图1所示电路，电源电压为6V，滑动变阻器R1为“20Ω 2A”，闭合开关后：
（1）若此时R1＝15Ω，求通过R1的电流大小；
（2）若在电路中再接入一个电流表A1，调节滑动变阻器使得两个电流表的示数如图2所示（电流表量程可调节），求R2的阻值。
35．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S1，断开开关S2，电流表A1的示数为0.3A；闭合开关S1和S2，电流表A2的示数为1.2A。
求：（1）电源电压U；（2）电阻R2的阻值。
2023“精品作业”3.6电学（复习）
参考答案与试题解析
一．选择题（共15小题）
1．D。2．D。3．B。4．B。5．D。6．B。7．D。8．A。9．D。10．D。
11．D。12．D。13．C。14．A。15．A。
二．填空题（共10小题）
16．并；L2；不变。
17．正负接线柱接反了；换接0～0.6A的量程。
18．导体；长度。
19．C；长度。
20．1.5；并联。
21．变暗；1.7。
22．1：1；5：2。
23．10；0.3。
24．2.5；1。
25．0.2；0.3。
三．实验探究题（共5小题）
26．偏转超过最大值；偏转较小。
27．（1）断开；（2）B；试触；（3）2。
28．（1）见解答图；（2）短路；（3）0.5；（4）成正比；（5）控制电阻两端的电压不变；1.5。
29．（1）如上图所示；（2）右；2；反；（3）C。
30．（1）C；（2）a；0.3；（4）不相同。
四．计算题（共5小题）
31．（1）电源电压为12V；
（2）滑动变阻器R2的最大阻值为40Ω；
（3）当S1、S2均闭合，且滑片P在a端时，电流表的示数为1.2A。
32．（1）根据并联电路的电流规律可知，图中I＝I1+I2，
根据欧姆定律可知I＝，则上式为＝+，
又因为并联电路中U＝U1＝U2，所以＝+；
（2）若电路中R1＝20Ω，R2＝30Ω，代入（1）中结论，则＝+，
解得总电阻R＝12Ω，
电路的总电流I＝＝＝0.25A。
33．（1）由图乙可知，该电路为R0和RP的串联电路，电压表测R0两端的电压；
深度表在海面上时，即h＝0m时，由图丙可知，此时RP＝40Ω，
由串联电路的电阻特点和欧姆定律可知电路中的电流为：I＝＝＝≈0.1A；
（2）已知电压表示数为2V时，即R0两端的电压为U0＝2V，
通过R0的电流为I0＝＝＝A，即电路中的电流为I′＝I0＝A，
由串联电路的电压特点可知RP两端的电压为：UP＝U﹣U0＝6V﹣2V＝4V，
则此时RP的阻值为：RP′＝＝＝30Ω，
由图丙可知，此时潜水员下潜的深度为h′＝10m；
（3）当电路中电流最大时，由U＝IR可知R0两端的电压最大，
由电压表量程可知R0两端的电压最大为：U0大＝3V，
由此可知电路中电流最大为：I大＝＝＝0.2A＜0.24A，
为保护电路，电路中允许通过的最大电流为0.2A，
此时电路总电阻为：R总＝＝＝30Ω，
由串联电路的电阻特点可知压敏电阻RP的阻值为：RP＝R总﹣R0＝30Ω﹣15Ω＝15Ω，
由图丙可知，此时下潜的深度为40m，即该深度表能测量的最大深度为40m。
34．由图可知，变阻器R1与定值电阻R2并联，电流表测量干路的电流，
（1）根据并联电路的电压规律可得，R1两端的电压：U1＝U＝6V，
由欧姆定律可知通过R1的电流：I1＝＝＝0.4A；
（2）根据并联电路的电压规律可得U1＝U2＝U＝6V，
由图2电流表针指情况，量程未知，可知电流表A的示数为0.3A或1.5A，电流表A1的示数为0.24A或1.2A，
电流表A测干路电流，根据并联电路的电流规律可得I＝I1+I2，
滑动变阻器R1为“20Ω 2A”，可知通过滑动变阻器的最小电流为I1小＝＝＝0.3A，
若干路电流I＝0.3A，通过R2的电流I2＝0.24A，此时通过滑动变阻器电流I1＝I﹣I2＝0.06A，不符合题意；
若干路电流I＝0.3A，通过滑动变阻器的电流I1＝0.24A，不符合题意；
若干路电流I＝1.5A，通过滑动变阻器的电流I1＝0.24A，不符合题意；
若干路电流I＝1.5A，通过R2的电流I2＝0.24A，此时：
R2＝＝＝25Ω；
若干路电流I＝1.5A，通过R2的电流I2＝1.2A，此时：
R2＝＝＝5Ω；
若干路电流I＝1.5A，通过滑动变阻器的电流I1＝1.2A，则通过R2的电流I2＝I﹣I1＝1.5A﹣1.2A＝0.3A，此时：
R2＝＝＝20Ω；
综上可知，R2的阻值为5Ω、20Ω或25Ω。
35．（1）闭合开关S1，断开开关S2，电路中只有R1工作，
电流表A1的示数即为通过R1的电流，即I1＝0.3A，
由I＝可知，电源电压U＝U1＝I1R1＝0.3A×30Ω＝9V；
（2）闭合开关S1和S2，R1、R2并联，
电流表A1测量通过R1的电流I1＝0.3A，电流表A2测量干路电流I＝1.2A，
根据并联电路特点可知，R2两端的电压U2＝U＝9V，通过R2的电流I2＝I﹣I1＝1.2A﹣0.3A＝0.9A，
由I＝可知，电阻R2的阻值R2＝＝＝10Ω。
