4.4 光的折射 同步练习 2022－2023学年上学期湖北省各地八年级物理期末试题选编（含解析）

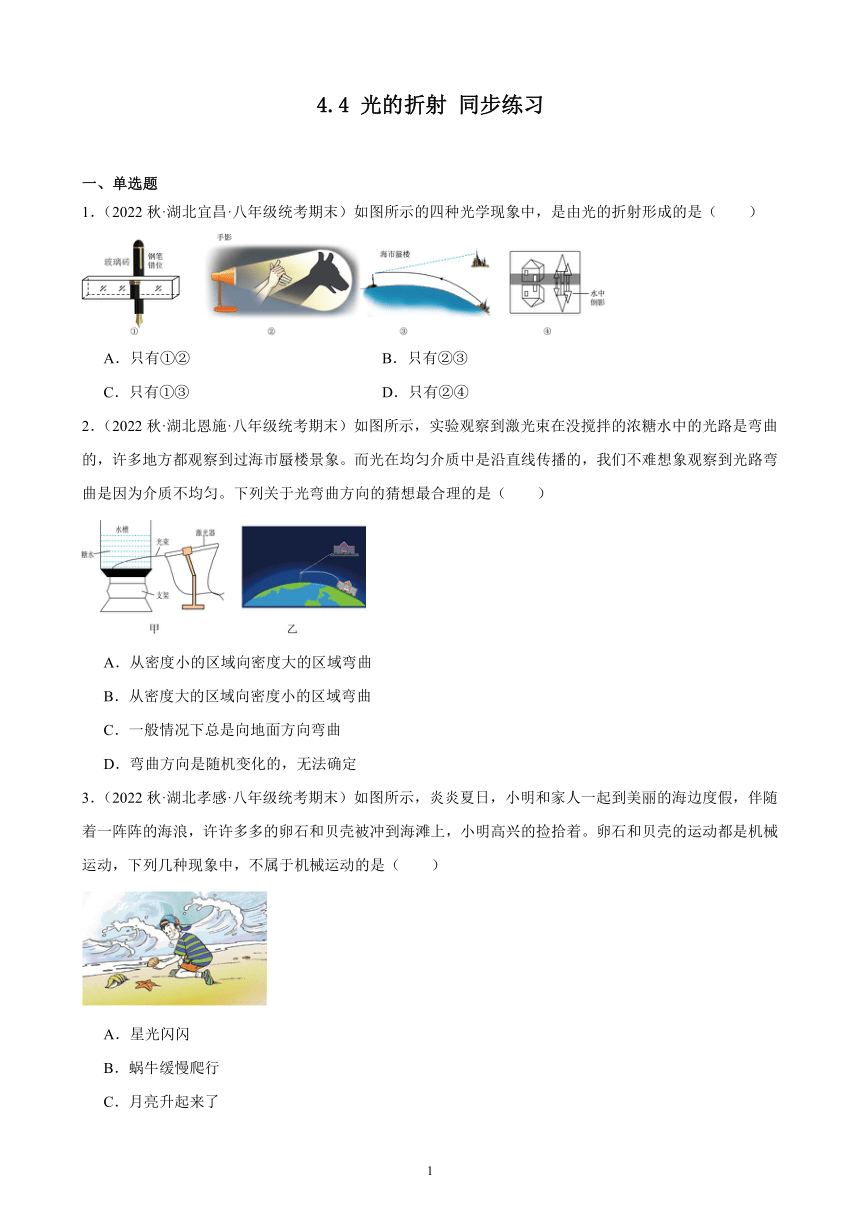

4.4 光的折射 同步练习
一、单选题
1．（2022秋·湖北宜昌·八年级统考期末）如图所示的四种光学现象中，是由光的折射形成的是（　　）
A．只有①② B．只有②③
C．只有①③ D．只有②④
2．（2022秋·湖北恩施·八年级统考期末）如图所示，实验观察到激光束在没搅拌的浓糖水中的光路是弯曲的，许多地方都观察到过海市蜃楼景象。而光在均匀介质中是沿直线传播的，我们不难想象观察到光路弯曲是因为介质不均匀。下列关于光弯曲方向的猜想最合理的是（　　）
A．从密度小的区域向密度大的区域弯曲
B．从密度大的区域向密度小的区域弯曲
C．一般情况下总是向地面方向弯曲
D．弯曲方向是随机变化的，无法确定
3．（2022秋·湖北孝感·八年级统考期末）如图所示，炎炎夏日，小明和家人一起到美丽的海边度假，伴随着一阵阵的海浪，许许多多的卵石和贝壳被冲到海滩上，小明高兴的捡拾着。卵石和贝壳的运动都是机械运动，下列几种现象中，不属于机械运动的是（　　）
A．星光闪闪
B．蜗牛缓慢爬行
C．月亮升起来了
D．哈雷彗星大约每隔76年就到地球附近造访一次

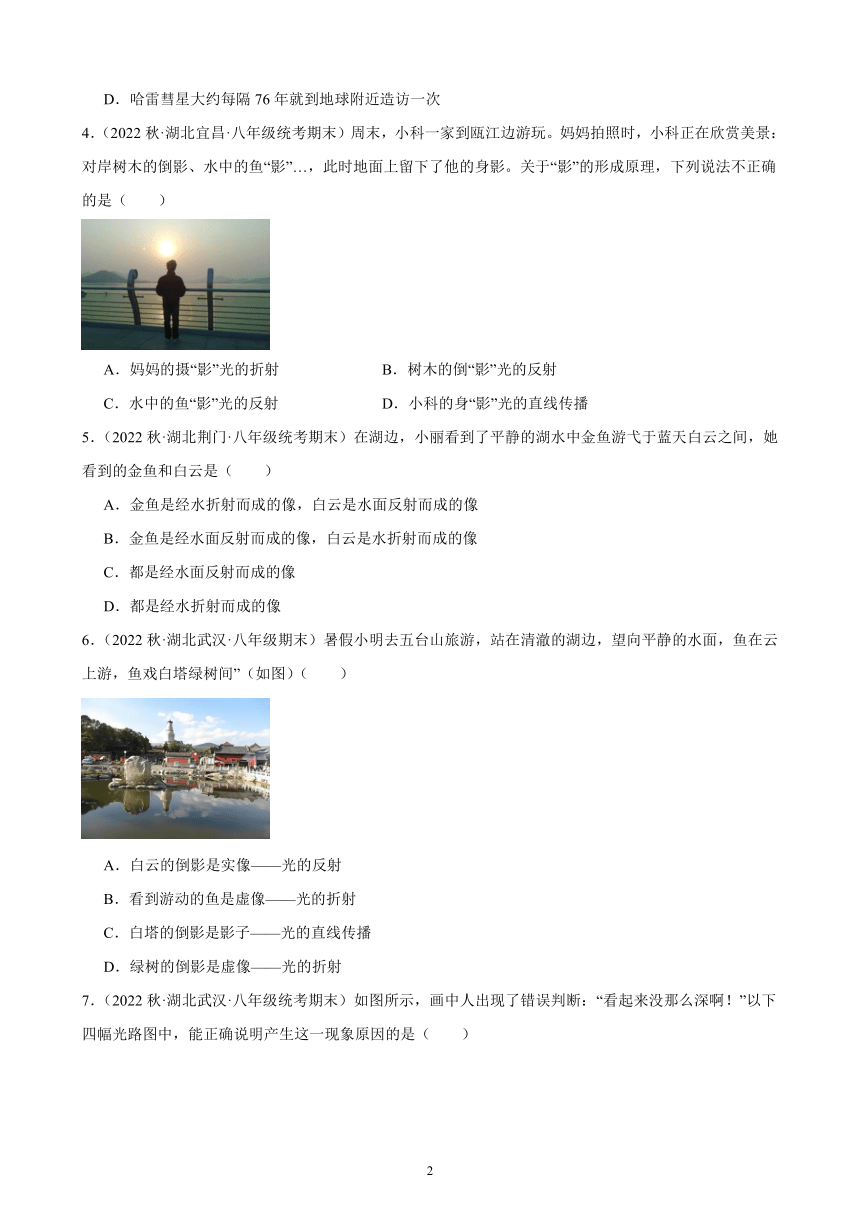

4．（2022秋·湖北宜昌·八年级统考期末）周末，小科一家到瓯江边游玩。妈妈拍照时，小科正在欣赏美景：对岸树木的倒影、水中的鱼“影”…，此时地面上留下了他的身影。关于“影”的形成原理，下列说法不正确的是（　　）
A．妈妈的摄“影”光的折射 B．树木的倒“影”光的反射
C．水中的鱼“影”光的反射 D．小科的身“影”光的直线传播
5．（2022秋·湖北荆门·八年级统考期末）在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间，她看到的金鱼和白云是（　　）
A．金鱼是经水折射而成的像，白云是水面反射而成的像
B．金鱼是经水面反射而成的像，白云是水折射而成的像
C．都是经水面反射而成的像
D．都是经水折射而成的像
6．（2022秋·湖北武汉·八年级期末）暑假小明去五台山旅游，站在清澈的湖边，望向平静的水面，鱼在云上游，鱼戏白塔绿树间”（如图）（　　）
A．白云的倒影是实像——光的反射
B．看到游动的鱼是虚像——光的折射
C．白塔的倒影是影子——光的直线传播
D．绿树的倒影是虚像——光的折射

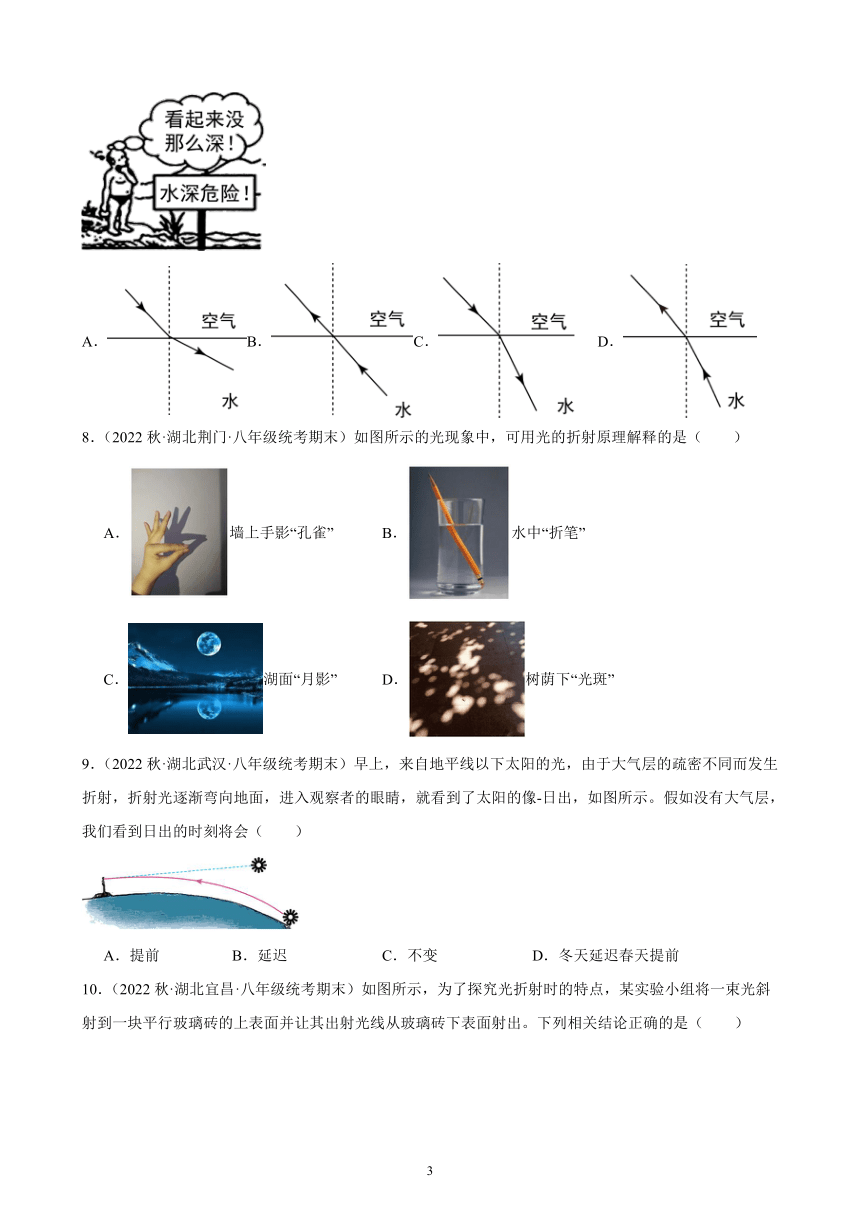

7．（2022秋·湖北武汉·八年级统考期末）如图所示，画中人出现了错误判断：“看起来没那么深啊！”以下四幅光路图中，能正确说明产生这一现象原因的是（　　）
A．B．C． D．
8．（2022秋·湖北荆门·八年级统考期末）如图所示的光现象中，可用光的折射原理解释的是（　　）
A．墙上手影“孔雀” B．水中“折笔”
C．湖面“月影” D．树荫下“光斑”
9．（2022秋·湖北武汉·八年级统考期末）早上，来自地平线以下太阳的光，由于大气层的疏密不同而发生折射，折射光逐渐弯向地面，进入观察者的眼睛，就看到了太阳的像-日出，如图所示。假如没有大气层，我们看到日出的时刻将会（　　）
A．提前 B．延迟 C．不变 D．冬天延迟春天提前

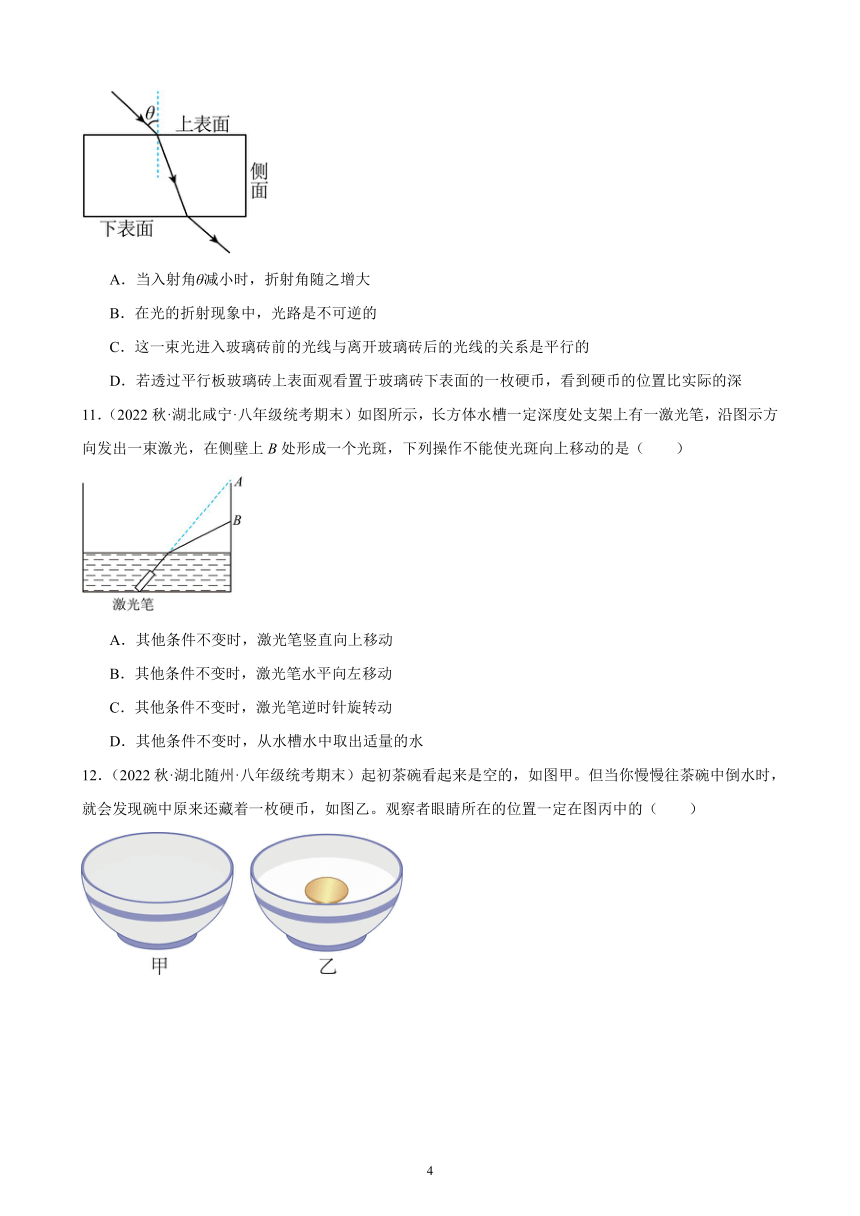

10．（2022秋·湖北宜昌·八年级统考期末）如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行玻璃砖的上表面并让其出射光线从玻璃砖下表面射出。下列相关结论正确的是（　　）
A．当入射角θ减小时，折射角随之增大
B．在光的折射现象中，光路是不可逆的
C．这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是平行的
D．若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，看到硬币的位置比实际的深
11．（2022秋·湖北咸宁·八年级统考期末）如图所示，长方体水槽一定深度处支架上有一激光笔，沿图示方向发出一束激光，在侧壁上B处形成一个光斑，下列操作不能使光斑向上移动的是（　　）
A．其他条件不变时，激光笔竖直向上移动
B．其他条件不变时，激光笔水平向左移动
C．其他条件不变时，激光笔逆时针旋转动
D．其他条件不变时，从水槽水中取出适量的水

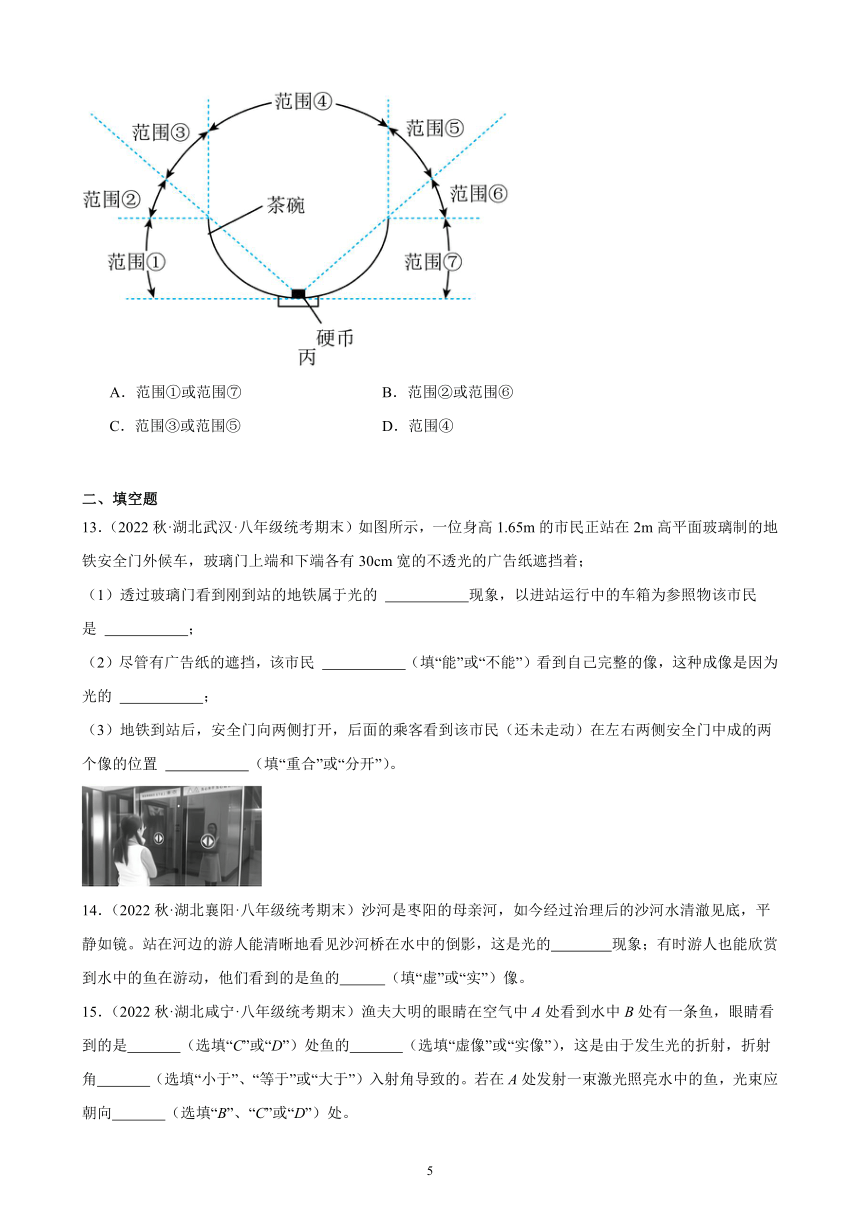

12．（2022秋·湖北随州·八年级统考期末）起初茶碗看起来是空的，如图甲。但当你慢慢往茶碗中倒水时，就会发现碗中原来还藏着一枚硬币，如图乙。观察者眼睛所在的位置一定在图丙中的（　　）
A．范围①或范围⑦ B．范围②或范围⑥
C．范围③或范围⑤ D．范围④
二、填空题
13．（2022秋·湖北武汉·八年级统考期末）如图所示，一位身高1.65m的市民正站在2m高平面玻璃制的地铁安全门外候车，玻璃门上端和下端各有30cm宽的不透光的广告纸遮挡着；
（1）透过玻璃门看到刚到站的地铁属于光的 现象，以进站运行中的车箱为参照物该市民是 ；
（2）尽管有广告纸的遮挡，该市民 （填“能”或“不能”）看到自己完整的像，这种成像是因为光的 ；
（3）地铁到站后，安全门向两侧打开，后面的乘客看到该市民（还未走动）在左右两侧安全门中成的两个像的位置 （填“重合”或“分开”）。
14．（2022秋·湖北襄阳·八年级统考期末）沙河是枣阳的母亲河，如今经过治理后的沙河水清澈见底，平静如镜。站在河边的游人能清晰地看见沙河桥在水中的倒影，这是光的 现象；有时游人也能欣赏到水中的鱼在游动，他们看到的是鱼的 （填“虚”或“实”）像。
15．（2022秋·湖北咸宁·八年级统考期末）渔夫大明的眼睛在空气中A处看到水中B处有一条鱼，眼睛看到的是 （选填“C”或“D”）处鱼的 （选填“虚像”或“实像”），这是由于发生光的折射，折射角 （选填“小于”、“等于”或“大于”）入射角导致的。若在A处发射一束激光照亮水中的鱼，光束应朝向 （选填“B”、“C”或“D”）处。
16．（2022秋·湖北宜昌·八年级统考期末）如图甲所示的碗中，起初看起来是空的，当慢慢往碗中倒水后，就会发现碗中还藏着一枚硬币（如图乙所示）。前者看不到硬币，是因为光的 ，后者看到硬币，是因为光从 （选填“空气射入水”或“水射入空气”）中发生了 。
17．（2022秋·湖北襄阳·八年级期末）如图所示，在不透明的杯底部画一个黑点A，向杯中倒入适量水，眼睛位于P点看到A点的像A'点。A'点是由光发生 形成的 （选填“虚”或“实”）像。用激光笔对准像A'点照射，光 （选填“能”或“不能”）照到杯底A点。
18．（2022秋·湖北荆门·八年级统考期末）如图所示，光在玻璃和空气的界面MN上发生了反射和折射现象，根据图中的信息可判断：折射角是 度，图中表示空气的是介质 （填“甲”或“乙”）。
19．（2022秋·湖北鄂州·八年级统考期末）如图所示为光从空气射向玻璃时发生折射的光路图，由图可知，入射光线是 ，折射光线是 ，入射角是 度．界面的 (选填“上”“下”、“左”、“右”)侧是空气．
20．（2022秋·湖北襄阳·八年级统考期末）如图所示，OA、OB和OC是射到空气和玻璃界面上的入射、反射和折射三条光线，则 是法线，反射角为 度，折射角为 度，界面的 边是玻璃（选填“上”、“下”、“左”或“右”）。
21．（2022秋·湖北黄石·八年级统考期末）如图所示，装有水的长方体水槽水平放置，固定在左壁上的激光笔发出的一束红光射到水面上的O点，红光与水面夹角是45°，反射光射到右壁上的A点，折射光射到右壁上的B点，则A点到水面的距离 （填“大于”、“小于”或“等于”）B点到水面的距离；若A点往上移动，则水面 （填“上升”、“下降”或“不变”）（图中A、B未在图中标出）。
三、作图题
22．（2022秋·湖北武汉·八年级统考期末）如图所示，渔民看到水中S'处有一条鱼，为了叉到鱼，他们不是对准图乙中的S'，而是对准位置更深的S叉去，因为S才是鱼的像真实的位置，S'处是鱼的像的位置。请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。
23．（2022秋·湖北襄阳·八年级统考期末）如图所示是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。
24．（2022秋·湖北黄冈·八年级统考期末）游泳运动有益健康，同时也存在安全隐患。如图所示，某游泳馆救生员在泳池边的椅子上注视着泳池中的情况。但是由于泳池边缘的阻挡，泳池有一块视觉监管不到的区域，即视觉盲区。请通过光学作图，标出视觉盲区的大致范围。

25．（2022秋·湖北襄阳·八年级统考期末）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
26．（2022秋·湖北荆门·八年级统考期末）如图甲为开封铁塔及其倒影的美景。其中A点表示水中“塔尖”的位置，恰好水中有一条鱼的像与A点重合。请在图乙中画出：
（1）塔尖的位置B；
（2）塔尖经水面反射进入人眼的光路图；
（3）水中鱼的大致位置C。
四、实验题
27．（2022秋·湖北荆州·八年级统考期末）小明利用如图所示的实验装置探究光的折射规律。
（1）如图甲所示，小明将一束激光射到P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置将 （选填“向左移动”或“向右移动”），在此过程中，折射角 （选填“增大”、“减小”或“不变”）；
（2）如图乙所示，在玻璃水槽中竖直放置的光屏是由E和F两个半圆形光屏组成的，NOM为两半圆的分界线，其中光屏F可绕直径NOM前后折转；
①实验时，先让光屏E、F位于同一平面内，一束激光贴着光屏E从空气斜射入水中，在光屏F上可以看到折射光；小明将光屏F向后折转一定角度后，在光屏F上不能看到折射光，说明 ；
②多次改变入射角进行实验，测量并记录的数据如右表所示。分析数据得出的结论是：光从空气斜射入水中时，折射角 入射角（选填“大于”或“小于”）。
入射角 15° 30° 45° 60°
折射角 11° 22.1° 35.4° 40.9°
28．（2022秋·湖北宜昌·八年级统考期末）某小组选用了图甲中光源、水、水槽、可折转的光屏（带刻度）等器材，用于完成探究“光从空气射入水中时的折射规律”．
（1）使用可折转的光屏，是为了观察折射光线和入射光线是否 ．
（2）光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1和1′、2和2′…4和4′分别表示各次入射光线和对应的折射光线的位置．由此可得出，光从空气斜射入水中时，折射角随入射角的增大而 ，且折射角 （选填“大于”、“等于”“小于”）入射角；当光从空气垂直射入水中时，折射角等于 度．
29．（2022秋·湖北恩施·八年级统考期末）小华利用如图所示的实验装置，做“探究光的反射规律和光的折射特点”的实验：
∠AON/° 0 15 30 45 60 75 80
∠CON/° 0 15 30 45 60 75 80
∠BOM/° 0 11 22 32 40.5 46.5 47.5
（1）在实验中，她用激光笔发出一束光从空气射向水面，多次改变入射光的方向，将实验数据记录在表中；通过分析实验数据，小华归纳出：在反射现象中，反射角等于入射角；关于光的折射现象，你能归纳出的结论是 （写出一条即可）；
（2）若让激光笔发出的光束沿CO射向水面，反射光会沿 （选填图中字母）传播；
（3）从表中的实验数据可推知：本实验中，若让光从水射向空气，当入射角为32°时，则光在空气中的折射角为 °。
参考答案：
1．C
【详解】①钢笔错位是因为光从一种透明介质进入另一种透明介质时，光路的方向发生改变而形成的，故属于光的折射现象，故①符合题意；
②手影是光沿直线传播形成的，故②不符合题意；
③海市蜃楼是光在沿直线方向传播时，在密度不均匀的空气层中，经过折射造成的结果，故属于光的折射现象，故③符合题意；
④水中倒影属于平面镜成像，是光的反射造成的，故④不符合题意。
综上分析可知，①，③符合题意，故ABD不符合题意，故C符合题意。
故选C。
2．A
【详解】AB．由甲图可知，光由稀糖水射向浓糖水时相当于光由光疏介质射向光密介质，此时发生的是向浓糖水中弯曲的现象，故A符合题意，B不符合题意；
CD．由乙图可知，人站在地面上，远处的高楼反射的太阳光经过高处密度大的空气介质传到低处空气密度小的介质中发生折射，一般向密度大的方向偏折，即向高处弯曲，故CD不符合题意。
故选A。
3．A
【详解】A．星光闪闪是大气层对光的传播造成的折射现象，不是机械运动，故A符合题意；
B．蜗牛虽然缓慢爬行，但位置发生变化，属于机械运动，故B不符合题意；
C．月亮升起来了，月亮位置发生变化，属于机械运动，故C不符合题意；
D．哈雷彗星相对于地球的位置不断变化，属于机械运动，故D不符合题意。
故选A。
4．C
【详解】A．妈妈拍照时，镜头是凸透镜，光经过凸透镜是光的折射，故A正确，A不符合题意；
B．水面相当于平面镜，在水面上形成的树木的倒影是光的反射，故B正确，B不符合题意；
C．观看水中的鱼，光线从水中射入空气中，是光的折射，故C错误，C符合题意；
D．小科的影子是光传播过程中遇到不透明物体（小影），在光达不到的区域会形成影子，是光的直线传播，故D正确，D不符合题意。
故选C。
5．A
【详解】因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，看到的是鱼的虚像，是由光的折射形成的； “白云”是在水中形成的像，即平面镜成像，故看到水中的白云是由光的反射形成的虚像，综上可知，BCD不符合题意，A符合题意。
故选A。
6．B
【详解】A．看到白云的倒影，是由光的反射形成白云的虚像，故A不符合题意；
B．看到游动的鱼是由光的折射形成的鱼的虚像，故B符合题意；
CD．白塔和绿树的倒影，属于光的反射，属于虚像，故CD不符合题意。
故选B。
7．D
【详解】人看到水没那么深，是由于从水底发出的光线从水中进入空气时，在水面上发生了折射，折射光线远离法线，折射角大于入射角，当折射光线进入人眼时，人眼沿着折射光线的方向逆着看回去，就会觉得水变浅了，故ABC选项不符合题意，D选项符合题意。
故选D。
8．B
【详解】A．墙上手影“孔雀”，影子是由光的直线传播形成的，故A不符合题意；
B．水中“折笔”，是由光的折射形成的，故B符合题意；
C．湖面“月影”，属于平面镜成像，是由光的反射形成的，故C不符合题意；
D．树荫下“光斑”，属于小孔成像现象，是由光的直线传播形成的，故D不符合题意。
故选B。
9．B
【详解】由于不均匀的大气层的存在，当阳光从太空射入不均匀的大气层时，发生折射，使阳光向地面偏折，人们能看到地平线以下的太阳，能够提前观察到日出，所以，假如没有大气层，我们看到日出的时刻将会延迟。故ACD不符合题意；B符合题意。
故选B。
10．C
【详解】A．根据折射定律：当入射角减小时，折射角也会随之减小，故A错误；
B．在光的折射现象中，光路是可逆的，故B错误；
C．根据光路是可逆的原理可知，光线在下表面上的折射角等于在上表面上的入射角，由几何知识可知当光从下表面射出后，一定与射入上表面前的光线平行，即这一束光进入玻璃砖前的光线与离开玻璃砖后的光线是平行的，故C正确；
D．硬币反射的光线由玻璃斜射入空气时发生折射，折射角大于入射角，折射光线向玻璃面偏折，所以人眼逆着折射光线看上去，看到的硬币的虚像比硬币的实际位置浅一些，故D错误。
故选C。
11．D
【详解】A．其他条件不变时，激光笔竖直向上移动，入射光线的方向不变，入射角不变，入射点向左移动，折射角不变，所以光斑会向上移动，故A不符合题意；
B．其他条件不变时，激光笔水平向左移动，入射光线的方向不变，入射角不变，入射点向左移动，折射角不变，所以光斑会向上移动，故B不符合题意；
C．其他条件不变时，激光笔逆时针旋转动，入射点向左移动，入射角变小，折射角液变小，所以光斑会向上移动，故C不符合题意；
D．其他条件不变时，从水槽水中取出适量的水，水面下降，入射点向下左移动，入射角不变，折射角不变，则光斑向下移动，故D符合题意。
故选D。
12．B
【详解】物体发出的光或反射与折射的光能进入人眼时，人就能看到物体。起初硬币位于茶碗底部，由于光在同种均匀介质中沿直线传播，硬币反射的光被碗的上边缘挡住，不能传播到人眼，观察者没有看见这枚硬币，觉得茶碗是空的；加水后，水面升高到一定程度时，硬币反射的光在水面处发生折射，由于光从水中斜射入空气中时折射角大于入射角，折射光线偏离法线从而进入人眼，这时观察者就看见碗中的硬币了。综上可知，起初光线没有进入人眼，经水面折射后能进入人眼，说明观察者眼睛所在的位置一定在图丙中的范围②或范围⑥，故B符合题意，ACD不符合题意。
故选B。
13． 折射 运动的 能 反射 重合
【详解】（1）[1]透过玻璃门看到刚到站的地铁，是光线从空气射入玻璃门，再从玻璃门射向空气的两次折射。
[2]以进站的地铁为参照物，地铁和市民的位置不断变化，因此以进站的地铁为参照物，市民是运动的。
（2）[3][4]平面镜成像是由于光的反射形成的，尽管有广告纸的遮挡，还有另外的部分光线，经玻璃门成像因此该市民能看到自己完整的像。
（3）[5]根据平面镜成像的特点可知，像与物到镜面的距离相等，像与物的连线与镜面垂直，像与物大小相同，在安全门向两侧打开后，人到镜面的距离不变，所以像的位置不变，在两个平面镜中都能成完整的像，且两个像的位置与原来像的位置重合。
14． 反射 虚
【详解】[1][2]站在河边的游客能清晰地看见沙河桥在水中的倒影，即平面镜成像，是由光的反射形成的与物体等大的虚像；因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的。
15． D 虚像 大于 B
【详解】[1][2][3]鱼反射的光经过水面折射后进入人的眼睛，根据光的折射定律可知，折射角大于入射角，人的眼睛逆着折射光看去，看到的是变高的鱼的虚像，所以眼睛看到的是D处鱼的虚像。
[4]若在A处发射一束光照亮水中的鱼，根据光路的可逆性可知，光束应朝向B处。
16． 直线传播 水射入空气 折射
【详解】[1]光在同种均匀的介质中沿直线传播，故倒水前眼睛刚好能看不到硬币是因为光的直线传播，硬币反射的光进不到人的眼睛。
[2][3]慢慢往碗内倒水时，硬币反射的光线从水中斜射入空气中时，在水面处发生折射，折射光线远离法线，人眼逆着折射光线沿直线看去，看到的是变高的硬币的虚像。
17． 折射 虚 能
【详解】[1][2]由A点反射的光线从水中斜射入空气中时，在水面发生折射，由于折射角大于入射角，折射光线将远离法线，人在P点观察，看到的是变高了的虚像A′，因此像A′是由于光发生折射形成的虚像。
[3]根据在光的折射中，光路是可逆的，在P点用激光笔对准像A′照射，光从空气斜射入水中发生折射，光能照到杯底A点。
18． 50 乙
【详解】[1]折射角是折射光线与法线的夹角。由图可知，过入射点作出法线，水平直线MN为界面，竖直虚线为法线，折射光线与界面MN的夹角为40°，则折射角为
[2]入射角是入射光线与法线的夹角，反射角是反射光线与法线的夹角，由光的反射定律可知，在反射现象中，反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分别位于法线两侧，反射角等于入射角。由图可知，入射光线与界面的夹角为50°，则入射角为
由上述分析可知，折射角为50°大于入射角40°，由光的折射特点：当光从水或其他介质斜射入空气中时，折射角大于入射角可得出，图中表示空气的是介质乙。
19． CO OB 60 左
【详解】[1][2]由于反射角要等于入射角，故CO、OA中应是反射光线和入射光线，则PQ为法线，MN为界面，而入射光线和折射光线分居法线的两侧，故OB是折射光线，CO是入射光线.
[3]由于∠COM=30°，故入射角为
∠COP=90°-30°=60°，
[4]折射角大小是30°，折射角小于入射角，故界面的左侧是空气，右侧是玻璃．
20． 30 60 右
【详解】[1][2][3][4]由于反射光线与入射光线关于法线对称，故是法线，是界面，则CO是入射光线，OB是反射光线，OA是折射光线，则反射角为
90°-60°=30°
折射角为60度，由于光从玻璃中斜射入空气中时，折射角大于入射角，故界面右边是玻璃。
21． 小于 上升
【详解】[1]根据反射角等于入射角画出反射光线OA，光从空气斜射入水中，折射光线OB偏向法线，如图所示：
因此A到水面的距离小于B到水面的距离。
[2]由上图可知，若A点往上移动，反射光射到右壁上的C点，则水面上升。
22．
【详解】人之所以能看到水中的鱼，是由鱼反射的光线经水面折射后进入人眼，鱼的像是人眼逆着折射光线看到的，所以直接连接人眼与S′，与水面的交点即为入射点；连接S和入射点即为入射光线，如图所示：
23．
【详解】根据图示的反射光线和法线，确定了反射角的大小以及反射光线在法线的右侧，利用光的反射定律可以做出入射光线：位于法线的左侧，且反射角等于入射角；根据做出的入射光线，在法线的左侧，以及入射角的大小，根据光的折射规律可以做出对应的折射光线，位于法线的右侧，由于是从水中斜射入空气，所以折射角大于入射角。如下图所示：
24．
【详解】由于光在同种均匀介质中是沿直线传播，根据人的眼睛和泳池边缘作出折射光线可得入射点O，光从水中斜射入空气中时，折射角大于入射角，据此画出入射光线，入射光线与右侧泳池边缘所包含的区域即为视觉盲区，如图所示：

25．
【详解】因为激光斜射入半圆形玻璃砖圆心O，在界面既发生反射又发生折射，反射时，根据光的反射定律，反射角等于入射角，做反射光线；折射时，光从空气中斜射入玻璃中，折射角小于入射角，即折射光线靠近法线射向屏幕，如下图所示：
26．
【详解】（1）（2）（3）由题可知，A的位置是塔尖通过水面所成的像，平面镜成像时，像与物体关于镜面对称，据此作出A点关于水面的对称点，即可画出塔尖的位置B。平面镜成的像是由反射光线的反向延长线会聚而成的，连接人的眼睛和A，则连线与水面的交点O为反射进入人眼光线的入射点，据此作出反射光线、入射光线。水中鱼反射的光线从水中斜射向水中，在水面处发生折射，折射角大于入射角，射入人眼，人逆着折射后的光线看过去，看到的是鱼的虚像，位置比鱼的位置浅，所以水中鱼的位置在它的像的下方，故作图如下。
27． 向左移动 不变 见解析 小于
【详解】（1）[1]光从空气斜射入水或其它透明介质时，折射角小于入射角；小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光线在水面处发生折射，折射角小于入射角，水槽底部光斑的位置将向左移动，说明光从空气斜射入水中时，传播方向会发生改变。
[2]继续沿水槽壁缓慢注水，在此过程中，入射角大小不变，所以折射角大小不变。
（2）[3]当F板向后折转一定的角度后，在F板上不能看到折射光，由于此时呈现折射光线的F板和呈现入射光线的E板不在同一平面内。故可说明，折射光线、入射光线和法线在同一平面内。
[4]由表中数据可知，光从空气斜射入水中时，折射角始终小于入射角，且折射角随着入射角的增大而增大。
28． 在同一平面内 增大 小于 0
【详解】（1）将光屏的半部分向前后翻折，就不会看到折射光线，只有当整个光屏为一平面时，才能够看到折射光线，说明入射光线、折射光线、法线共面．这说明使用可折转的光屛，是为了观察折射光线和入射光线是否在同一平面内．
（2）由图丙可以看出，当入射角逐渐减小，则折射角逐渐减小，入射角增大时，折射角也随着增大；即：光从空气斜射入水中时，折射角随入射角的增大而增大，随入射角的减小而减小，且折射角小于入射角．当光从空气垂直射到水面时，传播方向不变，此时入射角等于0度，折射角等于0度．
29． 见解析 OA 45
【详解】（1）[1]分析表格数据可得到：光从空气斜射入水中时，入射角增大，折射角也随之增大（或者折射角小于入射角）。
（2）[2]若让激光笔发出的光束沿CO射向水面，结合光路的可逆性可知反射光会沿OA传播。
（3）[3]在光的折射现象中，光路是可逆的；本实验中，若让光从水射向空气，当入射角∠BOM为32°时，由表格数据可知，光在空气中的折射角∠AON为45°。
