(共17张PPT)

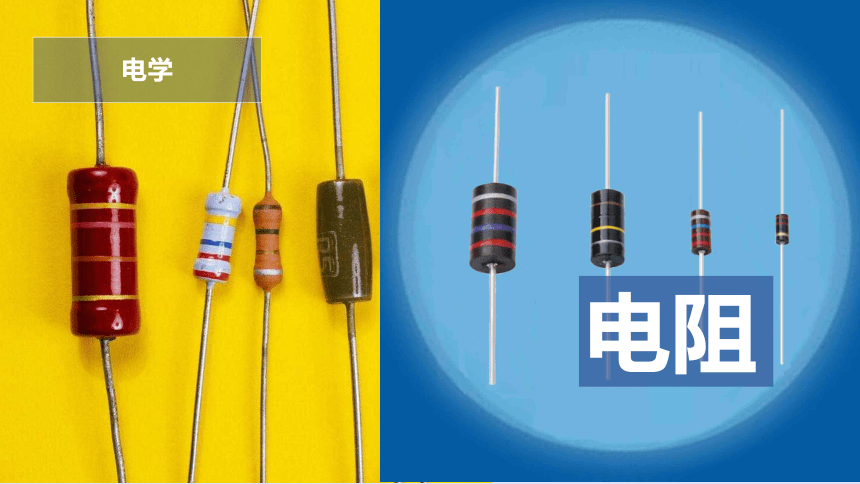

电学
电阻

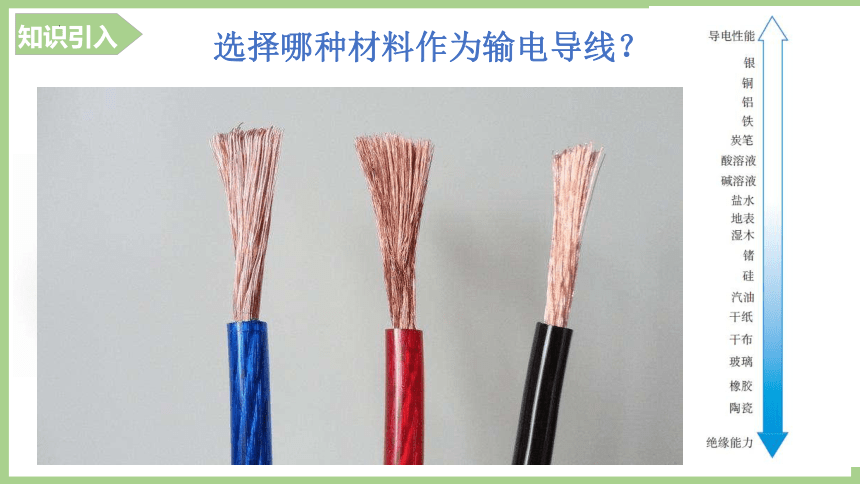

选择哪种材料作为输电导线?

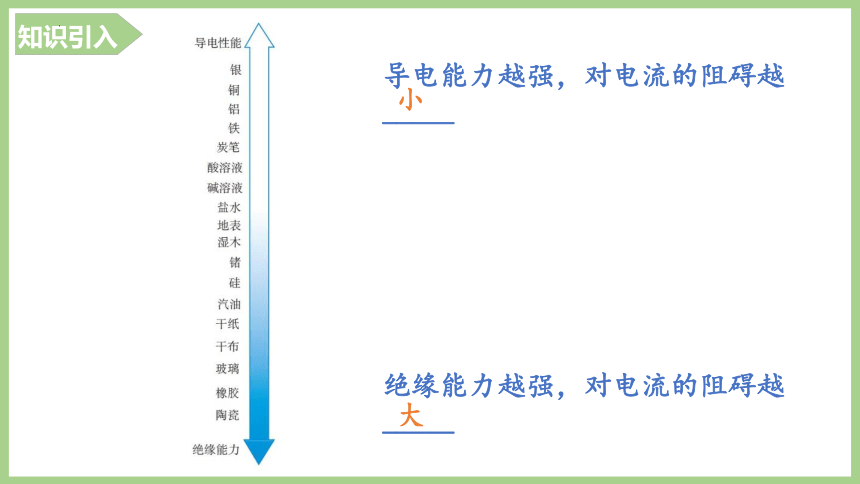

导电能力越强,对电流的阻碍越_____
绝缘能力越强,对电流的阻碍越_____


一、电阻

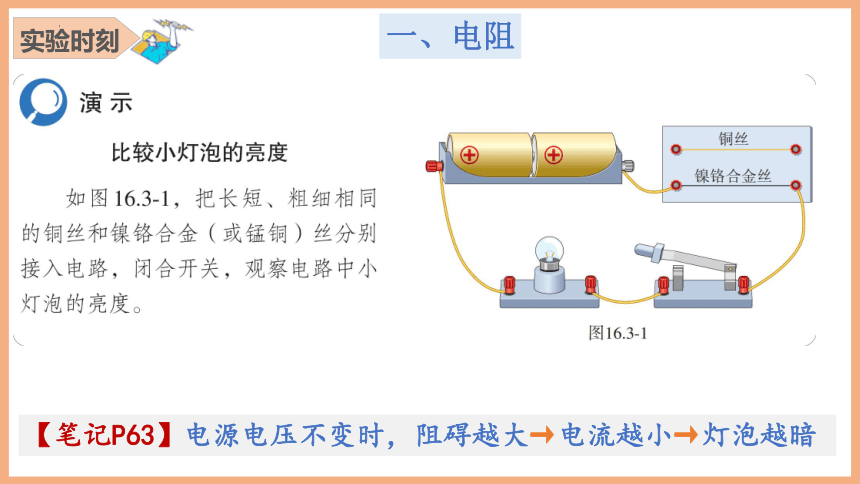

【笔记P63】电源电压不变时,阻碍越大→电流越小→灯泡越暗

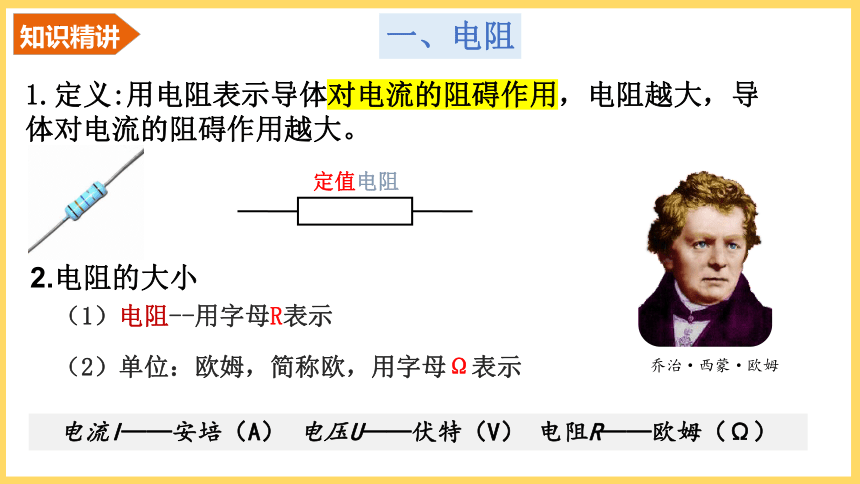

1.定义:用电阻表示导体对电流的阻碍作用,电阻越大,导
体对电流的阻碍作用越大。
定值电阻
2.电阻的大小
(1)电阻--用字母R表示
(2)单位:欧姆,简称欧,用字母Ω表示
电流I——安培(A) 电压U——伏特(V) 电阻R——欧姆(Ω)
一、电阻
乔治·西蒙·欧姆

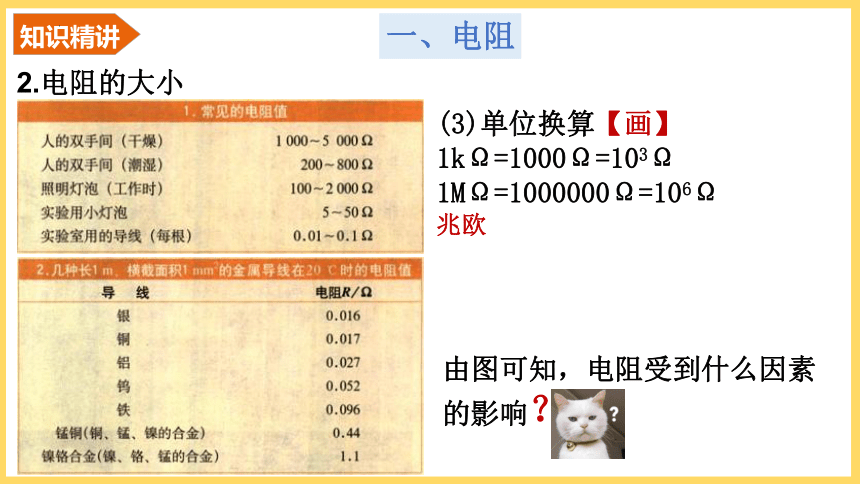

2.电阻的大小
一、电阻
(3)单位换算【画】
1kΩ=1000Ω=103Ω
1MΩ=1000000Ω=106Ω
兆欧
由图可知,电阻受到什么因素的影响?

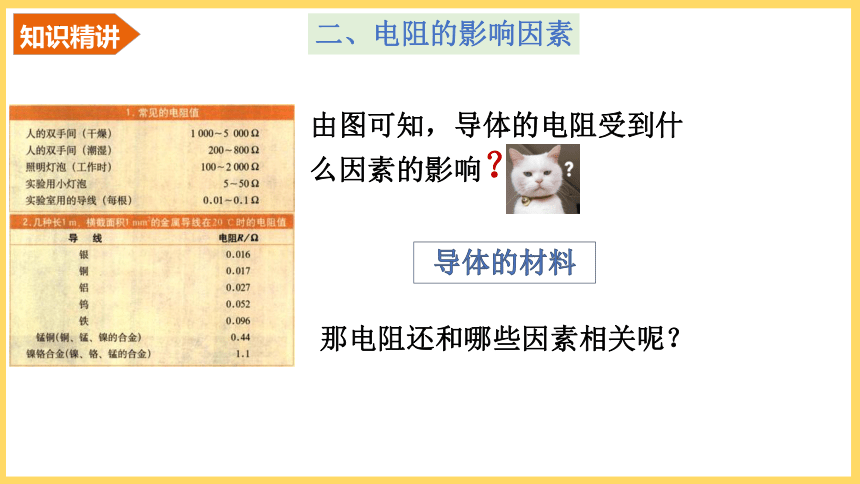

由图可知,导体的电阻受到什么因素的影响?
二、电阻的影响因素
导体的材料
那电阻还和哪些因素相关呢?
二、电阻的影响因素
那电阻还和哪些因素相关呢?
电流 车流
类比
路的堵车长度越长,阻碍越大
导体的长度越长,导体电阻也越大
二、电阻的影响因素
那电阻还和哪些因素相关呢?
电流 车流
类比
路越宽,阻碍越小
导体越粗,导体电阻也越小
二、电阻的影响因素
猜想:导体电阻的大小还可能和导体的长度和导体的横截面积等因素有关
1.导体的电阻和长度的关系
(1)要控制______、________等不变
材料 横截面积
现象:接入较短的导体时,电流表示数
较_____;则此时电路中的电阻较_____

结论:导体的横截面积、材料相同时,
长度越长,电阻越大

控制变量法
二、电阻的影响因素
猜想:导体电阻的大小还可能和导体的长度和导体的横截面积等因素有关
2.导体的电阻和横截面积的关系
(1)要控制______、_____等不变
材料 长度
现象:接入横截面积较大的导体时,电流表示数较_____;则此时电路中的电阻较_____。


结论:导体的长度、材料相同时,横截面积越大,电阻越小
长度
横截面积
温度
材料
实验分析:
①通过电流表示数→电阻的大小,这种实验方法是___________;
补充:除了用电流表来反映电阻大小之外,还可以用一个灯泡,通过小灯泡的亮度来反映电阻大小,你觉得用电流表相比于灯泡的优点是_____________________。
转换法
电流表示数变化更直观
二、电阻的影响因素
注意:最好的方案时,电流表和灯泡串联,灯泡还可以保护电路。
【笔记】任何物体都有电阻,电阻是物质的一种性质,不随电流、电压变化而变化。
A.将两个电阻分别接入两个电路,通过电流小的阻值大
B.将电阻接入电路,电路中电流为零,则电阻也等于0
1、刚刚学习完电阻的你认为以下选项不正确的是( )
C.两个电阻比较,横截面积大的阻值一定小
D.电阻是物质的一种性质,不受任何外界因素影响
ABCD
二、电阻的影响因素
1.定义:指在常温下导电性能介于导体与绝缘体之间的材料,如锗和硅。
【笔记】常用用制造芯片、光伏发电板、二极管、LED灯、各类传感器、敏感电阻。
三、半导体和超导体
某些物质在很低的温度时,
如铝在1.39K(-271.76℃)以下,
电阻就变成了零这就是超导现象。
用具有这种特性的材料可以做成超导材料。
【笔记】适合做远距离传输电流的导线
三、半导体和超导体
1.电阻的影响因素:______________________________。
2.探究电阻的影响因素的实验中,用_____________反应电阻的大小,应用的实验方法是________,此外实验中还用到的一种实验方法是___________。
3.半导体的材料一般是________,常用于芯片制造、光伏发电以及_______________等。
4.导体在超低温下电阻变为零,这是一种_____现象,未来可以应用于___________。
长度、横截面积、材料以及温度
电流表的示数
转换法
控制变量法
锗和硅
LED灯、传感器
超导
远距离输电
A
V
电压电流电阻——电学三剑客
电流 I
单位:安培 A
电压 U
单位:伏特 V
电阻 R
单位:欧姆 Ω
