电压
电学
-
-
-
-
-
-
电荷的定向移动形成电流

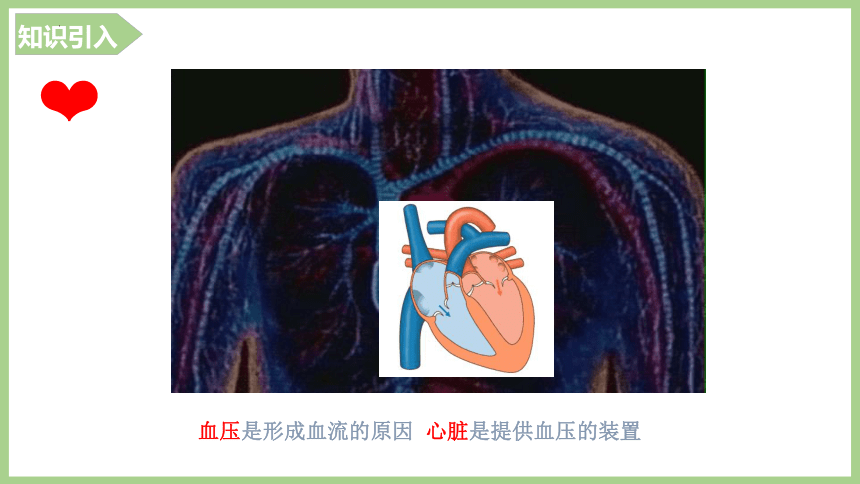

血压是形成血流的原因 心脏是提供血压的装置
电压
-
-
-
-
-
-

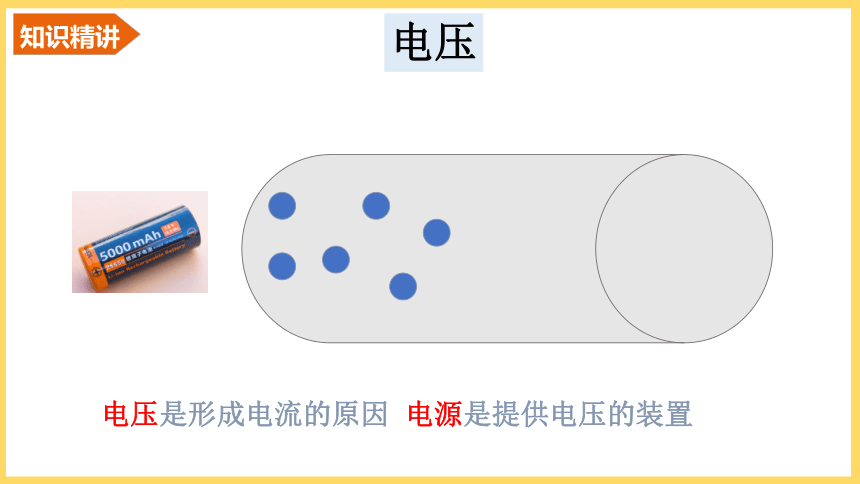

电压是形成电流的原因 电源是提供电压的装置
1.电压和电流关系
电荷定向移动形成电流
推动
一、电压
【笔记P55】电源提供电压

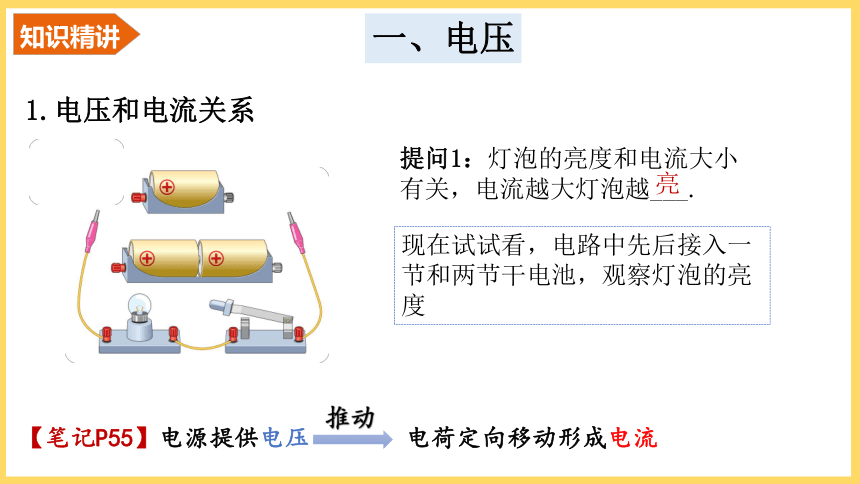

提问1：灯泡的亮度和电流大小有关，电流越大灯泡越___.
现在试试看，电路中先后接入一节和两节干电池，观察灯泡的亮度
亮
1.电压和电流关系
一、电压

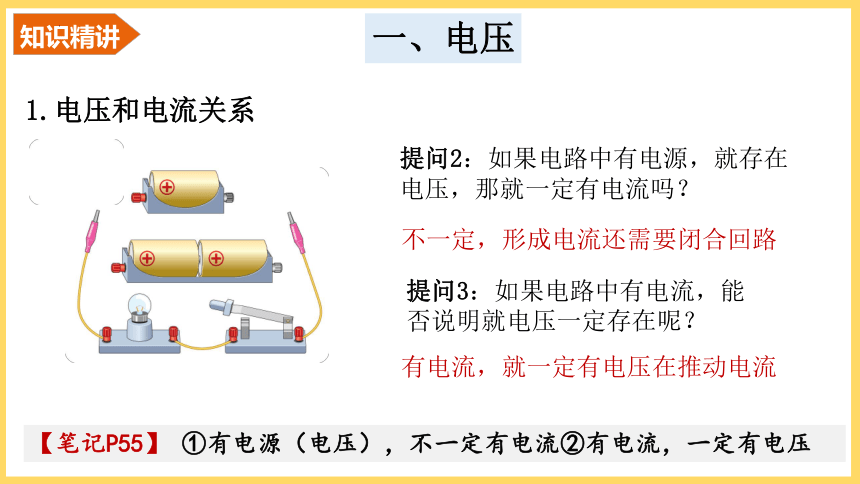

提问2：如果电路中有电源，就存在电压，那就一定有电流吗？
不一定，形成电流还需要闭合回路
提问3：如果电路中有电流，能否说明就电压一定存在呢？
有电流，就一定有电压在推动电流
【笔记P55】 ①有电源（电压），不一定有电流②有电流，一定有电压

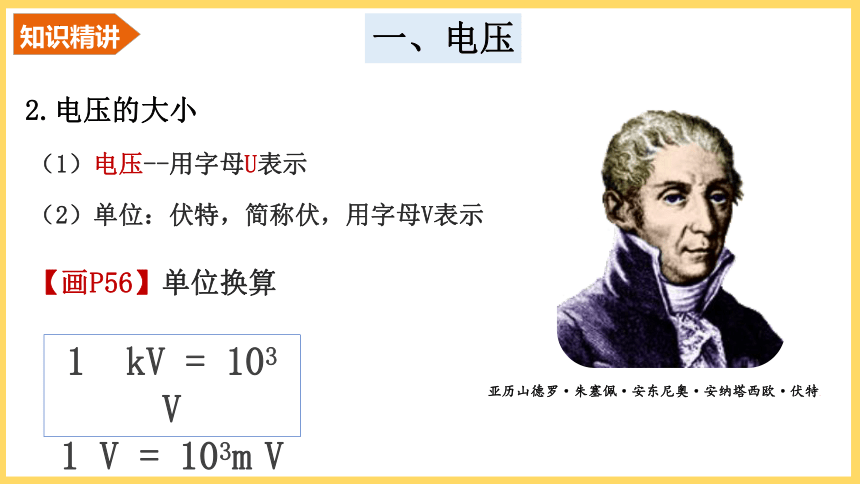

（1）电压--用字母U表示
亚历山德罗·朱塞佩·安东尼奥·安纳塔西欧·伏特伏特
【画P56】单位换算
1 kV = 103 V
1 V = 103m V
（2）单位：伏特，简称伏，用字母V表示
2.电压的大小
一、电压

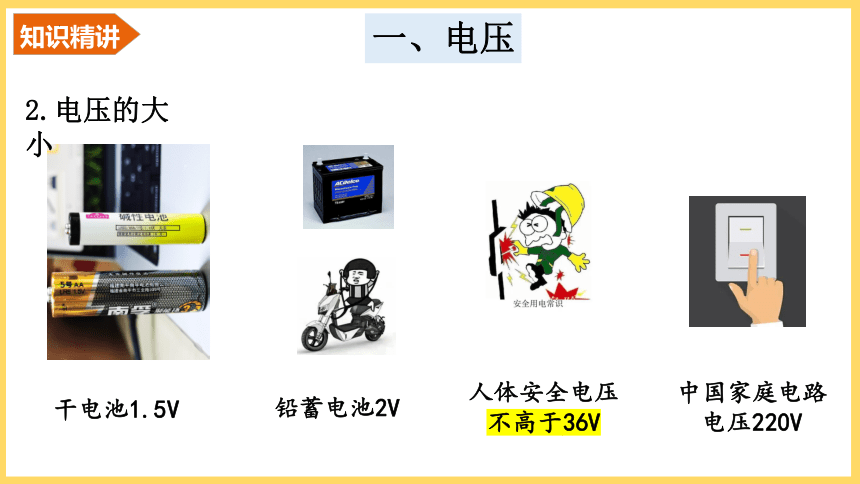

干电池1.5V
铅蓄电池2V
人体安全电压
不高于36V
中国家庭电路电压220V
2.电压的大小
一、电压

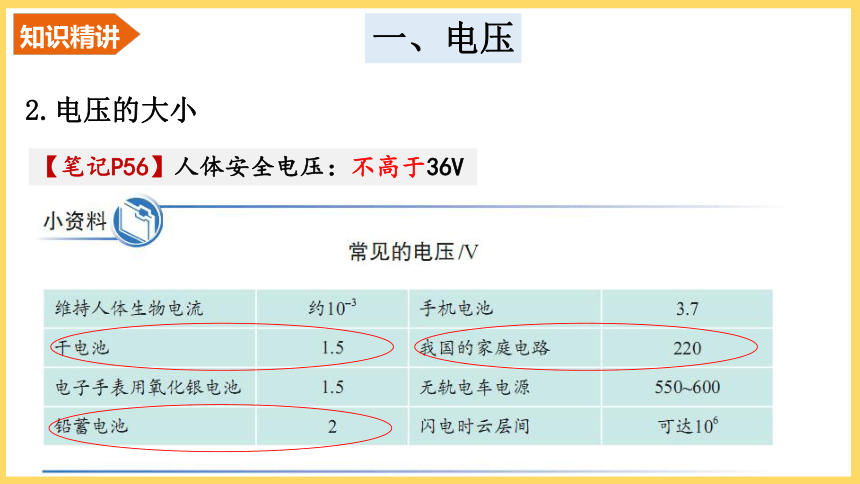

【笔记P56】人体安全电压：不高于36V
一、电压
2.电压的大小
二、电压的测量
1.电压表的读数
小量程：0~3V
分度值：0.1V
大量程：0~15V
分度值：0.5V
5倍
【笔记】
并联使用
正进负出
选好量程
2 V
12.5 V
1 V
二、电压的测量
提问4：电流表要和用电器串联，电压表呢？
二、电压的测量
2.电压表的使用
二、电压的测量
2.电压表的使用
将电压表与灯泡串联试一试。
实验演示
现象：灯不亮，意味着几乎没电流
电压表相当于断路，不可与待测用电器串联
没电流 灯不亮
二、电压的测量
2.电压表的使用
【笔记P57】电压表相当于断路，需要并联在用电两端
（1）电压的连接：①与用电器并联
2.电压表的使用
（1）电压的连接：①与用电器并联
—
+
②电流正进负出
二、电压的测量
+
-
电压表用法
哪个是化学电池的正极？
提问5：电压表测量谁呢？
测量L
2.电压表的使用
→需要判断电压表与谁并联
二、电压的测量
（2）电压的测量对象判断
技巧：电压表抱住谁就测谁
提问6：电压表测量谁呢？
【笔记】电压表抱住谁就测谁，若同时抱住用电器和电源，则测电路的另外一部分
L2
2.电压表的使用
→需要判断电压表与谁并联
二、电压的测量
（2）电压的测量对象判断
电压表测量谁呢？
L1与L2总电压
　如图所示，能正确测出小灯泡L1两端电压的电路是(　　)
A　　　　　B　　　　 　　C　　　　　　 D
C
电压表用法-补充
【笔记P57】判断电路串并联时,把电表去掉
这是串联还是并联？
二、电压的测量
【笔记P57】使用前：
①调零
②用试触法选择合适量程
【笔记P57】使用时：
①并联在所测元件两端
②电流正进负出（从正接线柱一端流入用电器，从负接线柱一端流出）
