三视图

课件24张PPT。 给我最大快乐的，
不是已懂的知识，

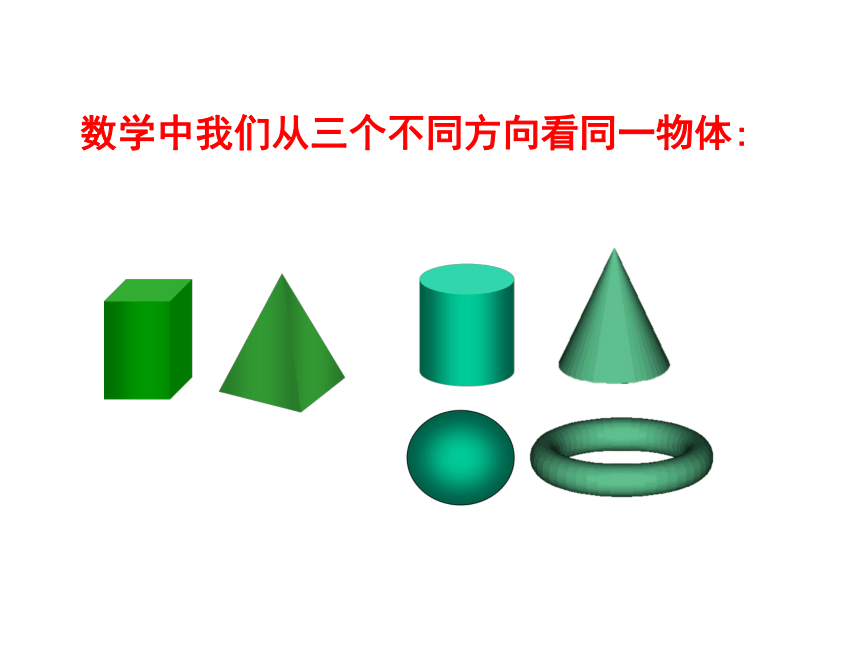

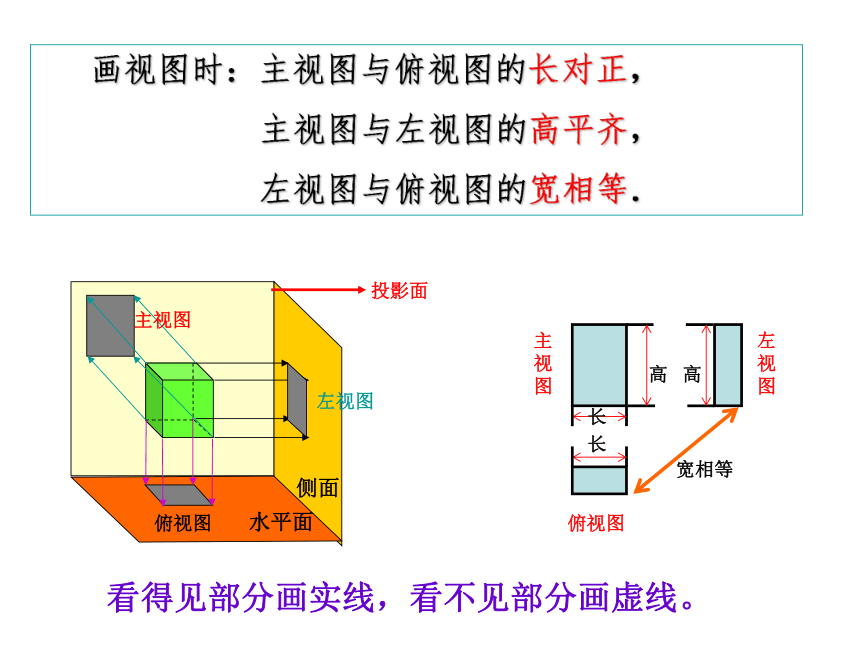

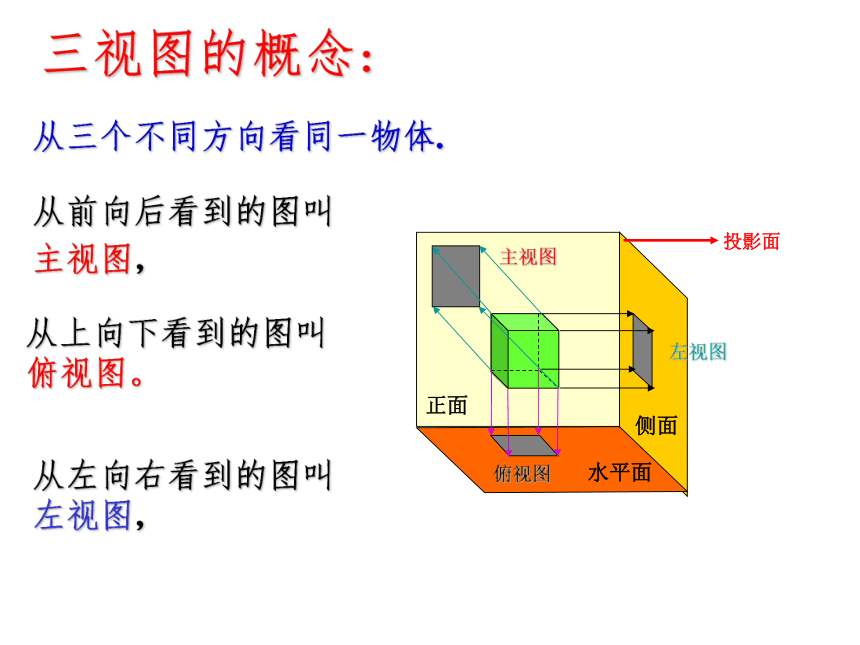

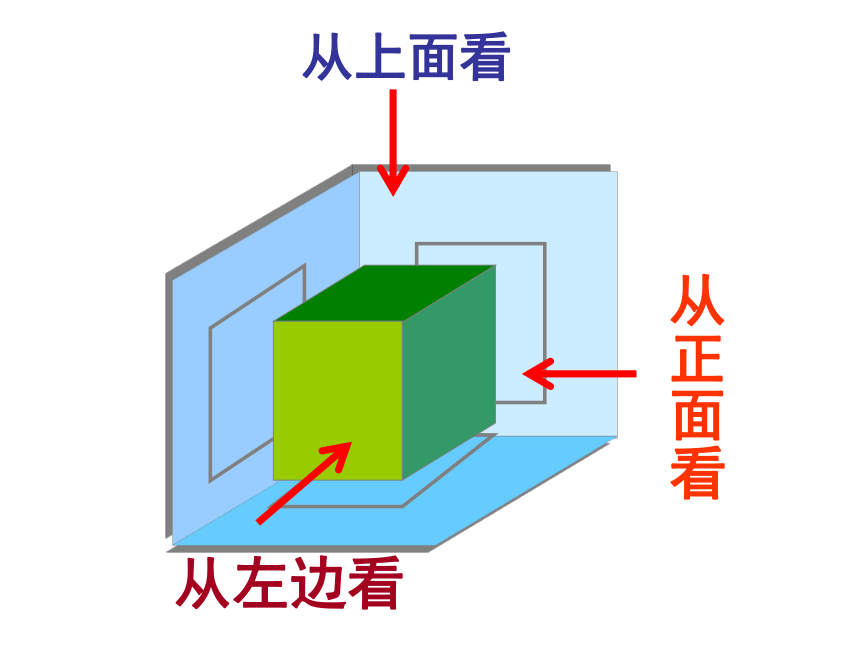

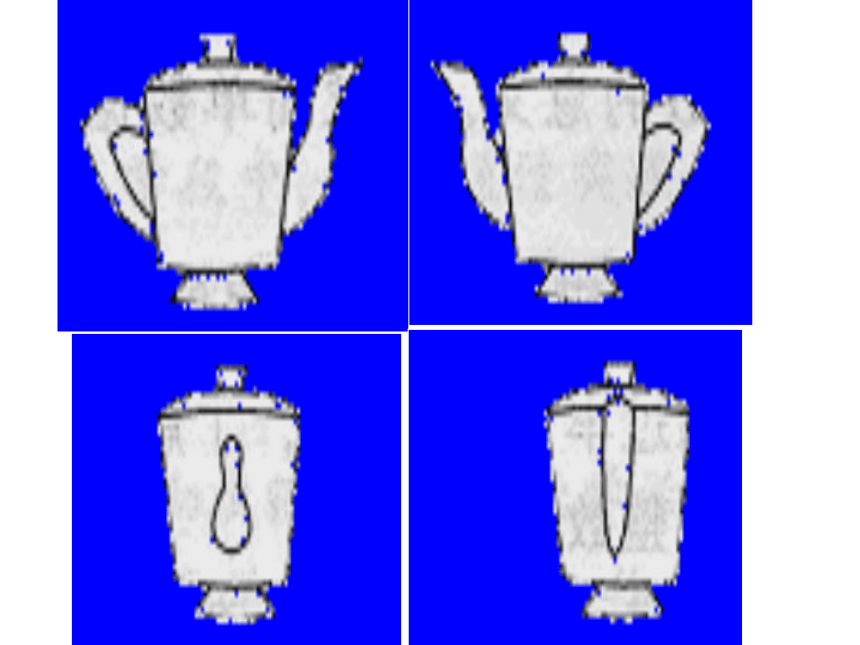

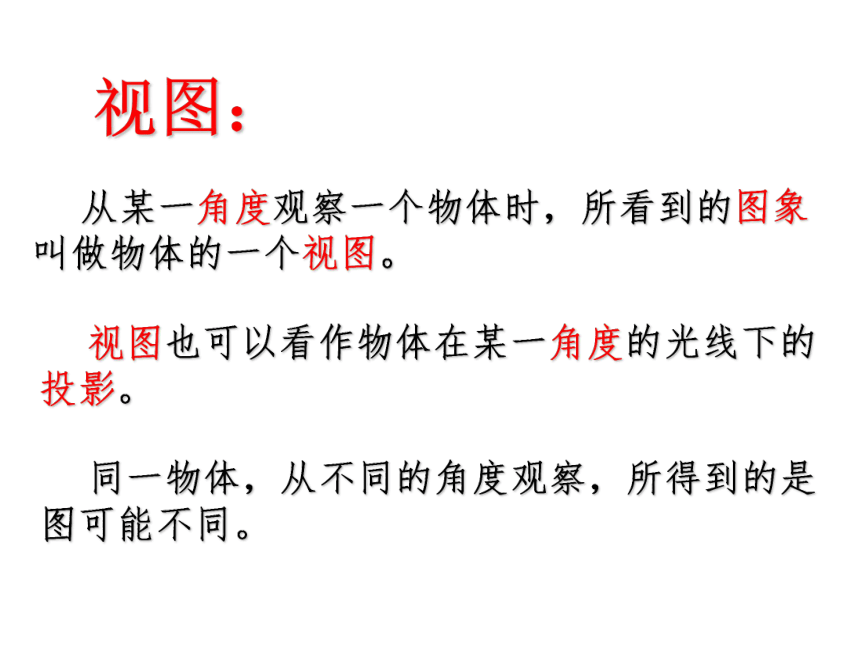

而是不断的学习. ----高斯29.2.1 三视图横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼视图： 从某一角度观察一个物体时，所看到的图象叫做物体的一个视图。 视图也可以看作物体在某一角度的光线下的投影。 同一物体，从不同的角度观察，所得到的是图可能不同。数学中我们从三个不同方向看同一物体:从上面看从左边看从正面看正面侧面水平面主视图俯视图左视图三视图的概念: 从三个不同方向看同一物体.从前向后看到的图叫主视图，从左向右看到的图叫左视图，从上向下看到的图叫俯视图。 画视图时：主视图与俯视图的长对正，
主视图与左视图的高平齐，
左视图与俯视图的宽相等．侧面水平面主视图俯视图左视图看得见部分画实线，看不见部分画虚线。主视图左视图俯视图长对正,高平齐,宽相等.正六棱柱侧视图.侧视图× 例1 画出图所示一些基本几何体的三视图．圆
柱主视图俯视图左视图三棱柱主视图俯视图左视图四棱锥主视图俯视图左视图球主视图俯视图左视图例2 画出图所示的支架（一 种小零件）的三视图．主视图俯视图左视图例3 图是一根钢管的直观图，画出它的三视图．看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线．主视图俯视图左视图基础练习1、俯视图为圆的几何体是 ， 。
2、画视图时，看得见的轮廓线通常画成 ，看不见的部分通常画成 。
3、举两个左视图是三角形的物体例子： ， 。4、请将六棱柱的三视图名称填在相应的横线上。
圆柱球实线虚线正三棱锥圆锥俯视图主视图左视图5、圆柱对应的主视图是（ ）A B C D6、小明从正面观察下图所示的两个物体，看到的是 ( )CC7、有一实物如图，那么它的主视图是 ( )8、如图是正三菱柱，它的主视图正确的是( )BB9、小琳过14周岁生日，父母为她预定的生日蛋糕如图所示，它的主视图应该是（ ）C10、画出下列立体图形的三视图。11、指出左面三个平面图形是右面这个物体的三视图中的哪个视图。（ （ （ 正视图)俯视图)左视图) 视图 ⒉你能想像出它们的主视图、左视图和俯视图吗？⒈图中的几何体你认识吗？⒊你能画出它们吗？ 视图 实线与虚线的区别
主视图与左视图
矩形宽的不同再见
