16.4 变阻器 同步练习
一、单选题

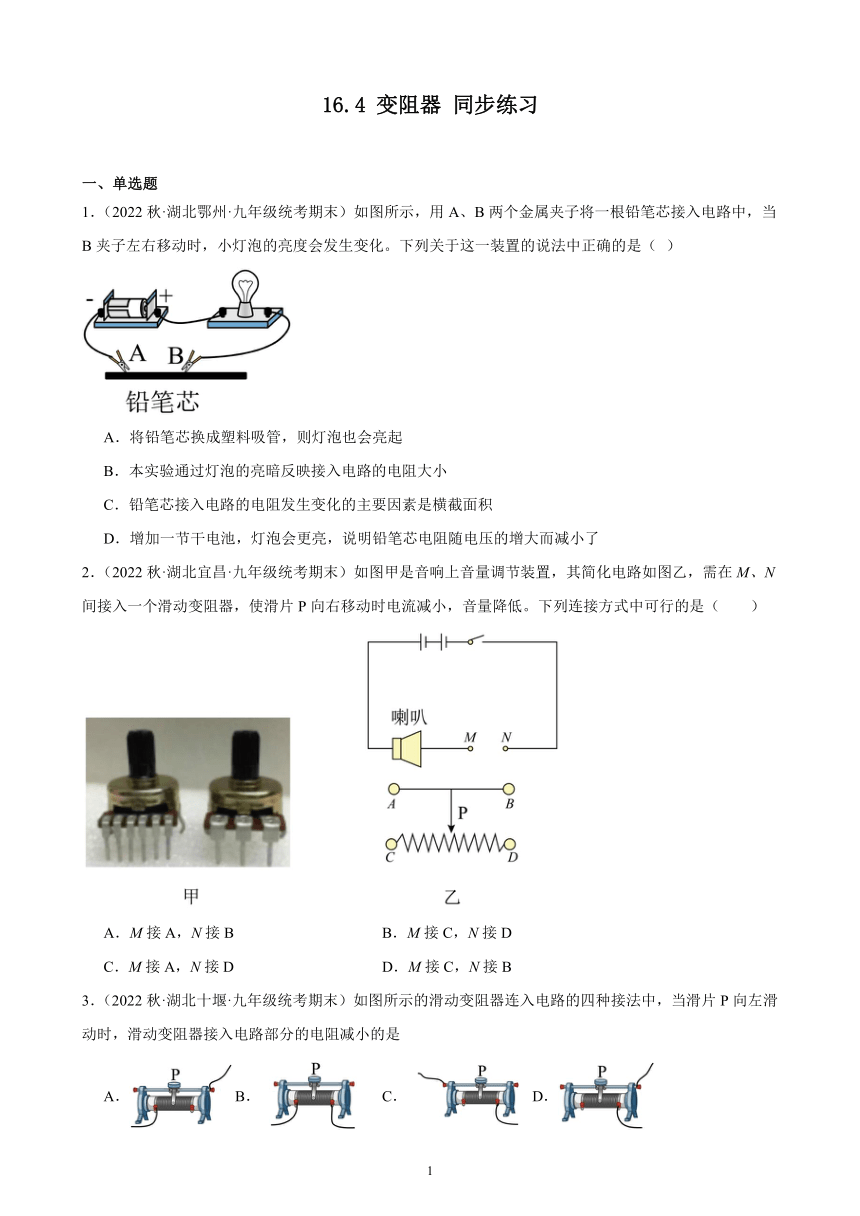

1．（2022秋·湖北鄂州·九年级统考期末）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中正确的是（ ）
A．将铅笔芯换成塑料吸管，则灯泡也会亮起
B．本实验通过灯泡的亮暗反映接入电路的电阻大小
C．铅笔芯接入电路的电阻发生变化的主要因素是横截面积
D．增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
2．（2022秋·湖北宜昌·九年级统考期末）如图甲是音响上音量调节装置，其简化电路如图乙，需在M、N间接入一个滑动变阻器，使滑片P向右移动时电流减小，音量降低。下列连接方式中可行的是（　　）
A．M接A，N接B B．M接C，N接D
C．M接A，N接D D．M接C，N接B
3．（2022秋·湖北十堰·九年级统考期末）如图所示的滑动变阻器连入电路的四种接法中，当滑片P向左滑动时，滑动变阻器接入电路部分的电阻减小的是
A．B． C． D．

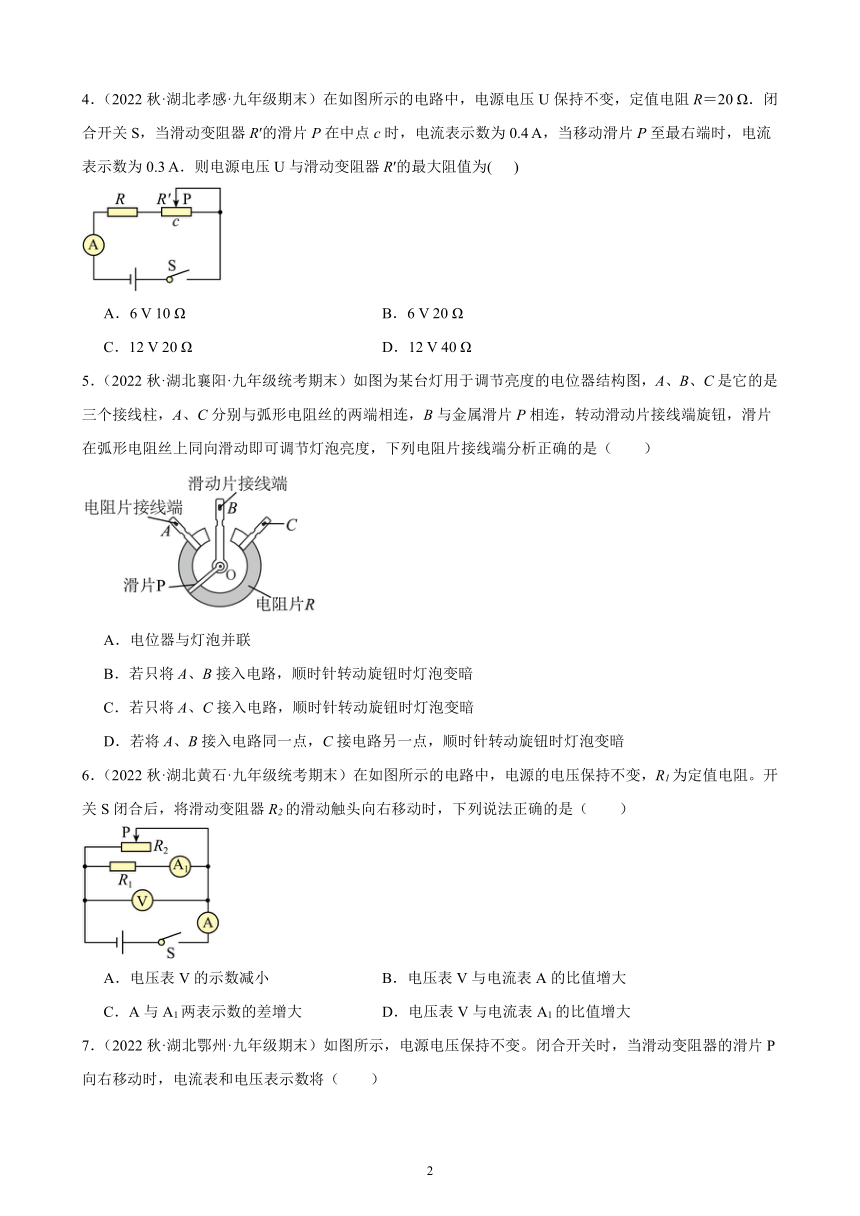

4．（2022秋·湖北孝感·九年级期末）在如图所示的电路中，电源电压U保持不变，定值电阻R＝20 Ω．闭合开关S，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4 A，当移动滑片P至最右端时，电流表示数为0.3 A．则电源电压U与滑动变阻器R′的最大阻值为( )
A．6 V 10 Ω B．6 V 20 Ω
C．12 V 20 Ω D．12 V 40 Ω
5．（2022秋·湖北襄阳·九年级统考期末）如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的是三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动滑动片接线端旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列电阻片接线端分析正确的是（　　）
A．电位器与灯泡并联
B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗
C．若只将A、C接入电路，顺时针转动旋钮时灯泡变暗
D．若将A、B接入电路同一点，C接电路另一点，顺时针转动旋钮时灯泡变暗
6．（2022秋·湖北黄石·九年级统考期末）在如图所示的电路中，电源的电压保持不变，R1为定值电阻。开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是（　　）
A．电压表V的示数减小 B．电压表V与电流表A的比值增大
C．A与A1两表示数的差增大 D．电压表V与电流表A1的比值增大
7．（2022秋·湖北鄂州·九年级期末）如图所示，电源电压保持不变。闭合开关时，当滑动变阻器的滑片P向右移动时，电流表和电压表示数将（　　）
A．变大、变小 B．不变、不变 C．变小、不变 D．不变、变大

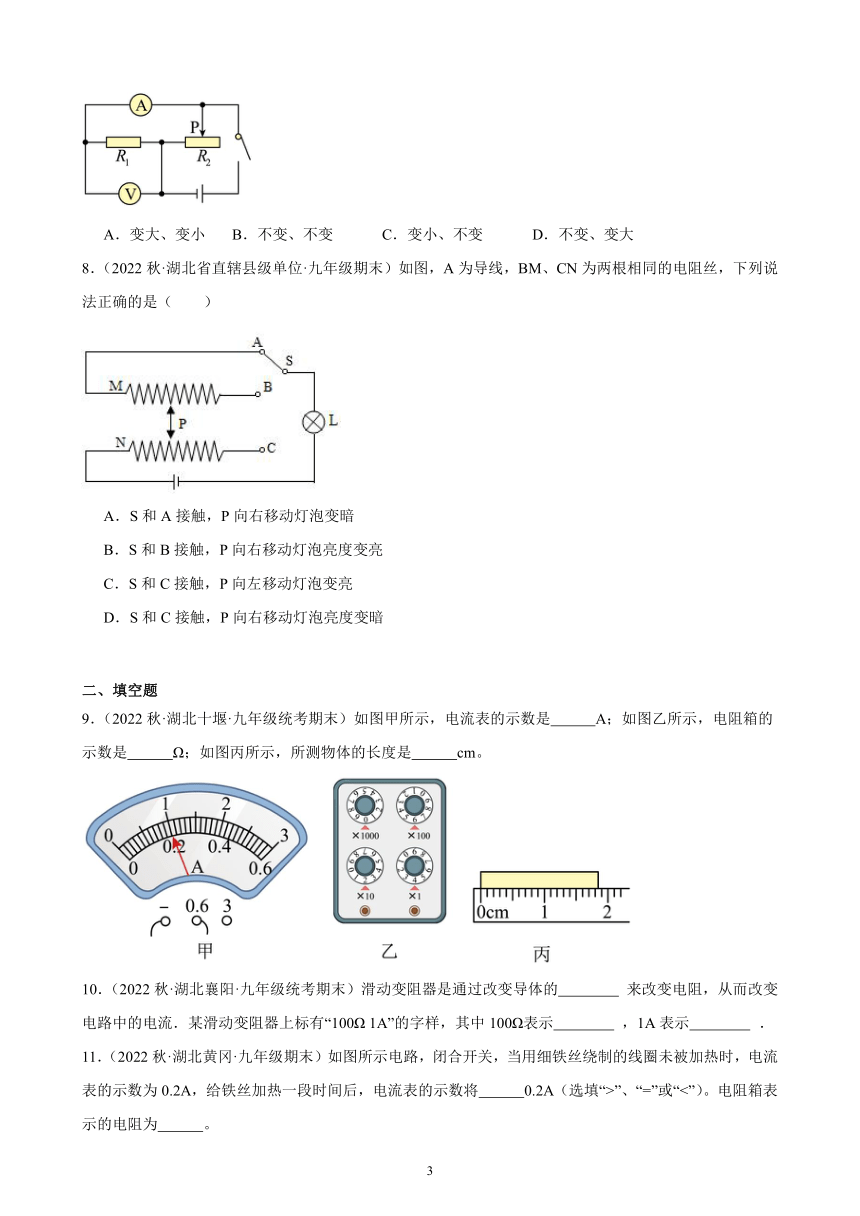

8．（2022秋·湖北省直辖县级单位·九年级期末）如图，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是（　　）
A．S和A接触，P向右移动灯泡变暗
B．S和B接触，P向右移动灯泡亮度变亮
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P向右移动灯泡亮度变暗
二、填空题
9．（2022秋·湖北十堰·九年级统考期末）如图甲所示，电流表的示数是 A；如图乙所示，电阻箱的示数是 Ω；如图丙所示，所测物体的长度是 cm。
10．（2022秋·湖北襄阳·九年级统考期末）滑动变阻器是通过改变导体的 来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示 ，1A表示 ．
11．（2022秋·湖北黄冈·九年级期末）如图所示电路，闭合开关，当用细铁丝绕制的线圈未被加热时，电流表的示数为0.2A，给铁丝加热一段时间后，电流表的示数将 0.2A（选填“>”、“=”或“<”）。电阻箱表示的电阻为 。

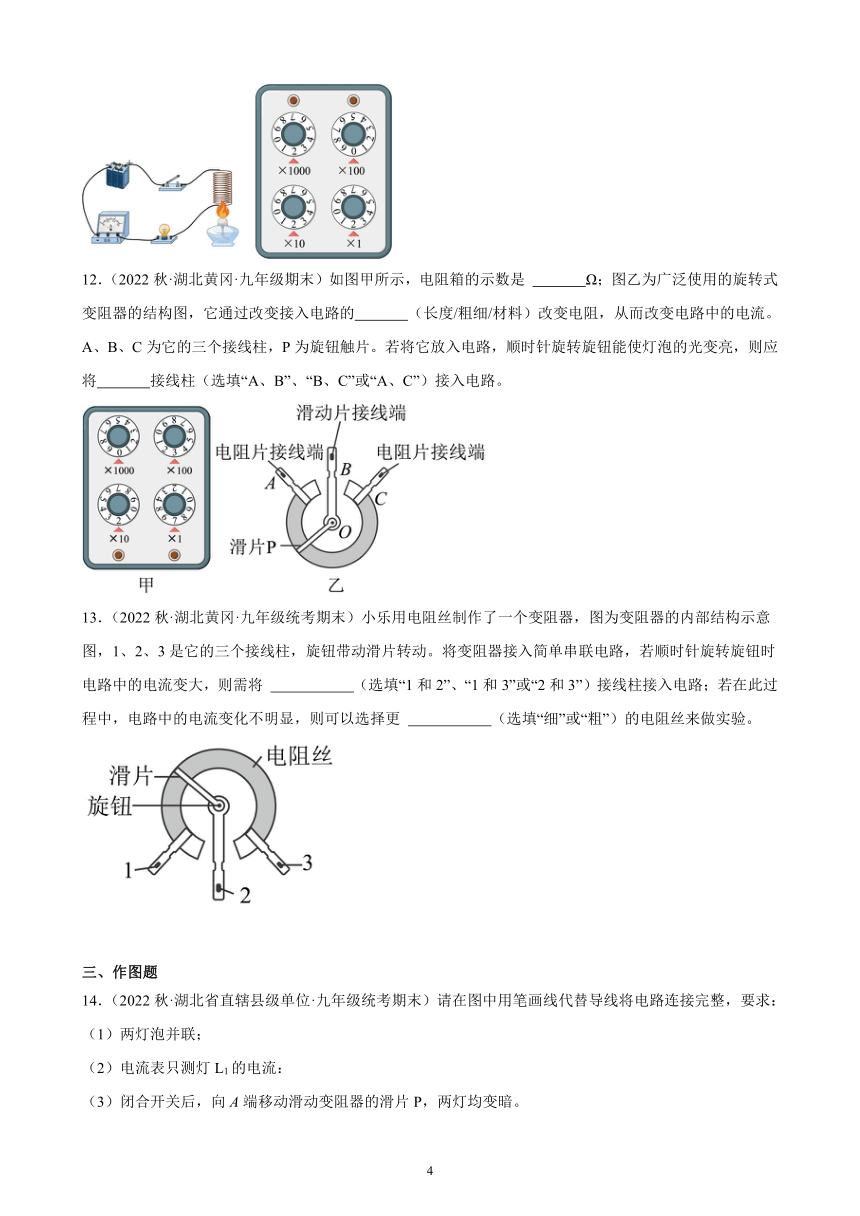

12．（2022秋·湖北黄冈·九年级期末）如图甲所示，电阻箱的示数是 Ω；图乙为广泛使用的旋转式变阻器的结构图，它通过改变接入电路的 （长度/粗细/材料）改变电阻，从而改变电路中的电流。A、B、C为它的三个接线柱，P为旋钮触片。若将它放入电路，顺时针旋转旋钮能使灯泡的光变亮，则应将 接线柱（选填“A、B”、“B、C”或“A、C”）接入电路。
13．（2022秋·湖北黄冈·九年级统考期末）小乐用电阻丝制作了一个变阻器，图为变阻器的内部结构示意图，1、2、3是它的三个接线柱，旋钮带动滑片转动。将变阻器接入简单串联电路，若顺时针旋转旋钮时电路中的电流变大，则需将 （选填“1和2”、“1和3”或“2和3”）接线柱接入电路；若在此过程中，电路中的电流变化不明显，则可以选择更 （选填“细”或“粗”）的电阻丝来做实验。
三、作图题
14．（2022秋·湖北省直辖县级单位·九年级统考期末）请在图中用笔画线代替导线将电路连接完整，要求：
（1）两灯泡并联；
（2）电流表只测灯L1的电流：
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗。

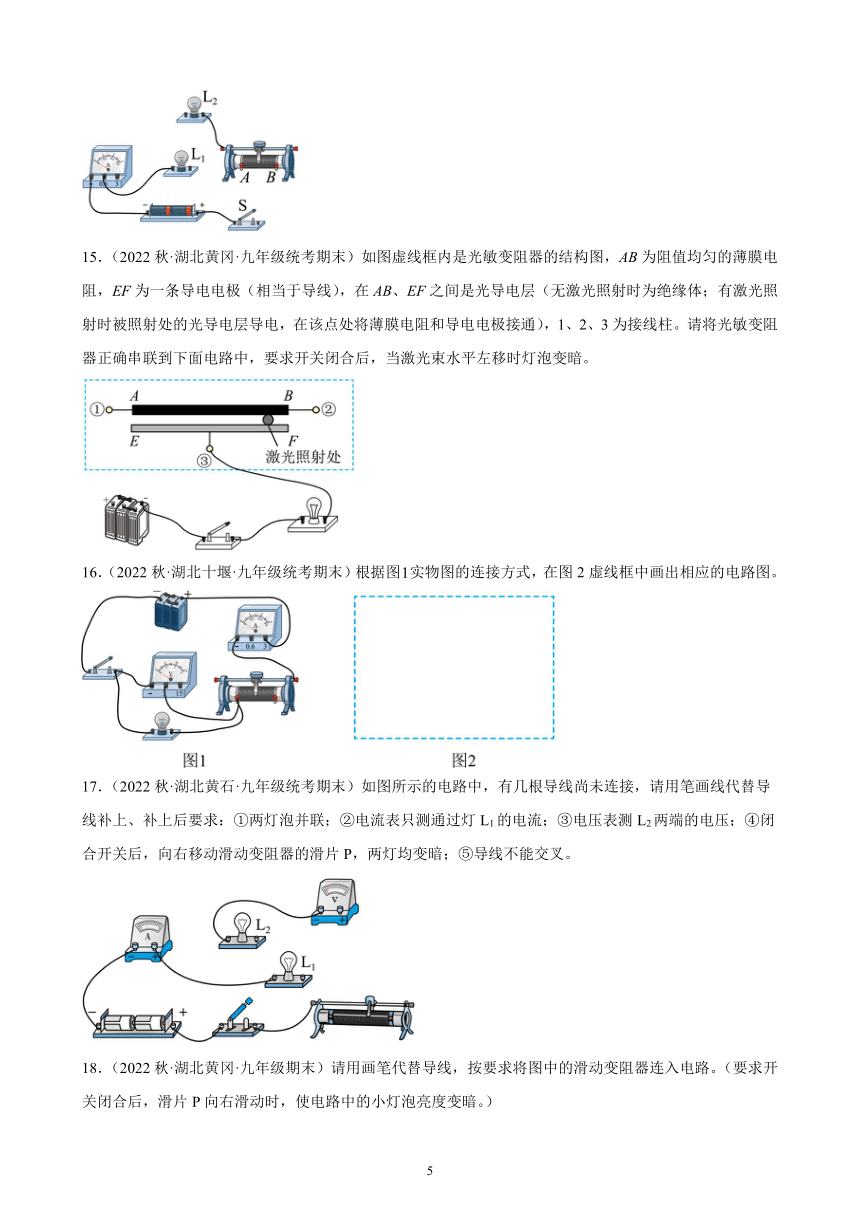

15．（2022秋·湖北黄冈·九年级统考期末）如图虚线框内是光敏变阻器的结构图，AB为阻值均匀的薄膜电阻，EF为一条导电电极（相当于导线），在AB、EF之间是光导电层（无激光照射时为绝缘体；有激光照射时被照射处的光导电层导电，在该点处将薄膜电阻和导电电极接通），1、2、3为接线柱。请将光敏变阻器正确串联到下面电路中，要求开关闭合后，当激光束水平左移时灯泡变暗。
16．（2022秋·湖北十堰·九年级统考期末）根据图实物图的连接方式，在图2虚线框中画出相应的电路图。
17．（2022秋·湖北黄石·九年级统考期末）如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上、补上后要求：①两灯泡并联；②电流表只测通过灯L1的电流；③电压表测L2两端的电压；④闭合开关后，向右移动滑动变阻器的滑片P，两灯均变暗；⑤导线不能交叉。
18．（2022秋·湖北黄冈·九年级期末）请用画笔代替导线，按要求将图中的滑动变阻器连入电路。（要求开关闭合后，滑片P向右滑动时，使电路中的小灯泡亮度变暗。）
19．（2022秋·湖北黄冈·九年级期末）要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流，滑片向右移动灯泡变亮。注意：电源为两节干电池。电路图画在方框内：
20．（2022秋·湖北鄂州·九年级期末）连接实物图并在虚线框内画出对应的电路图，要求：
①用滑动变阻器来调节灯泡L1的亮度，并且当滑片P向左移动时，灯泡L1变亮；
②L1与L2互不影响；
③开关控制整个电路。
四、实验题
21．（2022秋·湖北十堰·九年级统考期末）小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验，下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗 ；(导线不允许交叉)
（2）连接电路时，开关应该处于 状态；
（3）连接好电路，闭合开关前，滑动片应该置于 端（选填A或B）；
（4）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转．造成这一现象的原因可能是 。
A．电灯断路 B．变阻器断路
C．变阻器短路 D．电灯短路了
参考答案：
1．B
【详解】A．铅笔芯是导体，塑料吸管是绝缘体，把铅笔芯换成塑料吸管，电路没有接通，灯泡不会亮，故A错误；
B．接入电路的电阻越大，电路中的电流越小，灯泡会越暗，所以可以通过灯泡的亮暗反映接入电路的电阻大小，故B正确；
C．当B夹子左右移动时，铅笔芯接入电路的长度发生变化，导致接入电路的阻值发生变化，故C错误；
D．电阻是导体自身的一种性质，只与导体的材料、长度、横截面积、温度有关，与电压、电流无关，故D错误。
故选B。
2．D
【详解】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻大小的，它的正确接法是“一上一下”。当滑片P向右移动，电流表示数减小，则滑动变阻器接入电路的电阻值应增大，所以应将A、C或B、C接入电路，故ABC不符合题意；D符合题意。
故选D。
3．A
【详解】试题分析：滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分．当滑片滑动时，接入电路的电阻丝变长，则电阻变大，变短则电阻变小．A图中滑片右边的电阻线接入了电路，当滑片P向左滑动时，接入电路的电阻丝的长度变长，电阻变大，所以A选项不正确．B图中将变阻器的下面两个接线柱连入电路，当滑片P向左滑动时，不会改变连入电路的电阻丝的长度，所以不会改变电阻，所以B选项不正确．C图中滑片左边的电阻线接入了电路，当滑片P向左滑动时，接入电路的电阻丝的长度变短，电阻变小，所以C选项正确．D图中滑片右边的电阻线接入了电路，当滑片P向左滑动时，接入电路的电阻丝的长度变长，电阻变大，所以D选项不正确．故选C．
考点：滑动变阻器的使用
4．C
【详解】当滑片P在中点c时，电流表示数为0.4A:
当移动滑片P至最右端时，电流表示数为0.3 A:
联立求解：
5．D
【详解】A．电位器改变灯泡的亮度时，电位器应与灯泡串联在电路中，故A错误；
B．若只将A、B接入电路，则滑片左边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电流变大，灯泡变亮，故B错误；
C．若只将A、C接入电路，则电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D．若将A、B接入电路同一点，C接入电路的另一点时，导线把滑动变阻器的左半段短路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接入电路的电阻变大，通过灯泡的电流变小，灯泡变暗，故D正确。
故选D。
6．B
【详解】根据电路图可知，开关S闭合后，R1和R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电流表V测电源两端的电压；
A．因为被测电源两端的电压，而电源的电压保持不变，所以电流电压表V的示数不变，故A错误；
BCD．因为开关S闭合后，R1和R2并联，所以当将滑动变阻器R2的滑动触头向右移动时，滑动变阻器R2的阻值变大，通过R2的电流变小，但不会影响电流表A1的示数，所以电流表A1的示数不变，电流表A的示数变小，因此电压表V与电流表A1的比值不变，A与A1两表示数的差减小，电压表V与电流表A的比值增大，故B正确，CD错误。
故选B。
7．B
【详解】由图可知，该电路为并联电路，电压表测量电源的电压，电流表测量通过定值电阻的电流；闭合开关时，当滑动变阻器的滑片P向右移动时，由于并联电路中各支路互不影响，所以通过定值电阻的电流不变，电流表示数不变；由于电源电压不变，所以电压表示数不变，故ACD不符合题意，B符合题意。
故选B。
8．A
【详解】A．S和A接触，则滑动变阻器接入的部分为MP、PN，故当P向右移动时，PM、PN长度都变大，且两电阻串联，故总电阻变大，灯泡变暗，故A选项正确；
B．S和B接触，则滑动变阻器接入的部分为BP、PN，当P向右移动时，滑动变阻器的总长度不变，故电阻不变，故灯泡的亮度不变，故B选项错误；
CD．S和C接触，滑动变阻器CN全部接入，滑片不起作用，无法调节阻值，故灯泡的亮度不变，故CD选项错误。
故选A。
9． 0.2 624 1.86（1.84--1.88均可得分）
【详解】[1]电流表使用的0~0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流表的示数为0.2A。
[2]变阻箱的示数
R=6×100Ω+2×10Ω+4×1Ω=624Ω
[3]由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；物体左侧与0刻度线对齐，刻度尺读数时需要估读，则物体的长度为1.86cm。
10． 长度 其最大阻值为100Ω 允许通过它的最大电流是1A
【详解】滑动变阻器实际就是绕成螺旋的电阻丝，移动滑片时接入电路中的电阻丝长度发生改变，故滑动变阻器是通过改变导体的长度来改变电阻，从而改变电路中的电流．某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示该滑动变阻器的最大阻值为100Ω，1A表示允许通过该滑动变阻器的最大电流为1A．
11． < 2022
【详解】[1]导体的电阻受温度影响，温度越高电阻丝的电阻越大，所以给铁丝加热一段时间后，电路中的总电阻就越大，由可知，电流就会变小，所以电流表的示数将小于0.24A。
[2]电阻箱表示的电阻为
12． 327 长度 A、B
【详解】[1]如图所示的电阻箱电阻阻值为
[2][3]其他条件不变时，电阻的阻值和电阻的长度有关，故旋转式变阻器是通过改变有效长度改变电阻的；顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知，电路中电阻变小，即变阻器接入电路的电阻变小，则由图可知应将A、B接线柱接入电路与灯泡串联。
13． 2和3 细
【详解】[1]将变阻器接入简单串联电路，要能起到变阻作用，必须将“2”接入电路；若顺时针旋转旋钮时电路中的电流变大，则连入电阻变小，连入电阻丝的长度变小，所以连入的另一个接线柱是3，即将“2和3”接线柱接入电路。
[2]若电路中的电流变化不明显，说明电阻变化不明显，即在移动相同距离（改变相同长度）时电阻变化变大，为了使电阻变化大，可以选择更细的电阻丝。
14．
【详解】两灯泡并联；电流表只测灯L1的电流，电流表与灯L1串联；闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗，可知滑动变阻器连接在干路上，移动滑片时，两灯电压都变小，故变阻器的电压变大，由分压原理可知变阻器连入电路的电阻变大，故变阻器右下接线柱连入电路与两灯并联的部分串联，如下所示：

15．
【详解】题目要求光敏电阻串联入电路中，光敏变阻器类似于滑动变阻器，现要求开关闭合后，当激光束水平左移时灯泡变暗，说明电路中电流减小电阻增大，所以左移时薄膜电阻接入长度要增大，电源正极应与②相连。作图如下：
16．
【详解】由图可知，电流从正极出发经电流表、滑动变阻器、小灯泡、开关回负极，电压表测量灯泡两端电压，电路图如下图所示：
17．
【详解】根据题意可知，闭合开关后，向右端移动滑动变阻器的滑片P，两灯均变暗，所以两个灯泡并联后，再与滑动变阻器串联，且滑动变阻器连接下面左端的接线柱；电流表在灯泡L1这一支路，只测通过灯泡L1的电流；电压表测L2两端的电压，所以电压表并联在灯泡L2两端，如图所示
18．
【详解】滑片P向右滑动时，使电路中的小灯泡亮度变暗，则电路中电流变小，接入电路的电阻变大，故滑片以左电阻丝连入电路中，与灯串联，如图所示：
19．详情见解析
【详解】和并联，开关控制整个电路，说明开关位于干路中；电流表测总电流，因此电流表串联在干路中；电压表测的电压，因此电压表并联在两端；滑动变阻器改变通过的电流，因此滑动变阻器与串联，且滑片向右移动灯泡变亮，即滑片向右移动时接入电路中电阻变小。连接实物图时可以按先串后并的原则进行连接：从电源的一极开始出发，其次将开关和其中的一条支路连接完成后，再将另一条支路并联在相应的位置即可。
20．
【详解】经分析可知，L1与L2并联，滑动变阻器左下方接线柱和任意上方接线柱与灯泡L1串联，开关位于干路，实物图的连接和电路图如下图所示：
21． 断开 B端 D
【详解】（1）电压表应并联到灯泡的两端，滑动变阻器采用一上一下的接法；变阻器滑动片向右移动时灯变暗，则滑动变阻器的电阻变大，故下端应接A点，连接如图所示：
（2）为了保护电路，连接电路时，开关应断开。
（3）为了保护电路，闭合开关前，应将滑动变阻器接入电路的阻值调至最大，即滑片移到B端。
（4）电流表指针正常偏转，说明整个电路是通路，电压表测量的是灯泡两端的电压，电压表示数为零，可能是灯泡短路，故选D。
