19.1 家庭电路
九年级物理全一册 人教版
-

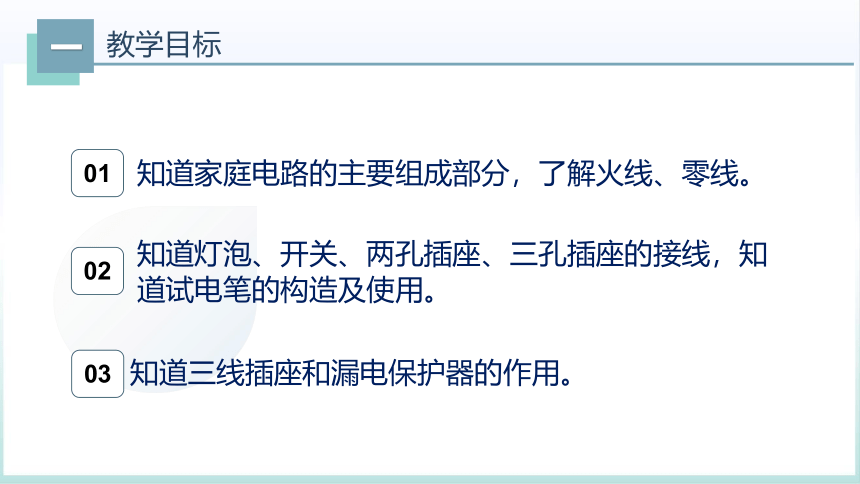

教学目标
一
01
知道家庭电路的主要组成部分，了解火线、零线。
02
知道灯泡、开关、两孔插座、三孔插座的接线，知道试电笔的构造及使用。
03
知道三线插座和漏电保护器的作用。
课堂引入
二
夜幕降临，华灯初上，一栋栋高楼大厦因灯光而璀璨，繁华的城市亮丽而温馨。，家人团聚，听音乐，看电视……实现这一切，电的作用无可替代！
夜幕降临
华灯初上
课堂引入
二

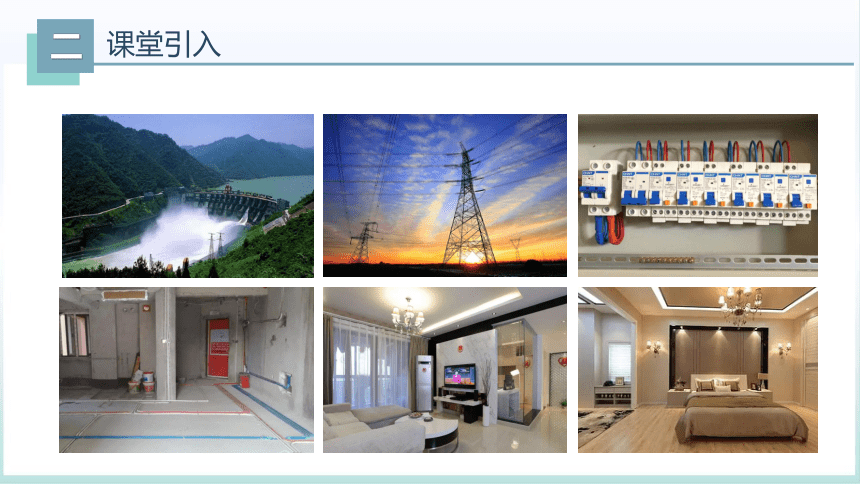

课堂引入
二

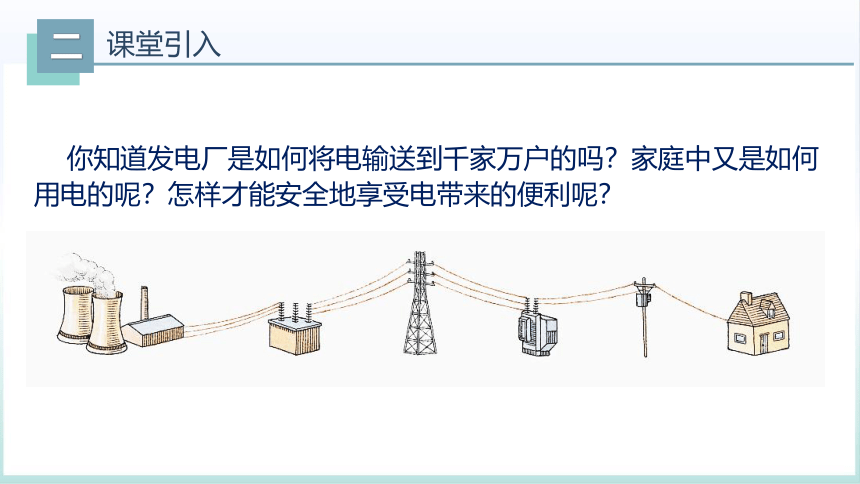

你知道发电厂是如何将电输送到千家万户的吗？家庭中又是如何用电的呢？怎样才能安全地享受电带来的便利呢？

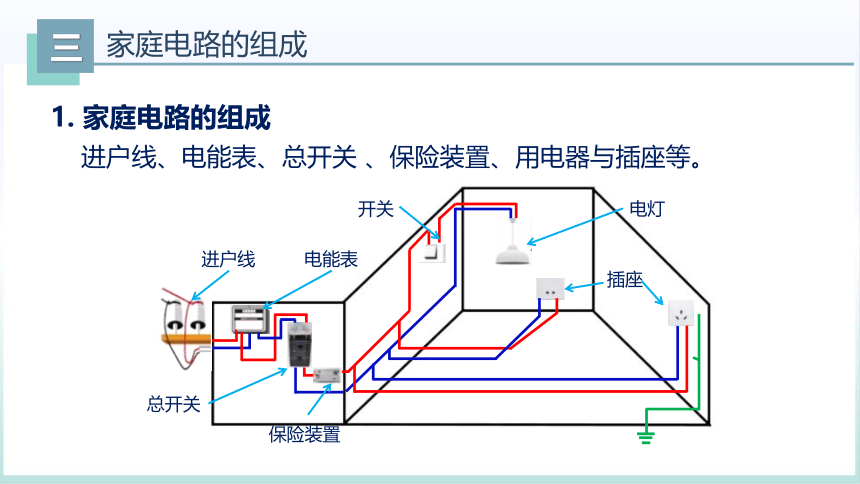

1. 家庭电路的组成
进户线
电能表
总开关
保险装置
电灯
插座
开关
家庭电路的组成
三
进户线、电能表、总开关 、保险装置、用电器与插座等。
家庭电路的组成
三

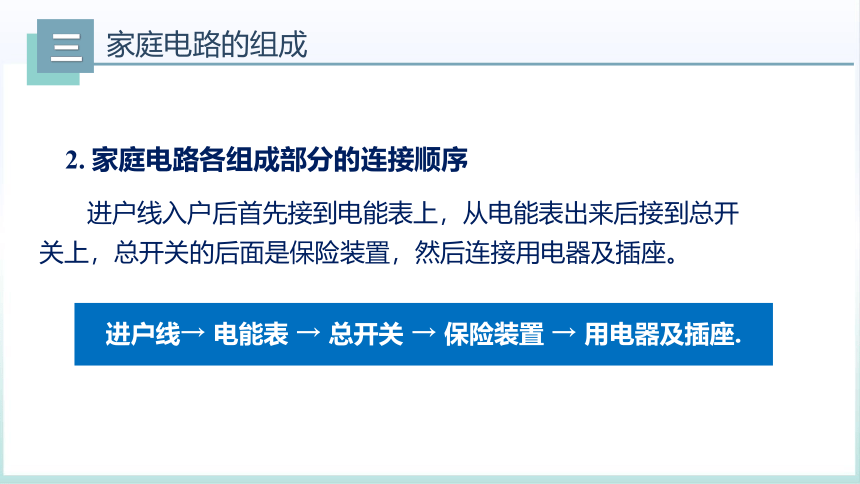

2. 家庭电路各组成部分的连接顺序
进户线入户后首先接到电能表上，从电能表出来后接到总开关上，总开关的后面是保险装置，然后连接用电器及插座。
进户线→ 电能表 → 总开关 → 保险装置 → 用电器及插座.
家庭电路的组成
三
3. 家庭电路中各部分的安装特点及作用
（1）进户线
① 为用户提供电能来源，由户外低压电力网提供，电压为220V。
② 作用：连接户外供电电路与户内用电电路，输送电能。
从户外的低压电网引进室内的进户线有两根，一根是零线N，另一根是火线L。中性线与大地间没有电压，相线与中性线的电压是220V。
零线
火线
家庭电路的组成
三

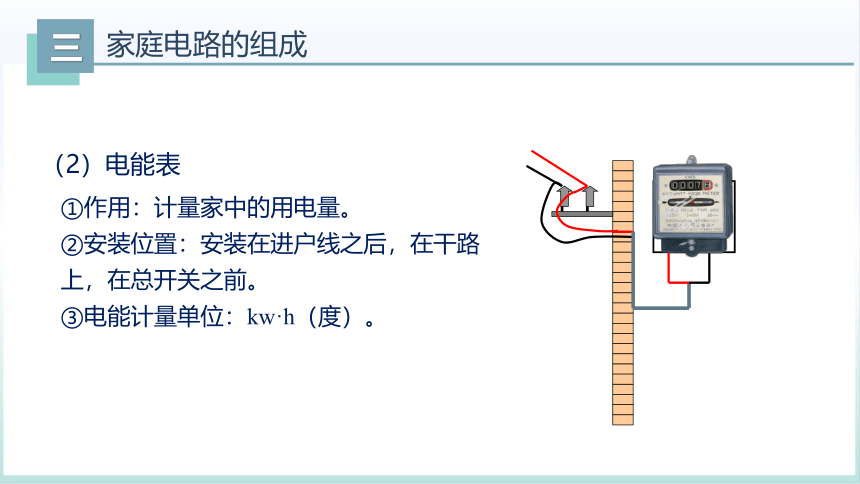

（2）电能表
①作用：计量家中的用电量。
②安装位置：安装在进户线之后，在干路上，在总开关之前。
③电能计量单位：kw·h（度）。
家庭电路的组成
三
（3）总开关
①作用：接通和切断电路，便于更换电器或维修设备。
②安装位置：串联在在干路上，接在电能表后，保险装置前。
③种类：闸刀开关、空气开关。
家庭电路的组成
三
④闸刀开关安装方法
静触头一定要在上边，切不可倒装。
电源线
静触头
动触头
火线进

零线进

火线出

零线出

家庭电路的组成
三

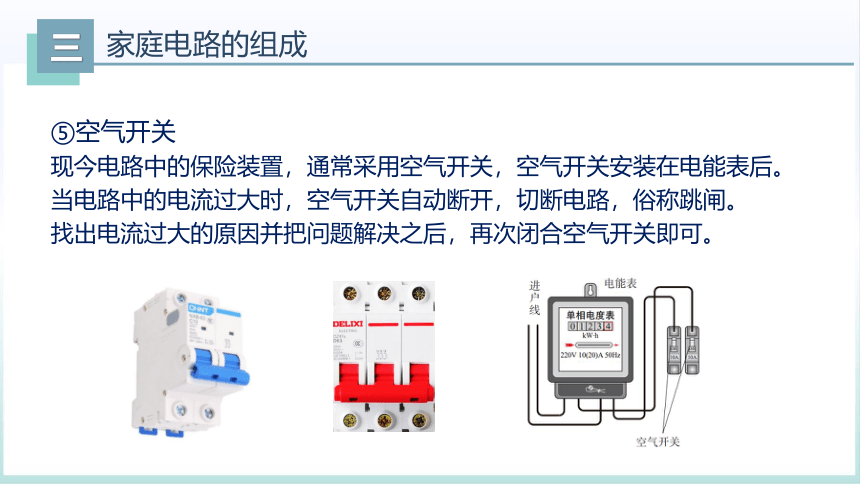

⑤空气开关
现今电路中的保险装置，通常采用空气开关，空气开关安装在电能表后。
当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
找出电流过大的原因并把问题解决之后，再次闭合空气开关即可。
家庭电路的组成
三
支路开关：与所控制的用电器串联，接在火线与被控制用电器之间，控制各支路的通断。
支路
干路
家庭电路的组成
三
（4）保险装置——熔丝（也叫保险丝）
①作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
②材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
家庭电路的组成
三
插入式保险盒
③保险丝的接法
保险丝
保险丝
闸刀开关保险盒
家庭电路的组成
三
保险丝安装在干路火线上，总开关后方。
保险丝不能单独安装在零线上，原因是
当保险丝熔断，则零线断路，火线通路，
容易触电。
④保险丝安装位置
家庭电路的组成
三
火线和零线
四
火线
零线
大地
0 V
220 V
220 V
1. 火线和零线
① 进户的两条输电线中，一条叫火线(L)，另一条叫零线(N)。
② 火线跟零线之间的电压为220V。
③火线和地线间电压为220V，零线与地线间电压为0V。
思考一下
我们怎样辨别火线零线呢？
火线和零线
四
2.试电笔
螺丝刀电笔
数显电笔
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
钢笔电笔
（1）作用：辨别火线和零线；检查用电设备是否带电。
（2）试电笔构造：由笔尖金属体、电阻（阻值大）、氖管、弹簧和笔尾金属体依次相连而成。
火线和零线
四
（3）试电笔原理
被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。如果接触的是零线，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
氖管
试电笔电阻约100万欧
人体电阻
约2000Ω
火线
火线和零线
四
（4）使用：要用手接触笔尾的金属体，笔尖接触电线，如果氖管发光，表明接触的是火线，如果氖管不发光，表明接触的是零线。
火线和零线
四
正确√
错误×
错误×
触电危险
手必须接触笔尾金属体，笔尖接触被测的导线。
火线和零线
四
电阻约100万欧 也就是1×106Ω
人体电阻约2000Ω
Ｉ＝
Ｕ
R总
＝
220Ｖ
1×106Ω+2×103Ω
≈
2.2×10-4A
＝0.22mA
安全
Ｉ＝
Ｕ
Ｒ人
＝
220Ｖ
2×103Ω
＝
0.11A
＝110mA
危险
人体安全电流约10mA
火线和零线
四
如图所示电路,当开关S闭合后,电灯不发光。若用试零电笔在A、B、C、D各点测试,发现在A、B、C三点氖管都发光,在D点氖管不发光,是哪段电路出现了断路故障
CD段断路
思考一下
火线和零线
四
保险盒是串联接入家庭电路，还是并联接入？
熔丝
电流过大
熔断
切断电路
应串联接入家庭电路
议一议
不能，因为保险丝熔断后，用电器仍然接在火线上。
火线和零线
四
保险盒是否能串联安装在零线上？
火线、零线各安装一个保险盒，会更保险吗？
思考一下
不会，如果零线保险丝先断开，则用电器仍然危险。
火线和零线
四
用电器是如何接入家庭电路中的？
电灯与控制它的开关是一起直接接入家庭电路中的。
思考一下
火线和零线
四
台灯　热水器　空调等是通过插座接入电路中的
三线插头和漏电保护器
五
（1）各插座之间是并联的；各用电器之间都是并联；用电器与插座之间也是并联。
1.用电器与零线、火线的连接
电灯是并联
插座之间是并联
（2）控制用电器的开关要与用电器串联，并连接在火线和用电器之间。
√
×
三线插头和漏电保护器
五
(3) 白炽灯泡的连接
中心金属片接火线
金属螺旋套接零线
螺丝口灯的尾部应接在火线上，螺旋应跟零线连接。
在更换灯泡时，容易接触金属螺旋部分，由于该部分与零线相连通，所以不会发生触电事故。
三线插头和漏电保护器
五
两孔插座
三孔插座
2.插座
三线插头和漏电保护器
五
1.两孔插座的连接
两孔插座
火线
零线
接地
“左零右火”
三线插头和漏电保护器
五
氖管发光
氖管不发光
三线插头和漏电保护器
五
2.三孔插座的连接
三孔插座
火线
零线
接地
“左零右火上接地”
左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”。
三线插头和漏电保护器
五
接地线
接零线
接火线
接入大地
背面接线示意图
三线插头和漏电保护器
五
连接地线
三线插头和漏电保护器
五
【五孔插座】
接零线
接火线
接地线
三线插头和漏电保护器
五
3.三线插头
L接火线
N接零线
地线接用电器外壳
（1）三脚插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
三线插头和漏电保护器
五
火线
零线
三线插头和漏电保护器
五
火线
零线
接地
接地导线
被短路
三线插头和漏电保护器
五
让用电器金属外壳与地线优先连通，保证用电安全。
三线插头和漏电保护器
五
4.漏电保护器
（1）漏电保护器的作用：可以对人身触电、导线漏电、插座接错线、
用电器短路等故障起保护作用。
管式熔断器
家用小型塑壳断路器
三线插头和漏电保护器
五
漏电保护器
当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
三线插头和漏电保护器
五
当电路处于正常工作状态时，图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用。
（2）漏电保护器原理
三线插头和漏电保护器
五
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器的作用：
如果人站在地上不小心接触了火线，电流经过人体流入大地，这时，“漏电保护器”会迅速切断电路，对人身起到保护作用。
空气开关的作用：
当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
思考一下
三线插头和漏电保护器
五
随堂练习
六
练一练
1．仔细观察家里的电饭锅、洗衣机等用电器的插头，我们会发现有一根插脚E要长些，如图所示。那么，较长的那根插脚E接的是_________（选填“火线”“零线”或“地线”）。你认为这根插脚做长点的主要目的是________________________________________________________________________。为了确保用电的安全，日常生活中更换灯泡、搬动电器前应________电源开关。
地线
插入插头时先连接地线，拔出插头时后断开地线，防止因漏电带来的触电事故
断开
2．请用笔画线代替导线在图中连接家庭电路。要求开关控制螺口灯泡，三孔插座直接接入电路。
随堂练习
六
课堂小结
七
①进户线、电能表、总开关、保险装置、用电器、插座.
②开关、灯泡的连接：开关接在电灯与火线之间.
①火线跟零线之间的电压为220V；火线和地线之间的
电压为220V，零线与地线之间的电压为0V.
②试电笔：如果氖管发光，则接触的是火线；
如果氖管不发光，则接触的是零线.
①三线插头：上脚接用电器的外壳.
②三孔插座接法：左零右火上接地.
③漏电保护器：漏电或人触电时，会自动切断电源.
④空气开关：电流超过规定大小时，自动切断电源.
家庭电路
组 成
三线插头和漏电保护器
火线和零线
