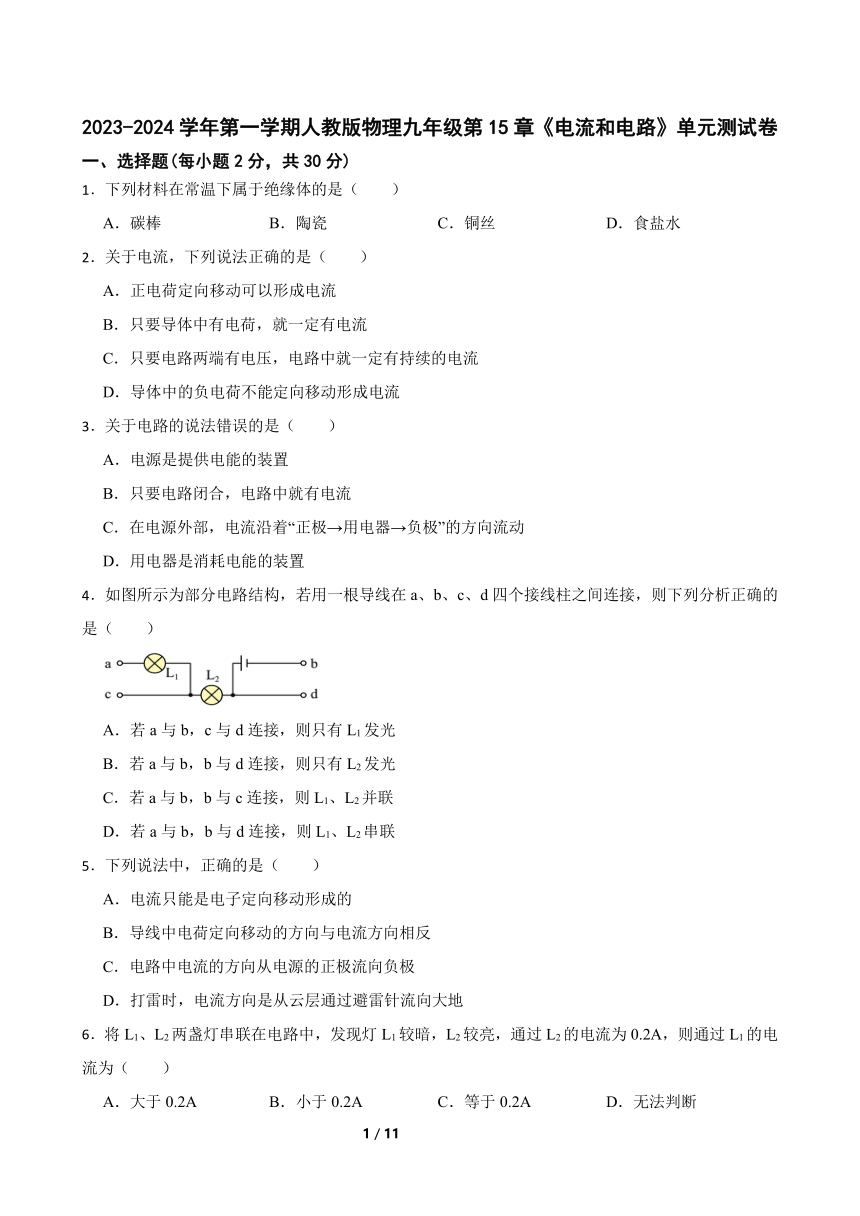

2023-2024学年第一学期人教版物理九年级第15章《电流和电路》单元测试卷
一、选择题(每小题2分，共30分)
1．下列材料在常温下属于绝缘体的是（　　）
A．碳棒 B．陶瓷 C．铜丝 D．食盐水
2．关于电流，下列说法正确的是（　　）
A．正电荷定向移动可以形成电流
B．只要导体中有电荷，就一定有电流
C．只要电路两端有电压，电路中就一定有持续的电流
D．导体中的负电荷不能定向移动形成电流
3．关于电路的说法错误的是（　　）
A．电源是提供电能的装置
B．只要电路闭合，电路中就有电流
C．在电源外部，电流沿着“正极→用电器→负极”的方向流动
D．用电器是消耗电能的装置
4．如图所示为部分电路结构，若用一根导线在a、b、c、d四个接线柱之间连接，则下列分析正确的是（　　）
A．若a与b，c与d连接，则只有L1发光
B．若a与b，b与d连接，则只有L2发光
C．若a与b，b与c连接，则L1、L2并联
D．若a与b，b与d连接，则L1、L2串联
5．下列说法中，正确的是（　　）
A．电流只能是电子定向移动形成的
B．导线中电荷定向移动的方向与电流方向相反
C．电路中电流的方向从电源的正极流向负极
D．打雷时，电流方向是从云层通过避雷针流向大地
6．将L1、L2两盏灯串联在电路中，发现灯L1较暗，L2较亮，通过L2的电流为0.2A，则通过L1的电流为（　　）
A．大于0.2A B．小于0.2A C．等于0.2A D．无法判断

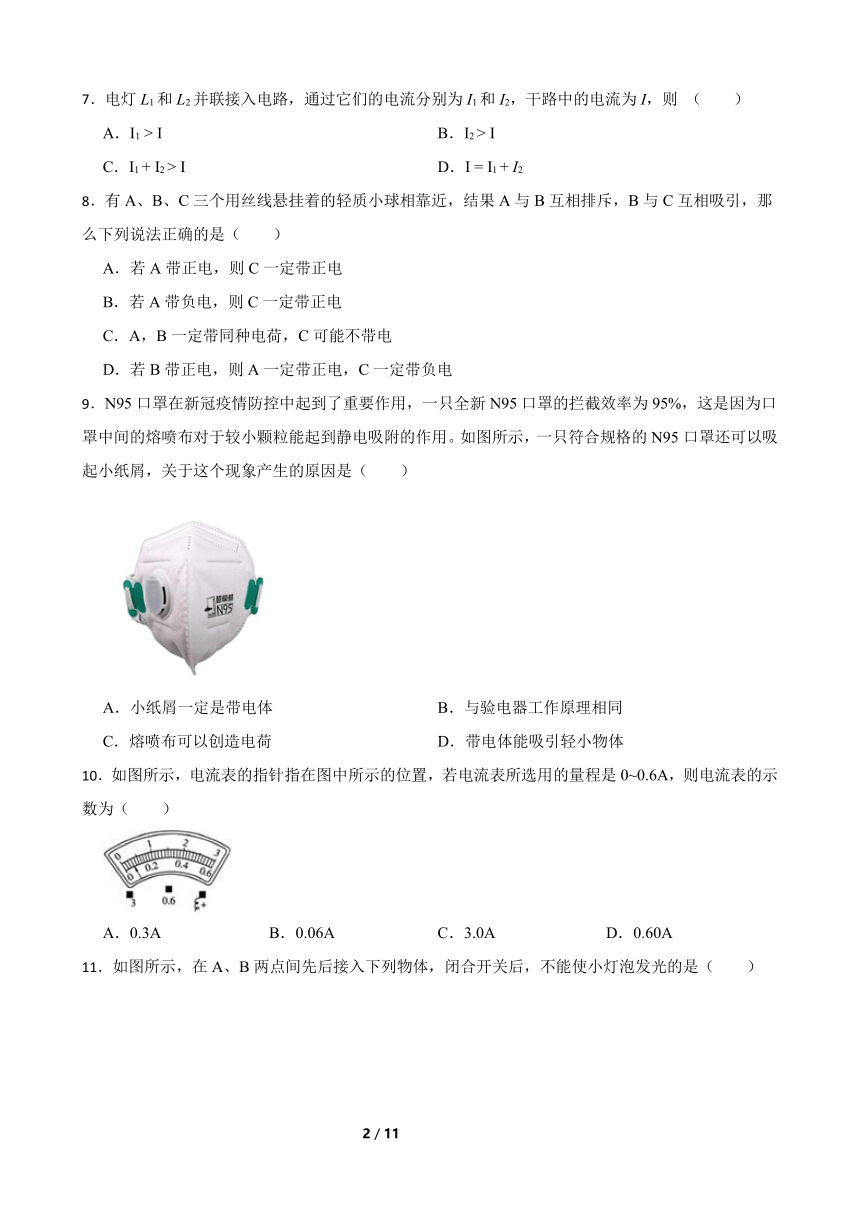

7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则 （　　）
A．I1 > I B．I2 > I
C．I1 + I2 > I D．I = I1 + I2
8．有A、B、C三个用丝线悬挂着的轻质小球相靠近，结果A与B互相排斥，B与C互相吸引，那么下列说法正确的是（　　）
A．若A带正电，则C一定带正电
B．若A带负电，则C一定带正电
C．A，B一定带同种电荷，C可能不带电
D．若B带正电，则A一定带正电，C一定带负电
9．N95口罩在新冠疫情防控中起到了重要作用，一只全新N95口罩的拦截效率为95%，这是因为口罩中间的熔喷布对于较小颗粒能起到静电吸附的作用。如图所示，一只符合规格的N95口罩还可以吸起小纸屑，关于这个现象产生的原因是（　　）
A．小纸屑一定是带电体 B．与验电器工作原理相同
C．熔喷布可以创造电荷 D．带电体能吸引轻小物体
10．如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（　　）
A．0.3A B．0.06A C．3.0A D．0.60A

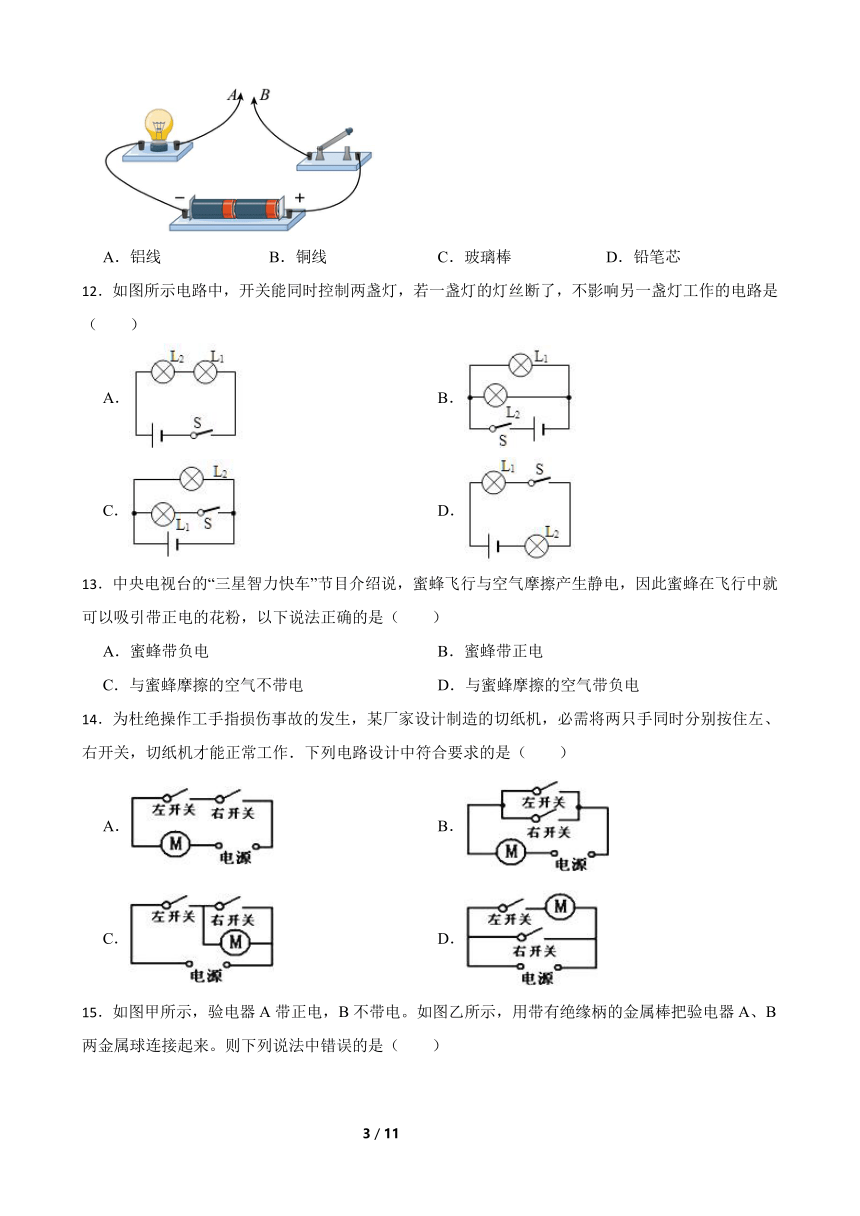

11．如图所示，在A、B两点间先后接入下列物体，闭合开关后，不能使小灯泡发光的是（　　）
A．铝线 B．铜线 C．玻璃棒 D．铅笔芯
12．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯工作的电路是（　　）
A． B．
C． D．
13．中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，以下说法正确的是（　　）
A．蜜蜂带负电 B．蜜蜂带正电
C．与蜜蜂摩擦的空气不带电 D．与蜜蜂摩擦的空气带负电
14．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（　　）
A． B．
C． D．

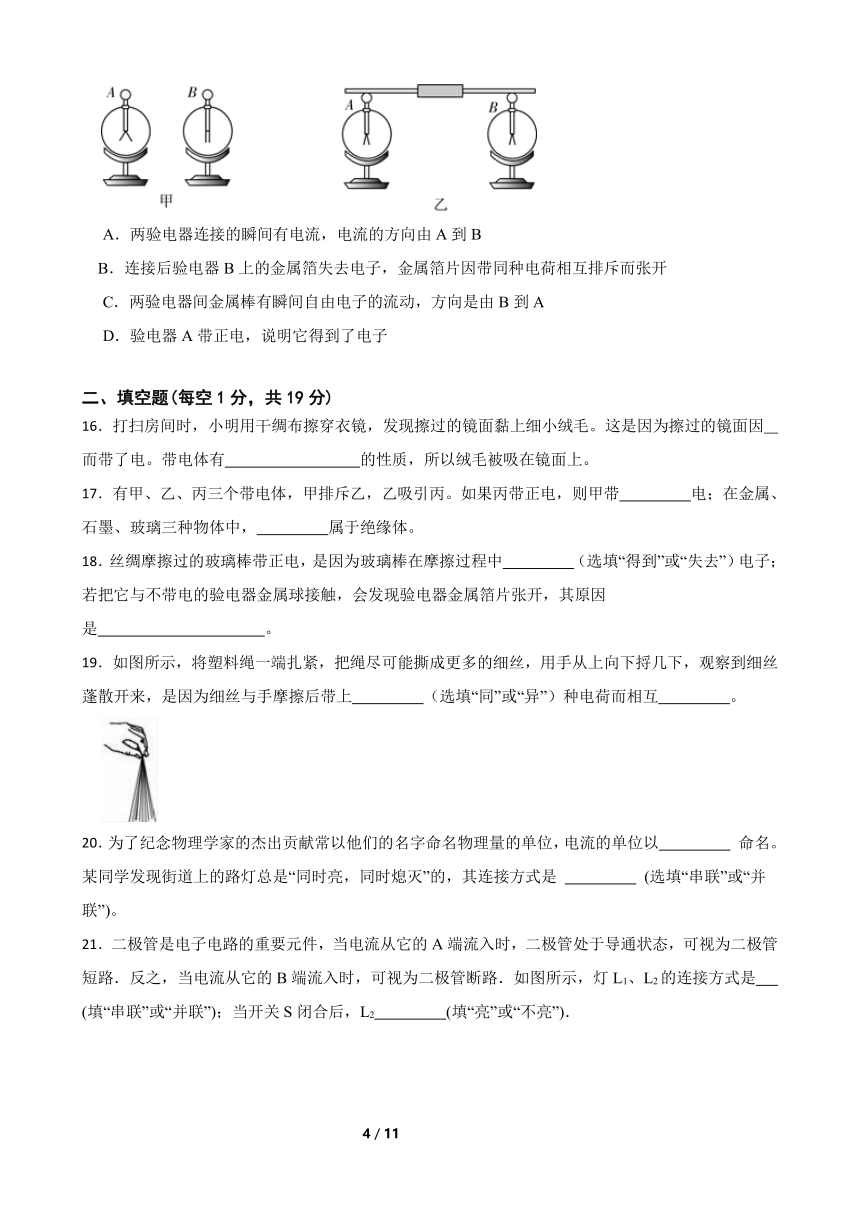

15．如图甲所示，验电器A带正电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来。则下列说法中错误的是（　　）
两验电器连接的瞬间有电流，电流的方向由A到B
B．连接后验电器B上的金属箔失去电子，金属箔片因带同种电荷相互排斥而张开
C．两验电器间金属棒有瞬间自由电子的流动，方向是由B到A
D．验电器A带正电，说明它得到了电子
二、填空题(每空1分，共19分)
16．打扫房间时，小明用干绸布擦穿衣镜，发现擦过的镜面黏上细小绒毛。这是因为擦过的镜面因　 　而带了电。带电体有　 　的性质，所以绒毛被吸在镜面上。
17．有甲、乙、丙三个带电体，甲排斥乙，乙吸引丙。如果丙带正电，则甲带　 　电；在金属、石墨、玻璃三种物体中，　 　属于绝缘体。
18．丝绸摩擦过的玻璃棒带正电，是因为玻璃棒在摩擦过程中　 　（选填“得到”或“失去”）电子；若把它与不带电的验电器金属球接触，会发现验电器金属箔片张开，其原因是　 　。
19．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上　 　（选填“同”或“异”）种电荷而相互　 　。
20．为了纪念物理学家的杰出贡献常以他们的名字命名物理量的单位，电流的单位以　 　 命名。某同学发现街道上的路灯总是“同时亮，同时熄灭”的，其连接方式是 　 　 (选填“串联”或“并联”)。

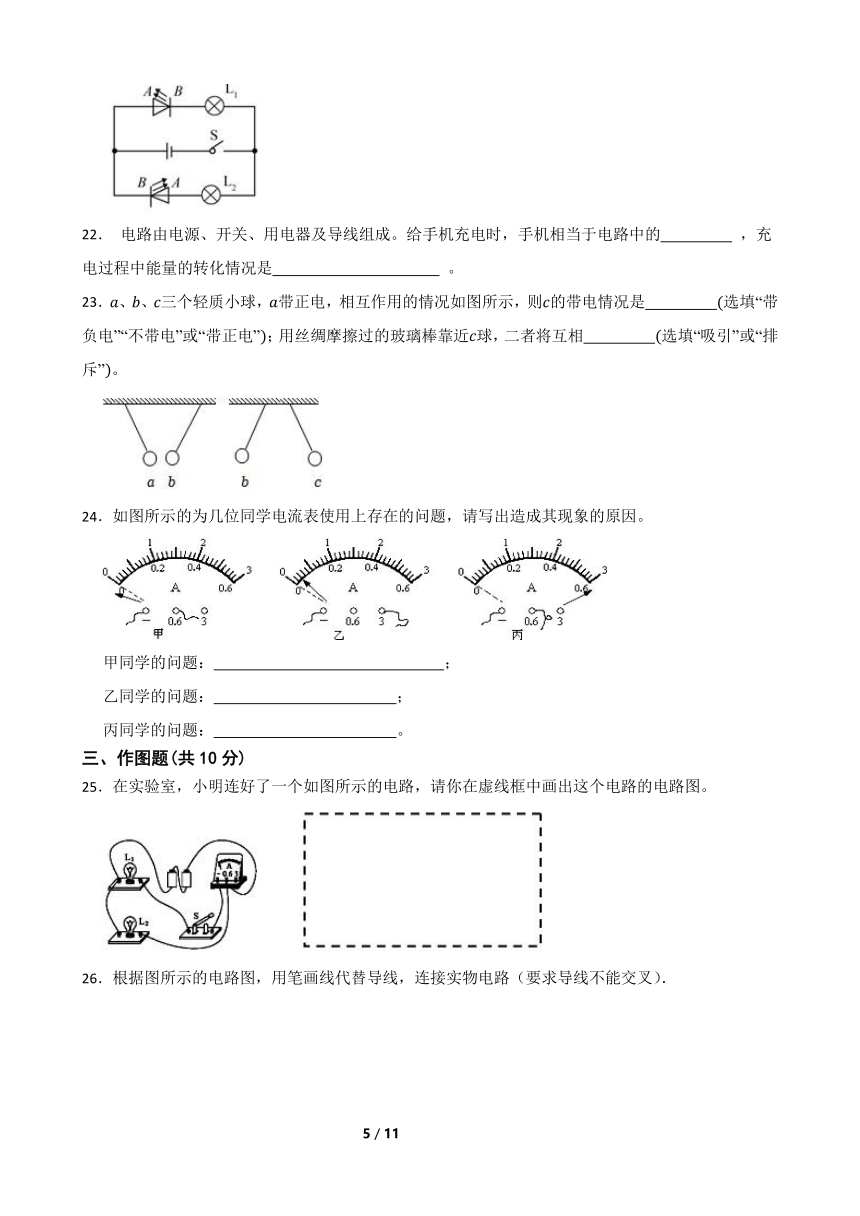

21．二极管是电子电路的重要元件，当电流从它的A端流入时，二极管处于导通状态，可视为二极管短路．反之，当电流从它的B端流入时，可视为二极管断路．如图所示，灯L1、L2的连接方式是　 　(填“串联”或“并联”)；当开关S闭合后，L2　 　(填“亮”或“不亮”)．
22． 电路由电源、开关、用电器及导线组成。给手机充电时，手机相当于电路中的　 　 ，充电过程中能量的转化情况是　 　 。
23．、、三个轻质小球，带正电，相互作用的情况如图所示，则的带电情况是　 　选填“带负电”“不带电”或“带正电”；用丝绸摩擦过的玻璃棒靠近球，二者将互相　 　选填“吸引”或“排斥”。
24．如图所示的为几位同学电流表使用上存在的问题，请写出造成其现象的原因。
甲同学的问题：　 　；
乙同学的问题：　 　；
丙同学的问题：　 　。
三、作图题(共10分)
25．在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
26．根据图所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）．
四、实验探究题(每空2分，共16分)
27．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．
（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是　 　 的．
检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．
Ib/A Ic/A Ia/A
0.18 0.18 0.36
晓丹同学分析数据后得出结论：并联电路中各支路电流相等．
（2）晓丹得出错误的实验结论，主要原因是　 　 ．
（3）请你对接下来的实验提出改进措施（一条即可）　 　 ．
（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来．造成这种现象的原因是　 　．
28．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是某同学连接的电路：
（1）如果合上开关，将出现　 　现象（选填“通路”、“开路”或“短路”）；
（2）对于这个电路，只须拆除　 　（选填“a”、“b”、“c”、“d”或“e”）导线，就能成为一个正确的串联电路；
（3）对于这个电路还可以只改动一根导线　 　（选填“a”、“b”、“c”、“d”或“e”），就能成为一个正确的并联电路，请你在答题纸上将改动的导线画“×”，并将正确的连接画出来　 　。
五、综合题(共25分)
29．（6分）如图甲所示的电路中，闭合开关S，L1、L2均发光，电流表A1与A2指针指示的位置均为图乙所示。
（1）电流表A1的读数是　 　A；电流表A2的读数是　 　A；
（2）闭合开关后，通过L1的电流是多少　 　？
30．（7分）如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，
（1）（4分）通过L1和L2的电流分别是多大？
（2）（3分）电流表A3的读数是多少？
31．（12分）如图甲电路，当开关s闭合后，a、b电流表的指针偏转如图乙所示。则
（1）a电流表选用的量程是多大；
（2）通过L1的电流为多少A；
（3）通过L2的电流为多少A
答案
1．BABAC CDCDB CBAAD
16．摩擦；吸引轻小物体
17．负；玻璃
18．失去；同种电荷相互排斥
19．同；排斥
20．安培；并联
21．并联；不亮
22．用电器；电能转化为化学能
23．带负电；吸引
24．电流表的正负接线柱接反了；电流表的量程接大了；电流表的量程接小了
25．解：如图所示：
26．解：如图所示：
27．（1）断开
（2）选用相同规格的灯泡进行实验
（3）换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验
（4）灯丝的电阻随着温度的升高而增大．刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小．
28．（1）短路
（2）c
（3）e；如图所示：
29．（1）2.2；0.44
（2）176
30．（1）解：由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流，等效电路图如下图所示：
则通过L1的电路：
I1=IA1=0.18A，
∵并联电路中干路电流等于各支路电流之和，
∴通过L2的电流：
I2=IA2﹣IA1=0.32A﹣0.18A=0.14A；
答：L1的电流为0.18A，L2的电流为0.14A
（2）解：电流表A3的读数：
IA3=IA2+I3=0.32A+0.15A=0.47A
答：电流表A3的读数是0.47A
31．（1）解：电流表a串联在灯泡L1所在支路，所以电流表a测的是灯泡L1的电流；电流表b串联在干路中，所以测的是干路电流；电流表b的示数大于电流表a的示数，图乙中电流表a选择的量程是0-0.6A，示数为0.3A，电流表b选择的量程是0-3A，示数为1.2A。
（2）解：电流表a串联在灯泡L1所在支路，所以电流表a测的是灯泡L1的电流，电流表a的示数为0.3A，通过L1的电流为0.3A。
（3）解：并联电路中干路电流等于各支路电流之和，通过L1的电流为0.3A，电流表b测干路电流，示数为1.2A，通过L2的电流为1.2A-0.3A=0.9A
