电压

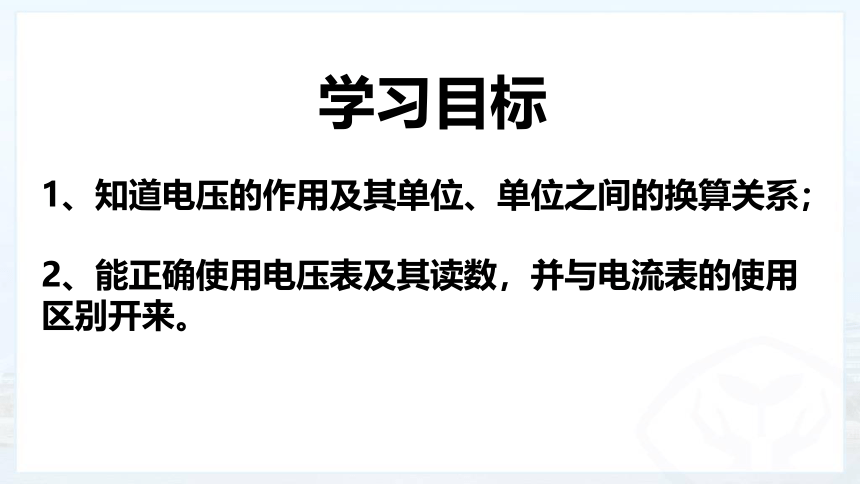

学习目标
1、知道电压的作用及其单位、单位之间的换算关系；
2、能正确使用电压表及其读数，并与电流表的使用区别开来。
电路中的用电器能够工作是因为有电流通过，那么电路中为什么会形成电流？

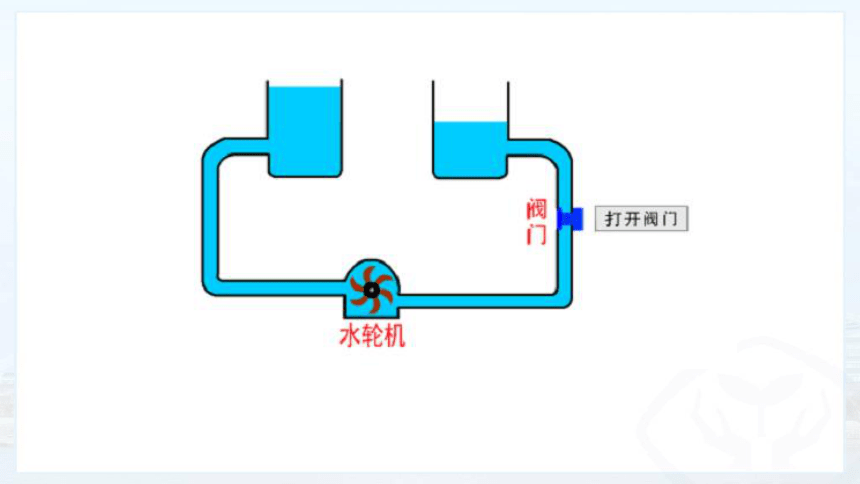

类比水流形成的原因
观察思考
水压
水流
抽水机
水流的形成
形成
维持
电压
电流
电源
电流的形成
形成
维持

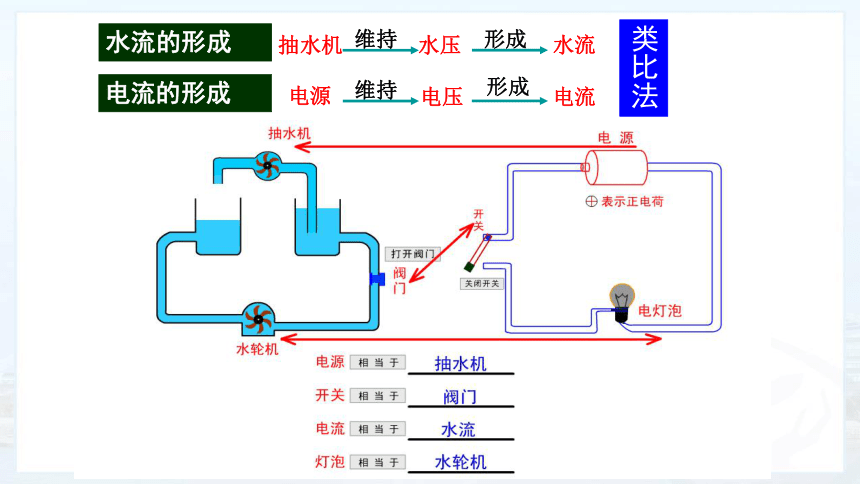

类比法
　　电压是形成电流的原因。正因为电路中有电压，所以才会形成电流。
　　电源的作用就是给用电器两端提供电压。
（U）

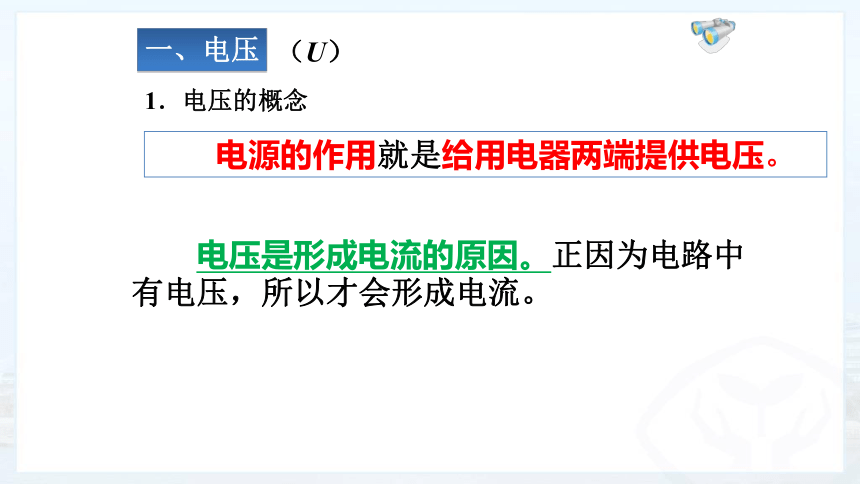

1．电压的概念
一、电压

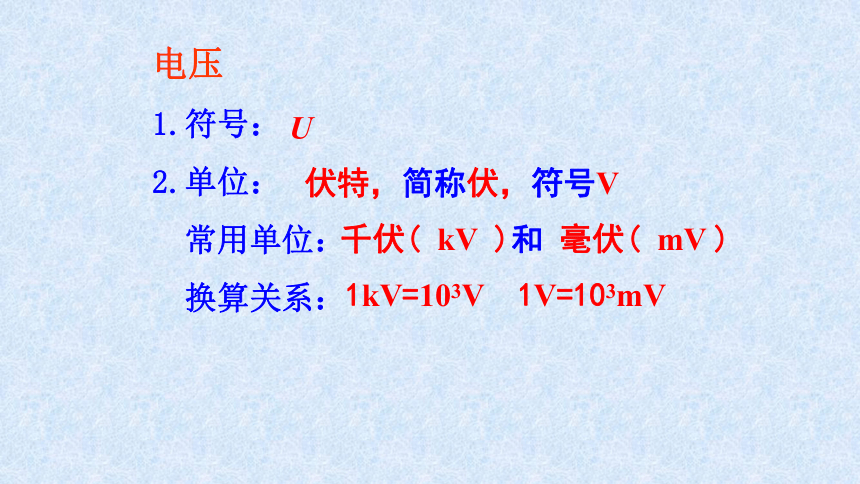

电压
1.符号：
2.单位：
常用单位：
换算关系：
U
伏特，简称伏，符号V
千伏( kV )和 毫伏( mV )
1kV=103V 1V=103mV

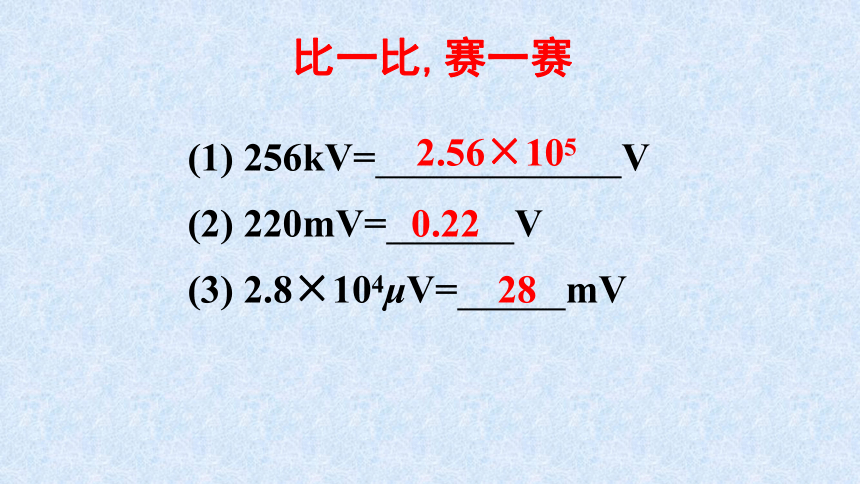

比一比,赛一赛
(1) 256kV= V
(2) 220mV= V
(3) 2.8×104μV= mV
2.56×105
0.22
28
（U）

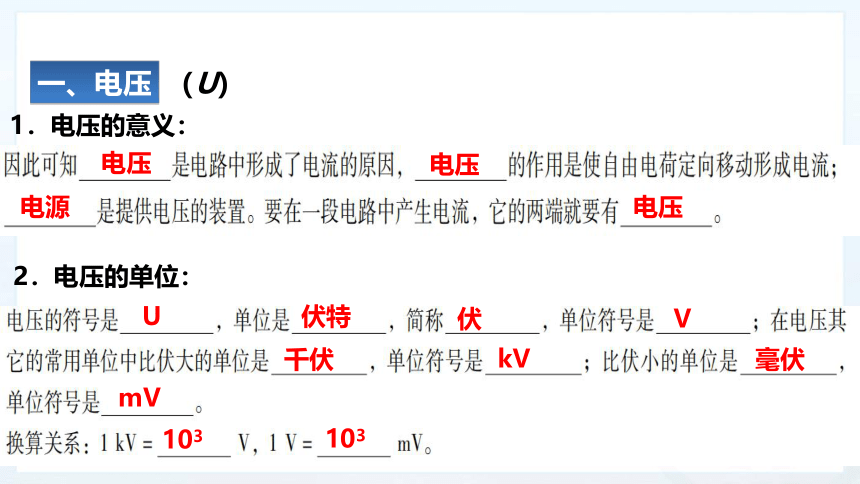

1．电压的意义：
一、电压
2．电压的单位：
电压
电压
电压
电源
kV
千伏
V
伏
伏特
U
103
mV
毫伏
103
3.常见电压（熟记）
一节干电池的电压 1.5 V
一节蓄电池的电压 2 V
家庭电路的电压 220V
动力用电电压 380V
对人体安全的电压 不高于36V
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3V
量程为0～15V
V
+
－
电压表的电路图符号
二、电压的测量
1．电压表
阅读说明书：
用　途
结　构
伏特表是测量直流低值电压的一种仪器
量程0~3 V 1.6 V
量程0~15 V 8 V
2 V
12.5 V
1 V
电压表的使用注意点：
校零：检查电压表的指针是否对准零刻度线，如有偏差，进行校正。
并联：电压表必须并联在被测电路两端，使电流从正接线柱流入电压表，从负接线柱流出电压表。
使被测电压不超过电压表量程：在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程。
使　用
　连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
练一练
V
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
阅读课本说明书并填写完表格
串联
能
不能
不能超过量程
正接+负接-
并联
1
0.1
0.5
5
如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
课堂练习
电荷
1.5
电源
电流
并
不高于36V
220
+
+
—
量程
—
15V的量程试触
能
3V
课堂练习
1.2
B
1.2×10-3
A
电压表正负接线柱接反了
课堂练习
C
B
