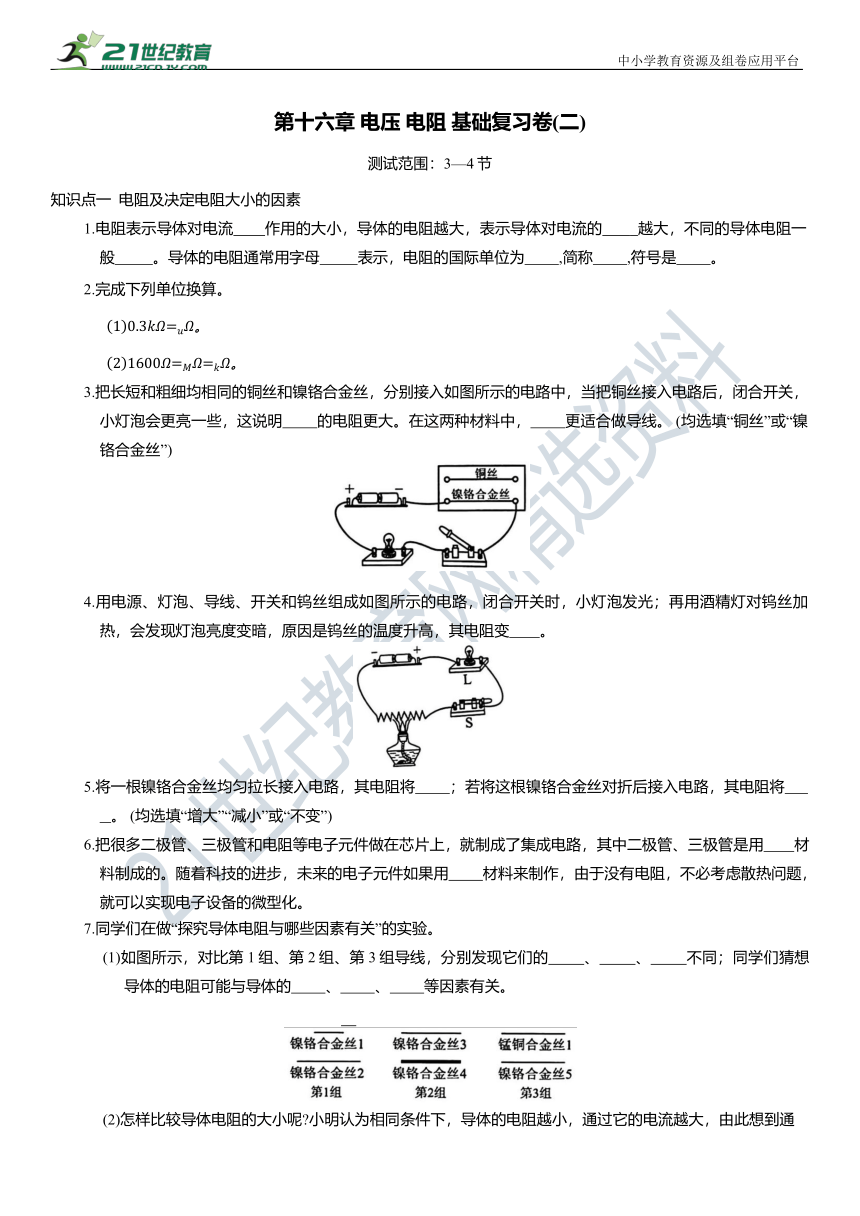

第十六章 电压 电阻 基础复习卷(二)
测试范围：3—4节
知识点一 电阻及决定电阻大小的因素
1.电阻表示导体对电流 作用的大小，导体的电阻越大，表示导体对电流的 越大，不同的导体电阻一般 。导体的电阻通常用字母 表示，电阻的国际单位为 ,简称 ,符号是 。
2.完成下列单位换算。
3.把长短和粗细均相同的铜丝和镍铬合金丝，分别接入如图所示的电路中，当把铜丝接入电路后，闭合开关，小灯泡会更亮一些，这说明 的电阻更大。在这两种材料中， 更适合做导线。 (均选填“铜丝”或“镍铬合金丝”)
4.用电源、灯泡、导线、开关和钨丝组成如图所示的电路，闭合开关时，小灯泡发光；再用酒精灯对钨丝加热，会发现灯泡亮度变暗，原因是钨丝的温度升高，其电阻变 。
5.将一根镍铬合金丝均匀拉长接入电路，其电阻将 ；若将这根镍铬合金丝对折后接入电路，其电阻将 。 (均选填“增大”“减小”或“不变”)
6.把很多二极管、三极管和电阻等电子元件做在芯片上，就制成了集成电路，其中二极管、三极管是用 材料制成的。随着科技的进步，未来的电子元件如果用 材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化。
7.同学们在做“探究导体电阻与哪些因素有关”的实验。
(1)如图所示，对比第1组、第2组、第3组导线，分别发现它们的 、 、 不同；同学们猜想导体的电阻可能与导体的 、 、 等因素有关。
中小学教育资源及组卷应用平台

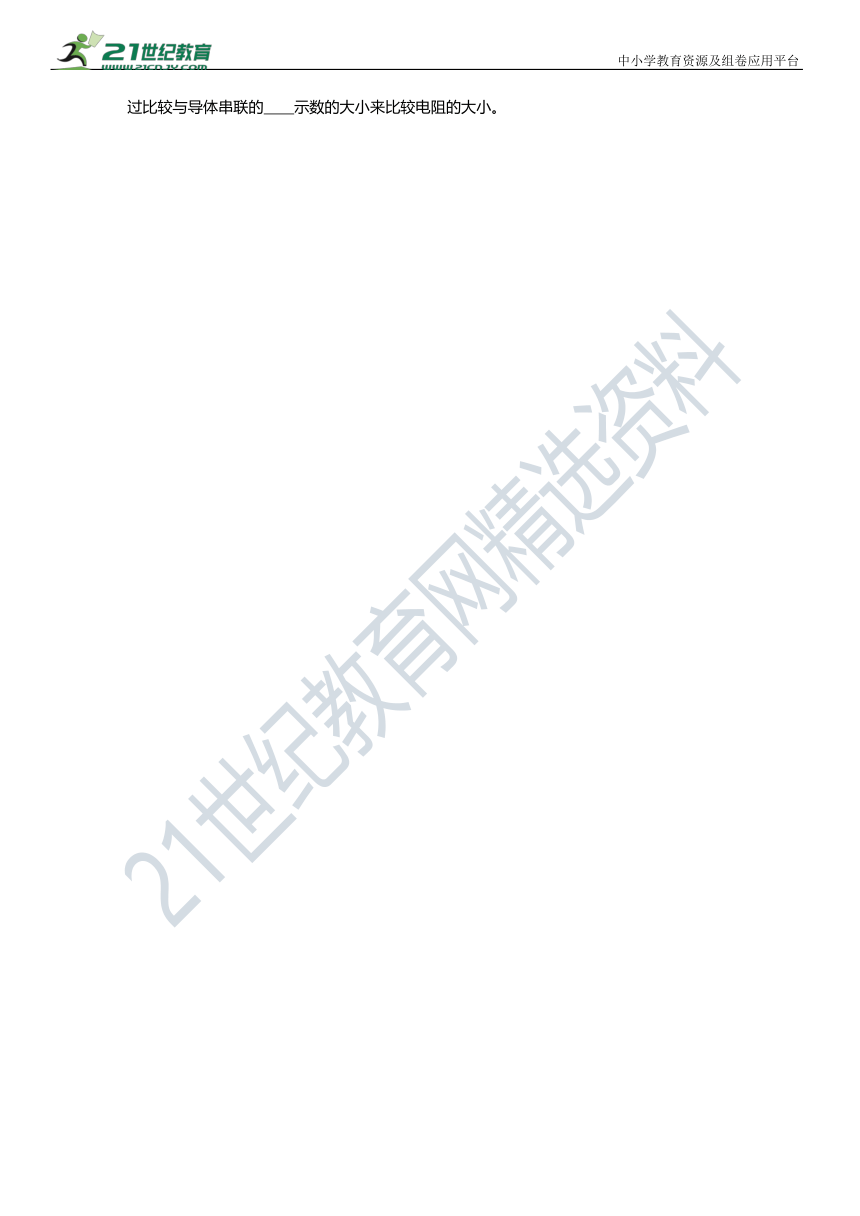

(2)怎样比较导体电阻的大小呢 小明认为相同条件下，导体的电阻越小，通过它的电流越大，由此想到通过比较与导体串联的 示数的大小来比较电阻的大小。

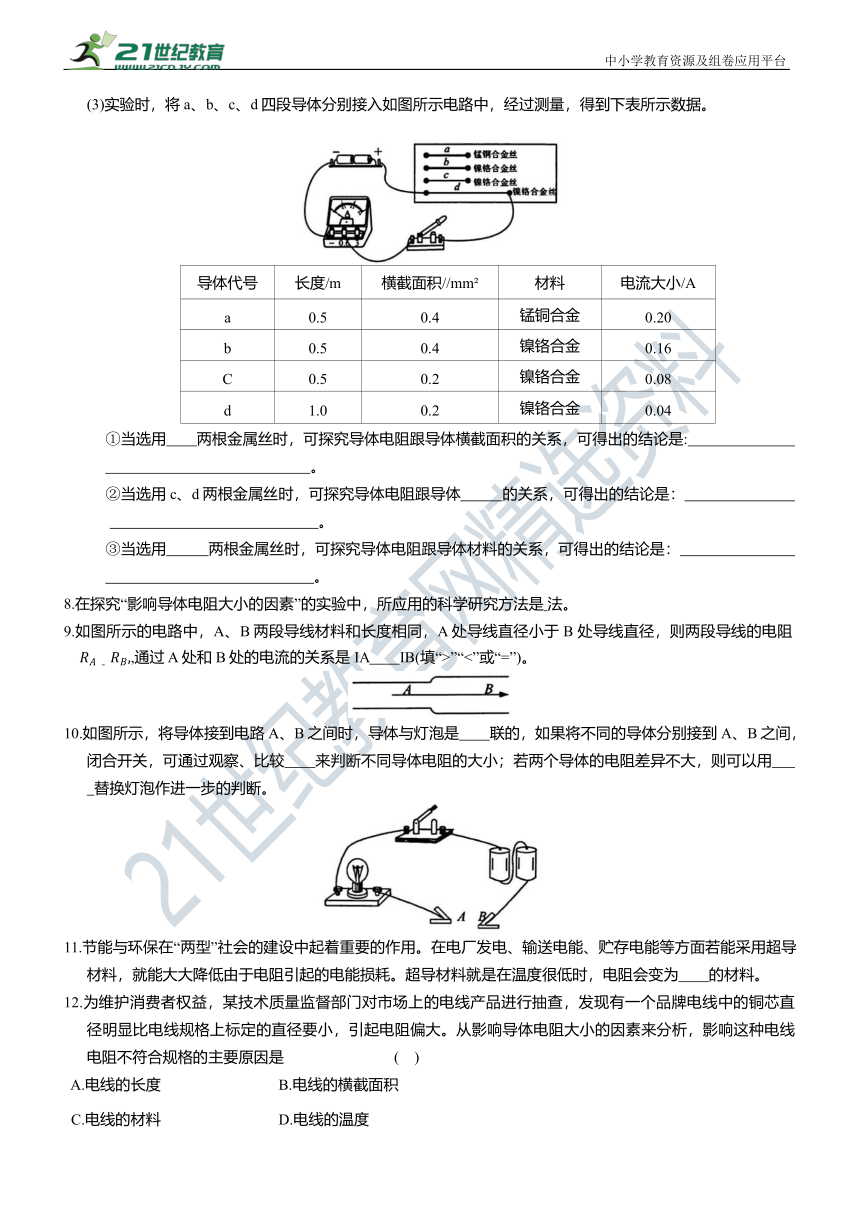

(3)实验时，将a、b、c、d四段导体分别接入如图所示电路中，经过测量，得到下表所示数据。
导体代号 长度/m 横截面积//mm 材料 电流大小/A
a 0.5 0.4 锰铜合金 0.20
b 0.5 0.4 镍铬合金 0.16
C 0.5 0.2 镍铬合金 0.08
d 1.0 0.2 镍铬合金 0.04
①当选用 两根金属丝时，可探究导体电阻跟导体横截面积的关系，可得出的结论是: 。
②当选用c、d两根金属丝时，可探究导体电阻跟导体 的关系，可得出的结论是： 。
③当选用 两根金属丝时，可探究导体电阻跟导体材料的关系，可得出的结论是： 。
8.在探究“影响导体电阻大小的因素”的实验中，所应用的科学研究方法是 法。
9.如图所示的电路中，A、B两段导线材料和长度相同，A处导线直径小于 B 处导线直径，则两段导线的电阻 ,通过 A处和B处的电流的关系是 IA IB(填“>”“<”或“=”)。
10.如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的，如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小；若两个导体的电阻差异不大，则可以用 替换灯泡作进一步的判断。
11.节能与环保在“两型”社会的建设中起着重要的作用。在电厂发电、输送电能、贮存电能等方面若能采用超导材料，就能大大降低由于电阻引起的电能损耗。超导材料就是在温度很低时，电阻会变为 的材料。
12.为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来分析，影响这种电线电阻不符合规格的主要原因是 ( )
A.电线的长度 B.电线的横截面积
C.电线的材料 D.电线的温度
13.当温度一定时，比较两根铝导线电阻的大小，下列说法正确的是 ( )
A.长导线的电阻大 B.细导线的电阻大
C.长度相同，粗导线的电阻大 D.粗细相同，长导线的电阻大
知识点二 变阻器
14.如图所示电路，导线的a端固定连接在铅笔芯上，当导线的b端在铅笔芯上左右移动时，灯泡亮暗会发生变化。这个实验说明铅笔芯是 (选填“导体”或“绝缘体”)，还能说明导体的电阻与 有关。受此启发，人们制造了一种能改变接入电路中电阻大小的元件，叫做 。
15.滑动变阻器通过改变接入电路中电阻丝的 来改变 ，从而改变电路中的 。滑动变阻器的滑片上有一个铭牌，铭牌上标有电流和电阻值，如图所示，其中“50Ω”表示 ,“1.2A”表示 。
16.使用滑动变阻器，应掌握以下几点：①使用时应从上面的接线柱和下面的接线柱中各选一个接入电路，即“ ”连接。将上面的两个接线柱接入电路中，相当于接入一根 ，将下面的两个接线柱接入电路中，相当于接入一个 ，这两种情况下，滑动变阻器都不能改变连入电路的电阻。②在电路接通前，应把滑片放置在变阻器连入电路阻值 位置处。③使用时不能使通过变阻器的电流超过其允许通过的 电流，否则会 。
17.滑动变阻器铭牌上标有“10Ω 2 A”字样，将此滑动变阻器接入电路中，当滑片 P分别位于下列情况时，确定滑动变阻器连入电路的电阻值 RAB，如图所示。
(1)滑片 P位于最左端时，
(2)滑片 P位于中点时，
(3)滑片 P位于最右端时，
18.如图所示，当滑动变阻器滑片向右滑动时，滑动变阻器接入电路的电阻将变 ，电流表的示数将变 (上两空填“大”或“小”)，灯泡的亮度将变 (填“亮”或“暗”)。
19.如图所示是四幅变阻器的接线示意图，根据图中所接入的两个接线柱回答：当滑片向右移动时，接入电路中的电阻值是如何变化的 (均选填“变大”“变小”或“不变”)
图A连入电阻 ；图B连入电阻 ；图C连入电阻 ；图D连入电阻 。
20.将滑动变阻器与小灯泡串联接入电路中，闭合开关后：①若灯泡发出刺眼的光，且无论怎样移动滑片，都不能改变灯泡的亮度，原因是 ；②若灯泡发出微弱的光，且无论怎样移动滑片，都不能改变灯泡的亮度，原因是 。
21.如图所示，滑动变阻器有 A、B、C、D四个接线柱，将其中的两个接线柱接入电路，改变电路中电流的大小，正确的连接方式最多有 ( )
A.一种 B.二种 C.三种 D.四种
22.如图所示的四个电路中，当S闭合后，不能调节小灯泡亮度的是 ( )
23.将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片 P向 D 端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是 ( )
A. A 和C B. A 和 B C. B和 D D. C和 D
24.在图上用笔画线代替导线，把电路元件连接起来，要求 和 并联，且滑动变阻器控制灯 的亮度，滑片向右移时灯 变暗，S是总开关(连接不要交叉)。
知识点三 变阻器的应用
25.下列用电器中，不需要变阻器的是 ( )
A.调温电熨斗 B.调光书写台灯
C.收音机的音量调节旋钮 D.手电筒
26.电位器实质上是 (选填“电阻器”或“变阻器”)的一种。如图所示，若将 B、C接线柱接入电路，则滑动触头顺时针转动时，连入电路的电阻变 。
换用不同规格的灯泡进行多次实验
(4)如图所示
36.(1)8 L汽油质量 (2)完全燃烧8L汽油所放出的热量Q=mq=5.6kg×4.6×10 J/kg=2.576×10 J(3)设小汽车匀速行驶 100 km，则牵引力做功 ×10 J，小汽车的发动机效率
第十六章 基础复习卷(二)
1.阻碍 阻碍作用 不同 R 欧姆 欧 Ω
2.(1)300 3×10 (2)1.6×10 1.6
3.镍铬合金丝 铜丝 4.大 5.增大 减小 6.半导体 超导体
7.(1)长度 横截面积 材料 长度 横截面积 材料 (2)电流表
(3)①b、c 导体的材料和长度相同时，横截面积越大，电阻越小 ②长度 导体的材料和横截面积相同时，导体越长，电阻越大 ③a、b 导体的长度和横截面积相同时，材料不同，电阻不同
8.控制变量 9.> = 10.串 灯泡的亮度 电流表
11.0 12. B 13. D 14.导体 导体的长度 变阻器
15.长度 电阻 电流 滑动变阻器的最大阻值为 50Ω 滑动变阻器允许通过的最大电流为 1.2 A
16.一上一下 导线 定值电阻 最大 最大 烧坏滑动变阻器
17.(1)0 Ω (2)5 Ω (3)10 Ω
18.小 大 亮 19.变大 不变 变小 不变
20.将滑动变阻器上面的两个接线柱接入了电路 将滑动变阻器下面的两个接线柱接入了电路
21. D 22. D 23. A
24.如图所示:
25. D 26.变阻器 小
