透 镜
人教版八年级上册第五章
削冰取火
削冰令圆，举以向日，以艾承其影，则火生。

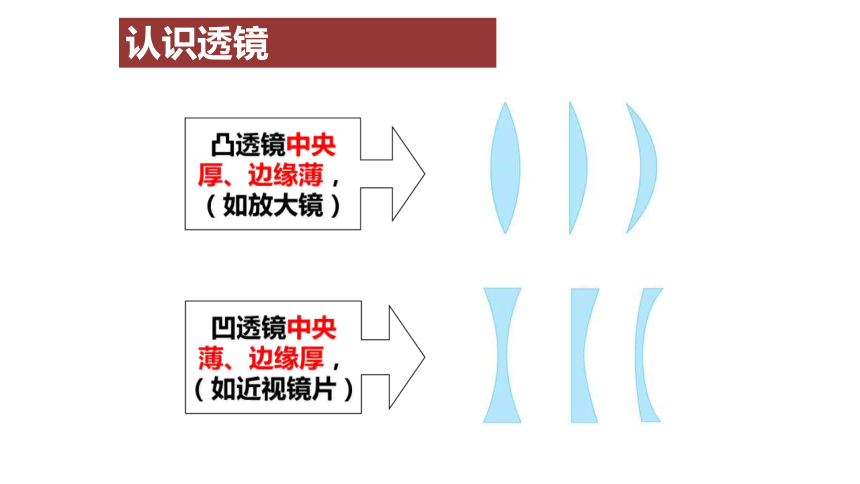

认识透镜
凸透镜中央
厚、边缘薄，
（如放大镜）
凹透镜中央
薄、边缘厚，
（如近视镜片）

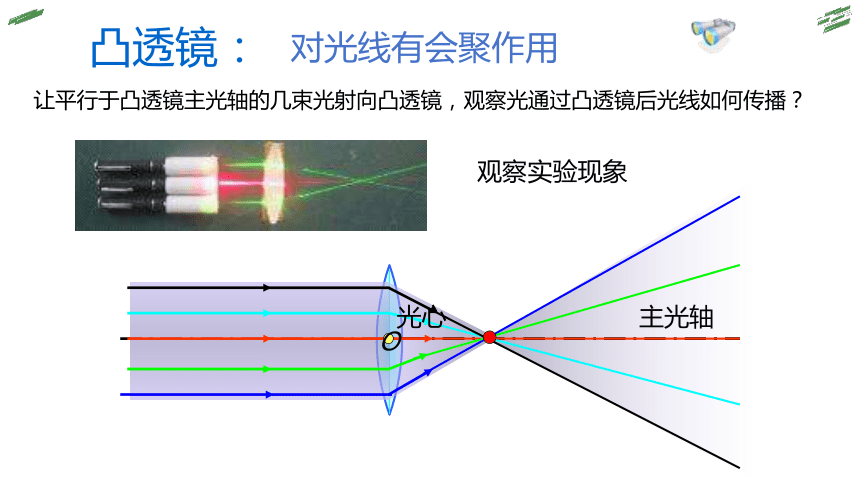

凸透镜：
主光轴
对光线有会聚作用
光心
O
观察实验现象
让平行于凸透镜主光轴的几束光射向凸透镜，观察光通过凸透镜后光线如何传播？

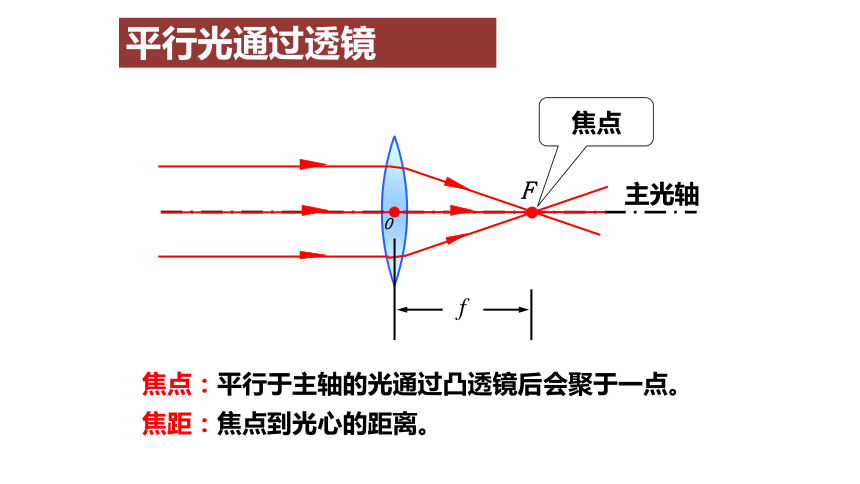

平行光通过透镜
O
F
f
主光轴
焦点
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。

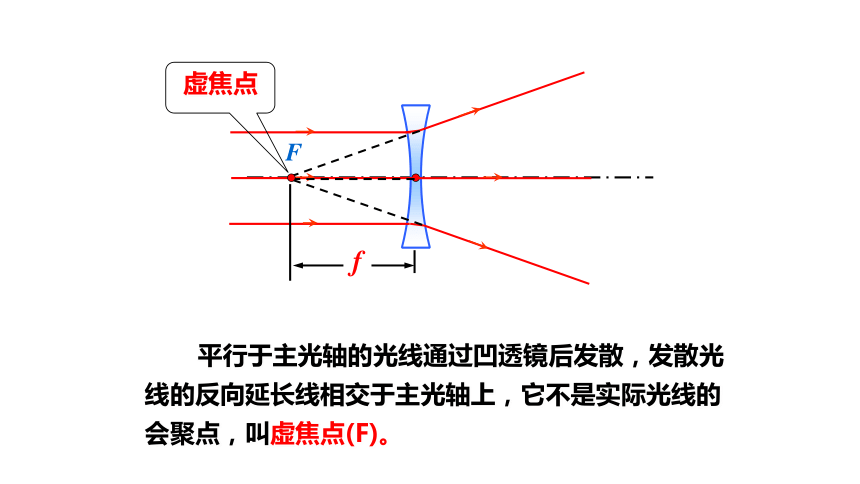

平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
虚焦点
F
f

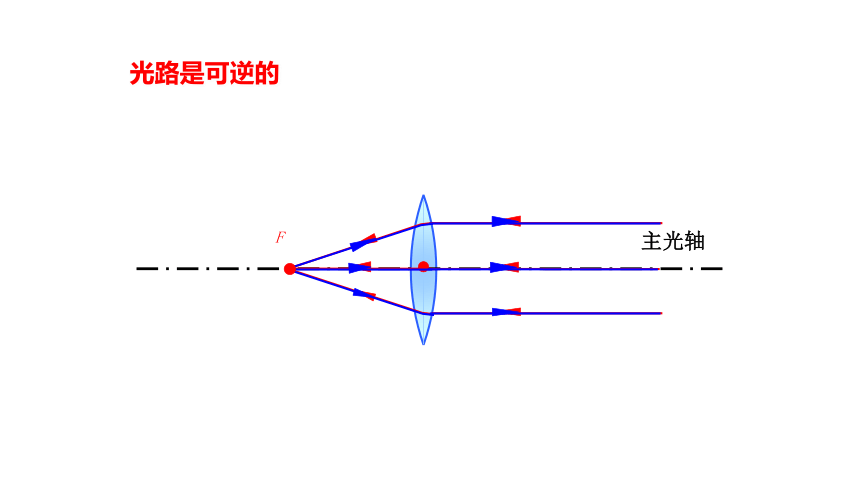

光路是可逆的
F
主光轴

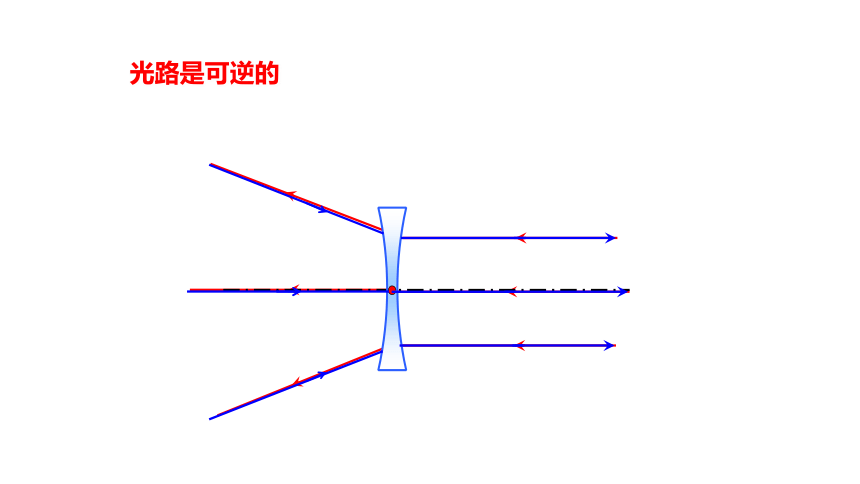

光路是可逆的

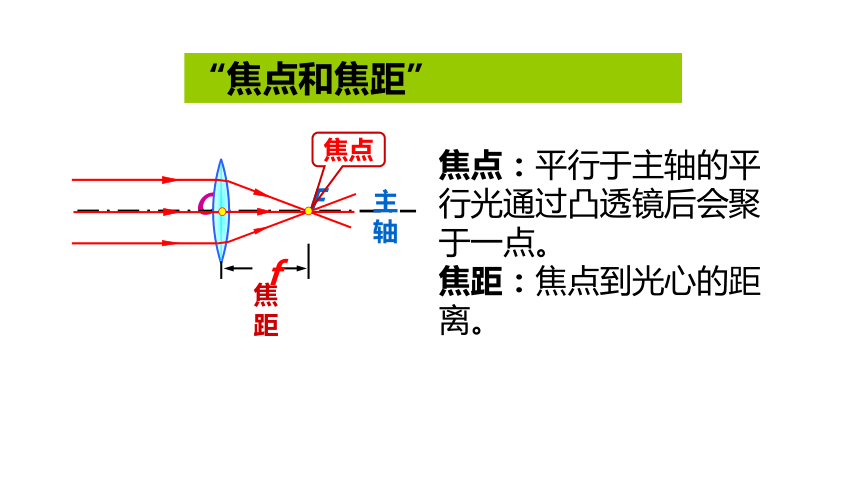

“焦点和焦距”
O
F
主轴
f
焦距
焦点
焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
F
f
焦点
凸透镜两侧各有一个焦点，两侧的两个焦距相等。
O
F
主轴
f
焦距
焦点
图中的F表示焦点，f表示焦距。凸透镜的焦距越小，透镜对光的会聚作用越强。
①凹透镜表面越凹，发散作用越强，焦距越短。
透镜焦距的长短与其表面的凸（凹）起程度有关，表面越凸（凹），焦距越短，光通过凸（凹）透镜后的偏折程度越大，即透镜会聚（发散）作用越强。
②凸透镜表面越凸，会聚作用越强，焦距越短。
根据光路可逆，若把点光源放在凸透镜的焦点上，射向凸透镜的光经凸透镜折射后会变成平行光，因此可利用凸透镜获得平行光。
对“会聚作用”和“发散作用”的理解
1.凸透镜对光有会聚作用，指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴方向偏折。
2.凹透镜对光有发散作用，指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。
三条特殊的光线
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出 。
[重庆七校联盟月考]如图所示,把一个凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则该凸透镜的焦距是　　　　m.
答案
答案】　0.1
【解析】　物体在平面镜中成像时,物像关于平面镜对称,根据平面镜成像特点作出凸透镜的焦点F,如图所示.焦距是焦点到光心的距离,所以该凸透镜的焦距: f=0.4 m-0.3 m=0.1 m.
如图所示，F是透镜的焦点，其中正确的光路图是（ ）
C
F
F
完成下列光路图
F
F
F
F
一束光通过透镜的光路如下图所示，其中正确的一幅是（ ）
A B C D
A
F
