人教版九年级物理全一册第十八章 电功率 综合测试卷（有答案）

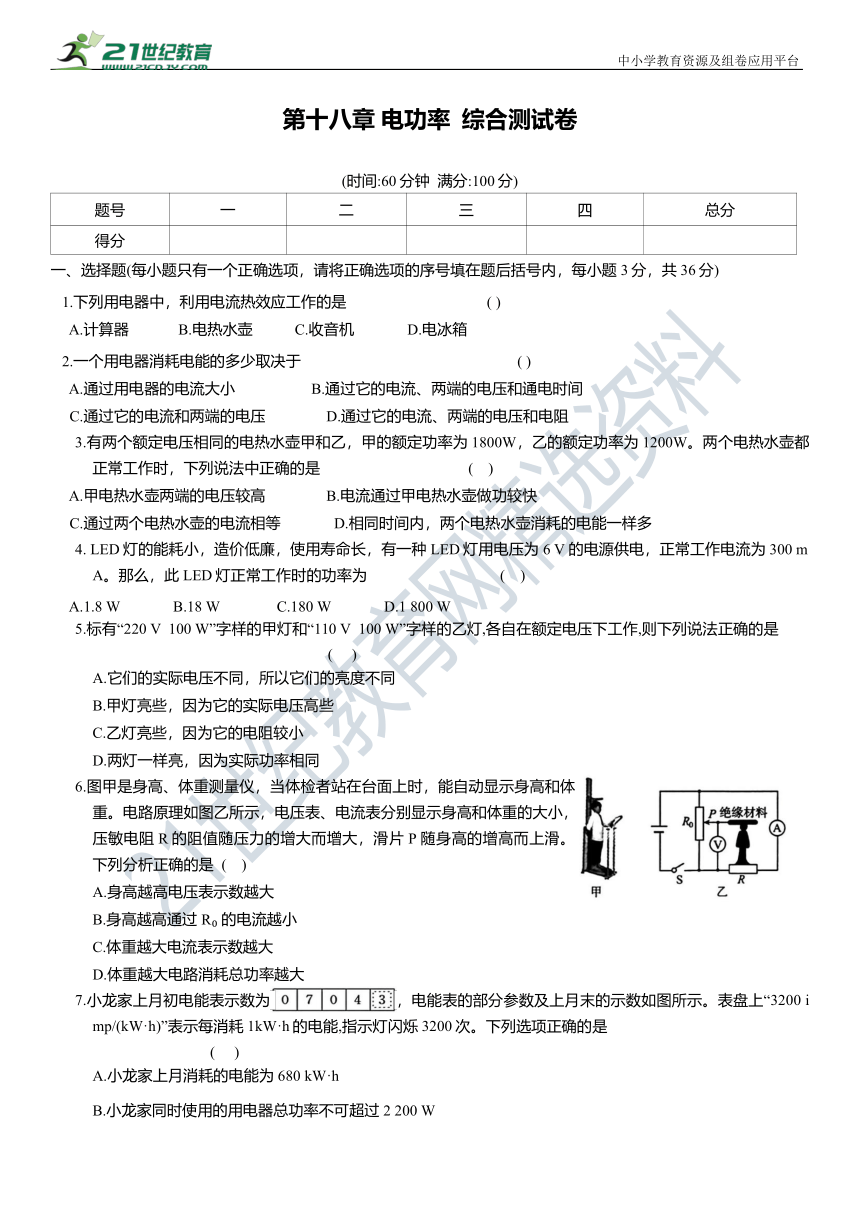

第十八章 电功率 综合测试卷
(时间:60分钟 满分:100分)
题号 一 二 三 四 总分
得分
一、选择题(每小题只有一个正确选项，请将正确选项的序号填在题后括号内，每小题3分，共36分)
1.下列用电器中，利用电流热效应工作的是 ( )
A.计算器 B.电热水壶 C.收音机 D.电冰箱
2.一个用电器消耗电能的多少取决于 ( )
A.通过用电器的电流大小 B.通过它的电流、两端的电压和通电时间
C.通过它的电流和两端的电压 D.通过它的电流、两端的电压和电阻
3.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。两个电热水壶都正常工作时，下列说法中正确的是 ( )
A.甲电热水壶两端的电压较高 B.电流通过甲电热水壶做功较快
C.通过两个电热水壶的电流相等 D.相同时间内，两个电热水壶消耗的电能一样多
4. LED灯的能耗小，造价低廉，使用寿命长，有一种 LED灯用电压为 6 V 的电源供电，正常工作电流为300 mA。那么，此LED灯正常工作时的功率为 ( )
A.1.8 W B.18 W C.180 W D.1 800 W
5.标有“220 V 100 W”字样的甲灯和“110 V 100 W”字样的乙灯,各自在额定电压下工作,则下列说法正确的是 ( )
A.它们的实际电压不同，所以它们的亮度不同
B.甲灯亮些，因为它的实际电压高些
C.乙灯亮些，因为它的电阻较小
D.两灯一样亮，因为实际功率相同
6.图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力的增大而增大，滑片 P 随身高的增高而上滑。下列分析正确的是 ( )
A.身高越高电压表示数越大
B.身高越高通过 R 的电流越小
C.体重越大电流表示数越大
D.体重越大电路消耗总功率越大
7.小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示。表盘上“3200 imp/(kW·h)”表示每消耗1kW·h的电能,指示灯闪烁3200次。下列选项正确的是 ( )
A.小龙家上月消耗的电能为 680 kW·h
B.小龙家同时使用的用电器总功率不可超过2 200 W

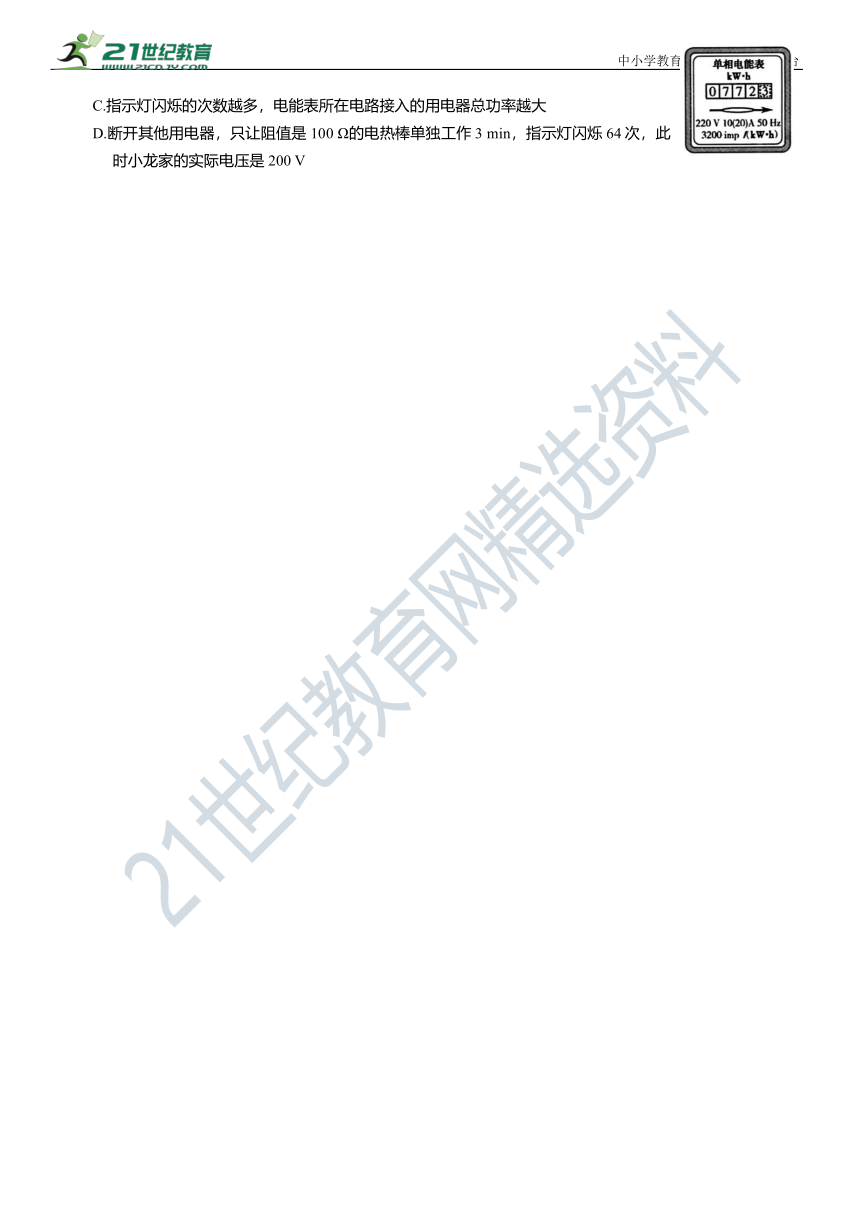

C.指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大
D.断开其他用电器，只让阻值是 100 Ω的电热棒单独工作3 min，指示灯闪烁64次，此时小龙家的实际电压是 200 V

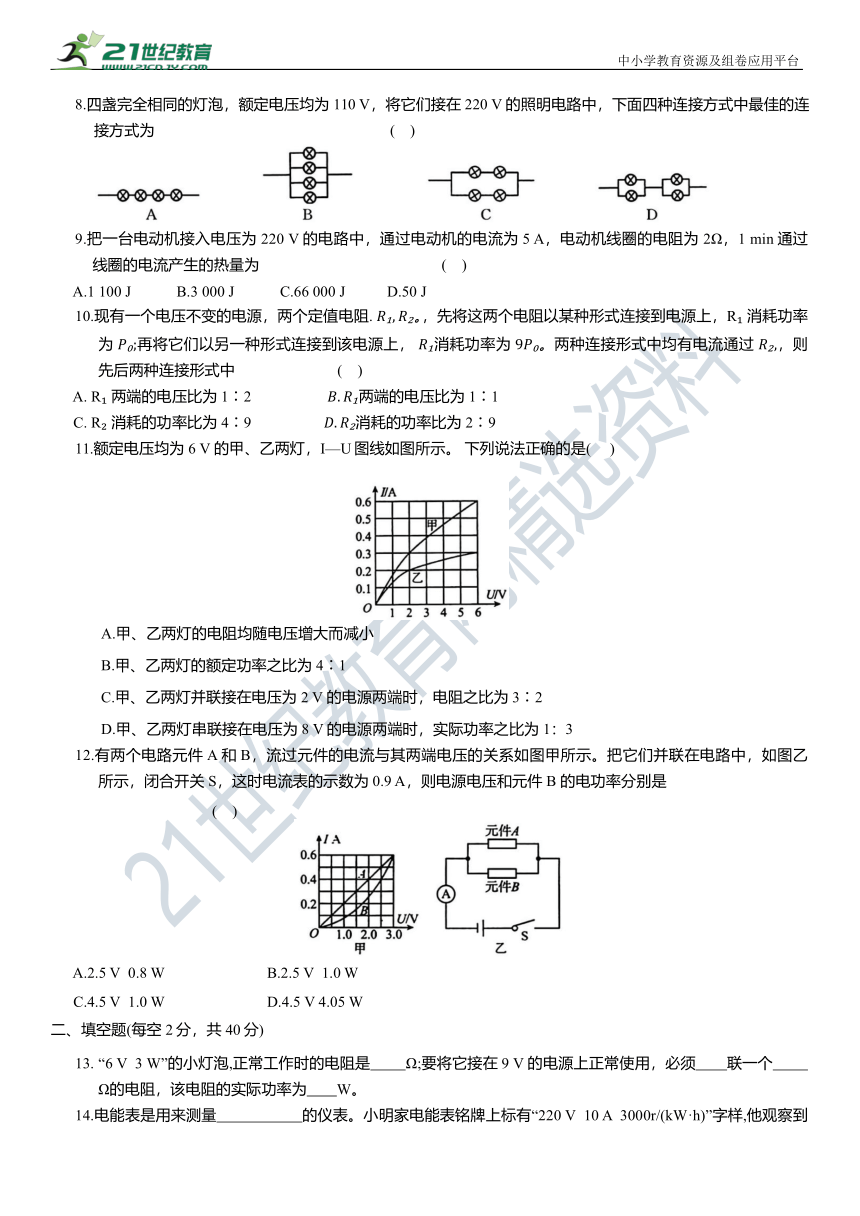

8.四盏完全相同的灯泡，额定电压均为 110 V，将它们接在220 V 的照明电路中，下面四种连接方式中最佳的连接方式为 ( )
9.把一台电动机接入电压为 220 V的电路中，通过电动机的电流为5 A，电动机线圈的电阻为 2Ω，1 min通过线圈的电流产生的热量为 ( )
A.1 100 J B.3 000 J C.66 000 J D.50 J
10.现有一个电压不变的电源，两个定值电阻. ，先将这两个电阻以某种形式连接到电源上，R 消耗功率为 再将它们以另一种形式连接到该电源上， 消耗功率为 两种连接形式中均有电流通过 ，则先后两种连接形式中 ( )
A. R 两端的电压比为1∶2 两端的电压比为1∶1
C. R 消耗的功率比为 4∶9 消耗的功率比为2∶9
11.额定电压均为 6 V 的甲、乙两灯，I—U图线如图所示。 下列说法正确的是( )
A.甲、乙两灯的电阻均随电压增大而减小
B.甲、乙两灯的额定功率之比为4∶1
C.甲、乙两灯并联接在电压为 2 V 的电源两端时，电阻之比为3∶2
D.甲、乙两灯串联接在电压为8 V的电源两端时，实际功率之比为1：3
12.有两个电路元件A 和B，流过元件的电流与其两端电压的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关S，这时电流表的示数为 0.9 A，则电源电压和元件 B 的电功率分别是 ( )
A.2.5 V 0.8 W B.2.5 V 1.0 W
C.4.5 V 1.0 W D.4.5 V 4.05 W
二、填空题(每空2分，共 40分)
13. “6 V 3 W”的小灯泡,正常工作时的电阻是 Ω;要将它接在9 V 的电源上正常使用，必须 联一个 Ω的电阻，该电阻的实际功率为 W。
14.电能表是用来测量 的仪表。小明家电能表铭牌上标有“220 V 10 A 3000r/(kW·h)”字样,他观察到在 1 min的时间内,电能表的转盘匀速转了15转，观察期间他家工作电器的总功率为 W；小明家的电能表所测的用电器正常工作最大功率不能超过 kW。
15.上海世博会太阳能光伏年发电量可达为 这一项目是通过高科技将太阳能转化为 能。某学校共有250盏标有“220 V 40 W”字样的日光灯，若它们同时正常工作，则通过其中一盏灯的电流为 A，上述发电量可供这些日光灯正常工作 h。
16.图示电路中, 当 断开、 闭合时，电阻 消耗的电功率为 W；当 都闭合时，6s内电流通过， 产生的热量是 J。
17.在安全工作条件下,将“2.5 V 0.3 A”小灯泡 和“3.0 V 0 .3 A ”小灯泡 串联在电路中工作，通过两灯的电流之比为 ；若将 和 并联在另一电源下工作，则 和 能消耗的总功率最大值为 W。(设灯丝电阻不变)
18.在探究“影响电流热效应的因素”的实验中，要探究电流热效应与电流关系，应控制的变量是 。 如图， 电源电压3 V，则通电 10 s电流通过 产生热量之比为 。
19.(2019·南京)如图所示,电源电压恒定, 为定值电阻， ,灯泡L标有“6V 3 W”字样。
(1)当 都闭合时，灯泡 L正常发光，电流表示数为 A，电路消耗的总功率为 W;
(2)当S闭合, 断开时，电压表示数为2 V，则. 的阻值为 Ω，通电 产生的热量为 J。
三、实验探究题(共 16分)
20.在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为 2.5 V 的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等。
中小学教育资源及组卷应用平台
(1)请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整(要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉)。
(2)连接电路时，开关S必须 ，滑动变阻器的滑片 P应调到最 阻值处。
(3)正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡 (其他部分均完好)。
(4)故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为 ，再读出电流表的示数 ，由此算出此时灯泡电功率 (用字母表示)。
(5)小杨同学继续移动滑片 P，将两电表对应的示数记录到下表中：
实验序号 1 2 3 4 5
电压表示数/V U 1.0 1.5 2.0 2.5
电流表示数/A I 0.14 0.18 0.20 0.24
则灯泡的额定功率为 W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而 。
21.为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝以及滑动变阻器、开关、导线、电源等。两个实验小组根据提供的实验器材，分别设计了如图甲、乙所示的两个方案。
(1)这两个方案的共同点是通过观察 知道电热的多少。
(2)甲方案探究的问题： 。
(3)乙方案探究的问题： 。
(4)甲、乙两方案中，相同规格的烧瓶中应装 、 相同的煤油。
四、计算题(8分)
22.某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时，把1 kg水从 加热到 用时7 min。 已知 求:
(1)水吸收的热量；
(2)电热水壶的热效率。
型号 ××
额定电压 220 V
额定功率 1 000 W
频率 50 Hz
第十八章 综合测试卷
一、1. B 2. B 3. B 4. A 5. D 6. A 7. D 8. C 9. B 10. C 11. D 12. B 二、13.12 串 6 1.5 14.电路消耗电能多少 300 2.2
15.电 0.18 5×10 16.8.64 32 17.1︰1 1.375
18.通电时间和导体电阻 1∶2 19.(1)0.8 4.8 (2)10 24
三、20.(1)如图所示 (2)断开 大 (3)短路 (4)0.7 U I (5)0.6 变大
21.(1)玻璃管中液柱上升的高度 (2)在电流和通电时间相同时，电热的多少与电阻的关系 (3)在电压和通电时间相同时，电热的多少与电阻的关系(4)质量 初温
四、22.解：(1)电热水壶中水吸收的热量
(2)烧水过程中电热水壶消耗的电能
W=Pt=1 000 W×7×60s=4.2×10 J
