第十一章 简单电路
第一节 认识电路
学习目标
1.知道电路的组成.
2.能从能量转化的角度认识电源和用电器的作用，知道电源有正、负极，从电路的组成认识开关的作用.
3.记住并会画一些常用元件的电路符号.
4.能识别通路、断路、短路三种电路状态，知道短路的危害.
5.会根据实物图画出相应的电路图，能够根据文字描述画出对应的电路图.
知识点1 电路的组成 重点
1.电路：如图所示，用导线把小灯泡、开关、电池连接起来，闭合开关后，小灯泡亮起来了，表明有电流流过了小灯泡，这就是一个简单的电路.
2.电路中各元件及其作用
元件 作用 举例
电源 提供电能，将其他形式的能转化为电能 干电池、蓄电池、手机电池、发电机
用电器 消耗电能,将电能转化为其他形式的能 电灯、电炉、电视机、电铃、电冰箱
开关 控制电路通断 拉线开关、拨动开关、闸刀开关、声控开关
导线 将电源、用电器、开关连接起来，形成通路，输送电能 铜芯导线、铝芯导线
教材深挖
电源知多一点
分类 电源有直流和交流两种，电池是直流电源，家庭电路中的电源一般为交流电源
直流电源
连接
典例1 如图所示的电路中，________是消耗电能的，______是提供电能的，______是控制电路通断的，______是传输电能的.
小灯泡
电池
开关
导线
[解析] 在电路中，小灯泡是用电器，消耗电能工作，电池是电源，提供电能，开关控制电路通断，导线传输电能.
知识点2 通路、断路和短路 重难点
电路的三种状态
状态 定义 电路 特点
通路（闭合电路） 处处连通的电路 （1）电路中有电流；
（2）用电器能工作
状态 定义 电路 特点
断路（开路） 没有闭合开关，或者导线没有连接好，即在某处断开的电路 （1）电路中没有电流；
（2）用电器不能工作
或
或
状态 定义 电路 特点
短路 电源短路 导线不通过用电器直接跟电源两极连接 短路状态下用电器中没有电流通过，不能工作.电路中电流很大，可能会烧坏电源，甚至造成火灾
局部短路 直接用导线将用电器两端连接 用电器被短接后，电流不经过该用电器，该用电器不工作
或
特别提醒
（1）用电器被短路时其中没有电流流过，用电器不工作，不会被烧坏，但电源短路时，电源会被烧坏，所以电源短路是绝对不允许发生的.
（2）当电路中只有一个用电器时，如果该用电器被短路，一般也会同时造成电源短路.

断路
通路
短路

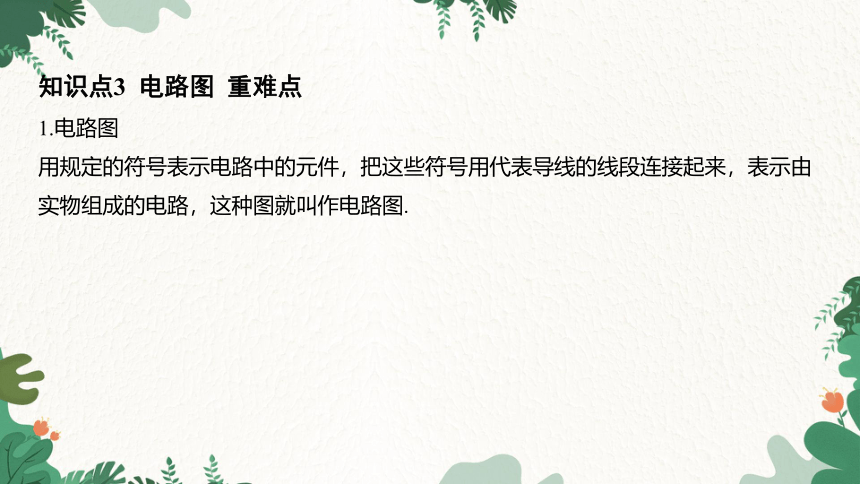

知识点3 电路图 重难点
1.电路图
用规定的符号表示电路中的元件，把这些符号用代表导线的线段连接起来，表示由实物组成的电路，这种图就叫作电路图.
2.常见电路元件及其符号
实物
符号 长竖线表示正极，短竖线表示负极 圆圈表示转动轴
电灯
电池、电池组
单刀单掷开关
交叉连接导线
实物
符号
圆圈表示转动轴
交叉连接导线
交叉不连接导线
电动机
单刀双掷开关
字母M是英语单词motor的缩写
实物
符号 _ 发光二极管有正、负极 红线表示接入电路时的连接线 红线表示接入电路时的连接线
图中左端为正极，右端为负极
发光二极管
电铃
扬声器
二极管
3.电路图与实物图
注意电路图和实物图是不同的.电路图是用规定的符号表示电路连接情况的图；实物图是用实物元件表示电路连接情况的图.画电路图时，决不能用实物元件充当电路元件符号.
4.画电路图的注意事项
（1）完整地反映电路的组成，要把电源、用电器、开关和导线都画在电路中，不能有遗漏.
（2）规范使用教材中统一规定的电路元件符号，不能自造符号,绝用实物元件充当电路符号.
（3）电路图中各元件的顺序、相对位置、电源的正负极等必须与实物电路一一对应.要注意所画符号和实物的对应性，如开关的状态与实物图一致.
（4）合理安排电路元件符号，使之均匀分布在电路中，元件符号不能画在电路的拐角处.电路图要横平竖直.
（5）尽量避免导线的交叉；在有导线交叉相连的电路图中，要在相连处画实心点.
注意 画电路图时，可以先画出来一个草图，整理规范、美观后再画出最终的电路图.
典例3 在虚线框内画出如图所示实物电路的电路图.
[答案] 如图所示.
[解析] 要画电路图，可依照实物电路，从电源正极开始，沿电流方向，依次画出各个元件，最后回到电源负极.
本节知识归纳
题型1 电路的基本组成 ★★
典例4 如图所示，其中正确的电路是 ( )
C
A.&1& B.&2& C.&3& D.&4&
[解析] 选项A中没有用电器，开关闭合后出现电源短路；选项B中无电源；选项D中没有开关和用电器，且电源两端用导线直接相连，造成电源短路.
方法点拨
判断电路是否正确，首先要判断电路是否完整，那就要判断组成电路的四部分是否都具备.另外，还要考虑电路中是不是存在电源或用电器短路的现象.
题型2 判断电路的三种状态 ★★★

断路
短路
不会

方法点拨
（1）通路时，一定有电流通过用电器.
（2）断路时，电路中一定没有电流通过.
（3）短路时，电路中的电流很大，被短路的用电器中没有电流，不能工作.
题型3 根据实物图画简单电路图 ★★★
典例6 请在虚线框内画出如图所示实物图的电路图.
[解析] 本题的解题思路流程图如下：
[答案] 如图所示.
解题通法
检查电路图是否正确的好方法
题型4 简单电路故障的判断 ★★★



题型4 简单电路故障的判断 ★★★

A

解题通法
电路故障的“导线检测法”
用一段导线将某用电器短路，如果此时其他用电器都开始工作，则说明被短路的用电器断路.“导线检测法”是判断电路最简单的方法.
