16.1 电压
水 流
阀 门
水轮机
抽水机
电 流
开 关
灯 泡
电 源
电 源
抽水机
电 压
水 压
水 流
电 流
提 供
提 供
形 成
形 成
电源与电压
一

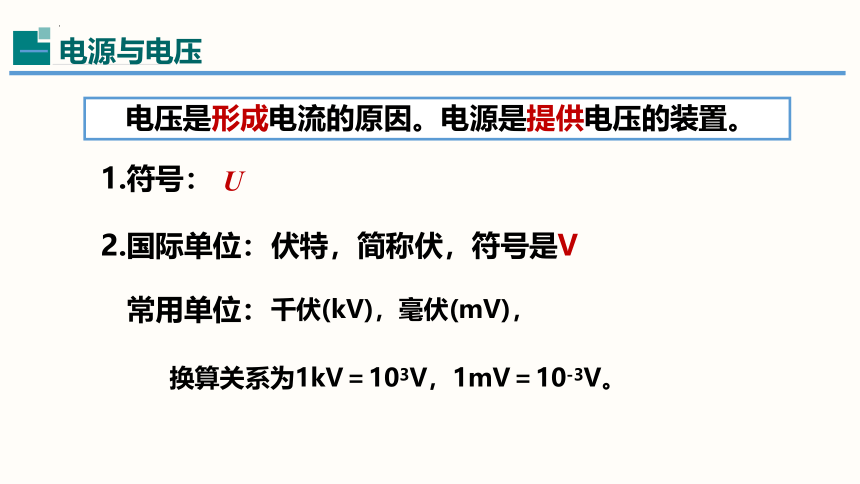

电压是形成电流的原因。电源是提供电压的装置。
常用单位：
2.国际单位：
1.符号：
U
伏特，简称伏，符号是V
换算关系为1kV＝103V，1mV＝10-3V。
千伏(kV)，毫伏(mV)，
电源与电压
一
怎样测量电压
二
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3 V
量程为0～15 V
1.电压表：测量电压的仪器。
量程 分度值
0—3V
0—15V
0.1 V
0.5 V
读数时：
(1)看：先看接线柱，确定所选量程；
(2)认：明确分度值；
(3)读：根据指针读数，读数时视线与表盘垂直。
2.电压表的读数
怎么测量电压
二
2.电压表的读数
怎么测量电压
二

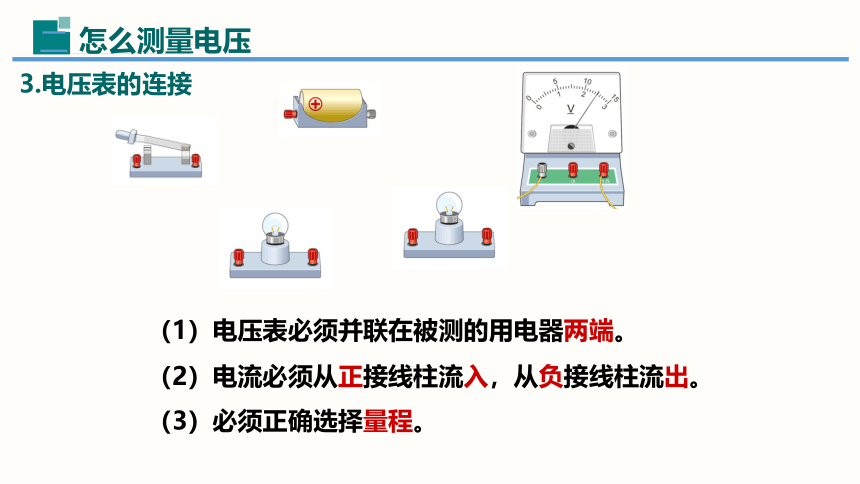

3.电压表的连接
怎么测量电压
二
（1）电压表必须并联在被测的用电器两端。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
怎么测量电压
二
用电压表分别测量一节干电池的电压，再两节干电池串联、三节干电池串联的电压，根据测量结果，说明他们之间电压之间的关系。
电池组两端的电压等于每节电池电压之和。
4.用电压表测量电压
测量小灯泡两端中的电压
怎么测量电压
二
观察电压表的连接是否正确。
3.电压表的连接
怎么测量电压
二
L1
L2
测量L2两端的电压
L1
测量L1两端的电压
L2
小灯泡L1与L2并联，开关控制两个灯
同时测量L1、L2的电压
L1
L2
小灯泡L1与L2并联，开关控制两个灯
测量电路两端的电压
测量电路中的电流
并联在被测电路的两端
串联在被测电路中
0~3V和0~15V
0~0.6A和0~3A
0.02A和0.1A
0.1V和0.5V
可以直接接到电源的两极上
绝对不允许不经过用电器直接接到电源的两极上
电压表和电流表的异同
相同处：（1）使用前都要调零；
（2）电流必须从正接线柱流入，负接线柱流出；
（3）注意选择量程时必须通过试触后确定。
不同处：电流表绝不允许直接连接到电源的两极，电压表
可以直接连接到电源两端测量电源电压。
注意：
表述电压时，须指明是“哪一个用电器两端的电压”或“哪两点间的电压”。
表述电流时，须说明是“通过哪一个通电器的电流”或“哪条电流的电流”。
1.电压的表示符号 ,国际单位是 ,用字母 表示。
2（1）对人体的安全电压是 伏
（2）一节干电池的电压是 伏= 毫伏
（3）我国家庭电路的电压是 伏= 千伏
U
伏特
V
≤36
1.5
1500
0.22
220
随堂训练
3.在图示电路中，开关闭合后，会出现的后果是 （ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
随堂训练
4.如图所示，要使电压表测灯L2两端的电压，正确的电路图是 （ ）
D
随堂训练
5.判断电压表测量对象
随堂训练
制作水果电池
活 动
1、准备水果、锌片、铜片、导线、电压表、发光二极管。
2、把锌片和铜片插在水果上，导线连接，接入电压表或者二极管。
3、若电压太小，可以和干电池一样，串联起来使用，得到更高的电压。
随堂训练
随堂训练
②测灯L2两端的电压
①测灯L1两端的电压
L2
S
L1
L2
S
L1
并联电路中的电压
二
【实验步骤】
L2
S
L1
③ 测电源两端电压
