第十六章《电压+电阻》电压计算专题训练 2023-2024学年人教版九年级物理全册（含答案）

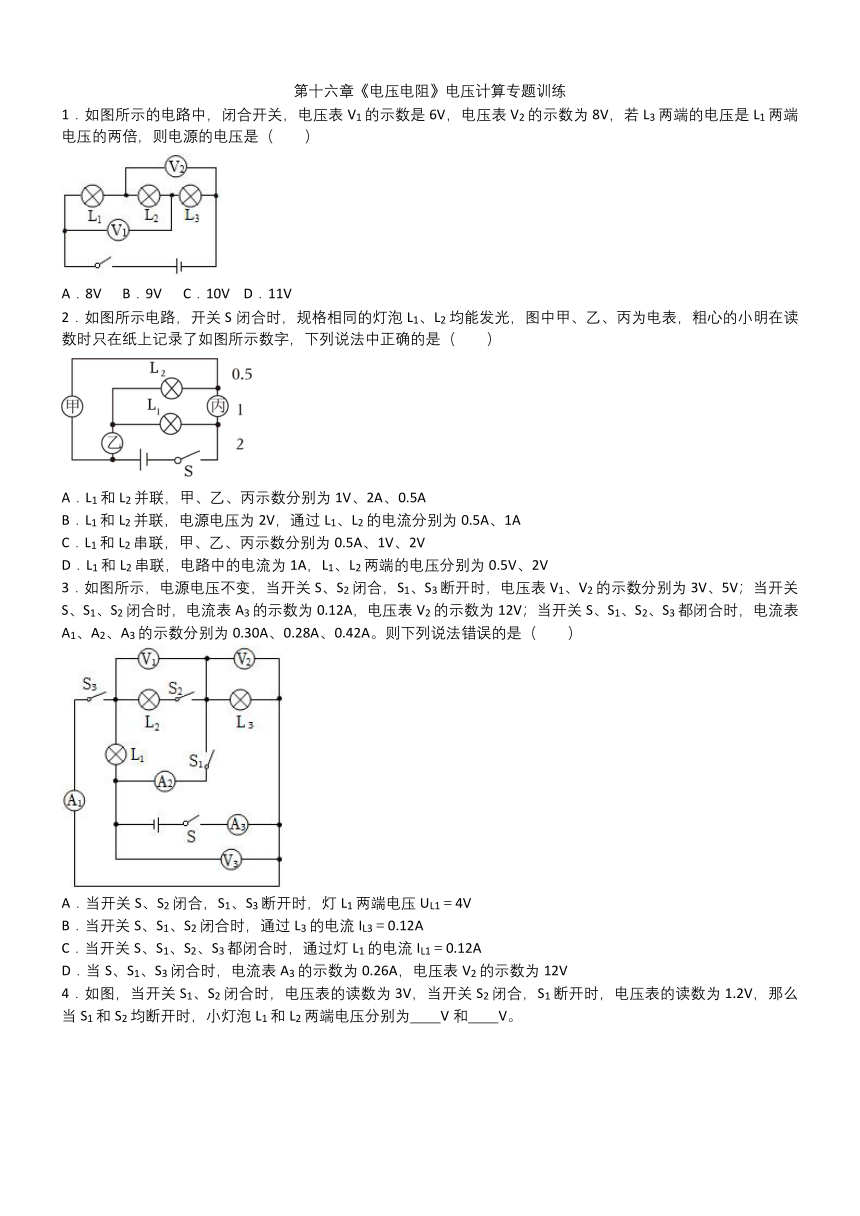

第十六章《电压电阻》电压计算专题训练
1．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（　　）
A．8V B．9V C．10V D．11V
2．如图所示电路，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，下列说法中正确的是（　　）
A．L1和L2并联，甲、乙、丙示数分别为1V、2A、0.5A
B．L1和L2并联，电源电压为2V，通过L1、L2的电流分别为0.5A、1A
C．L1和L2串联，甲、乙、丙示数分别为0.5A、1V、2V
D．L1和L2串联，电路中的电流为1A，L1、L2两端的电压分别为0.5V、2V
3．如图所示，电源电压不变，当开关S、S2闭合，S1、S3断开时，电压表V1、V2的示数分别为3V、5V；当开关S、S1、S2闭合时，电流表A3的示数为0.12A，电压表V2的示数为12V；当开关S、S1、S2、S3都闭合时，电流表A1、A2、A3的示数分别为0.30A、0.28A、0.42A。则下列说法错误的是（　　）
A．当开关S、S2闭合，S1、S3断开时，灯L1两端电压UL1＝4V
B．当开关S、S1、S2闭合时，通过L3的电流IL3＝0.12A
C．当开关S、S1、S2、S3都闭合时，通过灯L1的电流IL1＝0.12A
D．当S、S1、S3闭合时，电流表A3的示数为0.26A，电压表V2的示数为12V
4．如图，当开关S1、S2闭合时，电压表的读数为3V，当开关S2闭合，S1断开时，电压表的读数为1.2V，那么当S1和S2均断开时，小灯泡L1和L2两端电压分别为　　V和　　V。

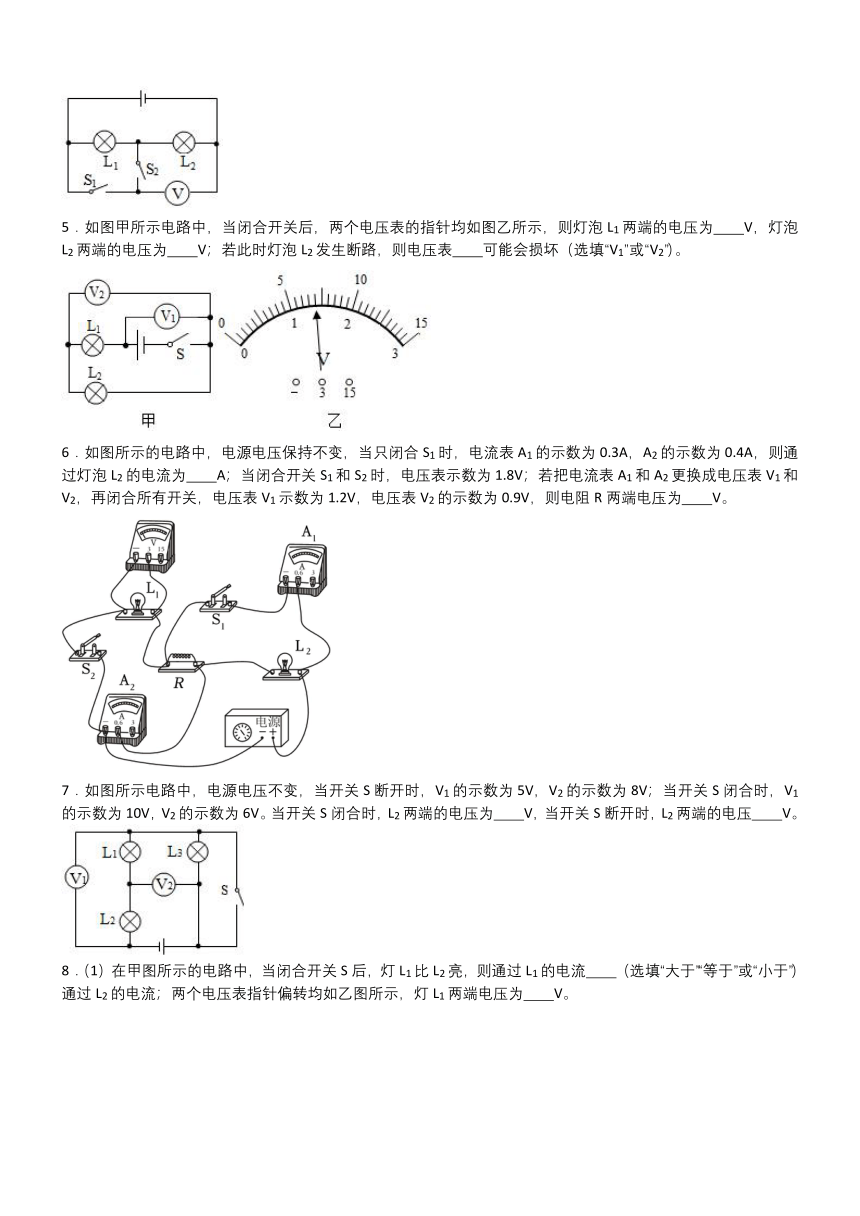

5．如图甲所示电路中，当闭合开关后，两个电压表的指针均如图乙所示，则灯泡L1两端的电压为　　V，灯泡L2两端的电压为　　V；若此时灯泡L2发生断路，则电压表　　可能会损坏（选填“V1”或“V2”）。
6．如图所示的电路中，电源电压保持不变，当只闭合S1时，电流表A1的示数为0.3A，A2的示数为0.4A，则通过灯泡L2的电流为　　A；当闭合开关S1和S2时，电压表示数为1.8V；若把电流表A1和A2更换成电压表V1和V2，再闭合所有开关，电压表V1示数为1.2V，电压表V2的示数为0.9V，则电阻R两端电压为　　V。
7．如图所示电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为8V；当开关S闭合时，V1的示数为10V，V2的示数为6V。当开关S闭合时，L2两端的电压为　　V，当开关S断开时，L2两端的电压　　V。
8．（1）在甲图所示的电路中，当闭合开关S后，灯L1比L2亮，则通过L1的电流　　（选填“大于”“等于”或“小于”）通过L2的电流；两个电压表指针偏转均如乙图所示，灯L1两端电压为　　V。

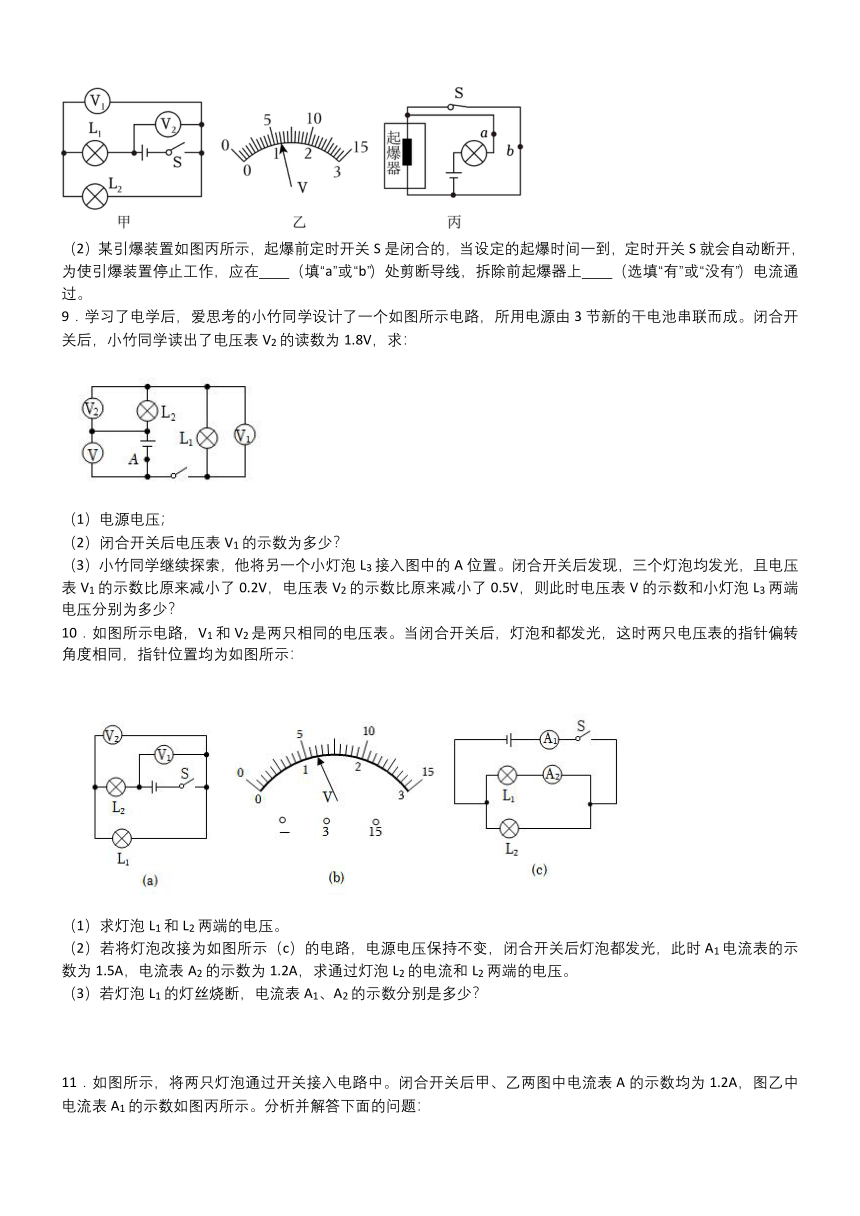

（2）某引爆装置如图丙所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在　　（填“a”或“b”）处剪断导线，拆除前起爆器上　　（选填“有”或“没有”）电流通过。
9．学习了电学后，爱思考的小竹同学设计了一个如图所示电路，所用电源由3节新的干电池串联而成。闭合开关后，小竹同学读出了电压表V2的读数为1.8V，求：
（1）电源电压；
（2）闭合开关后电压表V1的示数为多少？
（3）小竹同学继续探索，他将另一个小灯泡L3接入图中的A位置。闭合开关后发现，三个灯泡均发光，且电压表V1的示数比原来减小了0.2V，电压表V2的示数比原来减小了0.5V，则此时电压表V的示数和小灯泡L3两端电压分别为多少？
10．如图所示电路，V1和V2是两只相同的电压表。当闭合开关后，灯泡和都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图所示：
（1）求灯泡L1和L2两端的电压。
（2）若将灯泡改接为如图所示（c）的电路，电源电压保持不变，闭合开关后灯泡都发光，此时A1电流表的示数为1.5A，电流表A2的示数为1.2A，求通过灯泡L2的电流和L2两端的电压。
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
11．如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲、乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）图乙中通过灯泡L2的电流是多少？
（3）如图所示，已知电源电压3V保持不变，闭合开关S，电压表V1示数为1.2V，求灯泡L2两端的电压是多少？若灯泡L1灯丝烧断，则电压表V2的示数是多少？
12．如图所示，电源电压保持10V不变，只闭合S、S1时，电压表V1的示数为4V，电流表示数为0.2A。求：
（1）只闭合开关S、S1时，1min通过灯泡L1的电荷量？
（2）只闭合开关S、S1时，电压表V2的示数？
（3）闭合S、S1、S3时，电流表的示数为0.3A，再闭合S2时，电流表的示数为0.7A，则此时流过L2的电流为多少A？此时电压表V1和V2的示数分别为多少V？
13．如图所示，电源电压保持不变。当S1断开，S2、S3闭合时，电压表示数为6V。
（1）电源电压多少？（简要说明理由）
（2）当S1、S3断开，S2闭合时，电压表示数为4V，则L1、L2两端的电压为多少伏？
（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过L1、L2的电流为多少安？
14．（1）在图甲所示的电路中，当开关S1、S2都闭合时，电流表的示数为0.58A；当开关S1断开、S2闭合时，电流表的示数为0.22A。请计算当开关S1、S2都闭合时通过电灯L1的电流。
（2）如图乙所示的电路，当开关S闭合后，电压表V1、V2的示数分别为2.2V和5.8V。请计算当开关S闭合时电灯L2两端的电压。
15．如图所示的电路中，电源电压保持15V不变，当只闭合S2时，电流表A2的示数为1.6A。
（1）只闭合S2时，电压表V1示数是多少？
（2）只闭合S1、S2时，电流表A2的示数为2A。则此时通过电流表A1的示数为多少？
（3）若将电流表A1替换为电压表V3，只断开S2时，V1示数为2V，求电压表V2的示数是多少？
第十六章《电压电阻》电压计算专题训练答案
1．C2．C3．C
4．1.8；1.2。
5．5.6；1.4；V2。
6．0.1；0.3。
7．（1）当开关S闭合时，L2两端的电压为4V；
（2）当开关S断开时，L2两端的电压为2V。
8．（1）等于；4.8；（2）a；没有。
9．（1）电源电压为4.5V；
（2）闭合开关后，电压表V1的示数为2.7V；
（3）此时电压表V的示数为3.8V，小灯泡L3两端电压为0.7V。
10．（1）灯L1和L2两端的电压分别为1.2V、4.8V；
（2）通过L2的电流为0.3A，L2两端的电压为6V；
（3）丙图中，若L2突然灯丝断了，那么电流表A1和A2的示数均为1.2A。
11．（1）如图甲中通过L2的电流是1.2A，通过L1的电流为0；
（2）图乙中通过灯L2的电流为0.72A；
（3）电压表V2的示数是0。
12．（1）只闭合开关S、S1时，1min通过灯泡L1的电荷量为12C；
（2）只闭合开关S、S1时，电压表V2的示数为6V；
（3）闭合S、S1、S2、S3时，通过L2的电流为0.4A，电压表V1为0，V2的示数为10V。
13．（1）电源电压是6V；
（2）当S1、S3断开，S2闭合时，则L1、L2两端的电压为2V、4V；
（3）当S1、S3闭合，S2断开时，则通过L1、L2的电流为0.2A、0.3A。
14．（1）当开关S1、S2都闭合时通过电灯L1的电流。为0.36A；
（2）当开关S闭合时电灯L2两端的电压为3.6V。
15．（1）电源电压是15V；
（2）电流表A1的示数为0.4A；
（3）电压表V2的示数是13V。
