第五章 透镜及其应用
人教版八年级上册
第1节 透镜

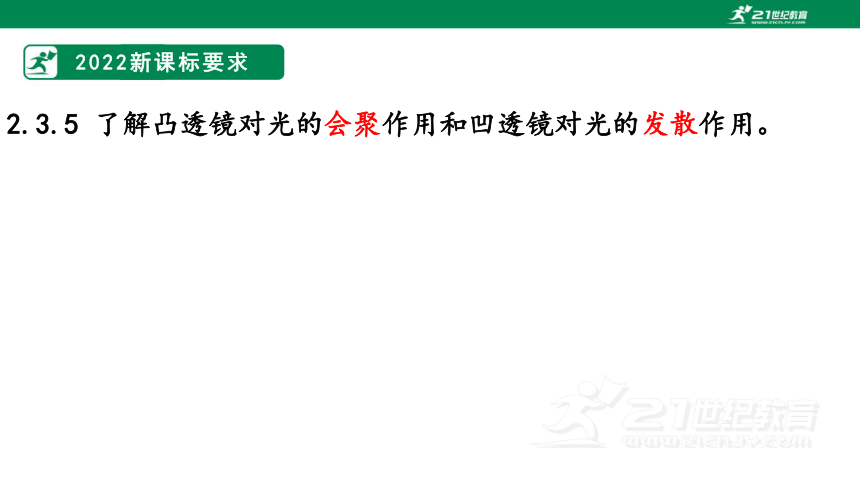

2022新课标要求
2.3.5 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。

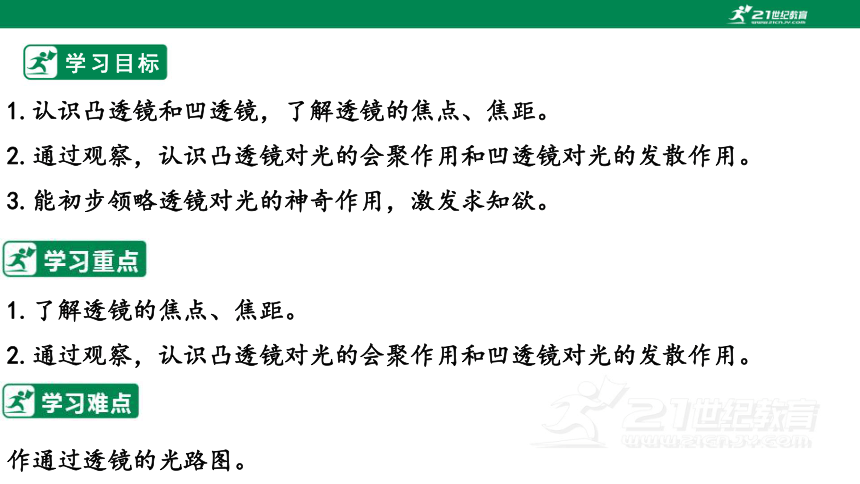

学习目标
1.认识凸透镜和凹透镜，了解透镜的焦点、焦距。
2.通过观察，认识凸透镜对光的会聚作用和凹透镜对光的发散作用。
3.能初步领略透镜对光的神奇作用，激发求知欲。
1.了解透镜的焦点、焦距。
2.通过观察，认识凸透镜对光的会聚作用和凹透镜对光的发散作用。
作通过透镜的光路图。
新知导入

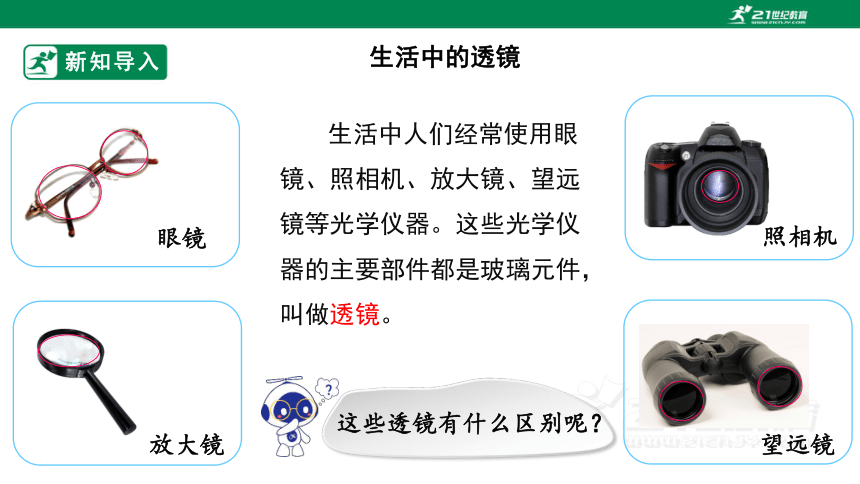

生活中的透镜
照相机
望远镜
放大镜
眼镜
生活中人们经常使用眼镜、照相机、放大镜、望远镜等光学仪器。这些光学仪器的主要部件都是玻璃元件，叫做透镜。
这些透镜有什么区别呢？
新知讲解

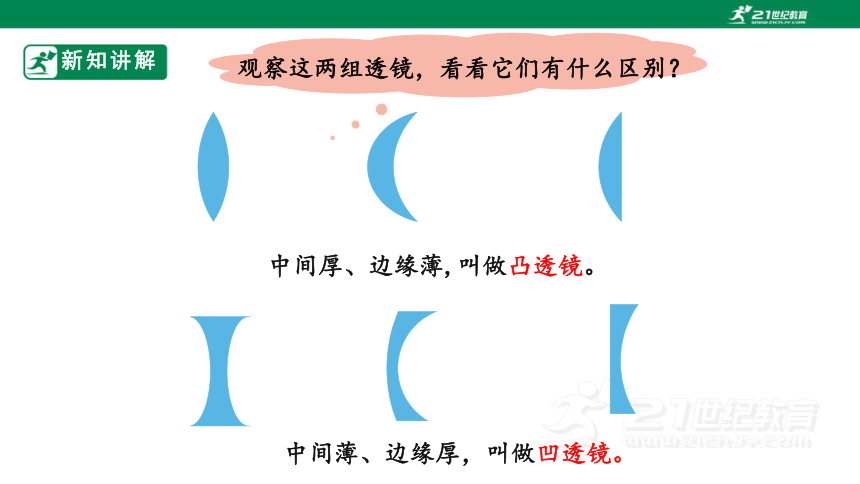

观察这两组透镜，看看它们有什么区别？
中间厚、边缘薄,叫做凸透镜。
中间薄、边缘厚，叫做凹透镜。

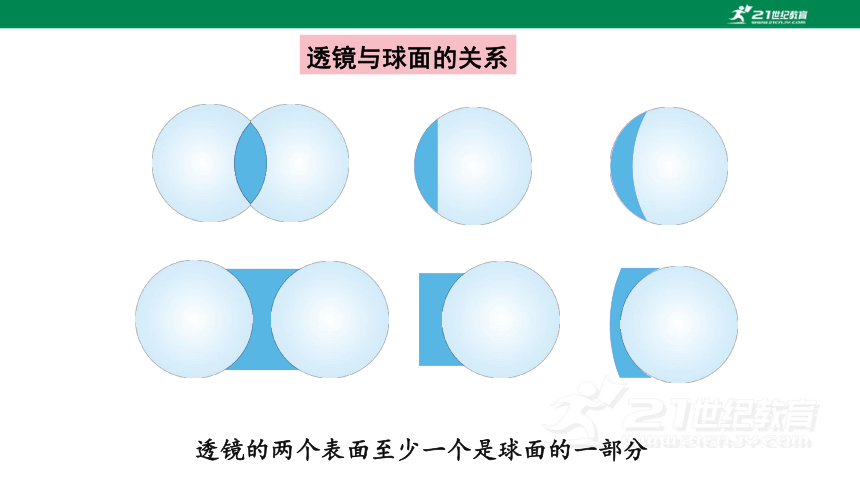

透镜与球面的关系
透镜的两个表面至少一个是球面的一部分

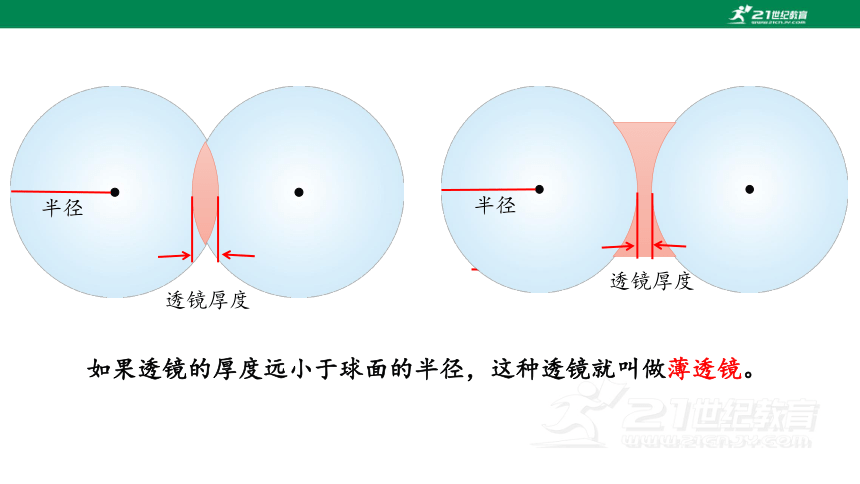

如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。
半径
透镜厚度
透镜厚度
半径
C
C
通过两个球面球心的直线 叫做主光轴，简称主轴。
O
主轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。可以认为薄透镜的光心就在透镜的中心上。
C
C
O

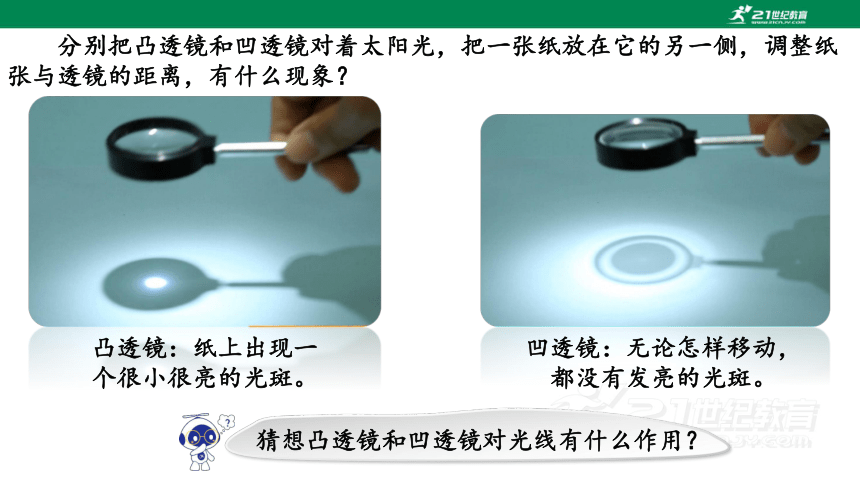

分别把凸透镜和凹透镜对着太阳光，把一张纸放在它的另一侧，调整纸张与透镜的距离，有什么现象？
凸透镜：纸上出现一个很小很亮的光斑。
凹透镜：无论怎样移动，都没有发亮的光斑。
猜想凸透镜和凹透镜对光线有什么作用？
让平行于透镜主轴的几束光射向凸透镜，观察光通过透镜后的偏折方向。
实 验
探究凸透镜和凹透镜对光的作用
结论：凸透镜对光有会聚作用。
实 验
探究两种透镜对光的作用
让平行于透镜主轴的几束光射向凹透镜，观察光通过透镜后的偏折方向。
结论：凹透镜对光有发散作用。
凸透镜的焦点与焦距
O
F
f
主光轴
焦点
F
焦点：平行于主光轴的平行光通过凸透镜会聚于一点。凸透镜有两个焦点。焦距：焦点到光心的距离。
凸透镜越厚，焦距越短，凸透镜对光的会聚作用越强（折光能力越强）。
F
主光轴
折射光路可逆
凹透镜的焦点与焦距
焦点
F
f
F
焦点：平行于主光轴的平行光通过凹透镜后发散，发散光线的延长线交于一点。凹透镜有两个焦点。
焦距：焦点到光心的距离。
焦距越短，凹透镜对光的发散作用越强。
F
F
折射光路可逆
经过透镜的三条特殊光线
透镜
凸 透 镜
凹透镜
经凸透镜折射后过焦点
跟主光轴平行的光线
通过凸透镜焦点的光线或正对着凹透镜焦点的入射光线
通过光心的光线
经凸透镜折射后平行于主光轴
经凸透镜折射后传播方向不改变
经凹透镜折射后，折射光线的反向延长线过镜前焦点
经凹透镜折射后平行主光轴射出
经凹透镜折射后传播方向不改变
“过光不变”
“平行过焦”
“过焦平行”
想想做做
如何利用太阳光测量凸透镜的焦距？
把凸透镜正对太阳光，用纸屏找出焦点，用刻度尺量出焦点到凸透镜的距离即为焦距。
课堂练习
C
1.下列光学器件中，不是凸透镜的是（ ）
A.照相机镜头 B.放大镜 C.近视镜 D.老花镜
2.如图所示，AB为一条经过透镜折射后的光线，MN为透镜的主光轴，L为透镜，B点是透镜的焦点。由图可知（ ）
A.该透镜一定是凸透镜
B.该透镜一定是凹透镜
C.该透镜可能是凸透镜，也可能是凹透镜
D.条件不足，无法判断
3.无限远处的太阳光正对照射到凸透镜上后形成的最小最亮的光斑与透镜光心的距离（ ）
A.小于f B.等于f C.大于f D.小于2f
4.据央视新闻报道，我国台湾省台中市一辆小客车，因车主将
矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图
所示）。这瓶矿泉水所起的作用相当于（　　）
A.平面镜 B.三棱镜 C.凸透镜 D.凹透镜
A
B
C
5.为了防盗，在门上装上一个“猫眼”。“猫眼”是在小孔中嵌入一定形状的玻璃元件，不仅使屋内的人能看清屋外的人是一个正立缩小的像，并可以扩大观察范围。请根据以上信息判断 “猫眼”中应装有 _____（选填“凸”、“凹”）透镜，这种透镜对光线有 作用。
6.在森林里决不允许随意丢弃透明饮料瓶，这是由于雨水进入饮料瓶后相当于一个 （选填“凸”、“凹”）透镜，对太阳光有 作用，可能会引发森林火灾。
7.某同学把一个凸透镜正对着太阳光，再把一张白纸放在它的另一侧，适当调整位置后，在白纸上出现一个很小很亮的光斑，经过测量得出光斑到凸透镜中心的距离为20cm，则该凸透镜的焦距为 cm。
8.根据入射光线和折射光线，请在下图中虚线框内画出适当类型的透镜。
凹
发散
凸
会聚
20
9.请将图中的光源S射向透镜的两束光的光路补充完整。
10.请在图中将入射光线补画完整。F是凹透镜的虚焦点。
课堂小结
这节课你有哪些收获？
1.通过透镜的两个球面球心的直线叫做主光轴，主光轴上通过它的光线传播方向不变的一点叫做光心。
2.凸透镜对光有会聚作用，凹透镜对光有发散作用。
3.凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点叫做焦点（F）。焦点到光心的距离叫做焦距（f）。
4.通过透镜的三条特殊光线：
①通过光心的光线传播方向不变。
②平行于主光轴的光线折射后经过焦点。
③经过焦点的光线折射后平行于主光轴。
简记：“过光不变”、“平行过焦”、
“过焦平行”。
（注意：凸透镜直接过焦，凹透镜是延长线过焦。）
板书设计
第1节透镜
凸透镜
主光轴：通过两个球面球心的直线
对光线：有会聚作用
凹透镜
概念：中间厚，边缘薄
光心：主光轴上通过它的光线传播方向不改变的一点
焦点（F）：跟主光轴平行的光会聚在主光轴上的一点
焦距（f）：焦点到光心的距离。
概念：中间薄，边缘厚
对光线：有发散作用
作业布置
完成练习册上第1节透镜练习题。
