人教版九年级物理全一册第十七章欧姆定律单元测试（含答案）

人教版九年级物理全一册第十七章欧姆定律单元测试
一、填空题（每空1分，共14分）

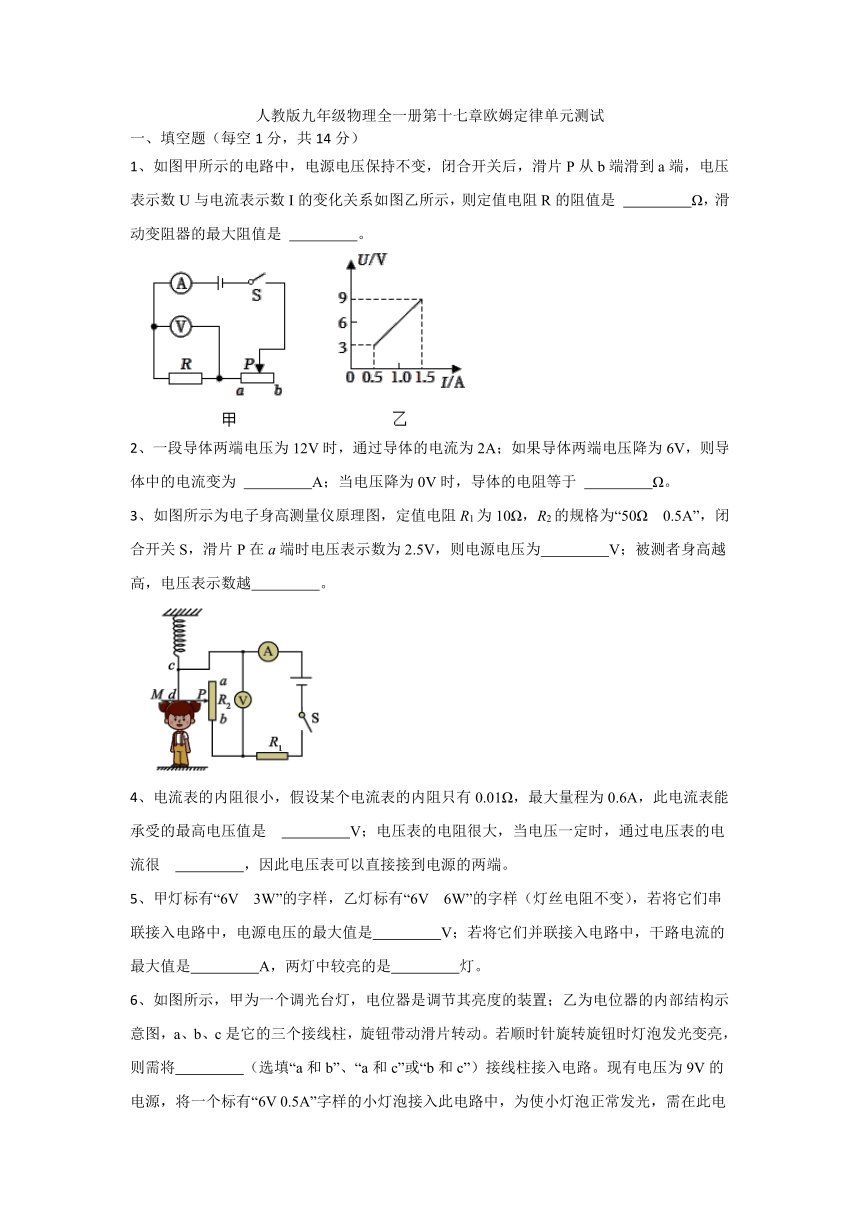

1、如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则定值电阻R的阻值是 　 　Ω，滑动变阻器的最大阻值是 　 　。
2、一段导体两端电压为12V时，通过导体的电流为2A；如果导体两端电压降为6V，则导体中的电流变为 　 　A；当电压降为0V时，导体的电阻等于 　 　Ω。
3、如图所示为电子身高测量仪原理图，定值电阻R1为10Ω，R2的规格为“50Ω 0.5A”，闭合开关S，滑片P在a端时电压表示数为2.5V，则电源电压为　 　V；被测者身高越高，电压表示数越　 　。
4、电流表的内阻很小，假设某个电流表的内阻只有0.01Ω，最大量程为0.6A，此电流表能承受的最高电压值是 　 　V；电压表的电阻很大，当电压一定时，通过电压表的电流很 　 　，因此电压表可以直接接到电源的两端。
5、甲灯标有“6V 3W”的字样，乙灯标有“6V 6W”的字样（灯丝电阻不变），若将它们串联接入电路中，电源电压的最大值是　 　V；若将它们并联接入电路中，干路电流的最大值是　 　A，两灯中较亮的是　 　灯。

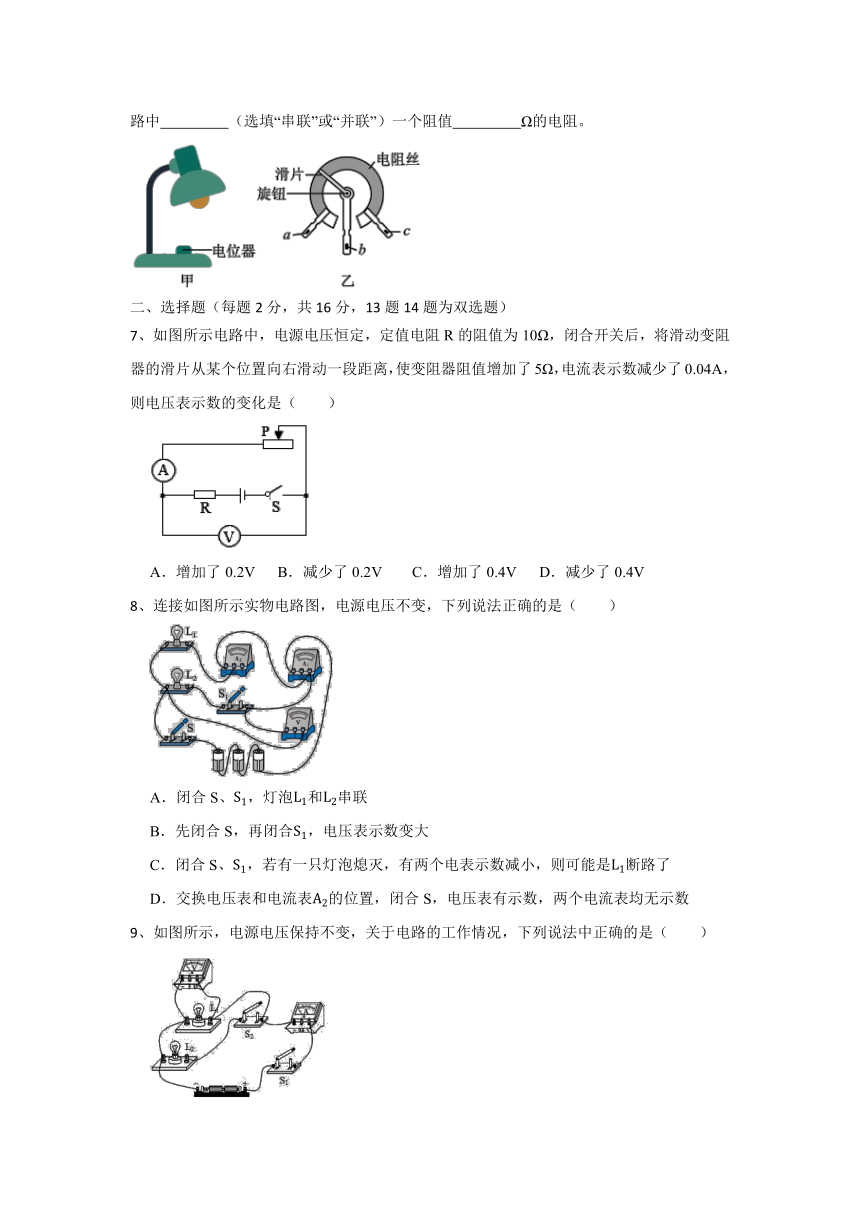

6、如图所示，甲为一个调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将　 　（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V 0.5A”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中　 　（选填“串联”或“并联”）一个阻值　 　Ω的电阻。
二、选择题（每题2分，共16分，13题14题为双选题）
7、如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（　　）
A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V
8、连接如图所示实物电路图，电源电压不变，下列说法正确的是（　　）
A．闭合S、，灯泡和串联
B．先闭合S，再闭合，电压表示数变大
C．闭合S、，若有一只灯泡熄灭，有两个电表示数减小，则可能是断路了
D．交换电压表和电流表的位置，闭合S，电压表有示数，两个电流表均无示数
9、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（　　）
A．若灯被短接，则闭合、后电压表和电流表都被烧坏
B．若电压表和电流表的位置对调，闭合、后，则两表都被烧坏
C．若先闭合，再闭合，电压表示数不变，电流表的示数变大
D．闭合、后，灯不亮，亮，则灯可能被短接

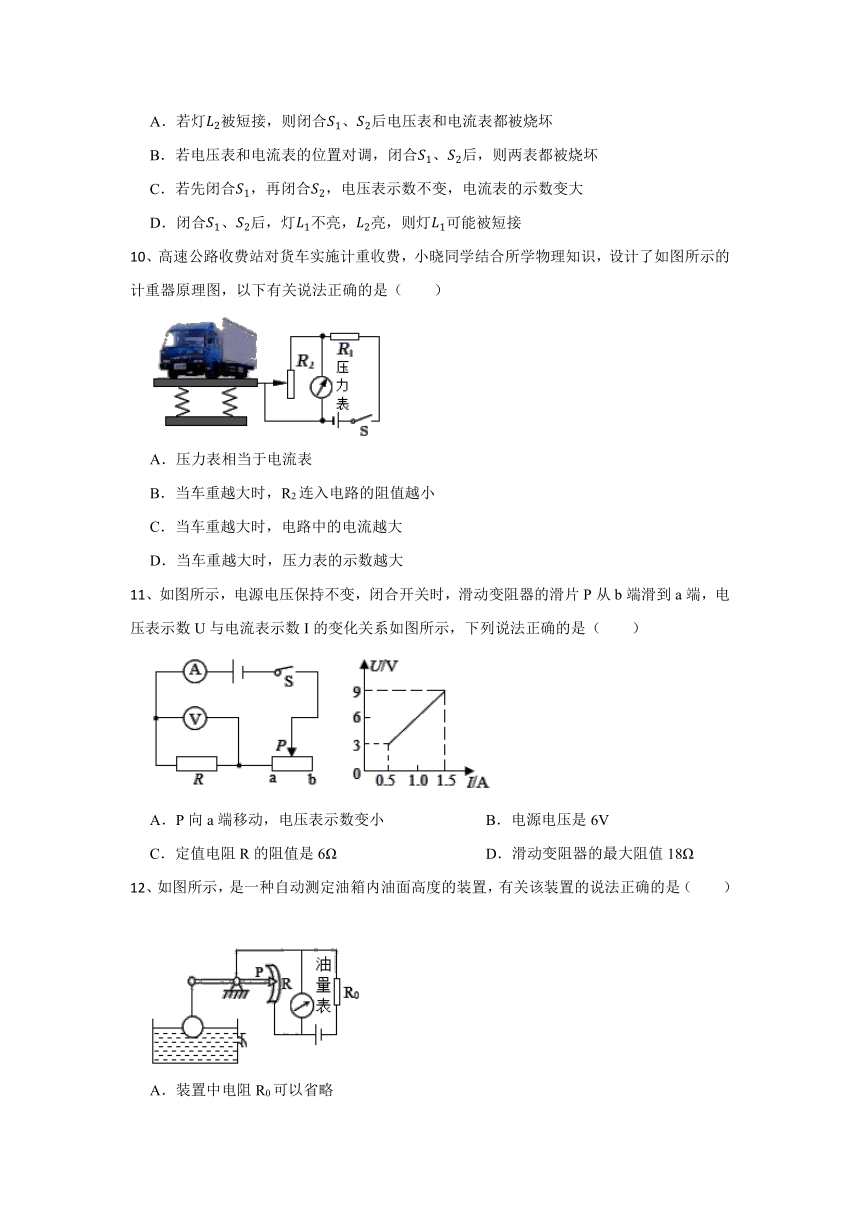

10、高速公路收费站对货车实施计重收费，小晓同学结合所学物理知识，设计了如图所示的计重器原理图，以下有关说法正确的是（　　）
A．压力表相当于电流表
B．当车重越大时，R2连入电路的阻值越小
C．当车重越大时，电路中的电流越大
D．当车重越大时，压力表的示数越大
11、如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法正确的是（　　）
A．P向a端移动，电压表示数变小 B．电源电压是6V
C．定值电阻R的阻值是6Ω D．滑动变阻器的最大阻值18Ω
12、如图所示，是一种自动测定油箱内油面高度的装置，有关该装置的说法正确的是（　　）
A．装置中电阻R0可以省略
B．若装置中的R0两端并联一只电压表不可以代替油量表
C．当油面下降时，通过电阻R0的电流减小
D．油量表是由电流表改装而成的

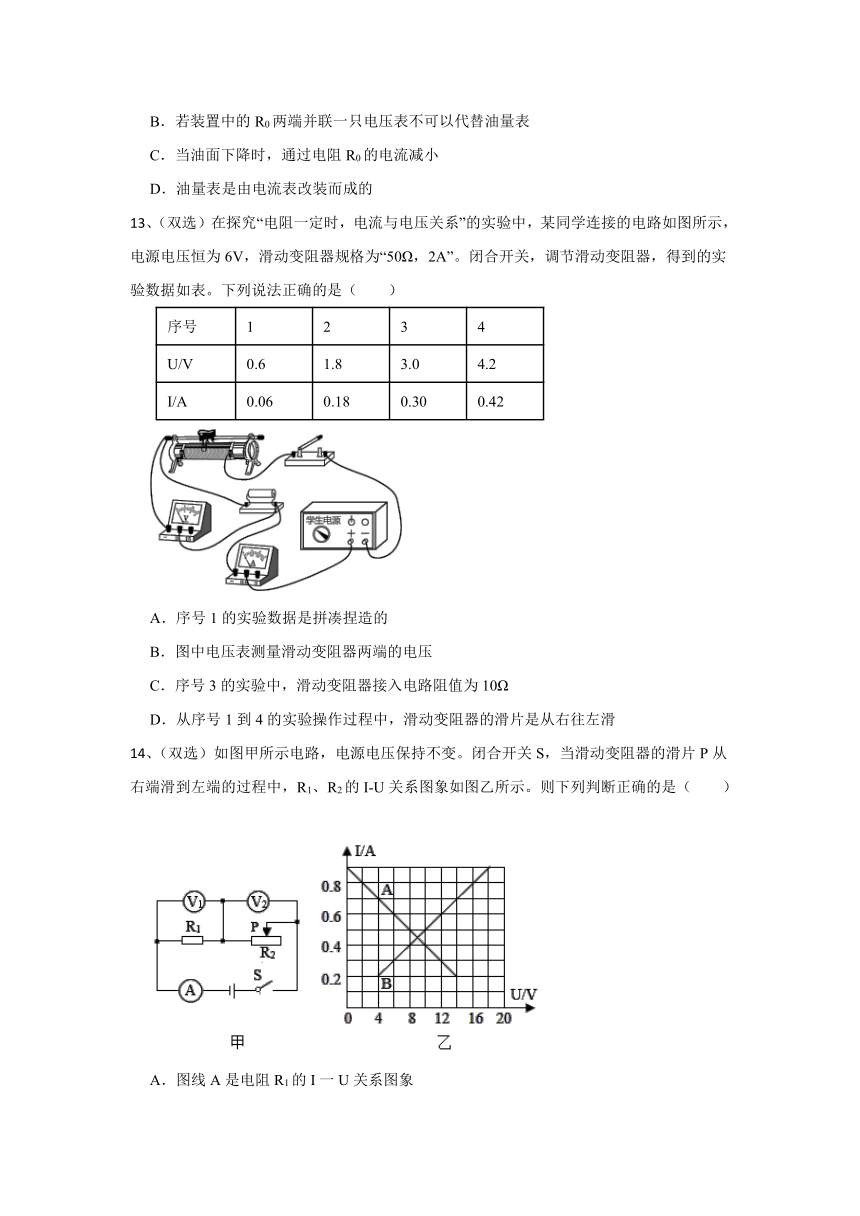

13、（双选）在探究“电阻一定时，电流与电压关系”的实验中，某同学连接的电路如图所示，电源电压恒为6V，滑动变阻器规格为“50Ω，2A”。闭合开关，调节滑动变阻器，得到的实验数据如表。下列说法正确的是（　　）
序号 1 2 3 4
U/V 0.6 1.8 3.0 4.2
I/A 0.06 0.18 0.30 0.42
A．序号1的实验数据是拼凑捏造的
B．图中电压表测量滑动变阻器两端的电压
C．序号3的实验中，滑动变阻器接入电路阻值为10Ω
D．从序号1到4的实验操作过程中，滑动变阻器的滑片是从右往左滑
14、（双选）如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示。则下列判断正确的是（　　）
A．图线A是电阻R1的I一U关系图象
B．电源电压为18V
C．R1的阻值是20Ω
D．滑动变阻器R2的最大阻值为30Ω
三、画图题（每题2分，共4分）

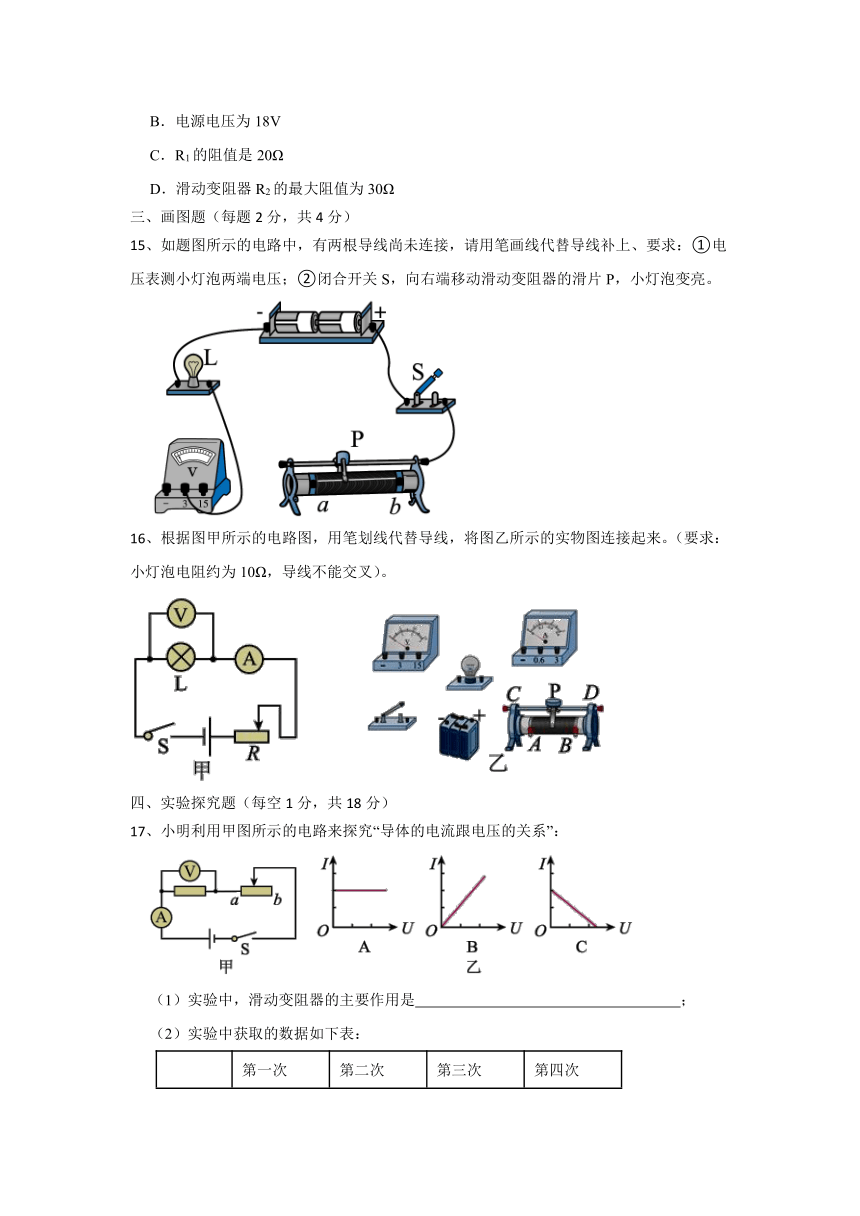

15、如题图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上、要求：①电压表测小灯泡两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，小灯泡变亮。
16、根据图甲所示的电路图，用笔划线代替导线，将图乙所示的实物图连接起来。（要求：小灯泡电阻约为10Ω，导线不能交叉）。
四、实验探究题（每空1分，共18分）
17、小明利用甲图所示的电路来探究“导体的电流跟电压的关系”：
（1）实验中，滑动变阻器的主要作用是　 　；
（2）实验中获取的数据如下表：
　 第一次 第二次 第三次 第四次
U/V 0.8 1.2 1.8 2.0
I/A 0.16 0.24 0.36 0.40
利用此数据画出的导体的电流跟电压的关系图线，与图乙中的　 　最接近，说明：在电阻一定时，电流和电压成　 　关系；
（3）请根据表中的数据判断小明在这次实验中所用的定值电阻的阻值是　 　Ω。
18、图甲是“探究串联电路的电压关系”实验电路图。
（1）连接电路时，开关应 　 　，实验时最好选择阻值 　 　（选填“相同”或“不相同”）的电阻；
（2）正确连接电路后，闭合开关，电压表示数如图乙所示。为了使读数更精确，再 　 ；
（3）用电压表测出R1两端的电压后，断开开关，直接将连接A点的导线改接到C点2两端的电压。该操作存在的问题是 　 　；
（4）正确测出了一组数据：UAB＝1.4V、UBC＝1.5V、UAC＝2.9V，分析数据得出：串联电路两端的电压等于各部分电路两端电压的总和。这样得出该实验结论合理吗？　 　，理由是 　 　。
19、如图甲所示是小明利用两节干电池做电源，测量未知电阻Rx阻值的实验电路图。
（1）闭合开关前，小明发现已连接的电路有一根导线连接错误，请你在错误的连线上画“×”，并用笔画线代替导线将电路连接正确；
（2）电路连接正确后，闭合开关S，移动滑动变阻器滑片P到某一位置时，电压表的示数如图乙所示，则此时的电压是　 　V，电流表的示数如图丙所示，则此时的电流是　 　A，此次测得电阻Rx的阻值为　 　Ω。接着小明又测出了两次Rx的阻值，分别为3.9Ω和3.8Ω，则Rx的阻值应为　 　Ω；
（3）小明绘制出定值电阻Rx的I-U图象如图丁中的a所示，然后将定值电阻换成小灯泡，用同样的方法多次实验，并根据实验数据绘制出灯泡的I-U图象，如图丁中的b所示，由图象可以看出　 　的电阻是变化的，丁图中A、B、C三点电阻最大的是　 　点；
（4）小明还想测量一个阻值约为300Ω的定值电阻R1的阻值，他发现用改正后的如图甲所示的电路无法完成该实验，原因是　 　。
五、计算题（每题9分，共18分）
20、如图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R0为4Ω。当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流；
（2）电阻R的阻值；
（3）若电压表的是3V，此时空气质量指数为多少？
21、如图所示，滑动变阻器上标有“50Ω 1A”字样，电源电压为18V，当开关S闭合后，电流表的示数为0.5A，电压表的示数为5V，求：
（1）电阻R1的阻值；
（2）滑动变阻器在电路中的阻值；
（3）若电流表量程为0~0.6A，电压表的量程为0~15V，则滑动变阻器接入电路中的有效阻值不能小于多少？
答案
1、6；12Ω
2、1；6
3、3；大
4、0.006；小
5、9；1.5；乙
6、b和c；串联；6
7-12 C C C D C C
13、A,C
14、B,C
15、解：如图所示：
或
16、解：如图所示：
17、（1）改变定值电阻两端电压和保护电路 （2）B；正比 （3）5
18、（1）断开；不相同
（2）将电压表的量程换成0～3V
（3）电压表的正负接线柱接反了
（4）不合理；一次实验得出的结论具有偶然性
19、（1）
（2）2；0.5；4；3.9
（3）灯泡；B
（4）电路中的电流太小，电流表无法测出
20、（1）解：R与R0串联，电压表测R0两端的电压，定值电阻R0为4Ω，则通过R0的电流
答：通过R0的电流为0.5A；
（2）解：电源电压为6V，R与R0串联，根据串联电路电压规律可得，电阻R两端的电压UR=U-U0=6V-2V=4V
电路中的电流为0.5A，根据欧姆定律可得，电阻R的阻值
答：电阻R的阻值为8Ω；
（3）解：当电压表示数为3V时，根据欧姆定律可得，电路中的电流
根据串联电路电压规律可得，电阻R两端的电压UR'=U-U0'=6V-3V=3V
R的阻值为
所以，由图乙知空气质量指数为50。
答：空气质量指数为50。
21、（1）解：因为，所以电阻R1的阻值；
答：电阻R1的阻值是10Ω．
（2）解：滑动变阻器两端电压，滑动变阻器连入电路的阻值
答：这时滑动变阻器连入电路的阻值26Ω．
（3）解：电流表的量程为0～0.6A，电流表示数最大时，电路电流I≤0.6A时，即；电压表的量程为0～15V，电阻R1两端的最大电压是15V，；为了电压表和电流表都安全使用，滑动变阻器连入的最小值为20Ω．
答：若电流表的量程为0～0.6A、电压表的量程为0～15V，则滑动变阻器连入电路的阻值不能小于20Ω．
