人教版九年级物理全一册第十七章欧姆定律单元测试（含答案）

人教版九年级物理全一册第十七章欧姆定律单元测试
一、填空题（每空1分，共14分）

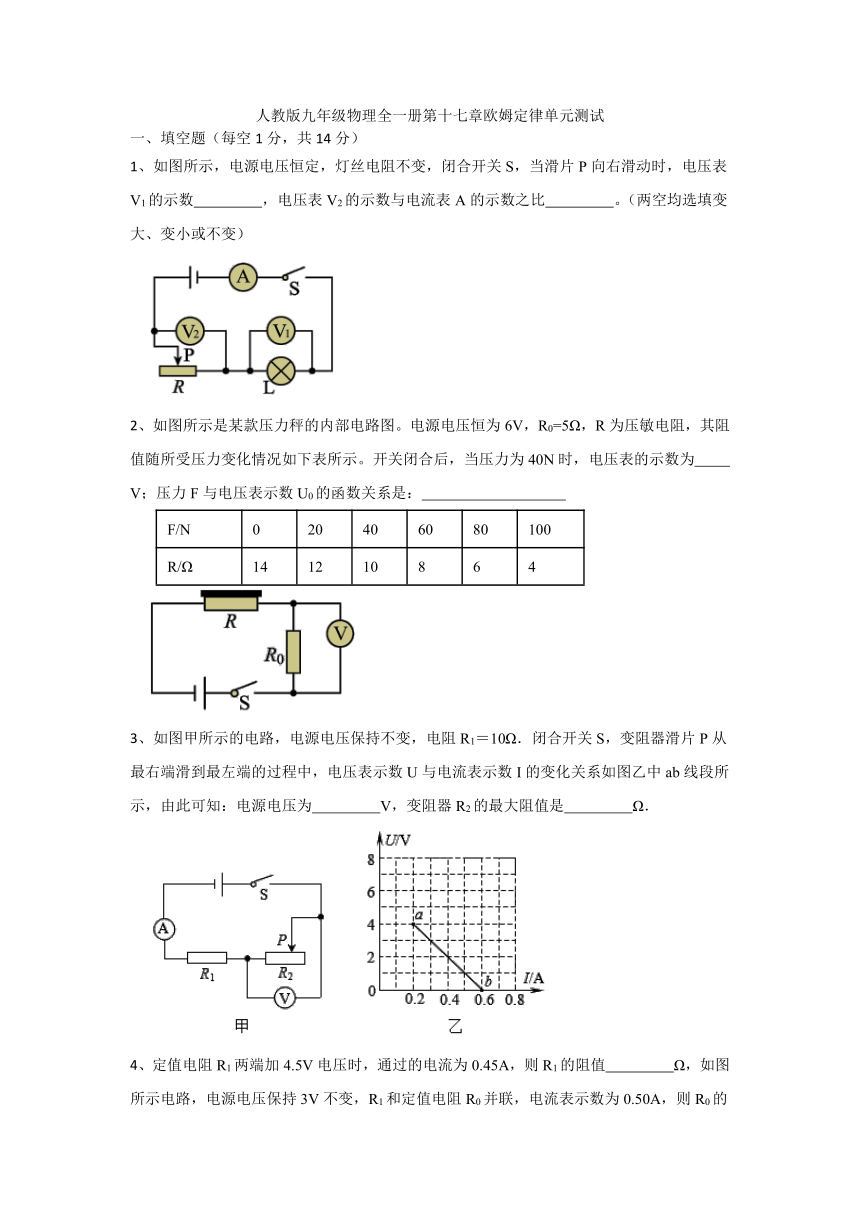

1、如图所示，电源电压恒定，灯丝电阻不变，闭合开关S，当滑片P向右滑动时，电压表V1的示数　 　，电压表V2的示数与电流表A的示数之比　 　。（两空均选填变大、变小或不变）
2、如图所示是某款压力秤的内部电路图。电源电压恒为6V，R0=5Ω，R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力为40N时，电压表的示数为　 　V；压力F与电压表示数U0的函数关系是：　 　
F/N 0 20 40 60 80 100
R/Ω 14 12 10 8 6 4
3、如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为　 　V，变阻器R2的最大阻值是　 　Ω．

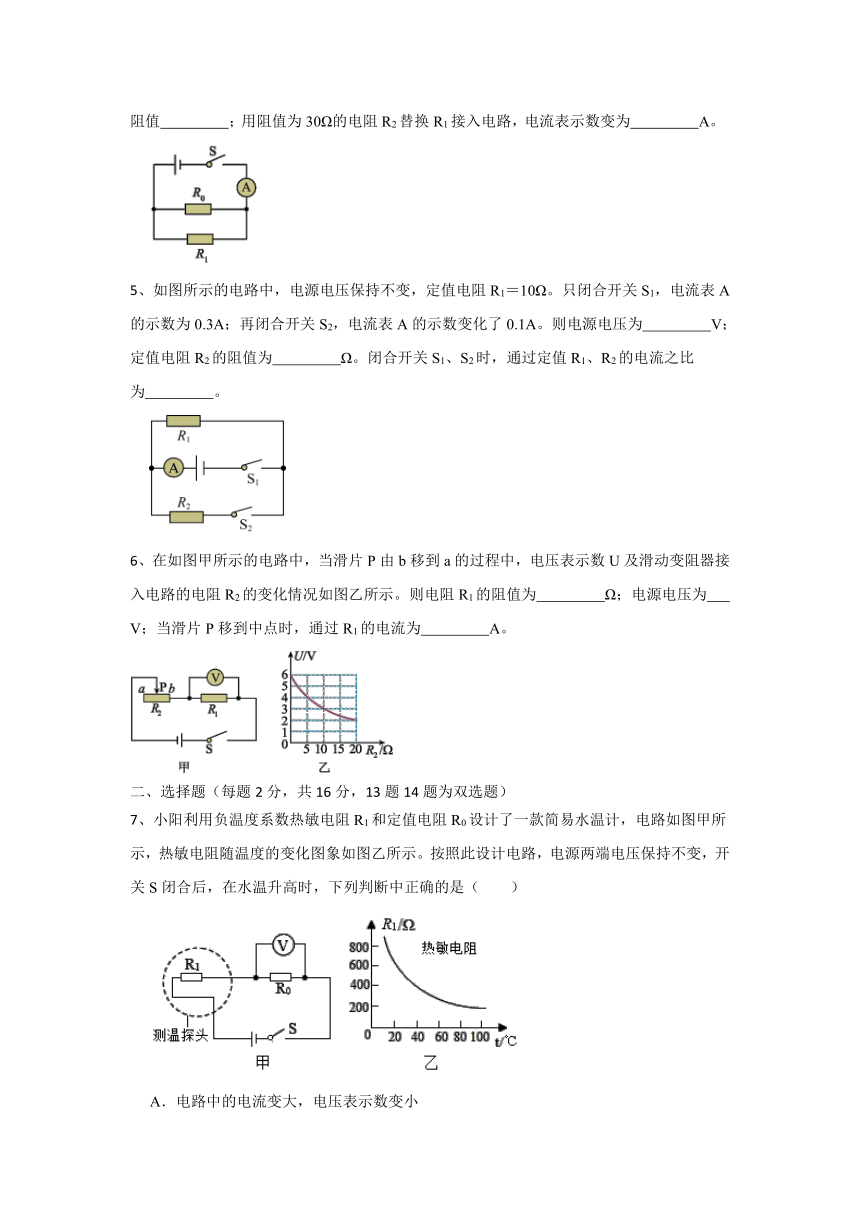

4、定值电阻R1两端加4.5V电压时，通过的电流为0.45A，则R1的阻值　 　Ω，如图所示电路，电源电压保持3V不变，R1和定值电阻R0并联，电流表示数为0.50A，则R0的阻值　 　；用阻值为30Ω的电阻R2替换R1接入电路，电流表示数变为　 　A。
5、如图所示的电路中，电源电压保持不变，定值电阻R1＝10Ω。只闭合开关S1，电流表A的示数为0.3A；再闭合开关S2，电流表A的示数变化了0.1A。则电源电压为　 　V；定值电阻R2的阻值为　 　Ω。闭合开关S1、S2时，通过定值R1、R2的电流之比为　 　。
6、在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。则电阻R1的阻值为　 　Ω；电源电压为　 　V；当滑片P移到中点时，通过R1的电流为　 　A。
二、选择题（每题2分，共16分，13题14题为双选题）
7、小阳利用负温度系数热敏电阻R1和定值电阻R0设计了一款简易水温计，电路如图甲所示，热敏电阻随温度的变化图象如图乙所示。按照此设计电路，电源两端电压保持不变，开关S闭合后，在水温升高时，下列判断中正确的是（　　）
A．电路中的电流变大，电压表示数变小
B．电路中的电流变大，电压表示数变大
C．电路中的电流变小，电压表示数变小
D．电路中的电流变小，电压表示数变大

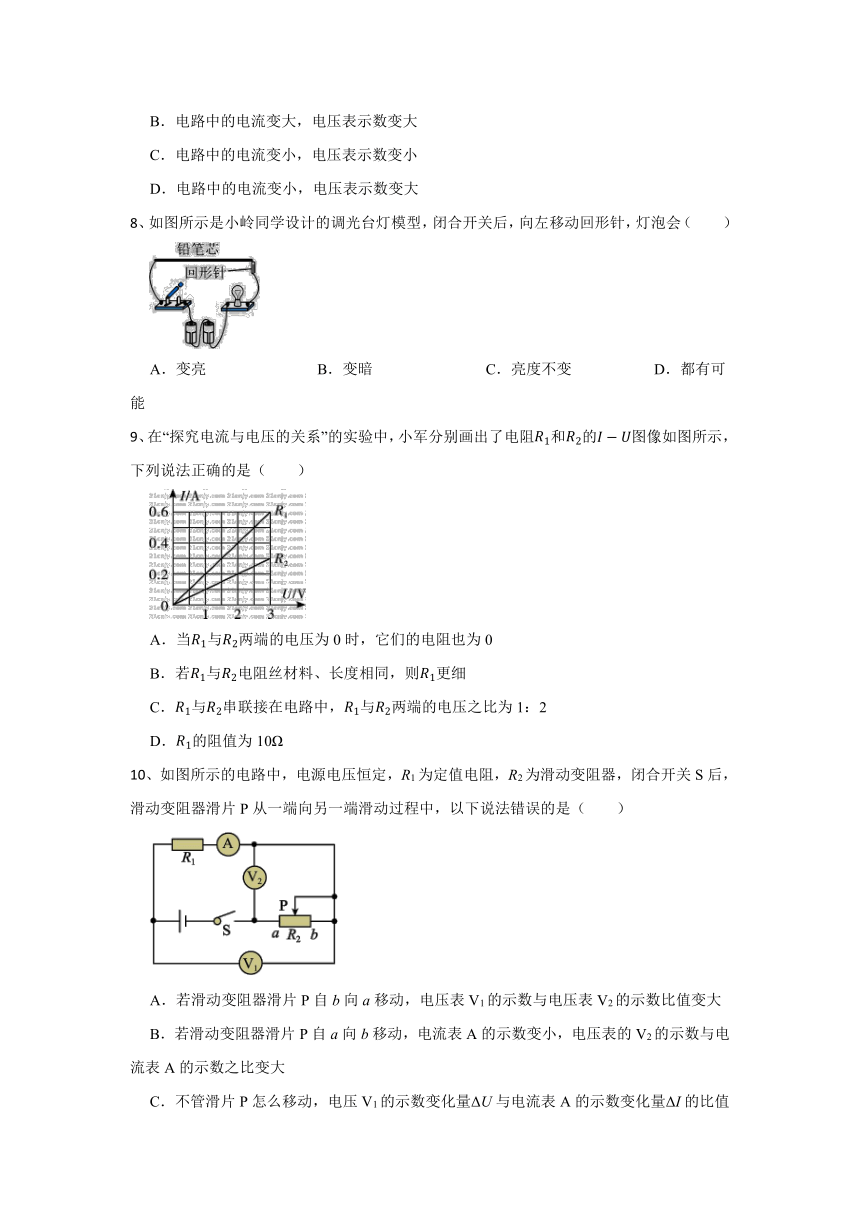

8、如图所示是小岭同学设计的调光台灯模型，闭合开关后，向左移动回形针，灯泡会（　　）
A．变亮 B．变暗 C．亮度不变 D．都有可能
9、在“探究电流与电压的关系”的实验中，小军分别画出了电阻和的图像如图所示，下列说法正确的是（　　）
A．当与两端的电压为0时，它们的电阻也为0
B．若与电阻丝材料、长度相同，则更细
C．与串联接在电路中，与两端的电压之比为1：2
D．的阻值为10Ω
10、如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（　　）
A．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大
B．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表的V2的示数与电流表A的示数之比变大
C．不管滑片P怎么移动，电压V1的示数变化量ΔU与电流表A的示数变化量ΔI的比值不变
D．若滑动变阻器滑片P自a向b移动，电压V2的示数变化量ΔU2与电流表A的示数变化量ΔI的比值变大

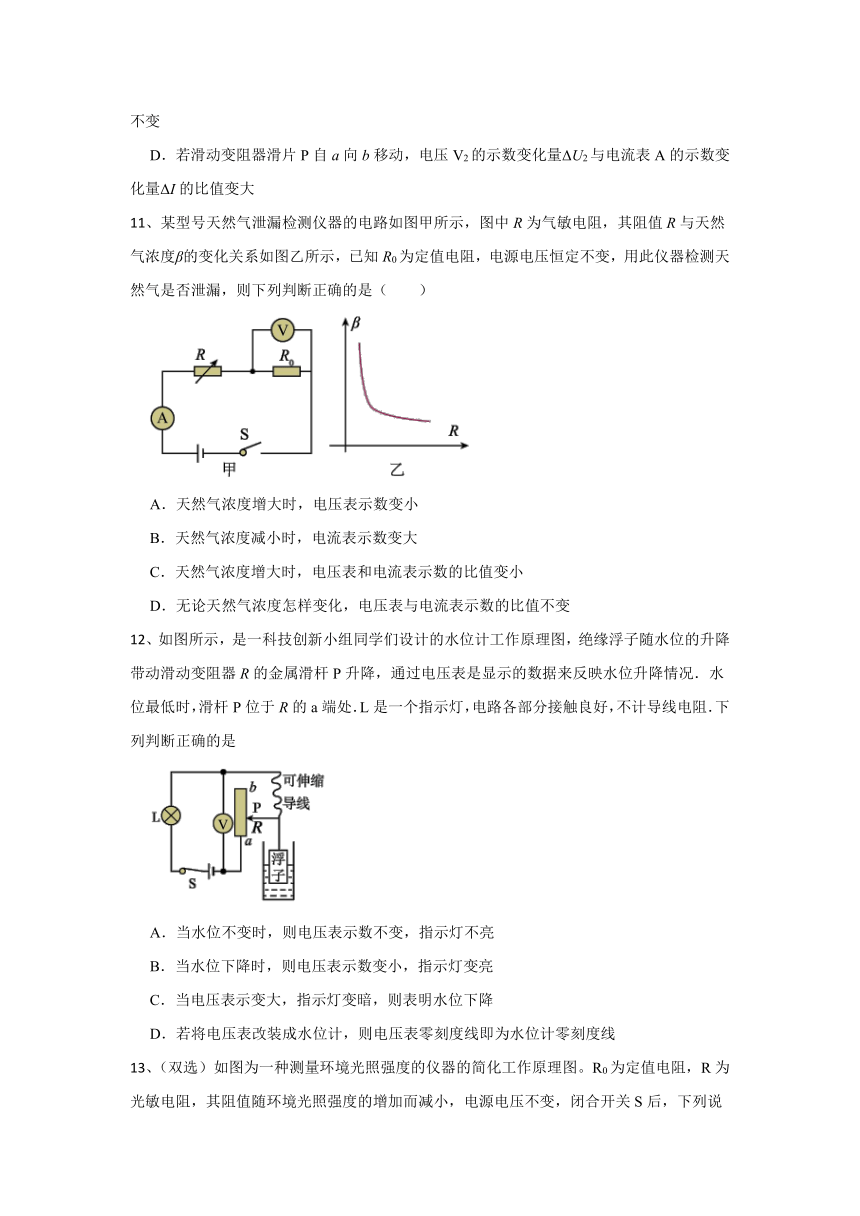

11、某型号天然气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（　　）
A．天然气浓度增大时，电压表示数变小
B．天然气浓度减小时，电流表示数变大
C．天然气浓度增大时，电压表和电流表示数的比值变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
12、如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反映水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是
A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当电压表示变大，指示灯变暗，则表明水位下降
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线

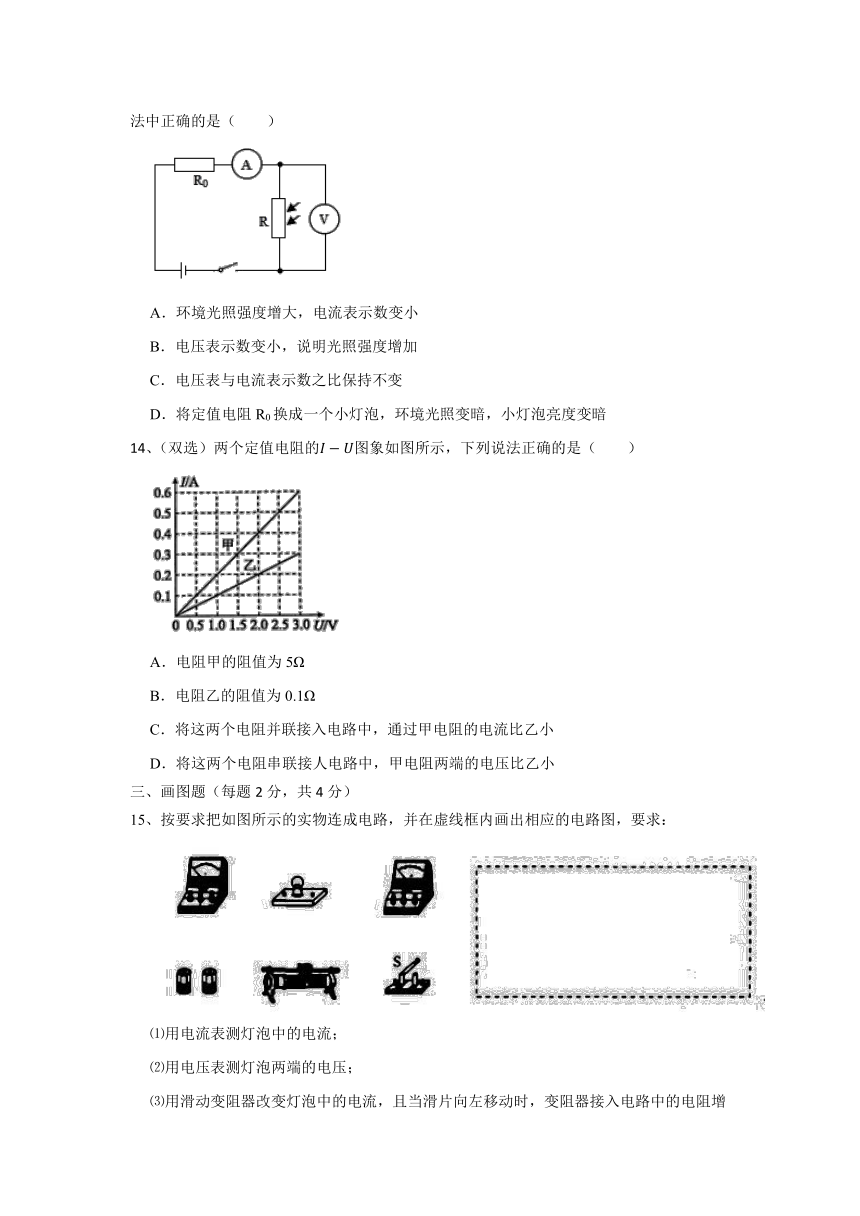

13、（双选）如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是（　　）
A．环境光照强度增大，电流表示数变小
B．电压表示数变小，说明光照强度增加
C．电压表与电流表示数之比保持不变
D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变暗
14、（双选）两个定值电阻的图象如图所示，下列说法正确的是（　　）
A．电阻甲的阻值为5Ω
B．电阻乙的阻值为0.1Ω
C．将这两个电阻并联接入电路中，通过甲电阻的电流比乙小
D．将这两个电阻串联接人电路中，甲电阻两端的电压比乙小
三、画图题（每题2分，共4分）
15、按要求把如图所示的实物连成电路，并在虚线框内画出相应的电路图，要求：
⑴用电流表测灯泡中的电流；
⑵用电压表测灯泡两端的电压；
⑶用滑动变阻器改变灯泡中的电流，且当滑片向左移动时，变阻器接入电路中的电阻增大．
16、如图所示为测小灯泡的电阻实验所连接的电路，请在图中以笔画线代替导线，将其补充完整，然后在右边的虚线框中画出它的电路图．
四、实验探究题（每空1分，共18分）
17、在探究电流与电阻关系的实验中，其中电源电压恒为
。
（1）实验中，小明测得的数据如表所示，其中第2次实验中电流表的示数如图所示，是　 　；
（2）根据表中的数据可以得出的结论是：电压一定时，　 　；
次数 1 2 3 4
电阻/R 5 10 15 20
电流/A 0.4
　 0.13 0.10
（3）结合表中的数据可知：实验中，定值电阻两端的电压保持为　 　，所选用的滑动变阻器的最大阻值至少是　 　。
18、利用图甲所示的电路“探究电流跟电阻的关系”。实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）实验中，用5Ω的电阻做完实验后，接下来的操作是 　 　，取下5Ω的电阻，再将滑动变阻器滑片移至最 　 　端，然后用10Ω的电阻代替5Ω的电阻接入电路。
（2）闭合开关，移动滑片使电压表示数为 　 　V时，读出电流表的示数；多次改变R的阻值，调节滑动变阻器的滑片，目的是 　 　，记下对应电流表的示数，得到图乙所示的电流I随电阻R变化的图象。小明根据图象得出该实验的结论是 　 　。
（3）实验中，进行了多组数据的测量，其目的是 　 　。
19、小林同学利用如图甲所示的实验装置测量额定电压为2.5V的小灯泡电阻，电源电压恒定为3V，滑动变阻器的规格为“20Ω 1A”
（1）请你用笔画线代替导线，帮助小林将电路连接完整；
（2）连接电路前，小林发现电压表指针如图乙所示，接下来他应进行的操作是 ___________；
A．将电压表正负接线柱交换连接 B．对电压表调零
（3）闭合开关前，应将图甲中变阻器的滑片P置于最 　 　端。闭合开关后，发现电压表、电流表均无示数，灯泡也不发光　 　；
A．变阻器断路
B．灯泡断路
C．灯泡短路
（4）小林排除故障完成了实验，测量数据记录在了下表中。当电压表示数为2.5V时，电流表示数如图丙所示，则此时小灯泡的电阻为　 　Ω（结果保留一位小数）。分析数据发现小灯泡电阻变化明显，是因灯丝电阻受 　 　影响。 　 　（选填“能”或“不能”）用表中各电阻值的平均值作为灯泡电阻的测量结果；
电压表示数/V 1.0 1.5 2 2.5 2.8
电流表示数/A 0.18 0.22 0.26 　 0.3
小灯泡电阻/Ω 5.6 6.8 7.7 　 9.3
通过本实验还可以发现小灯泡两端的电压越大，其实际功率越　 　。
五、计算题（每题9分，共18分）
20、在如图所示的电路中，已知电阻R1＝5Ω，电流表A1的示数为I1＝1A，电流表A的示数为I＝1.5安，求：
（1）R1两端的电压U1；
（2）通过R2的电流I2；
（3）R2的阻值。
21、在学校综合实践活动课上，小玲设计了一个电子身高测量仪，如图所示．电源电压U＝6V，定值电阻R0＝20欧，电压表的示数与身高的关系如下表所示．
身高h/cm 160 165 170 175 180
电压表示数U/V 0 2 3 3.6 4
（1）电路的最大电流是多少？
（2）身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值多大？
（3）当电压表示数为1V时，被测同学的身高多少？
答案
1、变大；变小
2、2；
3、6；20
4、10；15；0.30
5、3；30；3∶1
6、10；6；0.3
7-12、B A C D D B
13、B,D
14、A,D
15、解：如图所示：
16、解：如图所示：
17、（1）0.2A （2）通过导体的电流与导体的电阻成反比 （3）2；25
18、（1）断开开关；左
（2）2.5；控制电阻两端电压一定；电压一定时，通过定值电阻的电流和电阻成反比
（3）使实验结论具有普遍性
19、（1）
（2）B
（3）右；A
（4）8.3；温度；不能；大
20、（1）解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流。
由 可得R1两端的电压U1：U1＝I1R1＝1A×5Ω＝5V；
答：R1两端的电压为5V；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：I2＝I﹣I1＝1.5A﹣1A＝0.5A；
答：通过R2的电流为0.5A；
（3）解：因并联电路中各支路两端的电压相等，所以U＝U2＝U1＝5V，R2的阻值： ；
答：R2的阻值为10Ω。
21、（1）解： 当滑动变阻器接入电路中阻值为0时，电路中电流最大，由题意可知， ；
答：电路的最大电流是0.3A；
（2）解： 由表格可知身高180cm时电压表的示数为4V，串联电路总电压等于各部分电压之和，
则定值电阻两端的电压：U0＝U﹣UR＝6V﹣4V＝2V，
此时通过电路的电流： ，
串联电路各处电流相等，则滑动变阻器接入电路的电阻值： ；
答：身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值为40Ω；
（3）解： 由（2）可知，180cm时接入电路的电阻为40Ω，160cm时接入电路的电阻为0，则1cm的电阻丝的阻值为 ，
当电压表示数为1V时，定值电阻两端的电压：U0′＝U﹣UR′＝6V﹣1V＝5V，
此时通过电路的电流： ，
此时滑动变阻器接入电路的电阻： ，则滑动变阻器接入电路中的电阻丝的长度为 cm＝2cm，
则该同学身高为160cm+2cm＝162cm。
答：当电压表示数为1V时，被测同学的身高为162cm。
