江西省信丰县西牛中学九年级物理上册 62 电功率课件 （教科版）（共34张PPT）

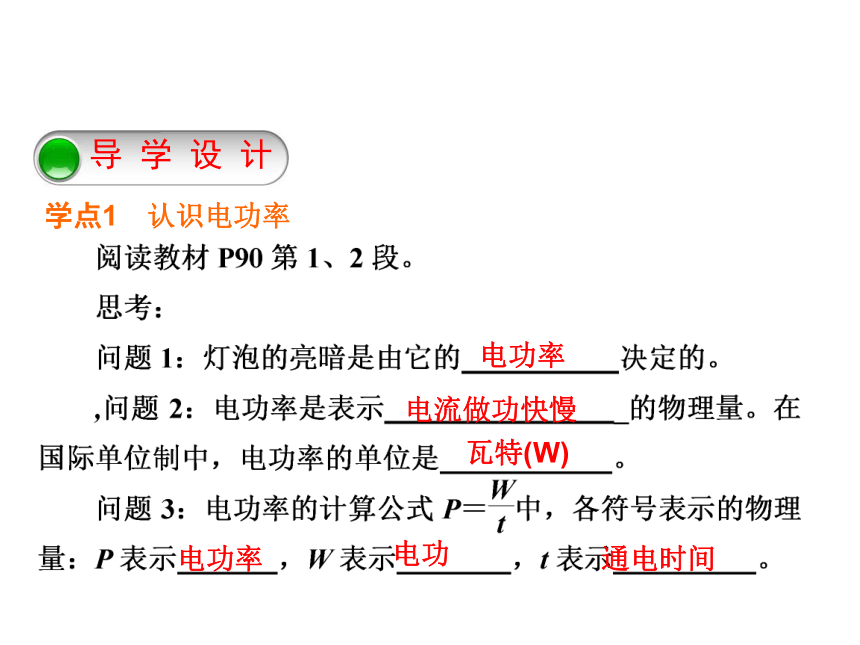

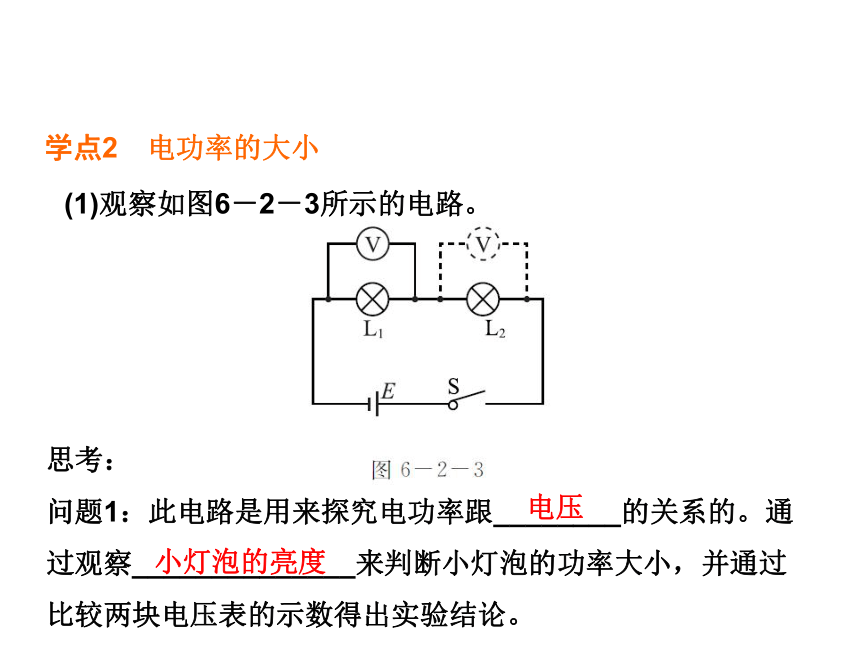

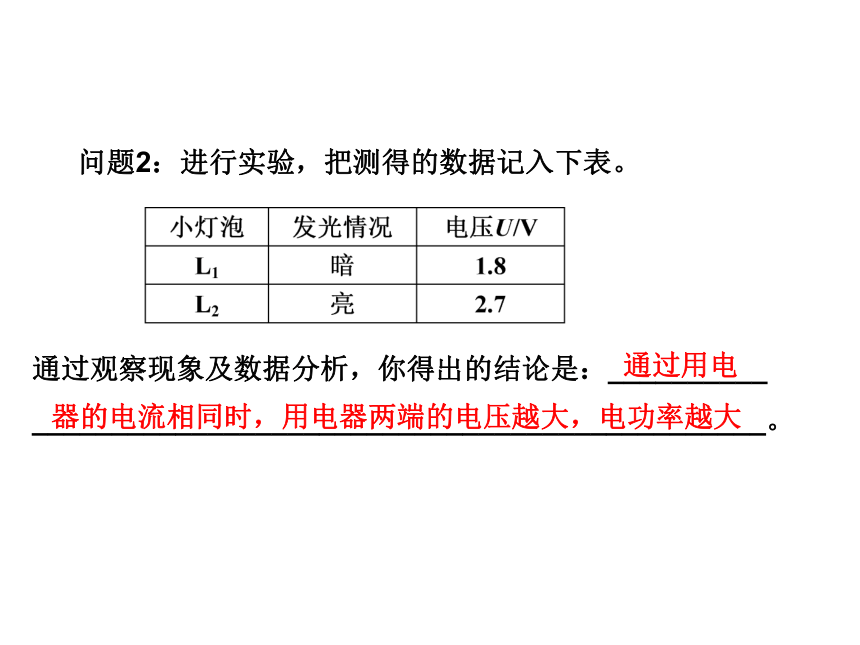

课件34张PPT。物 理2.电功率2.电功率导 学 设 计学点1　认识电功率 2.电功率电功率 电流做功快慢 瓦特(W) 通电时间 电功率 电功2.电功率学点2　电功率的大小 电压小灯泡的亮度2.电功率问题2：进行实验，把测得的数据记入下表。通过观察现象及数据分析，你得出的结论是：__________

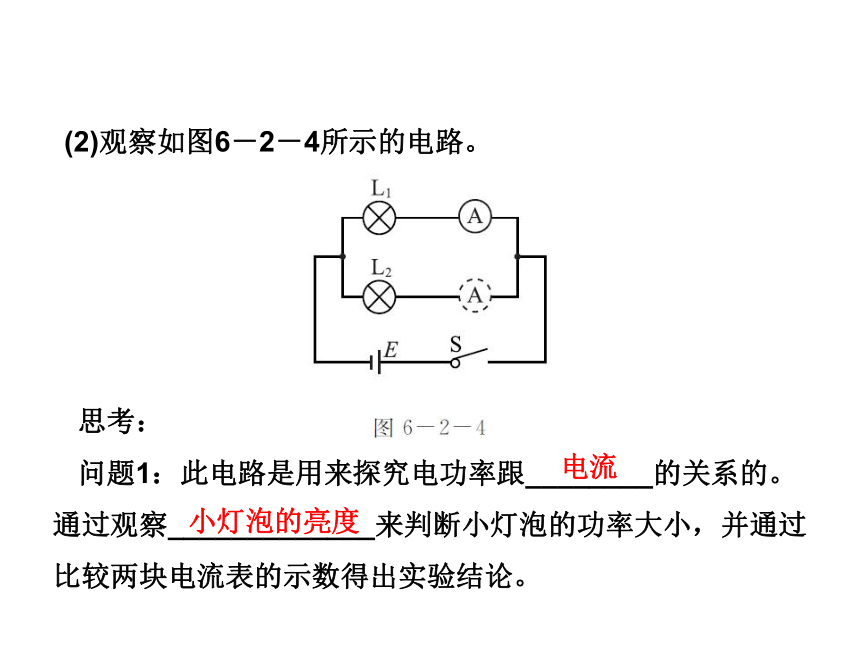

______________________________________________。 通过用电器的电流相同时，用电器两端的电压越大，电功率越大2.电功率(2)观察如图6－2－4所示的电路。思考：

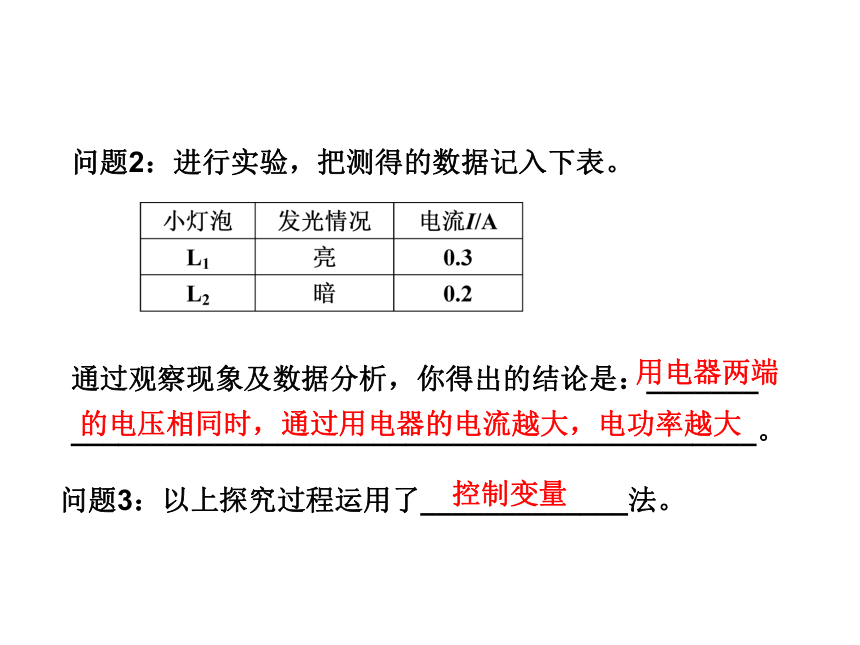

问题1：此电路是用来探究电功率跟________的关系的。通过观察_____________来判断小灯泡的功率大小，并通过比较两块电流表的示数得出实验结论。电流小灯泡的亮度2.电功率问题2：进行实验，把测得的数据记入下表。 通过观察现象及数据分析，你得出的结论是：_______

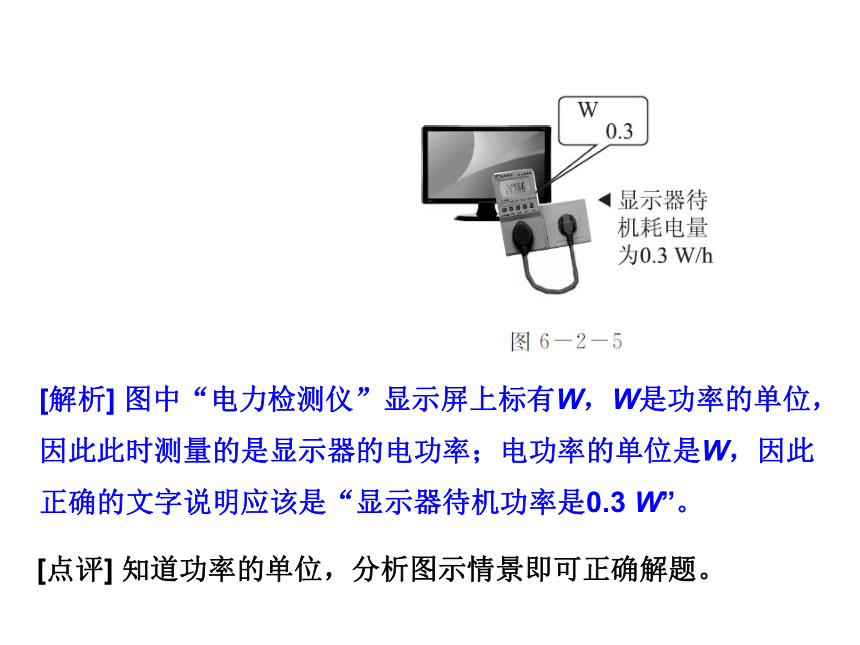

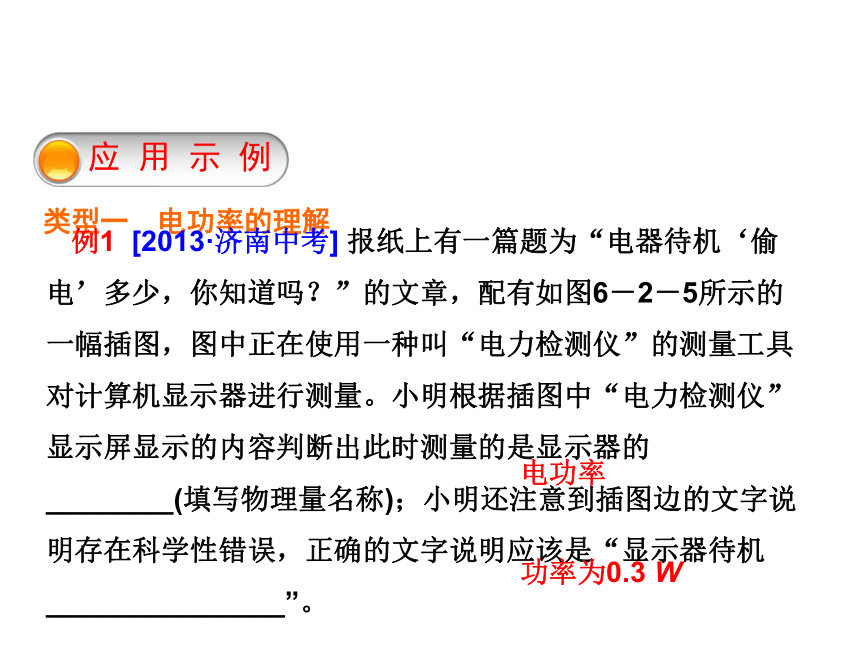

___________________________________________。 用电器两端的电压相同时，通过用电器的电流越大，电功率越大问题3：以上探究过程运用了_____________法。 控制变量2.电功率电压 电流 P＝UI 电压 电流 正 UIt 应 用 示 例 类型一　电功率的理解 2.电功率例1 [2013·济南中考] 报纸上有一篇题为“电器待机‘偷电’多少，你知道吗？”的文章，配有如图6－2－5所示的一幅插图，图中正在使用一种叫“电力检测仪”的测量工具对计算机显示器进行测量。小明根据插图中“电力检测仪”显示屏显示的内容判断出此时测量的是显示器的________(填写物理量名称)；小明还注意到插图边的文字说明存在科学性错误，正确的文字说明应该是“显示器待机_______________”。电功率功率为0.3 W 2.电功率[解析] 图中“电力检测仪”显示屏上标有W，W是功率的单位，因此此时测量的是显示器的电功率；电功率的单位是W，因此正确的文字说明应该是“显示器待机功率是0.3 W”。[点评] 知道功率的单位，分析图示情景即可正确解题。2.电功率 类型二　实验探究：电功率跟电流、电压的关系例2 [2012·吉林中考] 在“探究电功率跟电流、电压的关系”实验中，小丽同学设计了如图6－2－6所示的电路。 2.电功率(1)此电路是用来探究电功率跟________的关系的。小丽是通过观察____________来判断灯泡电功率的大小，并通过比较两块电压表的示数得出实验结论。
(2)请你帮助小丽重新设计一个电路来探究电功率跟另一因素的关系：
应该添加的器材：______________。简述你所设计的电路的连接情况：_____________________________________
_____________________________________________。　两灯泡并联，每一个支路上各连接一块电流表电压灯泡的亮度两块电流表2.电功率[解析] (1)由图可知两灯泡串联，通过两灯泡的电流相同，所以此电路探究的是电功率跟电压的关系。我们可以通过观察灯泡的亮度来判断灯泡电功率的大小，灯泡越亮，灯泡的电功率越大。(2)为了探究电功率跟电流的关系，我们需要知道电流的大小，所以需要添加测量电流的仪表——电流表。为了探究电功率跟电流的关系，应该控制电压相同，所以两灯泡应该并联，同时每一个支路上各连接一块电流表，通过比较两块电流表的示数得出实验结论。2.电功率[点评] 控制变量法在实验探究中的具体应用是此题考查的重点，使用这种方法时要充分理解“控制”包含的两层含义：既要控制相同的物理量，又要控制不同的物理量。2.电功率 类型三　电功、电功率的综合计算 2.电功率2.电功率2.电功率2.电功率 类型四　利用电能表测电功率 例4 如图6－2－8所示是一种家庭电路中的电能表。该电能表允许接的最大功率为________。若安装时此电能表的示数为零，则从安装电能表到现在为止，用电
器已消耗了____________电能，电表
的转盘已转了__________圈。若测得
转盘在6 min内转了30圈，则所接用电
器总功率为__________。600001100 W100 W20 kW·h2.电功率课 堂 小 结2.电功率当 堂 检 测 知识点1　电功率的理解2.电功率1．[2013·义乌中考] 电视上有某品牌空调的广告，称“好空调，一天只需一度电”；在其他媒体上也有该品牌的广告词，称“XX空调，最低耗电仅相当于一只45 W的灯泡”。考虑到空调实际使用情况及估计等因素，你认为这两句广告词体现的内容_____________(选填“基本一致”或“完全不一致”)，因为根据题中信息可以计算出一度电可让该空调运行约_________小时(结果保留整数)。基本一致 222.电功率 知识点2　电功、电功率的综合计算 2.电功率2．实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图6－2－9所示。若将它们并联后接到1.5 V的电源两端，则通过电源的电流是________A；若将它们串联后接到4.0 V的电源两端，则小灯泡消耗的电功率是________W。0.34 0.22.电功率2.电功率[点评] 本题的难点在第二问，要通过图像分析找出当电源电压是4 V时，小灯泡两端的电压和通过它的电流。要找出小灯泡两端的电压和电流，就需要根据我们所学的串联电路的特点去分析，而不能只盯着图像去分析，这在解题时是要注意的。2.电功率3．某用电器正常工作时两端的电压是220 V，电流是800 mA，这个用电器正常工作时的电功率是__________，电阻是__________；如果该用电器每天使用5 h，则每天消耗的电能是____________J，一个月耗电________kW·h(一个月按30天计算)。275 Ω 176 W26.42.电功率[答案] (1)3 V　(2)0.5 W　(3)300 J2.电功率 知识点3　利用电能表测电功率 2.电功率5．小明用电能表测量某家用电器的电功率，当只有该用电器工作时，测得15 min内标有“6000 imp/(kW·h)”字样的电子式电能表指示灯闪烁了1800次，这用电器可能是(　　)
A．空调 B．白炽灯
C．电视机 D．电冰箱 A 2.电功率2.电功率6．小红家里的电能表标有“3000 revs/(kW·h)”的字样，则该电能表的转盘转过1转，电路中用电器消耗的电能是________J。现小红利用该电能表测定家中电热取暖器的电功率，当取暖器单独工作时，电能表的转盘在90 s内转过60转，则该取暖器的电功率是________W。1200 8002.电功率2.电功率[点评] 本题考查消耗电能和电功率的计算，关键是公式及其变形公式的灵活运用，难点是对电能表各个参数物理意义的正确理解，解题过程中要注意单位的换算。
