江西省信丰县西牛中学九年级物理上册 第四章 探究电流本章总结提升课件 （教科版）（共26张PPT）

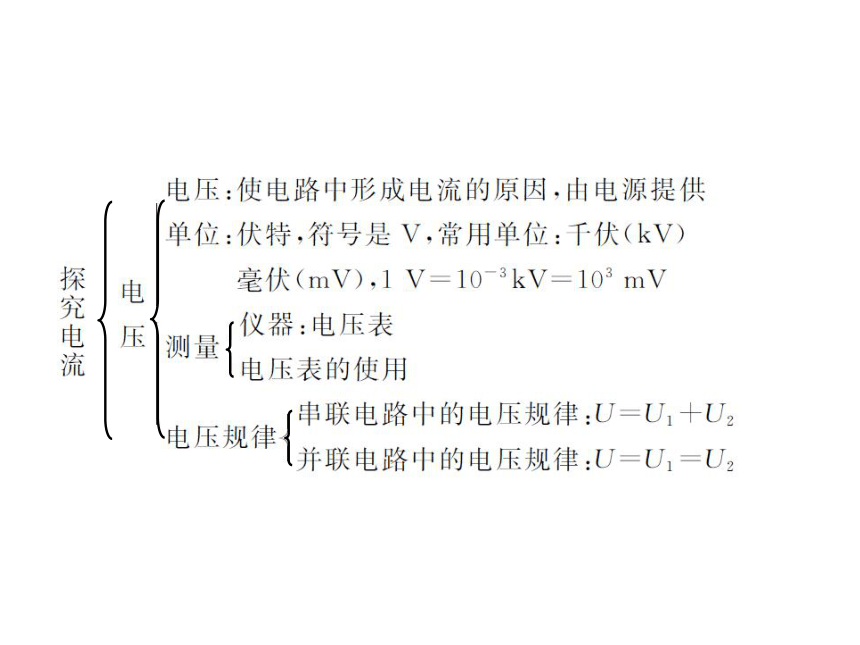

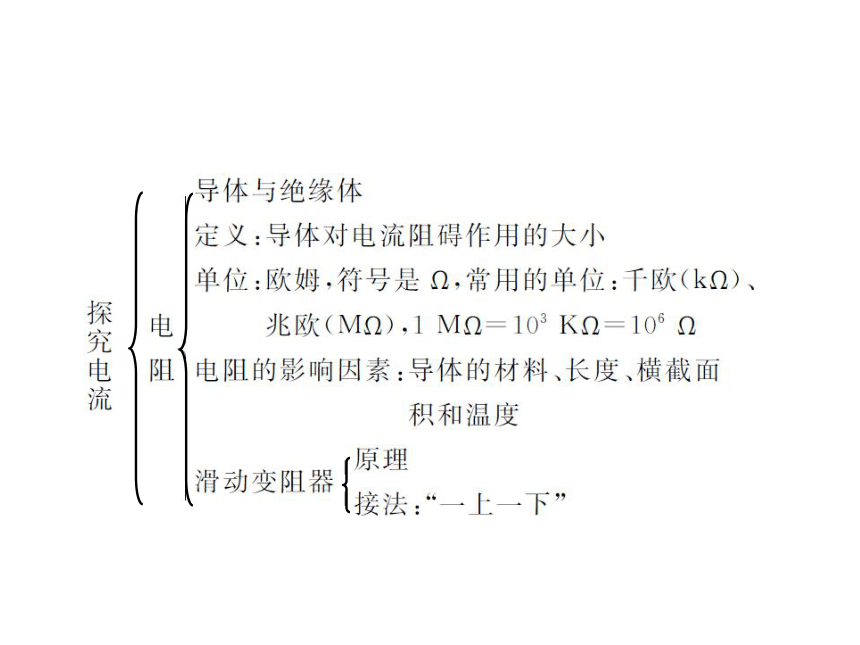

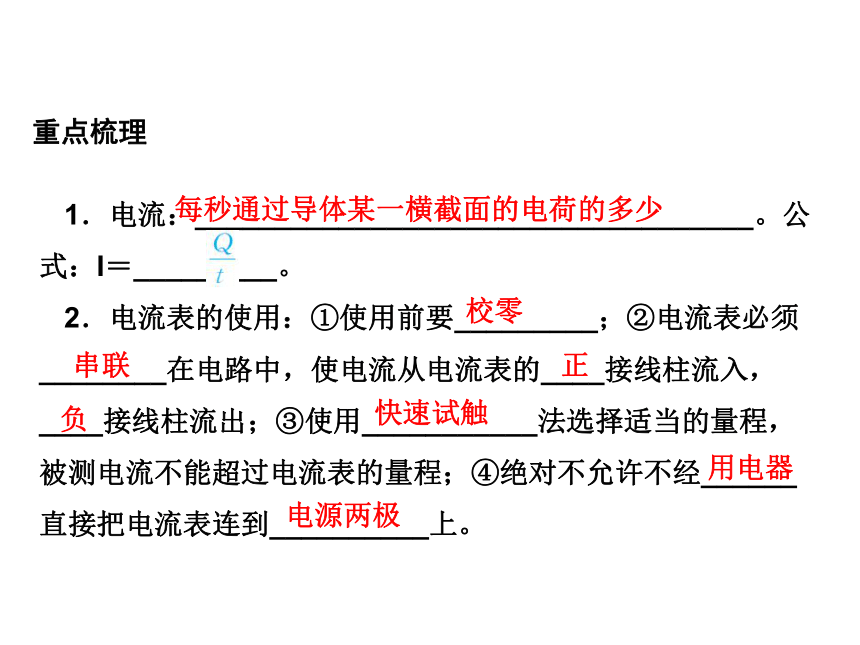

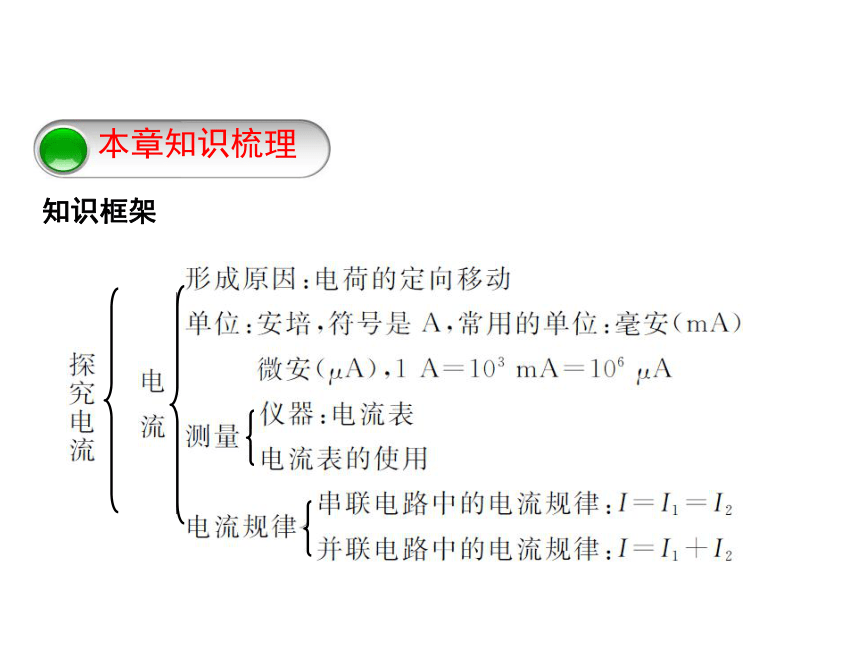

课件26张PPT。第四章 探究电流第四章总结提升本章知识梳理第四章 探究电流知识框架第四章 探究电流第四章 探究电流第四章 探究电流重点梳理1．电流：___________________________________。公式：I＝_________。

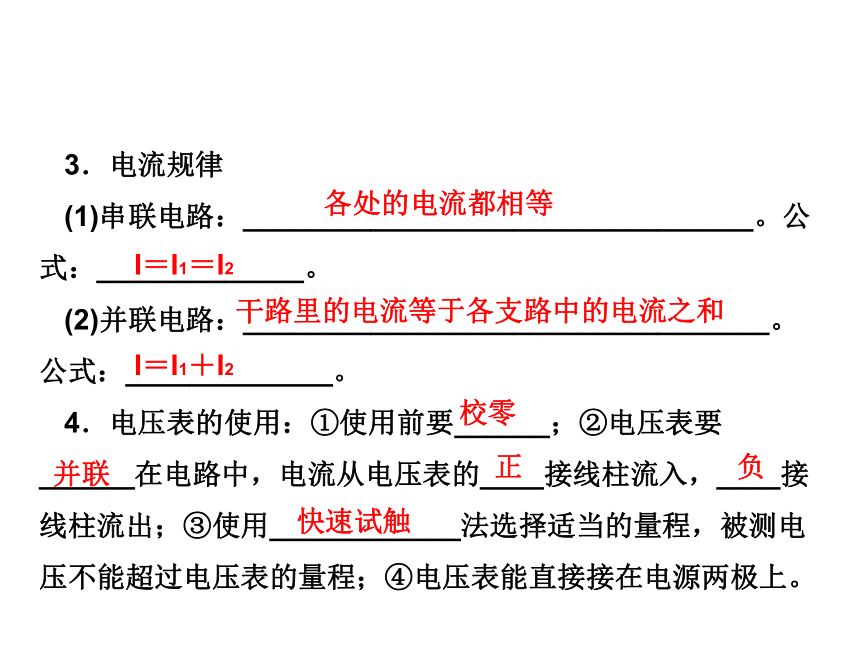

2．电流表的使用：①使用前要_________；②电流表必须________在电路中，使电流从电流表的____接线柱流入，____接线柱流出；③使用___________法选择适当的量程，被测电流不能超过电流表的量程；④绝对不允许不经______直接把电流表连到__________上。每秒通过导体某一横截面的电荷的多少校零串联正负快速试触用电器电源两极第四章 探究电流3．电流规律
(1)串联电路：________________________________。公式：_____________。
(2)并联电路：_________________________________。公式：_____________。

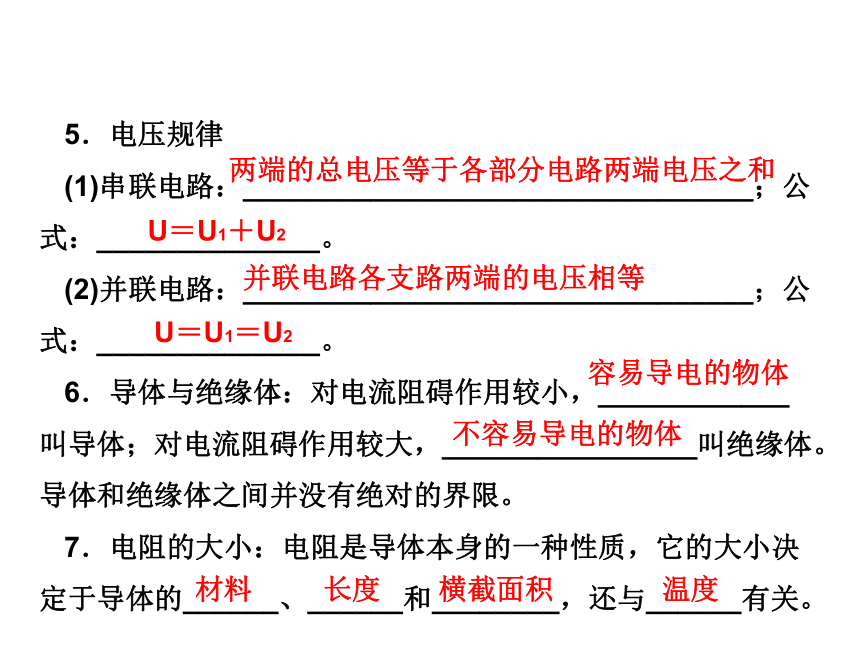

4．电压表的使用：①使用前要______；②电压表要______在电路中，电流从电压表的____接线柱流入，____接线柱流出；③使用____________法选择适当的量程，被测电压不能超过电压表的量程；④电压表能直接接在电源两极上。各处的电流都相等I＝I1＝I2干路里的电流等于各支路中的电流之和I＝I1＋I2校零并联正负快速试触第四章 探究电流5．电压规律
(1)串联电路：________________________________；公式：______________。
(2)并联电路：________________________________；公式：______________。
6．导体与绝缘体：对电流阻碍作用较小，____________叫导体；对电流阻碍作用较大，________________叫绝缘体。导体和绝缘体之间并没有绝对的界限。

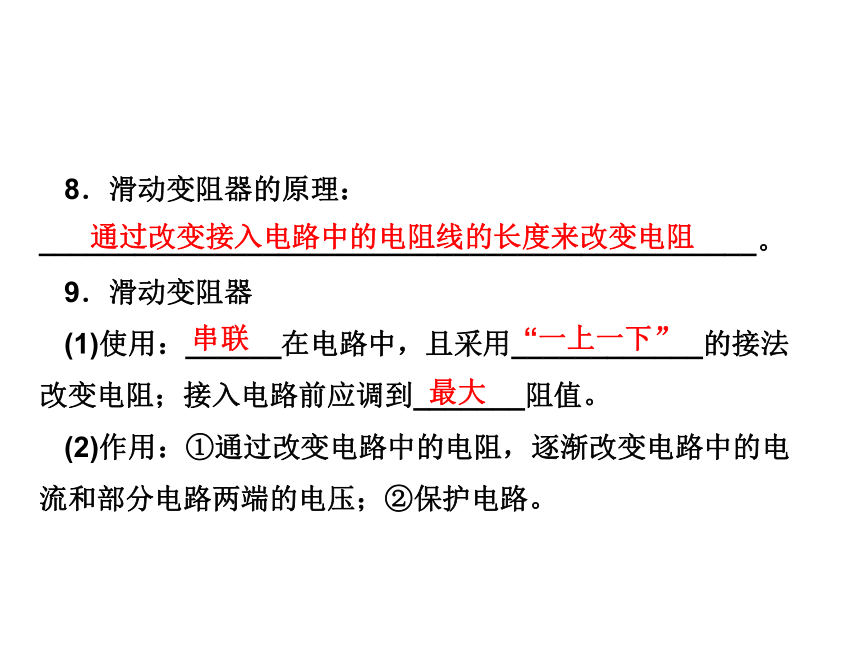

7．电阻的大小：电阻是导体本身的一种性质，它的大小决定于导体的______、______和________，还与______有关。两端的总电压等于各部分电路两端电压之和U＝U1＋U2并联电路各支路两端的电压相等U＝U1＝U2容易导电的物体不容易导电的物体材料长度横截面积温度第四章 探究电流8．滑动变阻器的原理：_____________________________________________。
9．滑动变阻器
(1)使用：______在电路中，且采用____________的接法改变电阻；接入电路前应调到_______阻值。

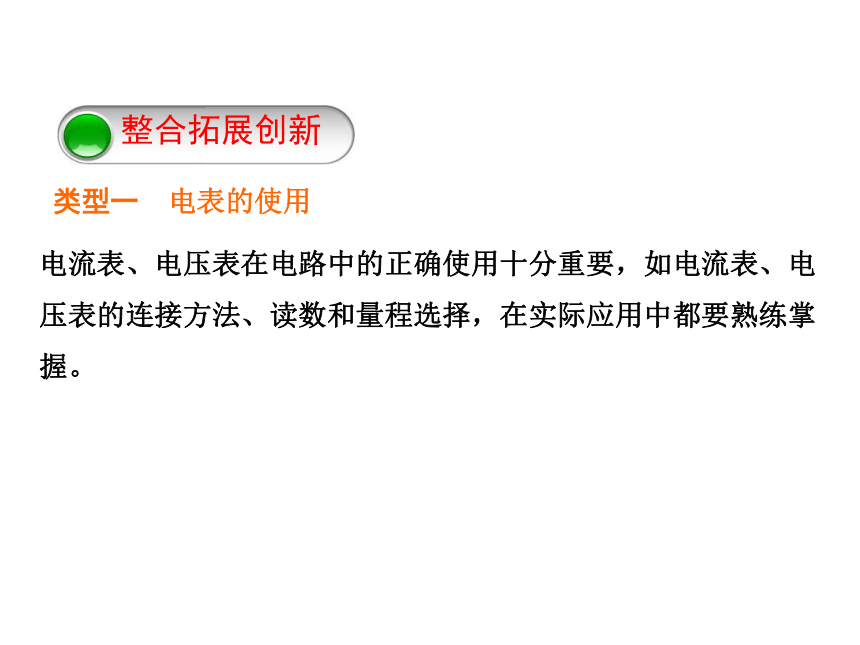

(2)作用：①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。 通过改变接入电路中的电阻线的长度来改变电阻串联“一上一下”最大整合拓展创新类型一　电表的使用 第四章 探究电流电流表、电压表在电路中的正确使用十分重要，如电流表、电压表的连接方法、读数和量程选择，在实际应用中都要熟练掌握。 第四章 探究电流例1 用电流表、电压表测电流和电压，滑动变阻器改变灯泡的亮度，其电路如图4－T－1所示。 第四章 探究电流(1)若某时刻电流表和电压表的量程和读数如图4－T－2所示，则电流表的示数为__________，电压表的示数为__________。0.38 A1.2 V第四章 探究电流(2)若使用的滑动变阻器的铭牌上标有“20 Ω　1.5 A”字样，“1.5 A”的含义是_______________________________，“20 Ω”的含义是________________________________。
(3)在连接电路之前，开关必须________，滑动变阻器的滑片P必须置于______________处。
(4)若要使灯泡的亮度变暗，滑片P应向________(选填“A端”或“B端”)滑动。 滑动变阻器允许通过的最大电流为1.5 A滑动变阻器的最大阻值为20 Ω断开阻值最大(或B)B端第四章 探究电流(5)根据电路图连接对应的实物图。第四章 探究电流[答案] (5)如图4－T－4所示【针对训练】第四章 探究电流图4－T－5第四章 探究电流[答案] 如图4－T－6所示[点评] 本题考查对实物电路连接方法以及电流表使用方法的掌握情况，并要求会按要求设计串、并联电路。类型二　电流、电压规律的探究第四章 探究电流对电压、电流的特点进行探究，使我们认识它们的规律，全面理解它们的概念。例2 某同学在“探究串联电路中电压的规律”实验中，按图4－T－7所示连接了电路，并通过改变灯泡的规格做了三次测量，其记录的数据如下表所示。 第四章 探究电流(1)在表格的空白处填上适当的数据。
(2)由以上数据分析，可得到串联电路中电压的规律是：___________________________________________。串联电路两端的总电压等于各部分电路两端的电压之和6.04.5【针对训练】第四章 探究电流0.280.220.5干路电流等于各支路电流之和b点所在支路开路不影响第四章 探究电流第四章 探究电流[解析] 在使用电流表测电流时，首先要认清所选量程及分度值，然后再读数，根据数据发现规律得出相应的结论。因为两只灯泡是并联的，电流表在a点有示数，且和c点示数相同，b点无示数，说明b点所在支路没有电流通过，所以这条支路是开路。类型三　滑动变阻器的使用 第四章 探究电流例3 用笔画线代替导线，完成图4－T－9中利用滑动变阻器改变小灯泡亮暗的线路连接，要求滑动变阻器滑片向左滑动时灯泡变亮。 第四章 探究电流[答案] 如图4－T－10所示[解析] 滑动变阻器正确接法是“一上一下”，若要滑片向左滑动时，灯泡变亮，连入电路的电阻变小，则下边的A接线柱要接入电路，故可接入A、C或A、D。第四章 探究电流[点评] 本题考查了滑动变阻器的接法，滑动变阻器接入电路中电阻的大小决定于下端接线柱的连接。本题中接了A接线柱后，滑片向左移动时，连入电路的电阻线是变短的，故电阻变小，电流变大，灯变亮。【针对训练】第四章 探究电流3．如图4－T－11所示，当滑环由电阻丝AB的B端向A端移动的过程中，灯的亮度会________(选填“变亮”“变暗”或“不变”)，说明电路中的电阻________。这是通过改变电路中电阻丝的________来改变电阻，利用这个原理我们制成了一种改变电路中电阻的元件——______________。变亮变小长度滑动变阻器第四章 探究电流[解析] 当滑环由电阻丝AB的B端向A端移动的过程中，连入电路中电阻丝的长度变短，电路中的电阻变小，电路中的电流变大，灯泡变亮。
