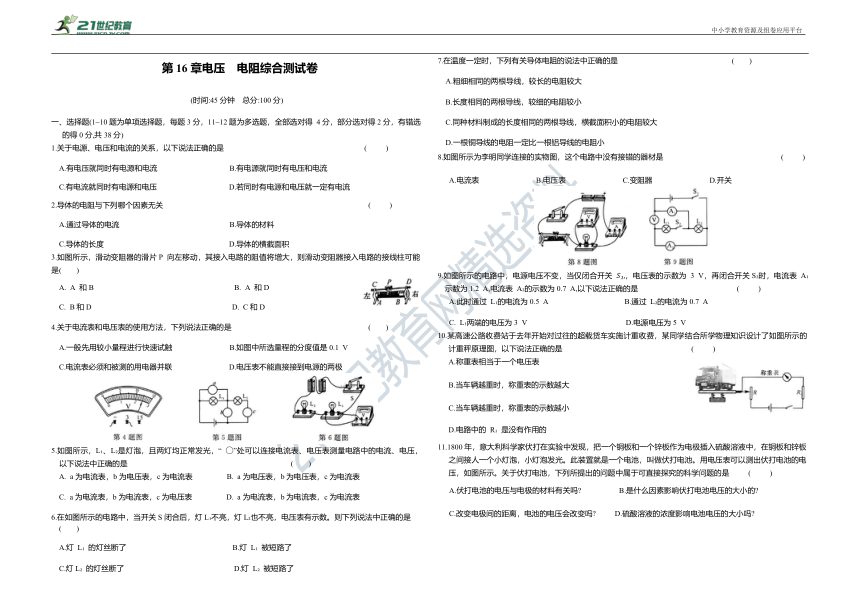

第16章电压 电阻综合测试卷
(时间:45分钟 总分:100分)
一、选择题(1~10题为单项选择题，每题3分，11~12题为多选题，全部选对得 4分，部分选对得2分，有错选的得0分,共38分)
1.关于电源、电压和电流的关系，以下说法正确的是 ( )
A.有电压就同时有电源和电流 B.有电源就同时有电压和电流
C.有电流就同时有电源和电压 D.若同时有电源和电压就一定有电流
2.导体的电阻与下列哪个因素无关 ( )
A.通过导体的电流 B.导体的材料
C.导体的长度 D.导体的横截面积
3.如图所示，滑动变阻器的滑片P 向左移动，其接入电路的阻值将增大，则滑动变阻器接入电路的接线柱可能是( )
A. A 和B B. A 和D
C. B和D D. C和D
4.关于电流表和电压表的使用方法，下列说法正确的是 ( )
A.一般先用较小量程进行快速试触 B.如图中所选量程的分度值是0.1 V
C.电流表必须和被测的用电器并联 D.电压表不能直接接到电源的两极
5.如图所示，L 、L 是灯泡，且两灯均正常发光，“ ”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是 ( )
A. a为电流表，b为电压表，c为电流表 B. a为电压表，b为电压表，c为电流表
C. a为电流表，b为电流表，c为电压表 D. a为电流表，b为电流表，c为电流表
6.在如图所示的电路中，当开关S闭合后，灯L 不亮，灯L 也不亮，电压表有示数。则下列说法中正确的是 ( )
A.灯 L 的灯丝断了 B.灯 L 被短路了
C.灯L 的灯丝断了 D.灯 L 被短路了
7.在温度一定时，下列有关导体电阻的说法中正确的是 ( )
A.粗细相同的两根导线，较长的电阻较大
B.长度相同的两根导线，较细的电阻较小
C.同种材料制成的长度相同的两根导线，横截面积小的电阻较大
D.一根铜导线的电阻一定比一根铝导线的电阻小
8.如图所示为李明同学连接的实物图，这个电路中没有接错的器材是 ( )
A.电流表 B.电压表 C.变阻器 D.开关
9.如图所示的电路中，电源电压不变，当仅闭合开关 ，电压表的示数为 3 V，再闭合开关S 时，电流表 A 示数为1.2 A,电流表 A 的示数为0.7 A,以下说法正确的是 ( )
A.此时通过 L 的电流为0.5 A B.通过 L 的电流为0.7 A
C. L 两端的电压为3 V D.电源电压为5 V
10.某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是 ( )
A.称重表相当于一个电压表
B.当车辆越重时，称重表的示数越大
C.当车辆越重时，称重表的示数越小
D.电路中的 R 是没有作用的
11.1800年，意大利科学家伏打在实验中发现，把一个铜板和一个锌板作为电极插入硫酸溶液中，在铜板和锌板之间接人一个小灯泡，小灯泡发光。此装置就是一个电池，叫做伏打电池。用电压表可以测出伏打电池的电压，如图所示。关于伏打电池，下列所提出的问题中属于可直接探究的科学问题的是 ( )
A.伏打电池的电压与电极的材料有关吗 B.是什么因素影响伏打电池电压的大小的
C.改变电极间的距离，电池的电压会改变吗 D.硫酸溶液的浓度影响电池电压的大小吗

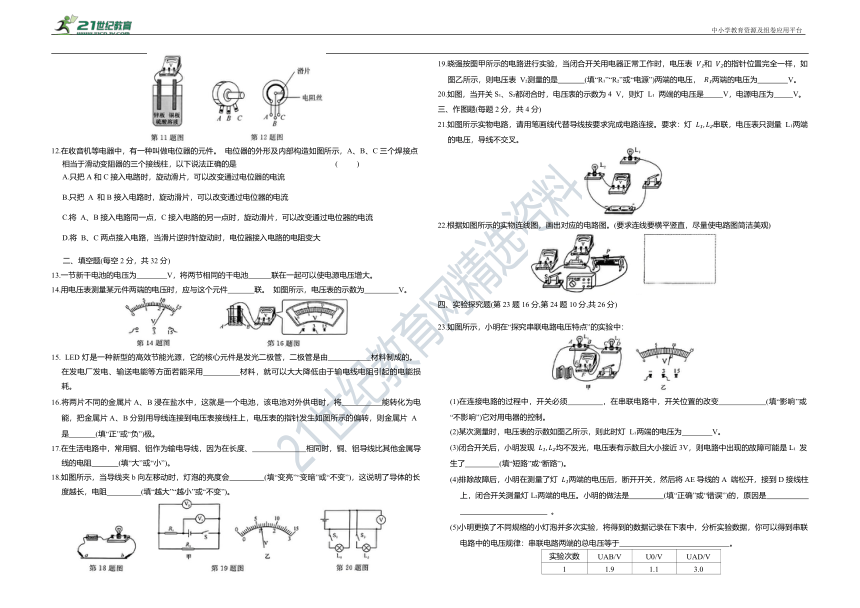

12.在收音机等电器中，有一种叫做电位器的元件。 电位器的外形及内部构造如图所示，A、B、C三个焊接点相当于滑动变阻器的三个接线柱，以下说法正确的是 ( )
A.只把A和C接入电路时，旋动滑片，可以改变通过电位器的电流
B.只把 A 和B接入电路时，旋动滑片，可以改变通过电位器的电流
C.将 A、B接入电路同一点，C接入电路的另一点时，旋动滑片，可以改变通过电位器的电流
D.将 B、C两点接入电路，当滑片逆时针旋动时，电位器接入电路的电阻变大
二、填空题(每空2分，共32分)
13.一节新干电池的电压为 V，将两节相同的干电池 联在一起可以使电源电压增大。
14.用电压表测量某元件两端的电压时，应与这个元件 联。 如图所示，电压表的示数为 V。
15. LED灯是一种新型的高效节能光源，它的核心元件是发光二极管，二极管是由 材料制成的。 在发电厂发电、输送电能等方面若能采用 材料，就可以大大降低由于输电线电阻引起的电能损耗。
16.将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将 能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片 A 是 (填“正”或“负”)极。
17.在生活电路中，常用铜、铝作为输电导线，因为在长度、 相同时，铜、铝导线比其他金属导线的电阻 (填“大”或“小”)。
18.如图所示，当导线夹b向左移动时，灯泡的亮度会 (填“变亮”“变暗”或“不变”)，这说明了导体的长度越长，电阻 (填“越大”“越小”或“不变”)。
19.晓强按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表 和 的指针位置完全一样，如图乙所示，则电压表 V 测量的是 (填“R ”“R ”或“电源”)两端的电压， 两端的电压为 V。
20.如图，当开关S 、S 都闭合时，电压表的示数为4 V，则灯 L 两端的电压是 V，电源电压为 V。
三、作图题(每题2分，共4分)
21.如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯 串联，电压表只测量 L 两端的电压，导线不交叉。
22.根据如图所示的实物连线图，画出对应的电路图。(要求连线要横平竖直，尽量使电路图简洁美观)
四、实验探究题(第23题16分,第24题10分,共26分)
23.如图所示，小明在“探究串联电路电压特点”的实验中：
(1)在连接电路的过程中，开关必须 ，在串联电路中，开关位置的改变 (填“影响”或“不影响”)它对用电器的控制。
(2)某次测量时，电压表的示数如图乙所示，则此时灯 L 两端的电压为 V。
(3)闭合开关后，小明发现 均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L 发生了 (填“短路”或“断路”)。
(4)排除故障后，小明在测量了灯 两端的电压后，断开开关，然后将AE导线的A 端松开，接到D接线柱上，闭合开关测量灯L 两端的电压。小明的做法是 (填“正确”或“错误”)的，原因是 。
(5)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在下表中，分析实验数据，你可以得到串联电路中的电压规律：串联电路两端的总电压等于 。
实验次数 UAB/V U0/V UAD/V
1 1.9 1.1 3.0
2 1.0 2.0 3.0
3 1.2 1.8 3.0
(6)小明进行多次实验的主要目的是 (填序号)。
①寻找普遍规律 ②减小实验误差
24.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路。
编号 材料 长度/m 横截面积/mm
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 锰钢合金 1.0 0.5
(1)在连接电路时，将被测电阻丝接入α、b两点间后发现，还缺少一个元件，他应该在电路中再接入的元件是 。
(2)现有A、B、C三根电阻丝(如表)，为了探究导体电阻与材料的关系，小明应该选择 两根电阻丝进行实验。
(3)为粗略判断a、b两点间电阻丝的大小，可观察 。
(4)另有甲、乙两位同学分别对小明的电路作了如下改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表。你认为 同学的改进更好一些，理由是 。
1. C 2. A 3. C 4. B 5. B 6. A 7. C 8. D 9. C 10. B 11. ACD12. BCD 13.1.5 串 14.并 11.5 15.半导体 超导 16.化学 正17.横截面积 小 18.变亮 越大 19. R 4.8 20.4 4
23.(1)断开 不影响(2)1.9 (3)断路 (4)错误 电压表的正负接线柱接反了 (5)各用电器两端电压之和 (6)① 24.(1)开关 (2)B、C (3)小灯泡的亮度(4)乙 小灯泡可以起到保护电路的作用
