人教版九年级物理上册第17章欧姆定律综合测试卷（含答案）

中小学教育资源及组卷应用平台

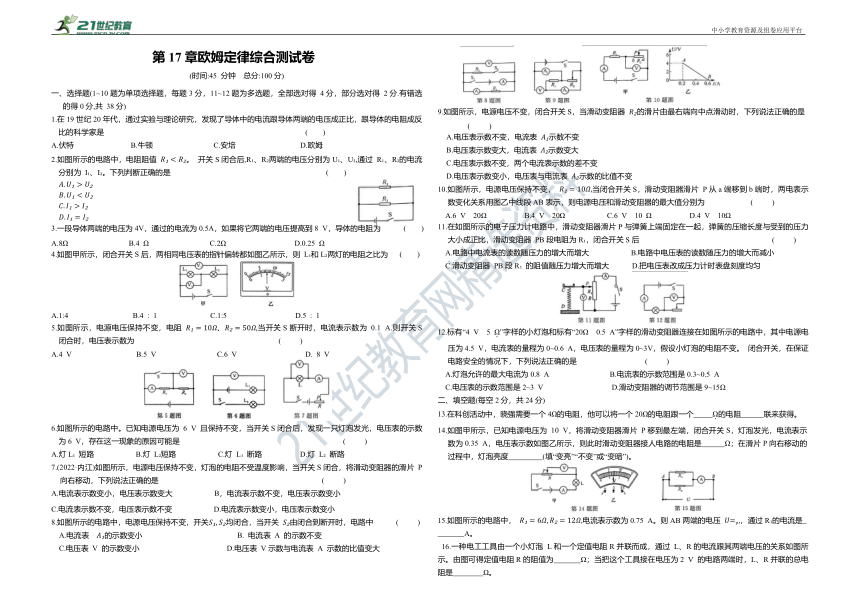

第17章欧姆定律综合测试卷
(时间:45 分钟 总分:100分)
一、选择题(1~10题为单项选择题，每题3分，11~12题为多选题，全部选对得 4分，部分选对得 2分.有错选的得0分,共 38分)
1.在19世纪20年代，通过实验与理论研究，发现了导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比的科学家是 ( )
A.伏特 B.牛顿 C.安培 D.欧姆
2.如图所示的电路中，电阻阻值 开关S闭合后,R 、R 两端的电压分别为U 、U ,通过 R 、R 的电流分别为 I 、I 。下列判断正确的是 ( )
3.一段导体两端的电压为4V，通过的电流为0.5A，如果将它两端的电压提高到8 V，导体的电阻为 ( )
A.8Ω B.4 Ω C.2Ω D.0.25 Ω
4.如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则 L 和L 两灯的电阻之比为 ( )
A.1:4 B.4 : 1 C.1:5 D.5 : 1
5.如图所示，电源电压保持不变，电阻 当开关S断开时，电流表示数为 0.1 A.则开关S闭合时，电压表示数为 ( )
A.4 V B.5 V C.6 V D. 8 V
6.如图所示的电路中。已知电源电压为 6 V 且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6 V，存在这一现象的原因可能是 ( )
A.灯L 短路 B.灯 L 短路 C.灯 L 断路 D.灯 L 断路
7.(2022·内江)如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关S闭合，将滑动变阻器的滑片 P向右移动，下列说法正确的是 ( )
A.电流表示数变小，电压表示数变大 B，电流表示数不变，电压表示数变小
C.电流表示数不变，电压表示数不变 D.电流表示数变小，电压表示数变小
8.如图所示的电路中，电源电压保持不变，开关均闭合，当开关 由闭合到断开时，电路中 ( )
A.电流表 的示数变小 B. 电流表 A 的示数不变
C.电压表 V 的示数变小 D.电压表 V示数与电流表 A 示数的比值变大
9.如图所示，电源电压不变，闭合开关S，当滑动变阻器 的滑片由最右端向中点滑动时，下列说法正确的是 ( )
A.电压表示数不变，电流表 示数不变
B.电压表示数变大，电流表 示数变大
C.电压表示数不变，两个电流表示数的差不变
D.电压表示数变小，电压表与电流表 示数的比值不变
10.如图所示，电源电压保持不变， 当闭合开关S，滑动变阻器滑片 P从a端移到b端时，两电表示数变化关系用图乙中线段AB表示，则电源电压和滑动变阻器的最大值分别为 ( )
A.6 V 20Ω B.4 V 20Ω C.6 V 10 Ω D.4 V 10Ω
11.在如图所示的电子压力计电路中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧的压缩长度与受到的压力大小成正比，滑动变阻器 PB段电阻为R ，闭合开关S后 ( )
A.电路中电流表的读数随压力的增大而增大 B.电路中电压表的读数随压力的增大而减小
C.滑动变阻器 PB段R 的阻值随压力增大而增大 D.把电压表改成压力计时表盘刻度均匀
12.标有“4 V 5 Ω”字样的小灯泡和标有“20Ω 0.5 A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压为4.5 V，电流表的量程为0~0.6 A，电压表的量程为0~3V，假设小灯泡的电阻不变。 闭合开关，在保证电路安全的情况下，下列说法正确的是 ( )
A.灯泡允许的最大电流为0.8 A B.电流表的示数范围是0.3~0.5 A
C.电压表的示数范围是2~3 V D.滑动变阻器的调节范围是9~15Ω
二、填空题(每空2分，共24分)
13.在科创活动中，晓强需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个 Ω的电阻 联来获得。
14.如图甲所示，已知电源电压为 10 V，将滑动变阻器滑片 P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35 A，电压表示数如图乙所示，则此时滑动变阻器接人电路的电阻是 Ω；在滑片P向右移动的过程中，灯泡亮度 (填“变亮”“不变”或“变暗”)。
15.如图所示的电路中， 电流表示数为0.75 A。则AB两端的电压 ，通过R 的电流是 A。
16.一种电工工具由一个小灯泡 L和一个定值电阻R并联而成，通过 L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为 Ω；当把这个工具接在电压为2 V 的电路两端时，L、R并联的总电阻是 Ω。
17.如图所示电路中，a、b、c分别是三只电表(电压表或电流表)， 电源电压恒为6V，闭合开关S。 当电表α、b为电流表、c为电压表时，电表a的示数为 A；当电表 a、b为电压表，c为电流表，电表b的示数为 V。
18.如图所示电路，电源电压恒定， 当S 闭合,S 、S 断开时,电流表的示数为0.6 A;当 闭合,S 、S 断开时,电流表示数为 A;当 S 、S 闭合,S 断开时,电流表示数为 A。
三、实验探究题(第19题12分,第20题10分,共22分)
19.在探究“电流与电压的关系”实验中，某同学连接了如图甲所示的实物图。
(1)图甲中有一根导线连接错误，请在接错的导线上画“×”，然后另画一根导线使电路连接正确。
(2)电路连接正确后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是 。
(3)实验过程中，当电压表示数为1 V时，电流表示数如图乙所示为 。
(4)根据表格中的实验数据，你能得出的结论是：在 一定时，通过导体的电流与导体两端的电压成
实验次数 1 2 3 4 5
电压U/V 0.5 1.0 1.5 2.0 2.5
电流 I/A 0.1 0.3 0.4 0.5
(5)此实验中，不能用小灯泡代替定值电阻进行探究，理由是 。
20.用伏安法测电阻，实验电路如图甲所示。
(1)连接电路时，开关应该是 的。
(2)大山同学在实验的某次测量中，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为 Ω。请你根据图甲的电路图，在图丙中用笔画线代替导线帮大山同学连接实物图(导线不能交叉)。
(3)利用该实验的实验器材不可完成的实验是 (填字母序号)。
A.研究电流与电阻的关系 B.研究电流与电压的关系
(4)实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，测量R，的实验电路图已设计，如图丁所示，请写出R 的表达式。
a.实验过程：①先将滑片移至最右端，测出此时的电流 I ，则电源电压 ②再将滑片移至最左端，测出此时的电流 I ，则电源电压
b. R2的表达式:
四、计算题(第 21题6分、第 22题 10分,共 16分)
21.如图所示的电路中, 的阻值为 15 Ω，电源电压保持6 V不变，电流表的量程为0~0.6 A，求：
(1)开关S闭合、S 断开时，电流表的示数。
(2)开关S、S 都闭合时，保证电流表安全，电阻 的最小阻值。
22.如图所示，电源电压恒定， 为定值电阻， 滑动变阻器 铭牌上标有“30Ω 1 A”字样,开关S闭合后：
(1)将 闭合、 断开，滑动变阻器滑片滑到最左端后电流表示数为0.3 A，电压表示数为 6 V，求定值电阻 的阻值。
(2)将 断开，滑动变阻器滑到最右端后，求电流表此时的示数。
(3)若电流表的量程为0~0.6 A,将 闭合，求滑动变阻器的取值范围。
1. D 2. C 3. A 4. A 5. C 6. A 7. D 8. D 9. A 10. A 11. BD12. ABC 13.5 并 14.20 不变 15.3 0.5 16.10 2.5 17.0.3 418.0.2 0.9 19. (1) (2)定值电阻发生了断路
(3)0.2 A (4)电阻 正比 (5)灯泡电阻随温度的变化而变化，不是定值20.(1)断开 (2)8 (3)A
21.(1)由图可知，开关S闭合、S 断开时，电路为 R 的简单电路，电流表测量电路中的电流，通过 R 的电流即电流表示数：
(3)开关 S、S 都闭合时，R 、R 并联，根据电流表量程可知，干路的总电流最大为 0.6 A，根据并联电路的电流特点可知，通过电阻R 的最大电流：
根据并联电路的电压特点可知，R 两端的电压 由欧姆定律可知，R 的最小阻值：
22.(1)由图知，将S 闭合、S 断开，滑动变阻器滑片滑到最左端后，电阻. 被短路，电路为 R 的简单电路，根据 可得 R 的阻值: 20 Ω(2)将S 、S 断开，滑动变阻器R 与 R 串联，滑动变阻器滑到最右端后，电路的总电阻：
则电流表示数：
(3)S 、S 闭合，滑动变阻器R 与R 并联，电流表测量干路电流，由于电流表的量程为0~0.6 A，则干路最大电流为0.6 A，所以，通过 R 的最大电流：
根据 可得
所以，滑动变阻器允许接入电路的阻值范围为20~30Ω。
