人教版 初中物理 八年级上册 第五章 透镜及其应用 5.3 凸透镜成像的规律 课件（共34张PPT）

(共34张PPT)
凸透镜成像的规律
初中物理
各种各样的水滴
初中物理
两张图片中，水滴成像的特点相同吗
观察物体通过水滴成的像
初中物理
正立、放大的像 倒立、缩小的像
为何水滴成的像特点不同
初中物理
观察物体通过水滴成的像
为何水滴成的像特点不同
观察发现：物体到水滴的距离不同
初中物理

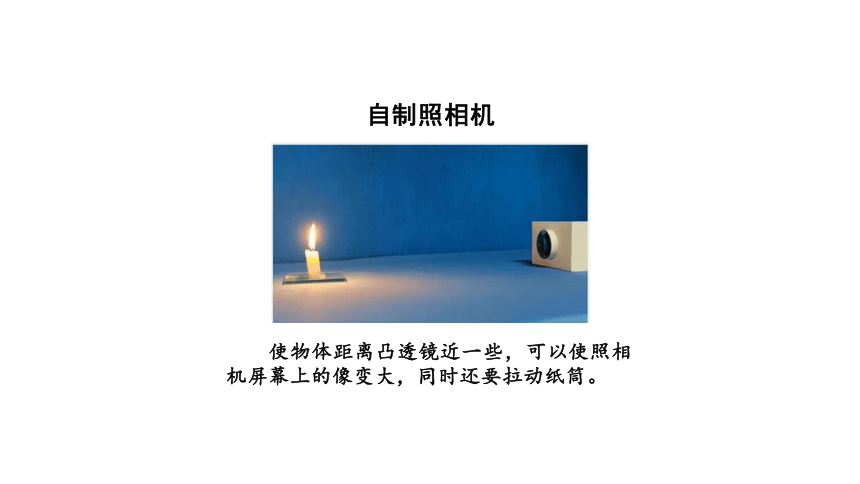

用自制照相机给物体照相，若想使 物体的像大一些，应如何操作
自制照相机
初中物理
使物体距离凸透镜近一些，可以使照相 机屏幕上的像变大，同时还要拉动纸筒。
初中物理
国家中小学课程资源
自制照相机
物距 (u): 物体到凸透镜光心的距离
像距 (v): 像到凸透镜光心的距离
物距和像距
初中物理
凸透镜成像的正倒、 大小、虚实与物 距有什么关系
像距与物距有什么关系
提出问题
初中物理
一 、探究凸透镜成像的规律
实验设计思路
改变物距
观察、记录像的正倒、大小、虚实以及像距
还有哪些因素可能对成像有影响
凸透镜的焦距
初中物理
国家中小学课程资源
实验设计思路
不改变凸透镜焦距， 改 变物距，
观察、记录像的正倒、大小、虚实以及像距
物距 u/cm 像的性质
像距
v/cm
正倒 大小 虚实
初中物理
实验准备
初中物理
国家中小学课程资源
实验准备
调整发光物体F、 凸透镜、光屏的高度， 使它们的中心在同一高度。
初中物理
实验步骤
1.把物体F 放在距透镜较远处，调整光屏到凸透镜 光心的距离，使物体F 在光屏上成清晰的像；
2.观察像的正倒、 大小，用刻度尺测出物距u 、 像距v , 记录数据和像的性质；
3.把物体F向凸透镜移近几厘米，重复以上操作； 4.多次重复以上步骤。
初中物理
实验过程
初中物理
u≤10cm 时成像吗
初中物理
u≤10cm 时，是否成虚像
初中物理
物距u/cm 像的性质
像距w/cm
正倒 大小 虚实 30 倒立 缩小 实像
14.7
27 倒立 缩小 实像
15.5
24 倒立 缩小 实像
16.6
22 倒立 缩小 实像
17.8
20 倒立 等大 实像
20
17 倒立 放大 实像
22.6
15 倒立 放大 实像
28.3
12 倒立 放大 实像
59
10
7 正立 放大 虚像
5 正立 放大 虚像
3 正立 放大 虚像
国家中小学课程资源
f=10cm 实验记录表格
初中物理
物距u/cm 像的性质
像距v/cm
正倒 大小 虚实 30 倒立 缩小 实像
14.7
27 倒立 缩小 实像
15.5
24 倒立 缩小 实像
16.6
22 倒立 缩小 实像
17.8
20 倒立 等大 实像
20
17 倒立 放大 实像
22.6
15 倒立 放大 实像
28.3
12 倒立 放大 实像
59
10
f=10cm 实验记录表格
物距u/cm 像的性质
像距v/cm
正倒 大小 虚实 30 倒立 缩小 实像
14.7
27 倒立 缩小 实像
15.5
24 倒立 缩小 实像
16.6
22 倒立 缩小 实像
17.8
20 倒立 等大 实像
20
17 倒立 放大 实像
22.6
15 倒立 放大 实像
28.3
12 倒立 放大 实像
59
10
国家中小学课程资源
f=10cm 实验记录表格
初中物理
物距u/cm 像的性质
像距v/cm
正倒 大小 虚实 30 倒立 缩小 实像
14.7
27 倒立 缩小 实像
15.5
24 倒立 缩小 实像
16.6
22 倒立 缩小 实像
17.8
20 倒立 等大 实像
20
17 倒立 放大 实像
22.6
15 倒立 放大 实像
28.3
12 倒立 放大 实像
59
10
f=10cm 实验记录表格
物距u 像的性质
像距v
正倒 大小 虚实 u>2f 倒立 缩小 实像
u=2f 等大
f实验分析
初中物理
物距u/cm 像的性质
像距v/cm
正倒 大小 虚实 30 倒立 缩小 实像
14.7
27 倒立 缩小 实像
15.5
24 倒立 缩小 实像
16.6
22 倒立 缩小 实像
17.8
20 倒立 等大 实像
20
17 倒立 放大 实像
22.6
15 倒立 放大 实像
28.3
12 倒立 放大 实像
59
10
国家中小学课程资源
f=10cm 实验记录表格
初中物理
物距u 像的性质
像距v
正倒 大小 虚实 u>2f 倒立 缩小 实像
fu=2f 等大
v=2f
fv>2f
实验分析
初中物理
物距 u/cm 像的性质
像距
v/cm
正倒 大小 虚实 10
7 正立 放大
5 正立 放大
3 正立 放大
国家中小学课程资源
实验记录表格
初中物理
物距 u/cm 像的性质
像距
v/cm
正倒 大小 虚实 10
7 正立 放大
5 正立 放大
3 正立 放大
国家中小学课程资源
实验记录表格
初中物理
物距u 像的性质
像距v
正倒 大小 虚实 倒立 缩小 实像
u=2f 等大
fu=f
u实验分析
物距u 像的性质
像距v
正倒 大小 虚实 倒立 缩小 实像
u=2f 等大
放大
u=f
u实验分析
物距u 像的性质
像距v
正倒 大小 虚实 倒立 缩小 实像
u=2f 等大
放大
u=f 不能成像 u国家中小学课程资源
实验分析
初中物理
物距u 像的性质
像距v
正倒 大小 虚实 倒立 缩小 实像
u=2f 等大
放大
u=f 不能成像 u国家中小学课程资源
实验分析
初中物理
物距不同，凸透镜成像特点也不同。
初中物理
为何水滴成像的特点不同
u正立、放大的虚像
u>2f
倒立、缩小的实像
物距u 像的性质
像距v
正倒 大小 虚实 倒立 缩小 实像
u=2f 等大
放大
u=f 不能成像 u国家中小学课程资源
课堂小结
初中物理
物距u 像的性质
像距v
正倒 大小 虚实 倒立 缩小 实像
u=2f 等大
放大
u=f 不能成像 u国家中小学课程资源
课堂小结
初中物理
布置作业
1.基础性作业
完成“学生资源”中的课后练习。
2.拓展性作业
将一片透明塑料片放在书上，在塑料片上 滴一滴水。透过水滴观察书上的文字，你看到 什么样的像 用手轻轻拿起塑料片，使水滴逐 渐远离书，透过水滴观察书上的文字，在此过 程中，你看到文字的像有哪些变化
