11.8、变阻器 课件 (共15张PPT)

(共15张PPT)
新课导入
创设情境

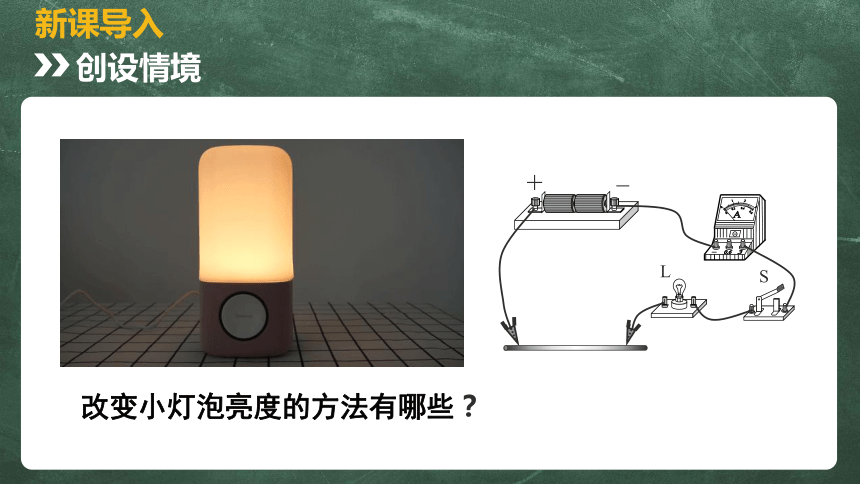

改变小灯泡亮度的方法有哪些？
L
+
_
S
0.6
3
A
0 0.2 0.4 0.6
|||||||||||||||||||||||||||||||
0 1 2 3
新课导入
创设情境
L
+
_
S
0.6
3
A
0 0.2 0.4 0.6
|||||||||||||||||||||||||||||||
0 1 2 3

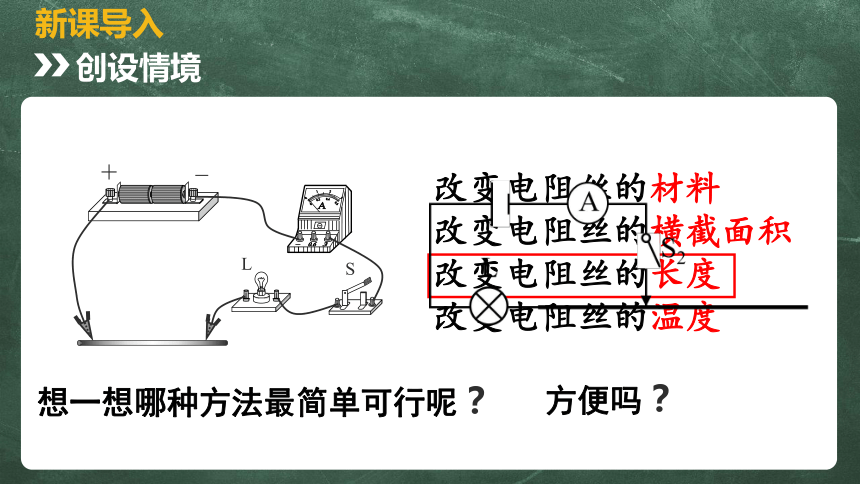

改变电阻丝的材料
改变电阻丝的横截面积
改变电阻丝的长度
改变电阻丝的温度
想一想哪种方法最简单可行呢？
方便吗？
新课导入
创设情境

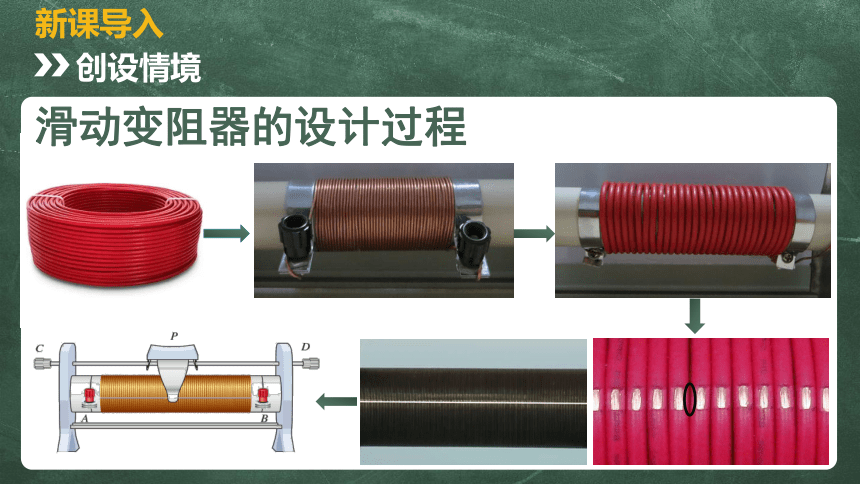

滑动变阻器的设计过程
第十一章 简单电路
授课人：***
§11.8 变阻器
B
D
C
A

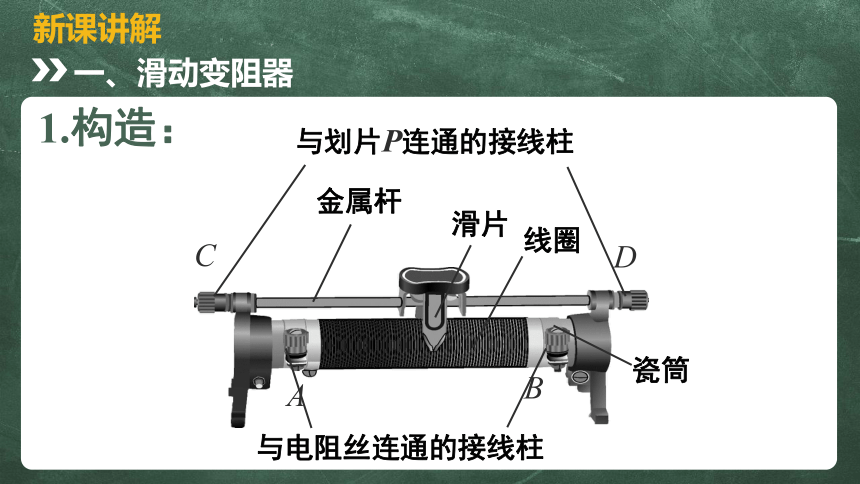

1.构造：
新课讲解
一、滑动变阻器
与划片P连通的接线柱
滑片
金属杆
线圈
与电阻丝连通的接线柱
瓷筒

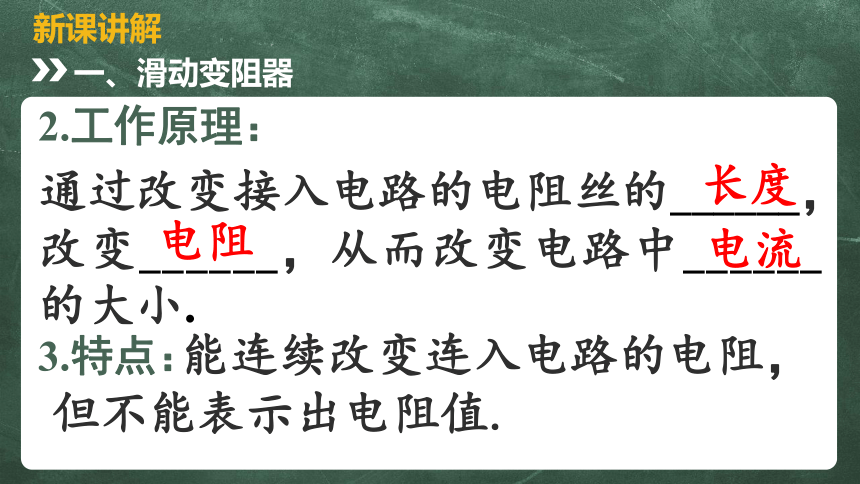

2.工作原理：
新课讲解
一、滑动变阻器
通过改变接入电路的电阻丝的______， 改变______，从而改变电路中______的大小.
长度
电阻
电流
3.特点：
能连续改变连入电路的电阻，但不能表示出电阻值.
新课讲解
一、滑动变阻器

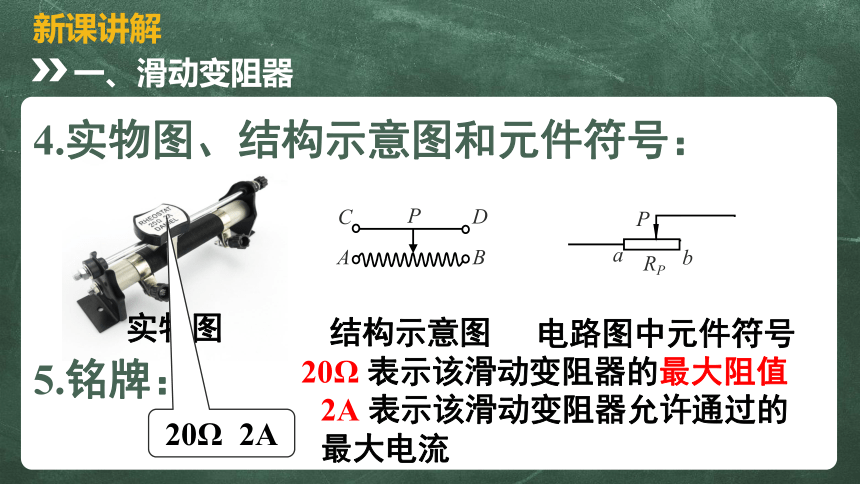

4.实物图、结构示意图和元件符号：
实物图
P
A
B
D
C
结构示意图
P
RP
a
b
电路图中元件符号
5.铭牌：
20Ω 2A
20Ω 表示该滑动变阻器的最大阻值
2A 表示该滑动变阻器允许通过的最大电流
6.使用方法：
新课讲解
一、滑动变阻器
(1)使用前要看清铭牌，根据实际需要选择不同规格的滑动变阻器.
(2)使用前应将滑动变阻器的阻值调到最大阻值.
(3)串联在电路中，“一上一下”.
(4)弄清滑片移动时，变阻器接入电路的电阻线的长短怎样变化，电阻怎样改变，电路中的电流怎样变化.
为什么呢？
保护电路
6.使用方法：
新课讲解
一、滑动变阻器
B
D
C
A
B
D
C
A
B
D
C
A
B
D
C
A
6.使用方法：
新课讲解
一、滑动变阻器
B
D
C
A
B
D
C
A
两种错误的接法： A与B、C与D.
新课讲解
二、电阻箱
1.能表示出接入电阻值大小的变阻.
2.读数：各旋钮对应的指示点的示数乘以面板上标记的倍数，它们之和就是电阻箱接入电路的阻值。
新课讲解
二、电阻箱
1 Ω 2 Ω 2 Ω 5Ω
阻值等于拔出的插塞对应的电阻丝的阻值之和.
拔去电阻对应的铜塞，则该电阻接入电路；未拔去铜塞的，该电阻被短路
新课讲解
三、滑动变阻器的两种接法
A
S
L
a
b
RP
P
限流接法
A
S
L
a
b
RP
P
新课讲解
三、滑动变阻器的两种接法
RaP
S
L
a
b
RP
P
S
L
分压接法
RbP
