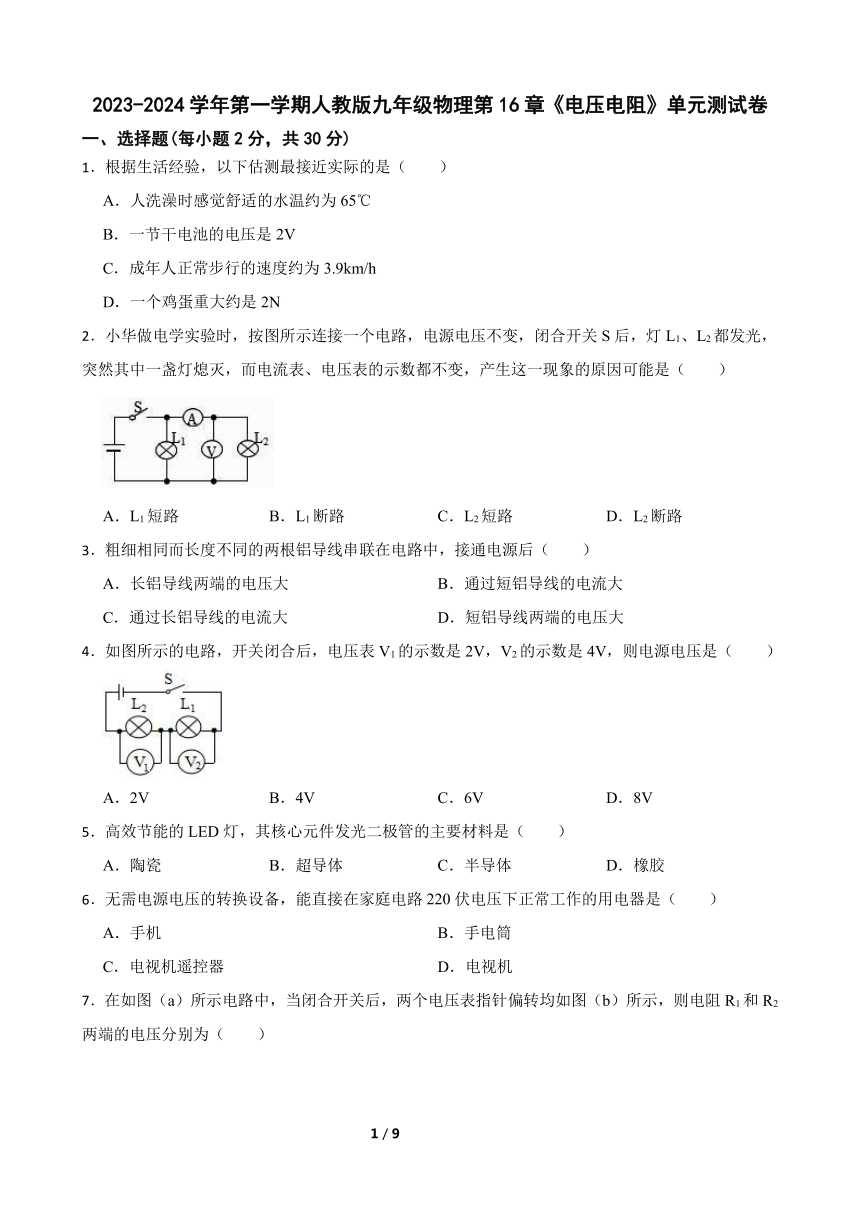

2023-2024学年第一学期人教版九年级物理第16章《电压电阻》单元测试卷
一、选择题(每小题2分，共30分)
1．根据生活经验，以下估测最接近实际的是（　　）
A．人洗澡时感觉舒适的水温约为65℃
B．一节干电池的电压是2V
C．成年人正常步行的速度约为3.9km/h
D．一个鸡蛋重大约是2N
2．小华做电学实验时，按图所示连接一个电路，电源电压不变，闭合开关S后，灯L1、L2都发光，突然其中一盏灯熄灭，而电流表、电压表的示数都不变，产生这一现象的原因可能是（　　）
A．L1短路 B．L1断路 C．L2短路 D．L2断路
3．粗细相同而长度不同的两根铝导线串联在电路中，接通电源后（　　）
A．长铝导线两端的电压大 B．通过短铝导线的电流大
C．通过长铝导线的电流大 D．短铝导线两端的电压大
4．如图所示的电路，开关闭合后，电压表V1的示数是2V，V2的示数是4V，则电源电压是（　　）
A．2V B．4V C．6V D．8V
5．高效节能的LED灯，其核心元件发光二极管的主要材料是（　　）
A．陶瓷 B．超导体 C．半导体 D．橡胶
6．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（　　）
A．手机 B．手电筒
C．电视机遥控器 D．电视机

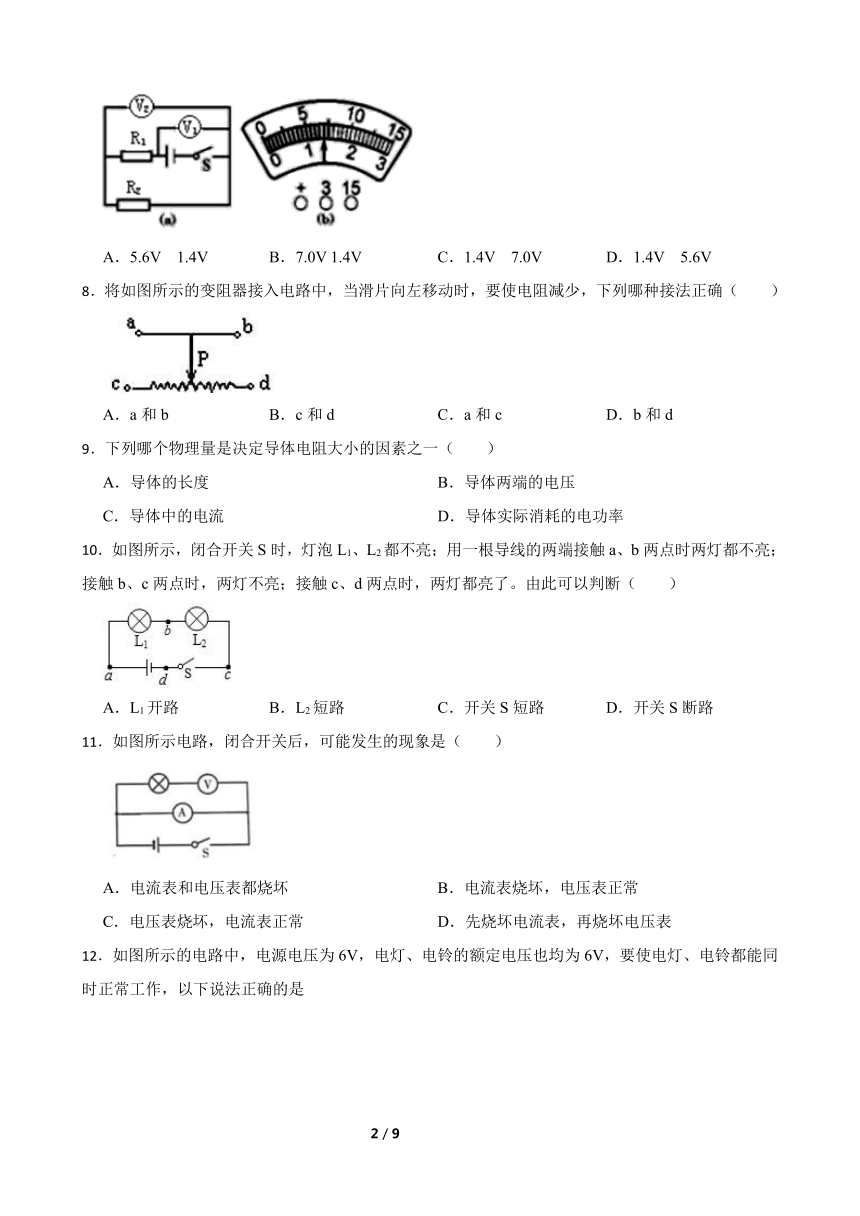

7．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．5.6V 1.4V B．7.0V 1.4V C．1.4V 7.0V D．1.4V 5.6V
8．将如图所示的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（　　）
A．a和b B．c和d C．a和c D．b和d
9．下列哪个物理量是决定导体电阻大小的因素之一（　　）
A．导体的长度 B．导体两端的电压
C．导体中的电流 D．导体实际消耗的电功率
10．如图所示，闭合开关S时，灯泡L1、L2都不亮；用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯不亮；接触c、d两点时，两灯都亮了。由此可以判断（　　）
A．L1开路 B．L2短路 C．开关S短路 D．开关S断路
11．如图所示电路，闭合开关后，可能发生的现象是（　　）
A．电流表和电压表都烧坏 B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常 D．先烧坏电流表，再烧坏电压表

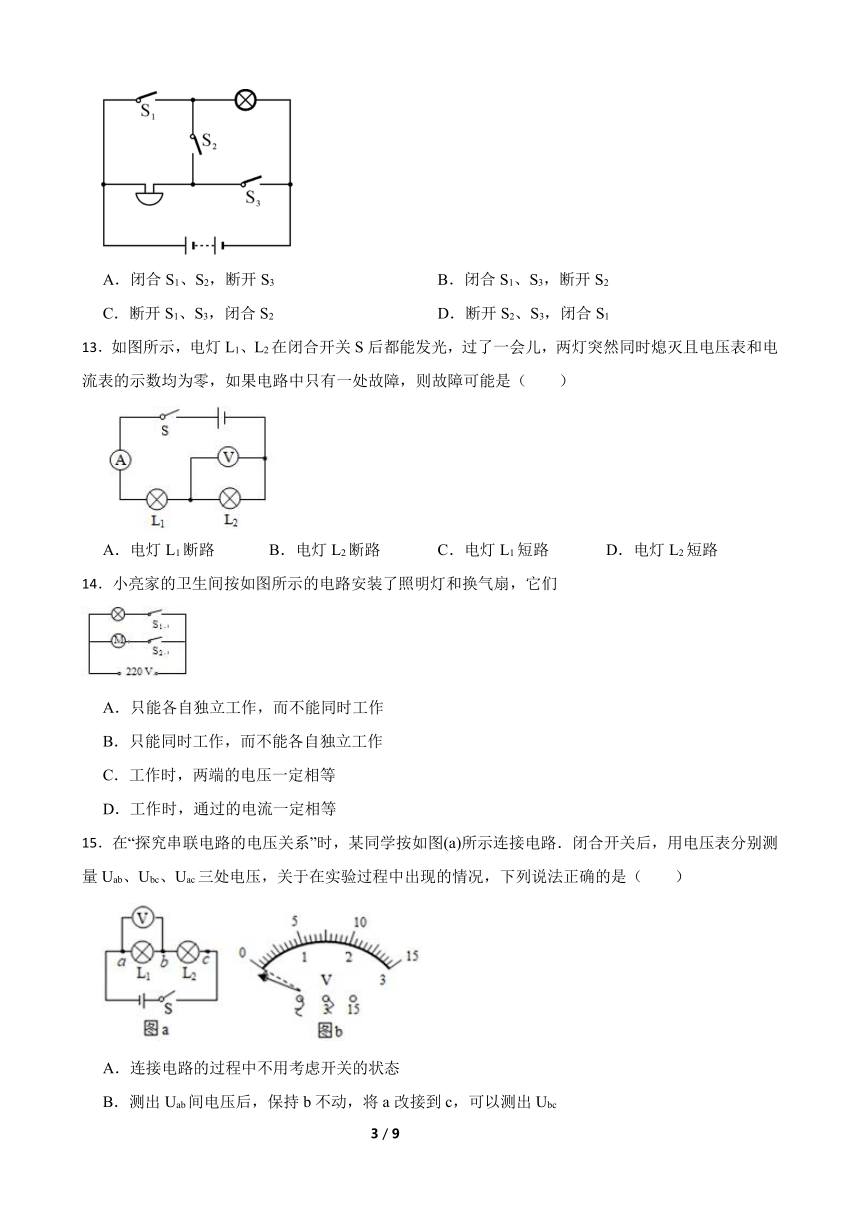

12．如图所示的电路中，电源电压为6V，电灯、电铃的额定电压也均为6V，要使电灯、电铃都能同时正常工作，以下说法正确的是
A．闭合S1、S2，断开S3 B．闭合S1、S3，断开S2
C．断开S1、S3，闭合S2 D．断开S2、S3，闭合S1
13．如图所示，电灯L1、L2在闭合开关S后都能发光，过了一会儿，两灯突然同时熄灭且电压表和电流表的示数均为零，如果电路中只有一处故障，则故障可能是（　　）
A．电灯L1断路 B．电灯L2断路 C．电灯L1短路 D．电灯L2短路
14．小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时，两端的电压一定相等
D．工作时，通过的电流一定相等
15．在“探究串联电路的电压关系”时，某同学按如图(a)所示连接电路．闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是（　　）
A．连接电路的过程中不用考虑开关的状态
B．测出Uab间电压后，保持b不动，将a改接到c，可以测出Ubc

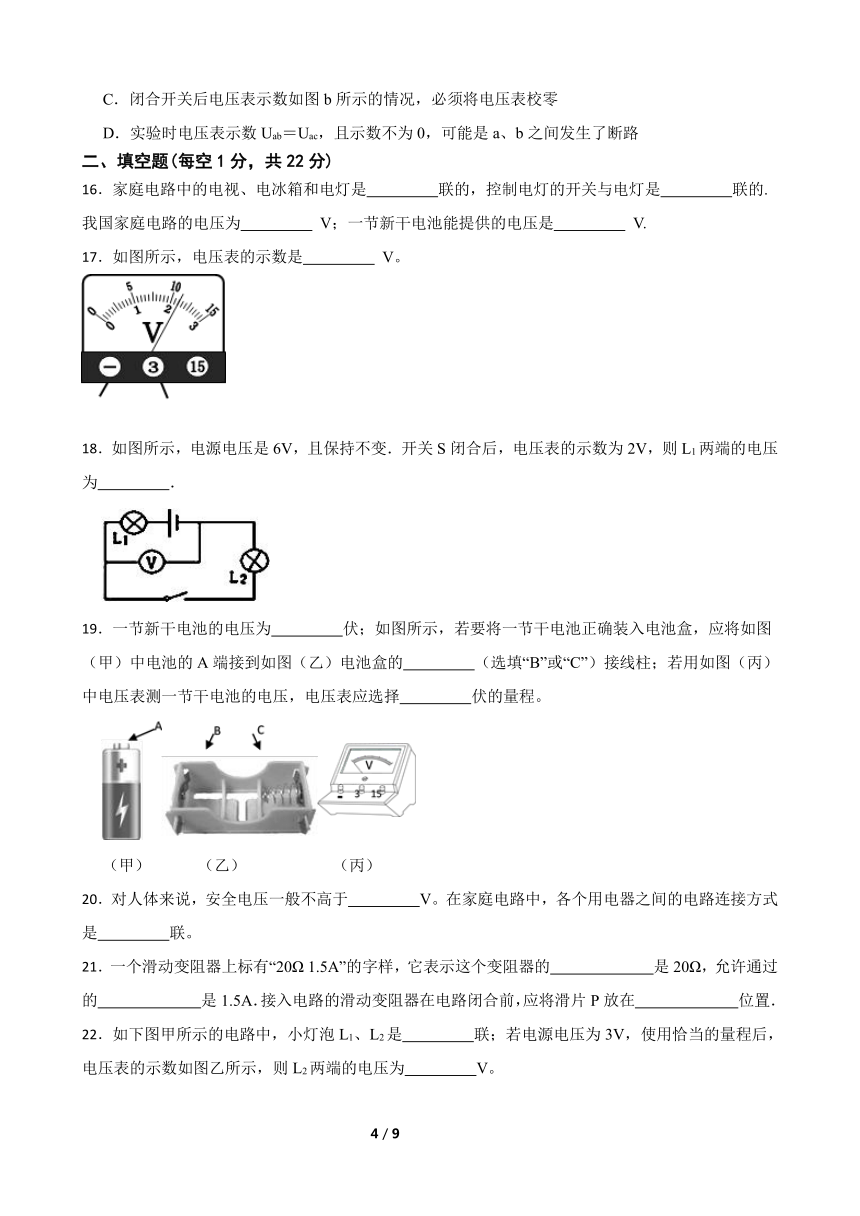

C．闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数Uab＝Uac，且示数不为0，可能是a、b之间发生了断路
二、填空题(每空1分，共22分)
16．家庭电路中的电视、电冰箱和电灯是　 　联的，控制电灯的开关与电灯是　 　联的.我国家庭电路的电压为　 　 V；一节新干电池能提供的电压是　 　 V.
17．如图所示，电压表的示数是　 　 V。
18．如图所示，电源电压是6V，且保持不变．开关S闭合后，电压表的示数为2V，则L1两端的电压为　 　．
19．一节新干电池的电压为　 　伏；如图所示，若要将一节干电池正确装入电池盒，应将如图（甲）中电池的A端接到如图（乙）电池盒的　 　（选填“B”或“C”）接线柱；若用如图（丙）中电压表测一节干电池的电压，电压表应选择　 　伏的量程。
（甲） （乙） （丙）
20．对人体来说，安全电压一般不高于　 　V。在家庭电路中，各个用电器之间的电路连接方式是　 　联。
21．一个滑动变阻器上标有“20Ω 1.5A”的字样，它表示这个变阻器的　 　是20Ω，允许通过的　 　是1.5A．接入电路的滑动变阻器在电路闭合前，应将滑片P放在　 　位置．
22．如下图甲所示的电路中，小灯泡L1、L2是　 　联；若电源电压为3V，使用恰当的量程后，电压表的示数如图乙所示，则L2两端的电压为　 　V。
23．图中高压输电线上的装置是导体，它的作用是将四根导线并联起来，相当于增大了导线的　 　，从而减小了输电导线的　 　，这样就能大大减少输电线上电能的损失．
24．四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为3.8V，则该电源电压约为　 　 ；如果将四只灯泡并联在该电源两端，则可能出现的现象是　 　 。
25．如图所示，将包装口香糖的锡箔纸剪成中间较窄的细条，然后将锡箔纸细条的两端连接电池正负极，很快发现细条中较窄处开始冒烟起火，这是因为锡条将电池短路，导致电流很　 　，而锡箔纸条中间最细处的电阻较　 　，发热较快。（均选填“大”或“小”）
三、作图题(共2题；共8分)
26．在图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S，当滑动变阻器的滑片向左移动时，电流表的示数变小。
27．如图乙所示，请在虚线框内填入电源、电压表或电流表的符号，使开关闭合后两灯组成串联．
四、实验探究题(每空2分，共16分)
28．“探究串联电路特点”时，小明连接的电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不同”）的小灯泡。
（2）闭合开关S后，发现灯L1发光，L2不发光。同学们有以下几种猜想：①L2灯丝断了；②L2短路；③灯L2也工作，但L2中电流比L1中电流小。以上猜想中正确有　 　（填序号）。
（3）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，把　 　接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是　 　。
（4）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该　 　。
（5）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否可以吗？说出你判断的依据　 　（先判断再写理由）
（6）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压UAB、UBC、UAC．下列说法正确的是
A．IA＞IB＞IC B．IA＜IB＜IC
C．UAB＝UBC＝UAC D．UAC＝UAB+UBC
（7）为了使结论更有普遍性，可采用的方法是：　 　。
五、综合题(共24分)
29．（8分）在如图所示电路中，电源电压为3V.当闭合开关后，V2的示数1V.求：
（1）V1的示数；
（2）L1两端的电压.
30．（8分）如图甲所示电路，开关S闭合后， A1、 A2、 V三只电表的指针均如图乙所示，已知电压表接入的是0～15 V量程，问：
（1）电源电压以及L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？(以上答案均需要说明理由)
31．（8分）如图所示，电源电压为6V，且保持不变。闭合开关后，电流表A1、A的示数分别为0.8A、1.4A。求：（注意：有计算过程的应写明过程）
（1）经过灯L1的电流I1和L2的电流I2分别为多少
（2）灯L1和L2的两端的电压分别为多少
答案
1-10 CBACC DACAD 11-15 BBACD
16．并；串；220；1.5
17．2.2
18．4V
19．1.5；B；0-3
20．36；并
21．最大阻值；最大电流；阻值最大
22．串；2.5
23．横截面积；电阻
24．15.2；灯泡将烧坏
25．大；大
26．
27．解：如图所示：
28．（1）不同
（2）②
（3）电流表；没调零
（4）断开开关，将电压表改接0﹣3V的接线柱
（5）不能，因为电压表正负接线柱接反
（6）D
（7）换用不同规格的灯泡、改变电源电压，重复操作，多次实验
29．（1）解：由电路图可知，灯泡L1 与L2 串联，电压表V1 测电源电压，即示数为3V，V2 测灯泡L2 两端的电压，即U2=1V；
（2）解：根据串联电路总电压等于各分电压之和可知，灯L1 两端的电压U1 =U-U2 =3V-1V=2V
30．（1）如图电路，电流经过A1后，分为两路，分别经过L1和L2回到电源负极，且电流表A2测量L1的电流，故两灯并联。
电压表连接在电源两端，测量电源电压，使用大量程时，分度值为0.5V，读数即电源电压为： ；
两灯并联，支路电压相等且等于电源电压，故得：
；
（2）并联时，干路电流大于支路电流，所以电流表A1使用大量程，分度值为0.1A，读数即干路电流为： ；
则电流表A2使用小量程，分度值为0.02A，读数即L1的电流为： ；
干路电流等于支路电流之和，得L2的电流为：
。
31．（1）解：由题意知道，电源电压是U =6V，且灯L1和L2并联，电流表A1测灯L1的电流，根据题意知道，经过灯L1的电流I1=0.8A
电流表A2测总电流，示数是I总=1.4A
由于并联电路中干路电流等于各支路电流之和，所以经过灯L2的电流I2=I总-I1=1.4A-0.8A=0.6A
答：经过灯L1的电流I1和L2的电流I2分别为0.8A、0.6A
（2）解：因为并联电路中各支路两端的电压相等，所以灯L1和L2的两端的电压分别U1=U2=U =6V
答：灯L1和L2的两端的电压均为6V。
