2014年九年级物理新人教版《第十九章生活用电》复习课件

课件39张PPT。第十九章第十九章

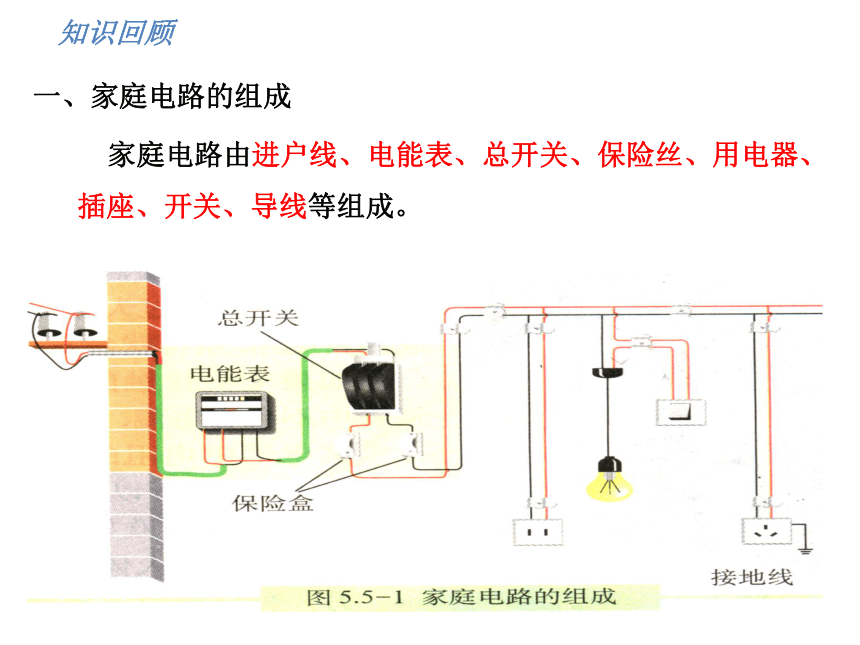

生活用电一、家庭电路的组成

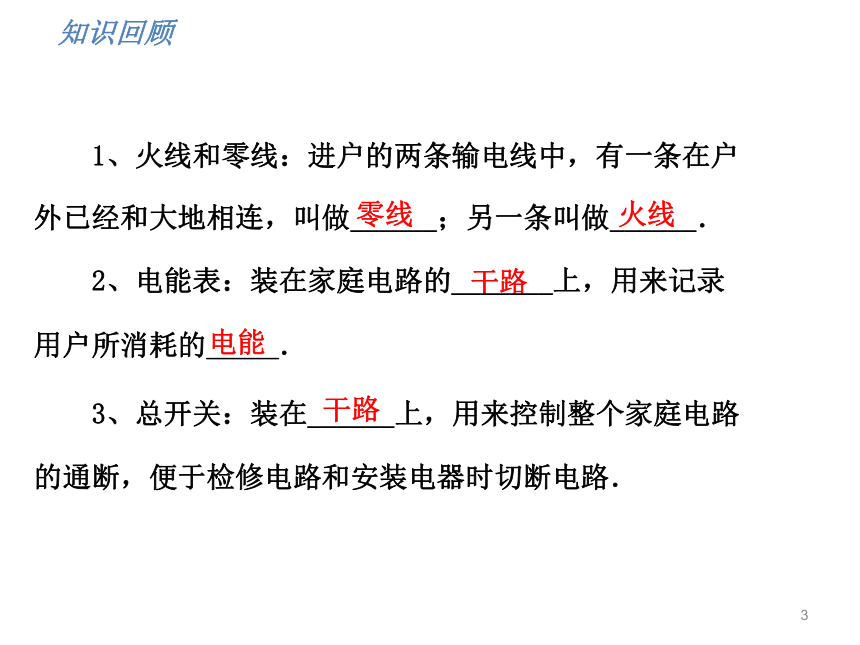

家庭电路由进户线、电能表、总开关、保险丝、用电器、插座、开关、导线等组成。知识回顾3零线火线干路电能 1、火线和零线：进户的两条输电线中，有一条在户
外已经和大地相连，叫做______；另一条叫做______．
2、电能表：装在家庭电路的_______上，用来记录
用户所消耗的_____．
3、总开关：装在______上，用来控制整个家庭电路

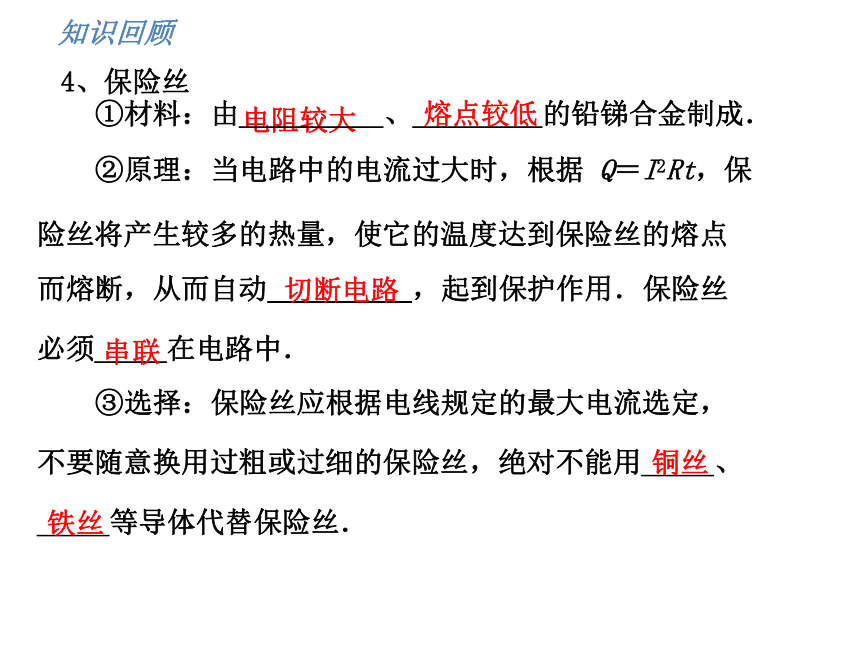

的通断，便于检修电路和安装电器时切断电路．干路知识回顾4、保险丝电阻较大熔点较低 ①材料：由__________、_________的铅锑合金制成．
②原理：当电路中的电流过大时，根据 Q＝I2Rt，保
险丝将产生较多的热量，使它的温度达到保险丝的熔点
而熔断，从而自动__________，起到保护作用．保险丝
必须_____在电路中．
③选择：保险丝应根据电线规定的最大电流选定，
不要随意换用过粗或过细的保险丝，绝对不能用_____、
_____等导体代替保险丝．

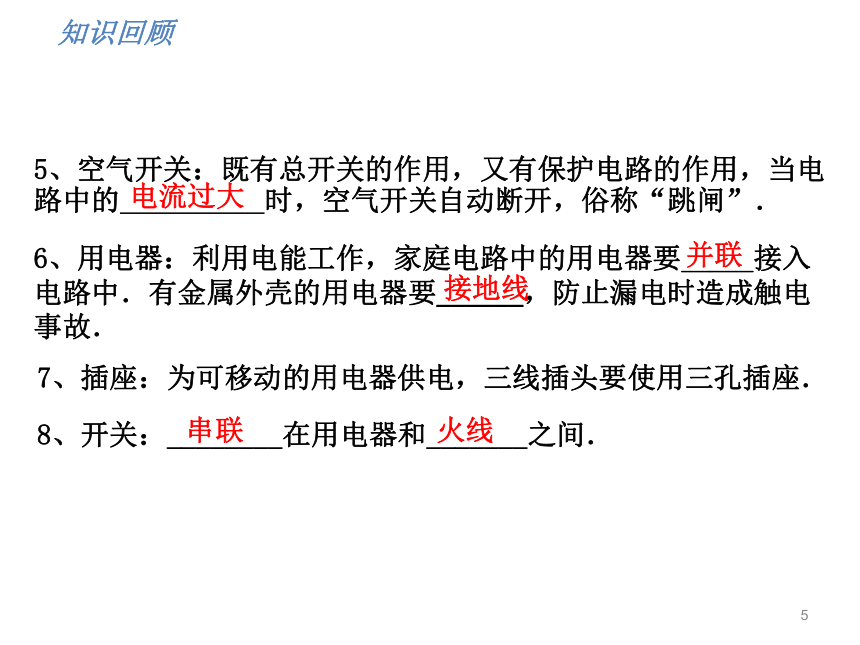

串联铜丝铁丝切断电路知识回顾55、空气开关：既有总开关的作用，又有保护电路的作用，当电路中的 时，空气开关自动断开，俗称“跳闸”．

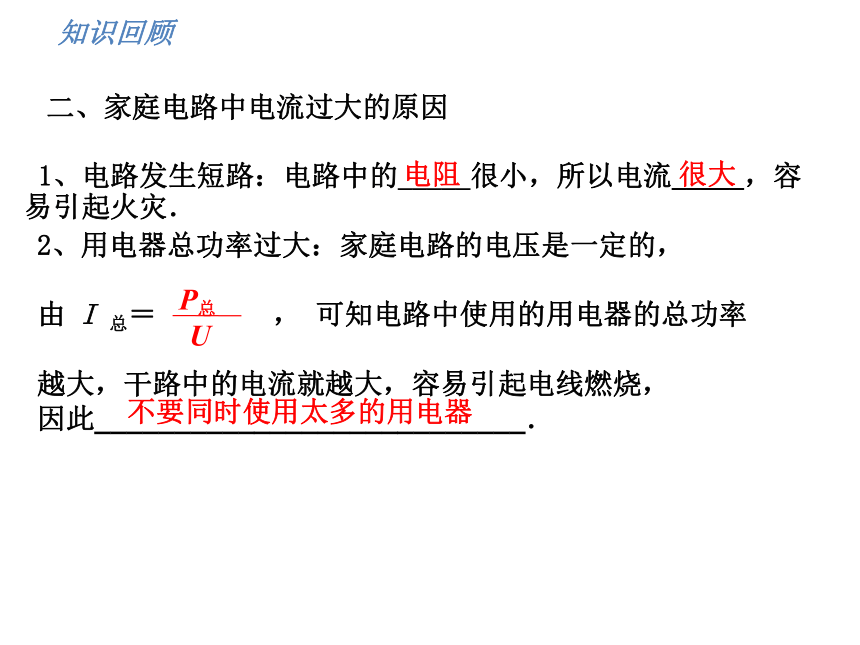

6、用电器：利用电能工作，家庭电路中的用电器要_____接入电路中．有金属外壳的用电器要______，防止漏电时造成触电事故．并联接地线7、插座：为可移动的用电器供电，三线插头要使用三孔插座．串联火线8、开关：________在用电器和_______之间．电流过大知识回顾电阻很大 1、电路发生短路：电路中的_____很小，所以电流_____，容
易引起火灾．2、用电器总功率过大：家庭电路的电压是一定的，
由 I 总＝ ， 可知电路中使用的用电器的总功率
越大，干路中的电流就越大，容易引起电线燃烧，
因此___________________________．

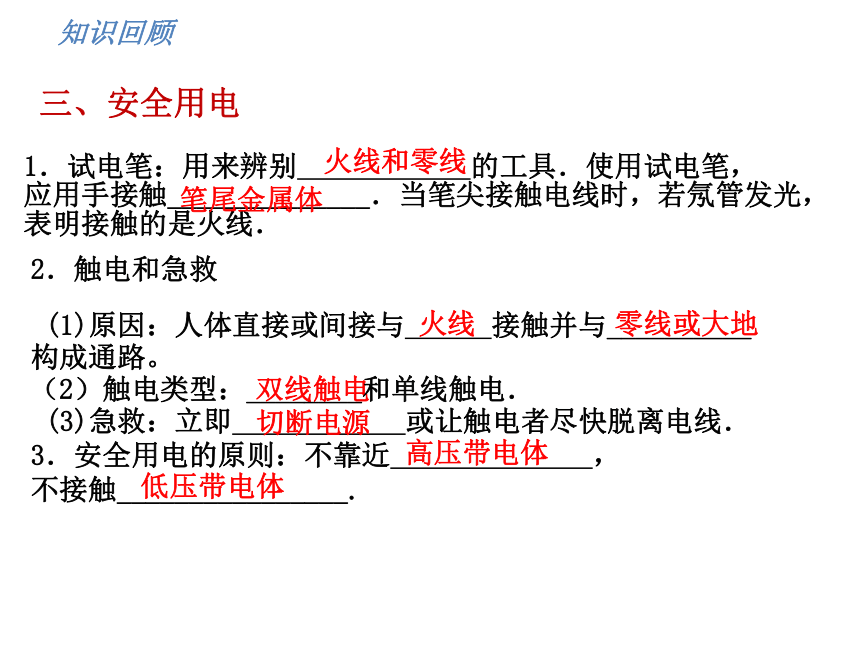

不要同时使用太多的用电器二、家庭电路中电流过大的原因知识回顾1．试电笔：用来辨别 的工具．使用试电笔，
应用手接触______________．当笔尖接触电线时，若氖管发光，表明接触的是火线．笔尾金属体双线触电2．触电和急救
(1)原因：人体直接或间接与 接触并与__________ 构成通路。
（2）触电类型：________和单线触电．
(3)急救：立即 或让触电者尽快脱离电线．
3．安全用电的原则：不靠近 ，

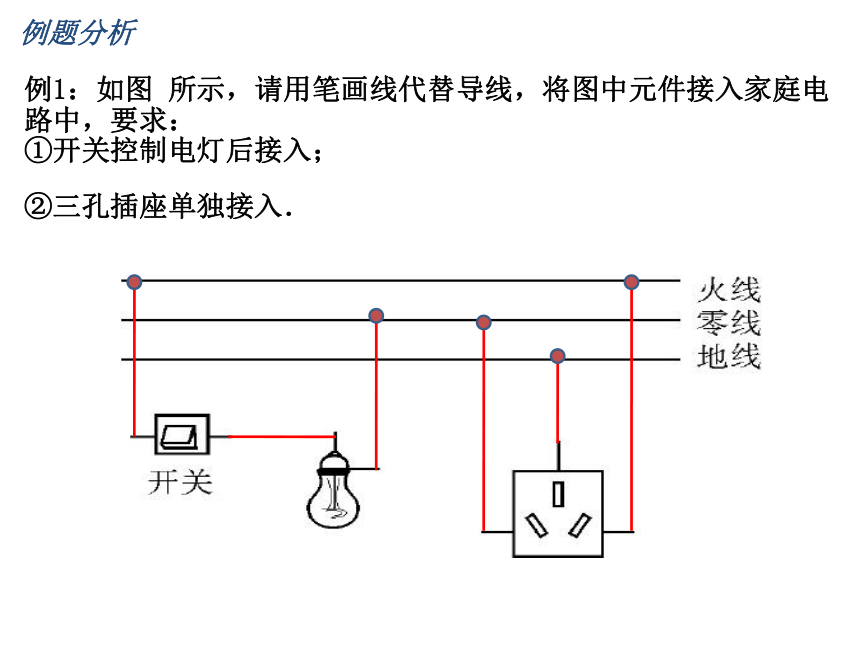

不接触________________.三、安全用电火线零线或大地切断电源高压带电体低压带电体火线和零线知识回顾例1：如图 所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：
①开关控制电灯后接入；
②三孔插座单独接入．例题分析例2：声控开关在接收到一定响度的声音时会自动闭合一段
时间，某地下通道的两端入口处各装有一个声控开关来控制
同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接

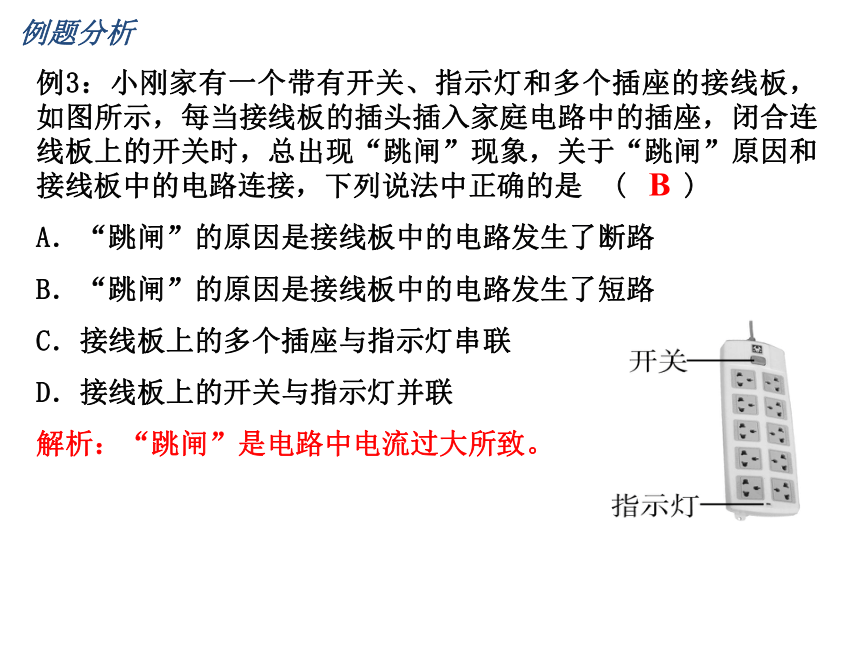

通电源发光.请按题意将图中的电路连接完整例题分析例3：小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合连线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是 (　　)
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
解析：“跳闸”是电路中电流过大所致。B例题分析例4：小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障的是(　　)
A．电灯灯丝断了
B．cd之间某处断路
C．ab之间某处断路
D．开关处短路B例题分析例5：关于家庭电路与安全用电，下列做法中
正确的是( ) A．家庭电路中的地线可以不接地
B．发现有人触电后，应立即用手把触电人拉离电线
C．保险丝被烧断后，可用铜丝代替保险丝接入电路
D．发现家用电器或电线失火时，必须先切断电源后再救火D例题分析例6：下列情况中，符合安全用电原则的是(　　)
A．所有家用电器的外壳一定都要接地
B．家用电器着火时，应该迅速用水来灭火
C．多个大功率的用电器不能接在一个插排上同时工作
D．发现有人触电时应立即切断电源CD例题分析例7：关于家庭电路中一些元件和工具的使用，说法正确的是(　　)
A．控制电路的开关应接在零线和用电器之间
B．三脚插头中间较长的铜片应与用电器的金属外壳相连
C．熔丝(保险丝)熔断后可以用铜丝替代
D．在使用测电笔时，手不能接触笔尾金属体B例题分析例8：根据表中所提供的数据，可以确定适宜制作保险丝的是
( )AA．铅B．铜C．铁D．钨例题分析 例9：如图 所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是( )CA．插座发生短路了
B．进户的火线断了
C．进户的零线断了
D．某盏电灯的灯丝断了
例题分析例10：下列符合安全用电要求的是(　　)
A．用湿抹布擦正在发光的灯泡
B．家庭照明电路中，开关要串联在火线和电灯之间
C．为了方便，将洗衣机三脚插头改成两脚插头使用
D．用电器起火时，要迅速泼水救火B例题分析例11：在如图所示的几种情况中，符合安全用电要求的是
(　　)C例题分析 例12.小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里。图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其它电器使用。例题分析例13.家庭电路中的保险丝烧断了，其原因不可能是（ ）
A、开关里的两个线头相碰了
B、灯座里的两个线头相碰了
C、室内所有用电器都工作了
D、进户线的绝缘皮破了，
两条导线相碰零火A例题分析12/16/2018《第十九章
生活用电》测试题12/16/20181.在家庭电路中，从进户线起连接顺序正确的是( )
A．闸刀开关.电能表.保险盒.插座
B．闸刀开关.电能表.插座.保险盒
C．电能表.闸刀开关.保险盒.插座
D．电能表.保险盒.闸刀开关.插座
2.如图19.3-1所示，符合安全用电常识的是( )?C B一：选择题12/16/20183.以下涉及家庭电路中的一些做法，符合要求的是( )
A．电冰箱和照明电灯是以串联方式接入电路的
B．控制家用电器的开关必须安装在火线上
C．使用测电笔时，手应与笔尖金属电极接触
D．电路中应尽可能选择粗的熔丝
4.如图19.3-2所示，符合家庭用电安全要求的是
( )??????????????????????????????????????????????B D 一：选择题12/16/20185.亮亮同学把一开关闭合的台灯插入插座时，家中原来亮着的灯全熄灭了，经检查发现家中的熔丝已熔断，造成这一现象的原因可能是( )
A．台灯的灯丝断了 B．台灯的灯座短路
C．该插座原来已短路 D．台灯的插头断路B 一：选择题12/16/20186.家庭电路中安装熔断器（其中安装熔丝.俗称“保险丝”），它的作用是( )
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路
7.电冰箱.洗衣机.空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是( )
A．插座因耗电增加而烧毁
B．这孔接地是为了更好的让家用电器散热
C．家用电器不能正常工作
D．人接触家用电器外壳时有可能发生触电事故D D 一：选择题12/16/20188.下列做法，可能造成触电事故的是( )
A．使用试电笔辨别火线或零线时，手接触笔尾金属体
B．切断电源后，进行电路维修
C．家用电器失火，立即用水扑灭
D．放风筝时，远离高压电线
9.如图19.3-4所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S.S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S.S2时，灯泡L0正常发光L2不发光．由此可以确定( )
A．L1灯头接线处断路 B．L1灯头接线处短路
C．L2灯头接线处断路 D．L2灯头接线处短路CD一：选择题12/16/201810.如图19.3-5所示，墙壁上线盒内有三根电线，其中红色为火线.蓝色为零线.黄绿色为地线，现将三孔插座与三根电线连接，如图19.3-6所示中接线情况正确的是( )
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
11.“电路中发生短路”，这里短路是指( )
A．很短的电路； B．电流没经过用电器而直接构成回路；
C．开关闭合，用电器工作； D．电路不通，没有电流。CB一：选择题12/16/201812.如图19.3-7所示的现象中，符合用电安全的是( )
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
13.灾后重建，小宇同学家的永久性住房已经建好。在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。由此判断( ) ?
A．线路安装完全正确，因为灯泡正常发光
B．线路安装不正确，电路中有短路 ?
C．线路安装不正确，电路中有断路
D．仅由此不能判断线路是否有问题 ?A B 一：选择题12/16/201814. 下列四种做法中正确的是( )
A．用湿布擦点亮的台灯灯泡
B．用湿手扳动家庭电路中的开关
C．发生触电事故时应首先切断电源
D．在有绝缘外皮的通电导线上晾衣服
15.照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是( )
A.零线断了 B.火线断了
C.灯丝断了 D.短路CA一：选择题12/16/2018二：填空题16.家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装___＿＿＿＿；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该＿＿＿＿。
17.保险丝是由的铅锑合金制成的．家庭电路用的保险丝应＿＿联在电路中．当电流超过额定电流达到熔断电流时，它会自动熔断。选用保险丝时，应使它的额定电流等于或略大于电路中的____＿＿＿＿。
18.雷电是大气中一种强烈的放电现象，高大建筑物的顶端都装有＿＿＿＿来预防雷击。人体被淋湿后，人体的电阻将＿＿＿（选填“变大”.“变小”或“不变”）。
19.家庭电路中的电冰箱.电视机.电灯等用电器的连接方式是＿＿＿＿联；开关和被控制的用电器是＿＿＿＿联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要＿＿＿＿。漏电保护器 接地 串 最大电流 避雷针 变小并 串 接地 12/16/201820.现代社会离不开电．请写出以下家庭用电中的器材.设备。辩别零线和火线用＿＿＿＿；记录电路消耗的电能用＿＿＿＿。保护电路安全要安装＿＿＿＿。
21.在我国，家庭电路的电压是＿＿＿＿V，零线和大地之间的电压是＿＿＿＿V。为了安全起见，家用电器的金属外壳都必须可靠接地，如图19.3-9所示，用于接地的导线应该接在插座的＿＿＿＿孔。
????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????测电笔 电能表 保险装置 220 0 E 二：填空题12/16/201822.任何一个家用电器的通断都不能影响其它家用电器，因此家用电器要＿＿＿＿联接入电路中，开关应该和被控制的家用电器串联，起到控制电路＿＿＿＿作用。如图19.3-10所示的的两种使用测电笔的方法中，正确的是图＿＿。
23.如图19.3-11所示是家庭电路中造成电线燃烧的两种常见情况，其中＿＿＿＿图（填“甲”或“乙”）所示的情况是过载，其中＿＿＿＿图（填“甲”或“乙”）所示的情况是短路；并 通断 甲 甲 乙 二：填空题12/16/2018三：作图题24.如图19.3-12所示，教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯,插座单独使用。请你在图中连接电路图。12/16/201825.如图19.3-13所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A.B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。三：作图题12/16/2018四：计算题26.电视机可以用遥控器关机而不断开电源，这种功能叫做待机功能，这一功能虽给人们带来了方便，但电视机在告待机状态下仍然要消耗电能却鲜为人知。例如，小明家的一台34寸彩色电视机的待机功率大约是10W。假如他家每天平均看4h电视，看完电视后总是用遥控器关机而不断开电源。试计算：
（1）小明家因这台电视机待机，在一年（365天）浪费的电能是多少千瓦时?
（2）请你就电视机待机功能的正确使用方法提出建议。解：（1）电视机每天的待机时间为
t ＝24 h －4h ＝20h
在一年内电视机在告待机状态消耗的电能为
W＝P t＝P总 t＝0.01 kW×20h×365＝73 kW·h
（2）每次看完电视后让电视机断开电源12/16/201827.2013年3月31日晚，我校同学参加了“地球一小时”（熄灯一小时）活动。熄灯前我校25个教室亮着“220V. 40W”的电灯，每个教室有6盏电灯，另外学校还有10个老师办公室亮着“220V. 40W”的电灯，每个办公室有3盏电灯，则在这次活动中，我校节约了多少kW·h的电能？解：学校教室电灯的总功率为
P教室＝40W×6×25＝6000W＝6 kW
学校办公室电灯的总功率为
P办公室＝40W×3×10＝1200W＝1.2 kW
学校亮着的电灯的总功率为
P总＝P教室＋P办公室＝6 kW＋1.2 kW＝7.2 kW
在这次活动中学校节约的电能为
W＝P t＝P总 t＝7.2 kW×1h＝7.2 kW·h12/16/201828.有一只家用电水壶，发热管的电阻为48.4Ω，则：
（1）它正常工作时的电流是多少？
（2）它的额定功率是多少？
（3）用它烧水时，能在15min钟内将一壶水烧开，若每kW·h的电费为0.6元，用它烧开一壶水，需用多少电费？12/16/201812/16/2018
