5.1 透镜 同步练习（含答案） 2022－2023学年上学期吉林省各地八年级物理期末试题选编

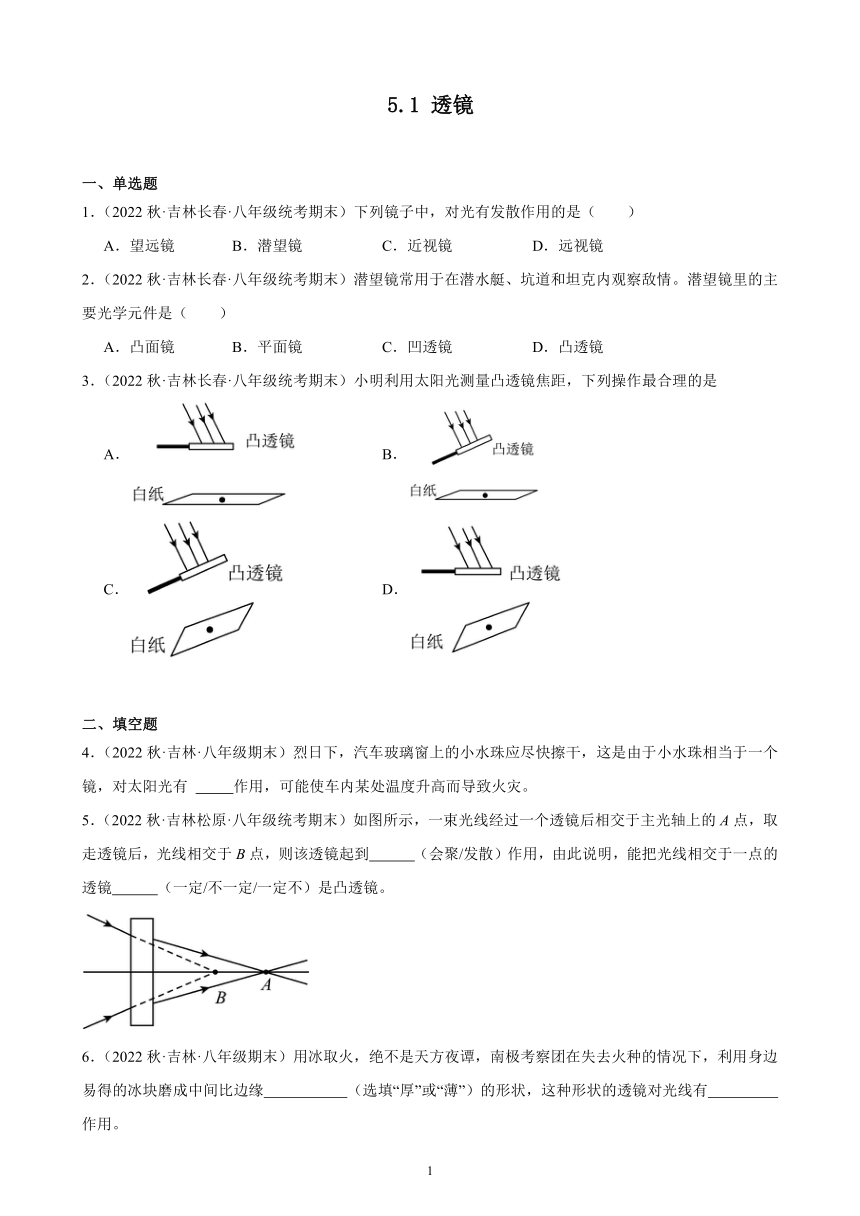

5.1 透镜
一、单选题
1．（2022秋·吉林长春·八年级统考期末）下列镜子中，对光有发散作用的是（　　）
A．望远镜 B．潜望镜 C．近视镜 D．远视镜
2．（2022秋·吉林长春·八年级统考期末）潜望镜常用于在潜水艇、坑道和坦克内观察敌情。潜望镜里的主要光学元件是（　　）
A．凸面镜 B．平面镜 C．凹透镜 D．凸透镜
3．（2022秋·吉林长春·八年级统考期末）小明利用太阳光测量凸透镜焦距，下列操作最合理的是
A． B．
C． D．
二、填空题
4．（2022秋·吉林·八年级期末）烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个 镜，对太阳光有 作用，可能使车内某处温度升高而导致火灾。
5．（2022秋·吉林松原·八年级统考期末）如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到 （会聚/发散）作用，由此说明，能把光线相交于一点的透镜 （一定/不一定/一定不）是凸透镜。
6．（2022秋·吉林·八年级期末）用冰取火，绝不是天方夜谭，南极考察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘 （选填“厚”或“薄”）的形状，这种形状的透镜对光线有 作用。

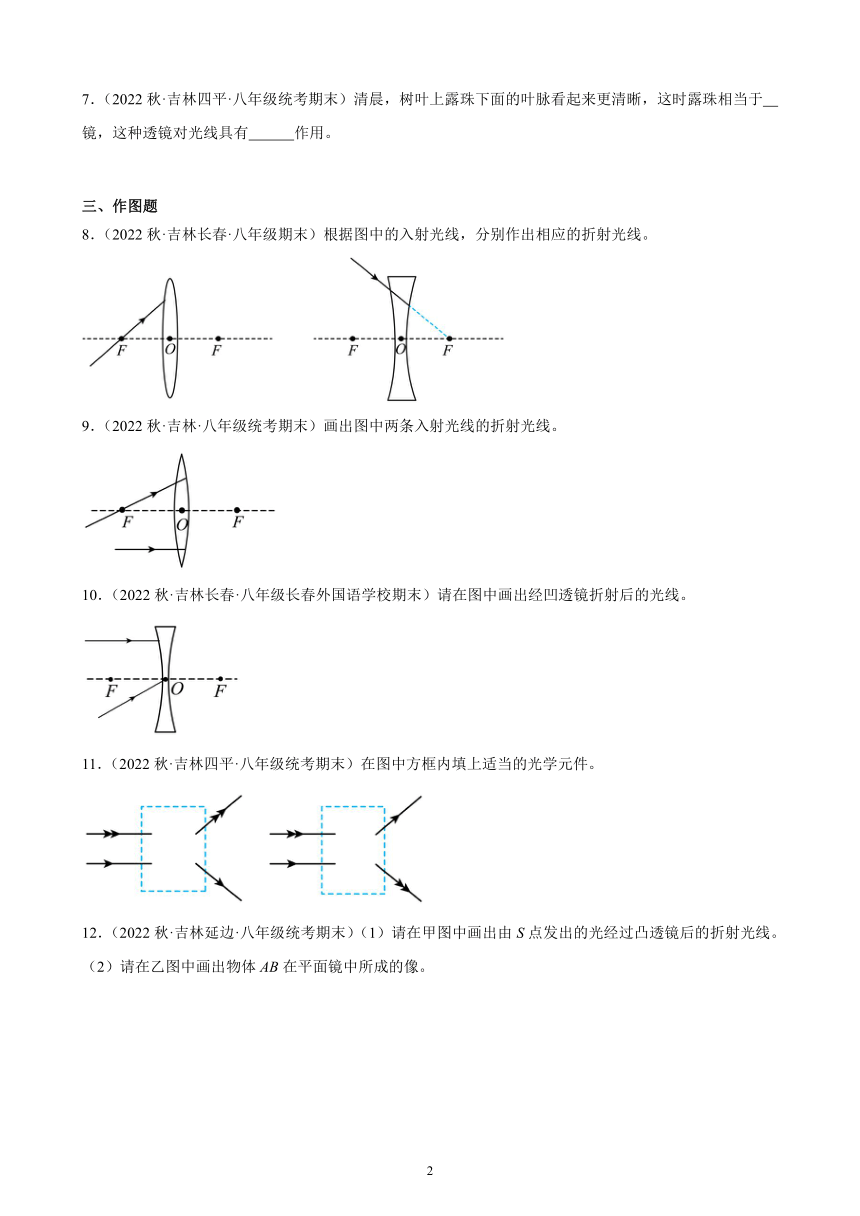

7．（2022秋·吉林四平·八年级统考期末）清晨，树叶上露珠下面的叶脉看起来更清晰，这时露珠相当于 镜，这种透镜对光线具有 作用。
三、作图题
8．（2022秋·吉林长春·八年级期末）根据图中的入射光线，分别作出相应的折射光线。
9．（2022秋·吉林·八年级统考期末）画出图中两条入射光线的折射光线。
10．（2022秋·吉林长春·八年级长春外国语学校期末）请在图中画出经凹透镜折射后的光线。
11．（2022秋·吉林四平·八年级统考期末）在图中方框内填上适当的光学元件。

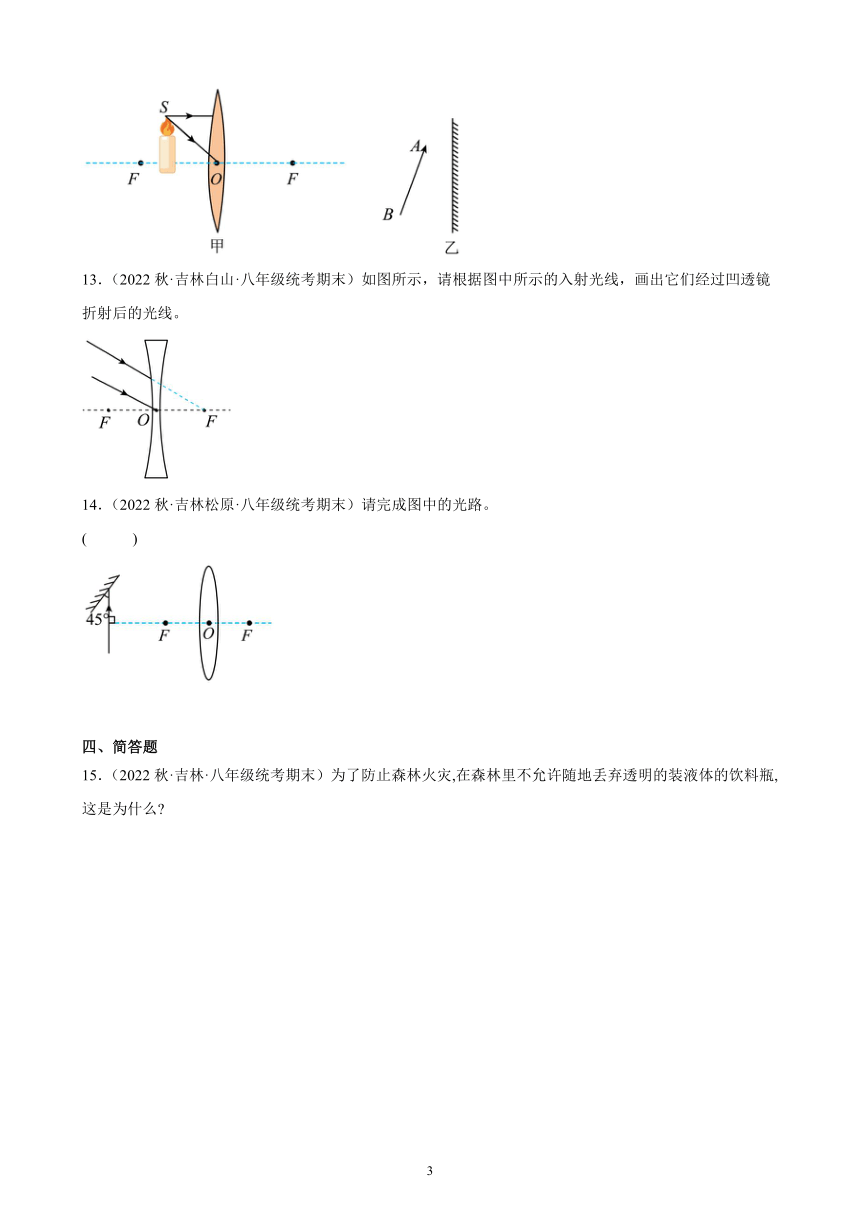

12．（2022秋·吉林延边·八年级统考期末）（1）请在甲图中画出由S点发出的光经过凸透镜后的折射光线。
（2）请在乙图中画出物体AB在平面镜中所成的像。
13．（2022秋·吉林白山·八年级统考期末）如图所示，请根据图中所示的入射光线，画出它们经过凹透镜折射后的光线。
14．（2022秋·吉林松原·八年级统考期末）请完成图中的光路。
( )
四、简答题
15．（2022秋·吉林·八年级统考期末）为了防止森林火灾,在森林里不允许随地丢弃透明的装液体的饮料瓶,这是为什么
参考答案：
1．C
【详解】A．望远镜属于凸透镜，对光线具有会聚作用，故A不符合题意；
B．潜望镜利用的是平面镜改变光路，对光线没有发散作用，故B不符合题意；
C．近视镜属于凹透镜，对光线具有发散作用，故C符合题意；
D．远视镜属于凸透镜，对光线具有会聚作用，故D不符合题意。
故选C。
2．B
【详解】用潜望镜观察敌情时，为了能使人在较低潜水艇、坑道等地方看到高处的物体，要使高处的物体反射的光改变方向进入人眼中，为了使观察到的情况更准确，所成的像应该是正立、等大的像，而且像到人眼的距离应该和物体到人眼的距离是相等的；利用两块相互平行的平面镜，可以使物体反射的光线经过两次反射进入人眼，而物体经过两块平面镜两次成像后所形成的像是正立、等大的虚像，根据平面镜成像特点可知，像到人眼的距离与物体到人眼的距离相等，只是由高处平移到了低处人眼的前方，而凸面镜、凹透镜、凸透镜都不能达到这样的效果，故B符合题意，ACD不符合题意。
故选B。
3．C
【详解】利用太阳光测量凸透镜焦距，应将透镜正对太阳光，且观察光斑的纸张也应正对太阳光．故C符合要求．
4． 凸透 会聚
【详解】[1][2]在阳光下的水滴相当于一个小的凸透镜，凸透镜对光线有会聚的作用，阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高，可能伤害汽车的外表，甚至导致火灾。
5． 发散 不一定
【详解】[1][2]放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜，即凹透镜；可见，在此种情况下，会聚的入射光线经过凹透镜折射后也会会聚于一点；而凸透镜对光线有会聚作用，凸透镜也可以将光线会聚于一点，由此可见，能够使光线会聚于一点的不一定是凸透镜。
6． 厚 会聚
【详解】[1][2]由于凸透镜对光线有会聚作用，所以把冰块磨成中间比边缘厚的形状，即让它变成一个冰透镜，这种透镜光线对有会聚作用，让透镜正对着太阳光，调节透镜与干草之间的距离，使干草刚好处于透镜的焦点位置，形成一个最小最亮的光斑，干草就可以燃烧。
7． 凸透 会聚
【详解】[1]此题中露珠的中间厚，边缘薄，相当于凸透镜。
[2]凸透镜对光线具有会聚作用。
8．
【详解】左图中，通过焦点的光经凸透镜折射后将平行于主光轴；右图中，延长线过另一侧焦点的光经凹透镜折射后将平行于主光轴，如下所示：
9．
【详解】通过焦点的光线经凸透镜折射后将平行于主光轴射出；平行于主光轴的光线经凸透镜折射后将过焦点。如图所示
10．
【详解】平行于主光轴的光线经过凹透镜会发生偏折，折射光线的反向延长线必过左侧焦点，故连接折射点和左侧焦点，并将其延长，并带上箭头，即为折射光线，过凹透镜光心的光线传播方向不变，延长过光心的光线，并画上箭头即可，故如图所示：
11．
【详解】由图知，光线能够经光学元件透过去，所以光学元件应该为透镜，左图，平行光线经透镜后变得发散，透镜对光线有发散作用，因此填凹透镜，如下图所示：
右图，平行光线经透镜后变得发散，但上面的光线到了下面，可见是平行光线经透镜会聚于一点后再发散，透镜对光线有会聚作用，因此填凸透镜，故如下图所示：
12．（1） ；（2）
【详解】（1）凸透镜的三条特殊光线可知，平行于主光轴的光经凸透镜折射后过异侧焦点，过光心的光线，传播路径不发生改变，作图如下
（2）分别过AB作平面镜的垂线并延长，由于平面镜所成的像关于平面镜对称，则像点到平面镜的距离与AB点到平面镜距离相同，由于成虚像，则用虚线连接接课，作图如下
13．
【详解】凹透镜对光线有发散作用，根据凹透镜三条特殊光线的规律，延长线经过焦点的光线经凹透镜折射后平行于主光轴，过光心的光线传播方向不变，如图所示
14．
【详解】过入射点作出法线，此时入射角是45°，反射角也是45°，根据反射角等于入射角作出反射光线，且其恰好平行于主光轴，根据平行于主光轴的光线经凸透镜折射后将过焦点的特点可以做出通过凸透镜的光路图，如下图所示：
15．装有液体的饮料瓶相当于一个凸透镜，在太阳光的照射下，由于凸透镜对光线的会聚作用，易引燃位于焦点处的树叶等，所以不允许随便丢弃饮料瓶．
【分析】凸透镜是中央较厚，边缘较薄的透镜，凸透镜对光有会聚作用．
【详解】装有液体的饮料瓶中间厚，边缘薄，相当于一个凸透镜，凸透镜对光有会聚作用，在太阳光的照射下，容易引燃位于焦点处的树叶等，容易引发火灾．
