专题 动态电路-2023-2024学年九年级物理全一册精品课件 (共15张PPT)（人教版）

专题：动态电路
第十七章 欧姆定律
R1
R2
I
U1
U2
U
“串联分压：大电阻分大电压”
串联电路的分压规律:
并联电路的分流规律:
R1
R2
I1
I2
I
U2
U1
“并联分流：大电阻分小电流”
I1I2=R2R1
?
D

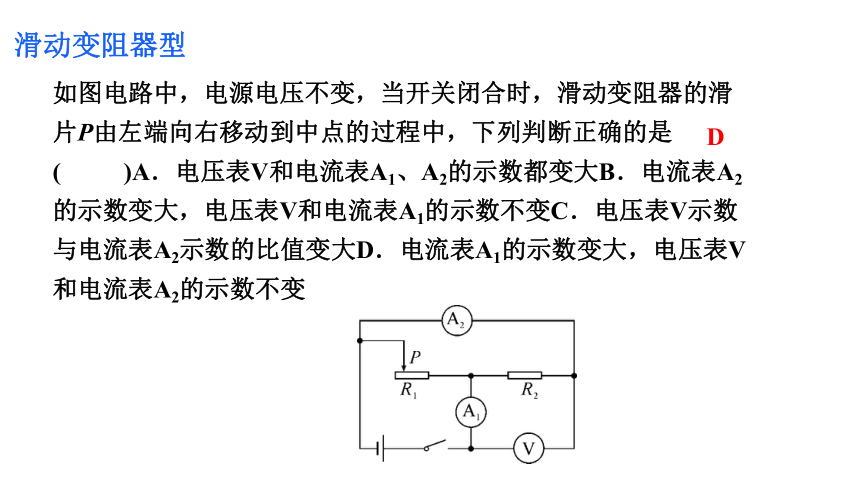

如图电路中，电源电压不变，当开关闭合时，滑动变阻器的滑片P由左端向右移动到中点的过程中，下列判断正确的是( )A．电压表V和电流表A1、A2的示数都变大B．电流表A2的示数变大，电压表V和电流表A1的示数不变C．电压表V示数与电流表A2示数的比值变大D．电流表A1的示数变大，电压表V和电流表A2的示数不变
滑动变阻器型
0.6
10

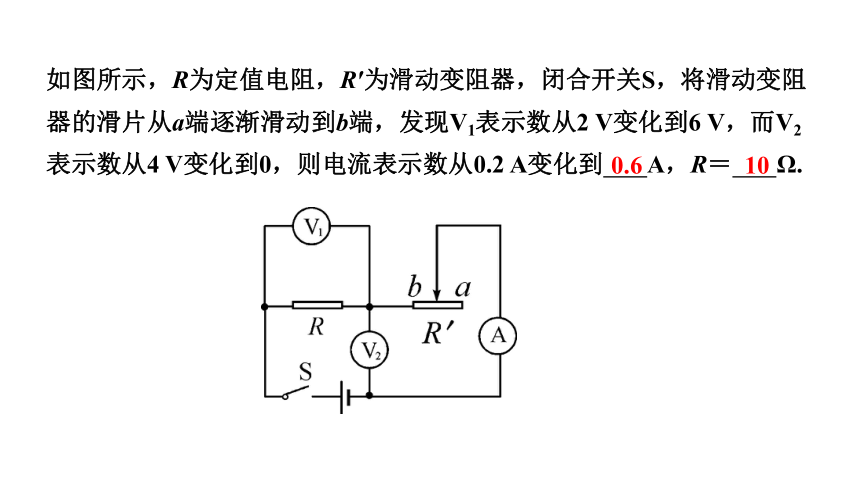

如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2 V变化到6 V，而V2表示数从4 V变化到0，则电流表示数从0.2 A变化到 A，R＝ Ω.
D
如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是( )A．电压表示数增大 B．电流表示数变小C．小灯泡变亮 D．小灯泡亮度不变
开关型
跨学科实践类
高速公路收费站对货车实施计重收费，小晓同学结合所学物理知识
，设计了如图所示的计重器原理图，以下有关说法正确的是( )
D
A. 压力表相当于电流表
B. 当车重越大时， ???????? 连入电路的阻值越小
C. 当车重越大时，电路中的电流越大
D. 当车重越大时，压力表的示数越大
?
C
如图是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端，下列判断正确的是( )A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小
C
某科技小组为快递公司设计的分拣计数装置简化电路如图所示．R1为定值定阻，R2为光敏电阻，当有光照射时电阻变小．激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)．闭合开关，激光被遮挡瞬间，下列说法正确的是( )A．电阻R2的阻值变小B．通过R2的电流变大C．计数器两端的电压变大D．通过R1与R2的电流之比变小
B
如图甲是非接触式红外线测温枪，图乙是它的工作原理图．R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙．对该电路分析正确的是( )A．体温越高，R的阻值越大B．体温越高，电压表示数越大C．体温越高，电压表示数越小D．体温越低，电压表示数越大
C
小华设计了一种输液提示器，能在护士站观察到药液量的变化．当袋中药液量减少时，电压表示数随之减小，符合要求的电路图是( )
R1
5
串联
1
0.2
并联
0.6
