化学能转化为电能
苏教版高中化学必修二课件

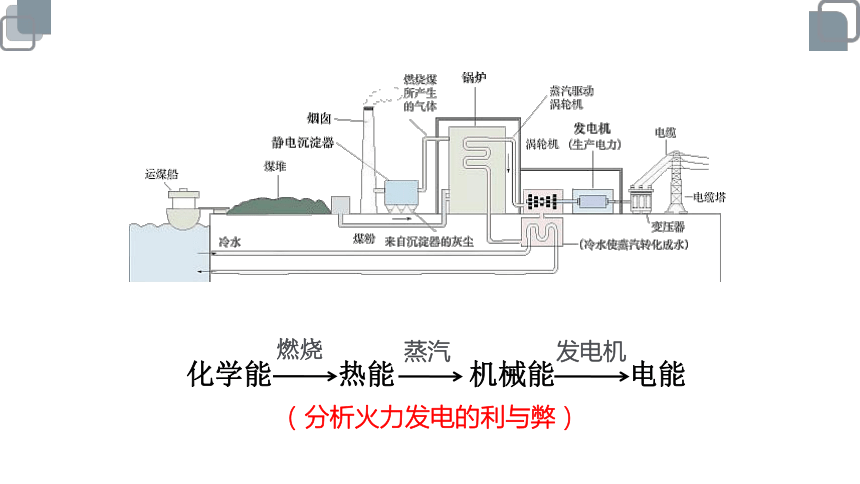

化学能　　 热能　　 机械能　　 电能
燃烧
蒸汽
发电机
（分析火力发电的利与弊）

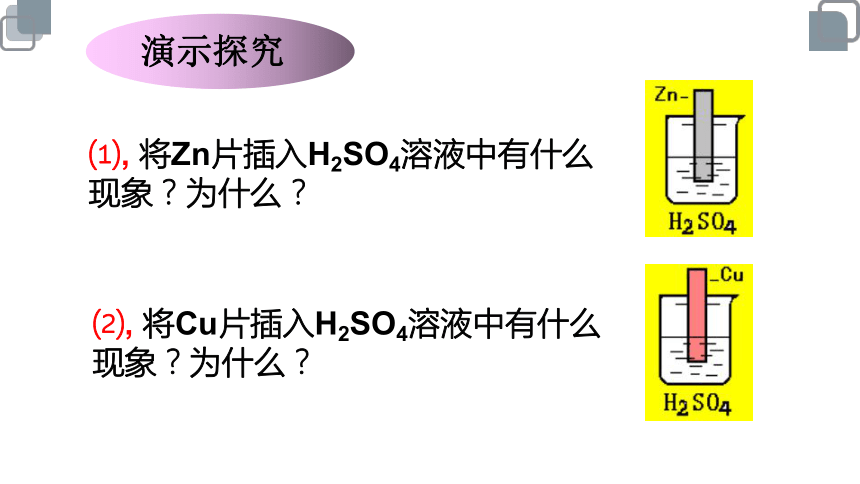

⑴, 将Zn片插入H2SO4溶液中有什么现象？为什么？
⑵, 将Cu片插入H2SO4溶液中有什么现象？为什么？
演示探究

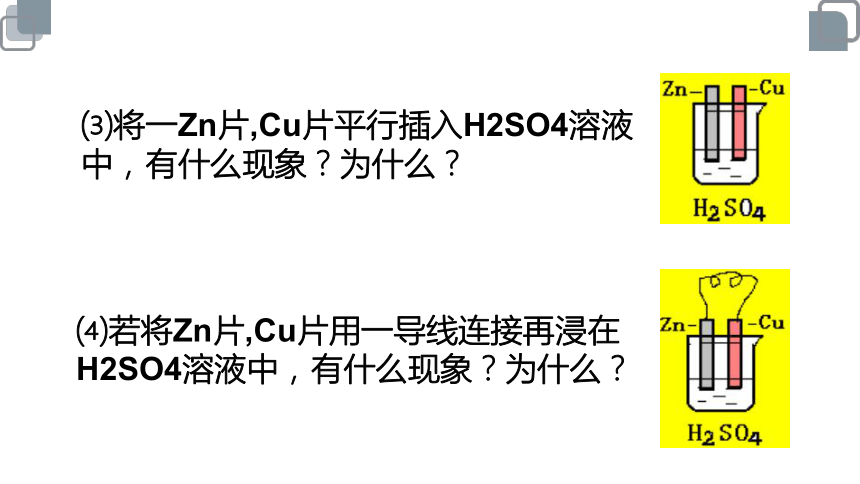

⑷若将Zn片,Cu片用一导线连接再浸在H2SO4溶液中，有什么现象？为什么？
⑶将一Zn片,Cu片平行插入H2SO4溶液中，有什么现象？为什么？

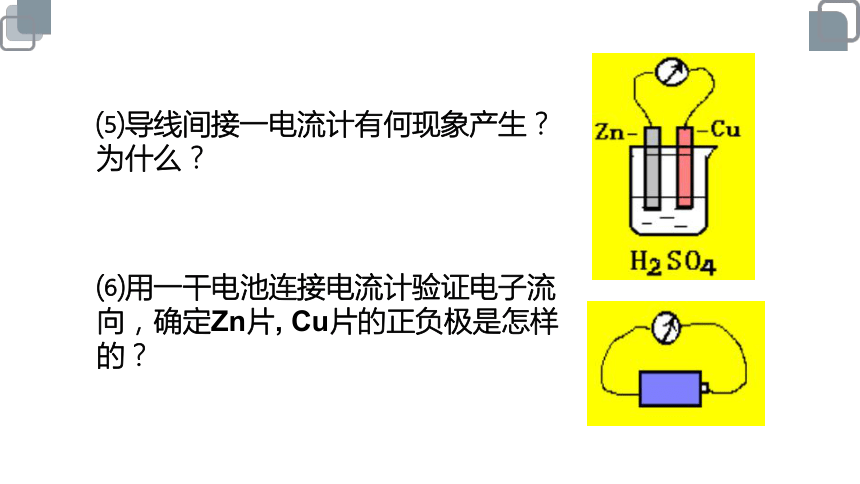

⑸导线间接一电流计有何现象产生？为什么？
⑹用一干电池连接电流计验证电子流向，确定Zn片, Cu片的正负极是怎样的？

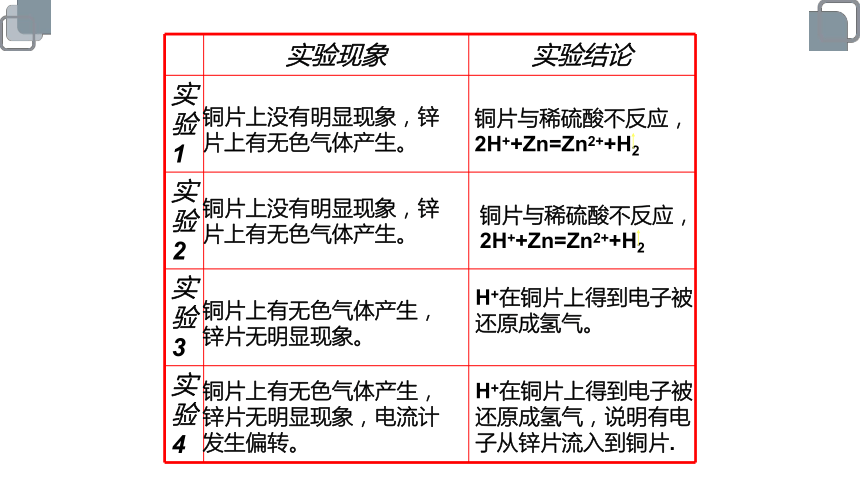

实验现象 实验结论
实验 1
实验2
实验3
实验4
铜片上没有明显现象，锌片上有无色气体产生。
铜片上没有明显现象，锌片上有无色气体产生。
铜片上有无色气体产生，锌片无明显现象。
铜片上有无色气体产生，锌片无明显现象，电流计发生偏转。
H+在铜片上得到电子被还原成氢气。
H+在铜片上得到电子被还原成氢气，说明有电子从锌片流入到铜片.
铜片与稀硫酸不反应，2H++Zn=Zn2++H2
铜片与稀硫酸不反应，2H++Zn=Zn2++H2

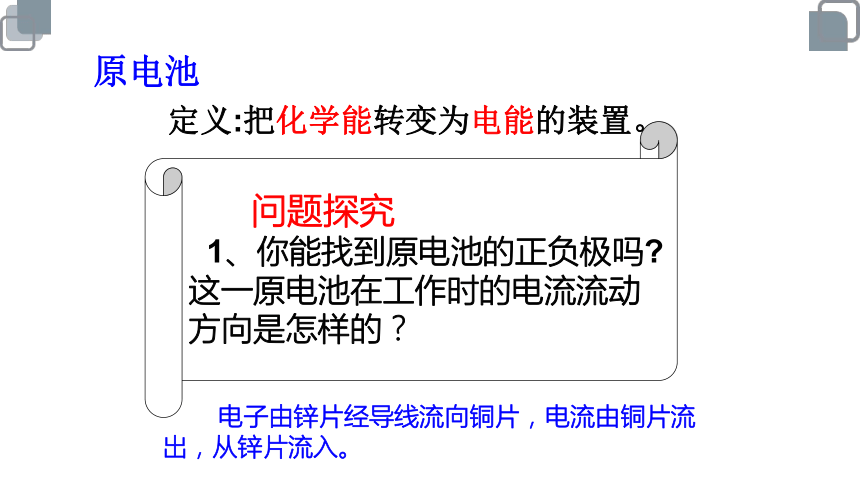

原电池
问题探究
1、你能找到原电池的正负极吗
这一原电池在工作时的电流流动
方向是怎样的？
定义:把化学能转变为电能的装置。
电子由锌片经导线流向铜片，电流由铜片流出，从锌片流入。
、
锌片： Zn－2e－＝Zn2+（氧化反应）
铜片： 2H++2e－＝H2↑（还原反应）
问题探究
2、你知道原电池的工作原理吗？
能不能写出在二个电极上的离子反
应方程式？
原电池的工作原理：氧化还原反应
电极
材料 电极反应 反应类型 原电池的电极
Zn片
Cu片
电池总反应
氧化反应
Zn－2e-＝ Zn2+
2H+ + 2e-＝H2↑
负极
正极
Zn+2H+＝Zn2++H2↑
锌铜原电池原理
还原反应
负极
正极
Zn-2e-=Zn2+
2H+ +2e-=H2
还原剂(Zn)失去电子，发生氧化反应
氧化剂(H+)在铜极上得到电子，发生还原反应
还原剂失去的电子从锌极流出
流入铜极.
经外电路
Zn2+
H+
SO42-
电流方向
意大利物理学家
亚历山德罗.伏打
(Alessandro Volta)
伏打电池
1.原电池：
将化学能转化成电能的装置
化学能转化为电能
原电池的原理：
氧化还原反应
总反应：
2H++2e-=H2↑
Zn－2e-=Zn2+
Zn+2H+=Zn2++H2↑
Zn+H2SO4=ZnSO4+H2↑
(离子方程式）
（化学方程式）
正极：
负极：
（氧化反应）
（还原反应）
2.电极反应
实验探究形成原电池的条件
形成条件一：活泼性不同的两个电极
负极：较活泼的金属
正极：较不活泼的金属、石墨等
形成条件二：电极需插进电解质溶液中
实验探究形成原电池的条件
形成条件三：必须形成闭合回路
实验探究形成原电池的条件
实验探究形成原电池的条件
形成条件四：必须存在自发的氧化还原反应
3.构成原电池的条件
(1)有活泼性不同的两个电极
(2)两电极都接触电解质溶液
(3)正极、负极、电解质溶液构成闭合回路
(4)在电极表面上能发生自发进行的氧化还原反应。
电解质溶液
失e，沿导线传递，有电流产生
阳离子
负极
正极
阳离子
原电池工作原理：
动脑动手
有下列材料：Zn片、Cu片、导线、水果、电流计，请设计一个装置使电流计指针发生偏转。
例题：
把A、B、C、D4块金属片浸入稀硫酸中，用导线两两相连组成原电池。
若A、B相连时，A为负极；
C、D相连时，D上产生大量气泡；
A、C相连时，电流由C经导线流向A；
B、D相连时，电子由D经导线流向B，
则此4种金属的活动性由强到弱的顺序为（ ）
① A＞B＞C＞D ② A＞C＞D＞B
③ C＞A＞B＞D ④ B＞A＞C＞D
②
A＞B
C＞D
A＞C
D＞B
试一试
1、
判断下列哪些装置构成了原电池？若不是，请说明理由；若是，请指出正负极名称，并写出电极反应式.
①
②
③
(×)
(×)
(∨)
2H++2e-＝H2↑
负极：
总反应：
正极：
Zn－2e-＝Zn2+
Zn+2H+＝Zn2++H2↑
⑤
④
(∨)
(∨)
负极：
正极：
总反应：
正极：
负极：
总反应：
Zn－2e- ＝Zn2+
2H++2e- ＝H2↑
Zn+2H+＝Zn2++H2↑
Fe－2e - ＝Fe2+
Cu2++2e- ＝Cu
Fe+Cu2+＝Fe2++Cu
２、Ａ、Ｂ、Ｃ、Ｄ四种金属，将Ａ和Ｂ用导线连接起来，浸入电解质溶液中，Ｂ不易腐蚀。将Ａ、Ｄ分别放入等浓度盐酸中，Ｄ比Ａ反应剧烈。将Ｃｕ浸入Ｂ的盐溶液中无明显变化，如果把Ｃｕ浸入Ｃ的盐溶液中，有金属Ｃ析出。其活动顺序为：（ 　）
Ａ、ＤＣＡＢ　 Ｂ、ＤＡＢＣ
　Ｃ、ＤＢＡＣ　 Ｄ、ＢＡＤＣ
B
3、一个原电池的总反应的离子方程式是Zn + Cu2+ = Zn2+ + Cu，该反应的原电池的组成正确的是（ ）
A B C D
正极 Zn Ag Cu Cu
负极 Cu Cu Zn Zn
电解质溶液 CuCl2 H2SO4 CuSO4 FeCl2
C
