1.2磁场对运动电荷的作用力课件 (共17张PPT) 高二下学期人教版（2019）选择性必修第二册

(共17张PPT)
2.磁场对运动电荷的作用力
人教版（2019） 选择性必修第二册
教学目标：
①.通过实验认识洛伦兹力，会用左手定则判断洛伦兹力的方向；
②.推导洛伦兹力公式，会计算洛伦兹力大小；
③.了解显像管的基本结构及工作原理，体会物理知识与科学技术的关系。
新课引入
极光大多数在南北两极才能观察到，表明带电的高能粒子遇到地磁场时发生了偏转，磁场对运动的电荷产有力的作用。
运动电荷在磁场中受到的力称为洛伦兹力，（纪念物理学家洛伦兹）
v
v

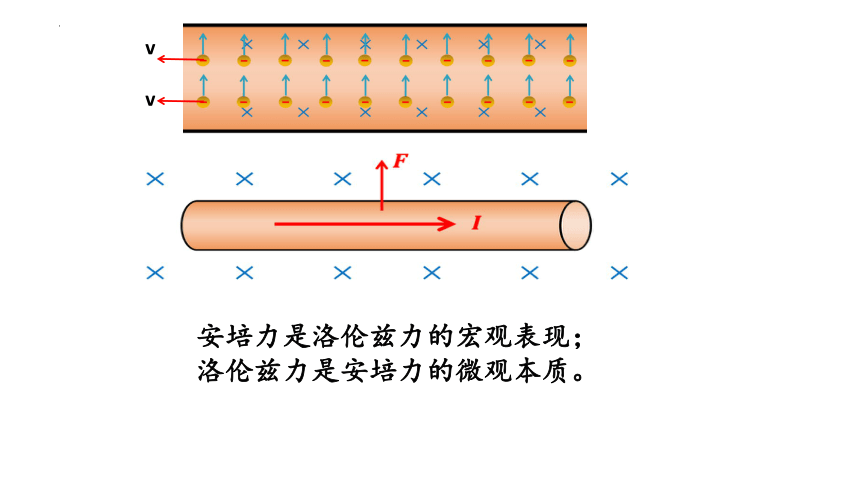

安培力是洛伦兹力的宏观表现；
洛伦兹力是安培力的微观本质。
一.洛伦兹力的方向
安培力的方向，洛伦兹力的方向都用左手定则判断：
伸开左手，使拇指与其余四个手指垂直，并且都与手掌再同一个平面内；
磁感线 —— 穿过掌心
四 指 —— 指向正电荷运动方向
（指向电流方向）
大拇指 —— 正电荷受洛伦兹力方向
若为负电荷，
负电荷受力的方向与正电荷受力方向相反
F洛⊥B，F洛⊥v ，即F洛垂直Bv平面
例题1.试判断下图中的带电粒子所受洛伦兹力的方向.
二.洛伦兹力的大小
研究一段长度为L的导线：
宏观角度：导线电流为I,
导线内的粒子数N=nLS
微观角度:
设导线中电荷定向移动的速度为v，单位体积内的粒子数为n，每个粒子的电荷量为q;
三.电子束的偏转
洛伦兹力在生活科研中的应用：显像管，速度选择器，磁流体发电机，电磁流量计，质谱仪，回旋加速器，磁聚焦技术等等。
规定磁场垂直纸面向外为正：
当磁场垂直纸面向里（为负）逐渐减小时，电子束打在屏上的位置由B向0移动；
当磁场垂直纸面向外（为正）逐渐增大时，电子束打在屏上的位置由0向A移动；
静电场学习的示波管原理
四.科学漫步
正电子的发现
轨道半径减小表明粒子速度减小，即粒子是从上往下运动;
该轨迹与电子轨迹非常相似，只是偏转方向相反。
课堂小结：
