第15章 电流和电路
一、单选题
1．（2022秋·吉林延边·九年级统考期末）有甲、乙、丙三个轻质小球，甲球带负电。将甲分别与乙、丙靠近时，小球相互作用情况如图所示，下列判断正确的是（　　）
A．乙带负电，丙不一定带电 B．乙带负电，丙带正电
C．乙带正电，丙带负电 D．乙带正电，丙不一定带电
2．（2022秋·吉林长春·九年级统考期末）用一根与丝绸摩擦过的玻璃棒靠近一轻质小球时，发现两者相互排斥，那么轻质小球（　　）
A．一定不带电 B．一定带负电
C．一定带正电 D．可能不带电
3．（2022秋·吉林长春·九年级统考期末）下列物品中，通常情况下属于导体的是（　　）
A．陶瓷筒 B．干燥的小木棍
C．钢直尺 D．塑料尺
4．（2022秋·吉林松原·九年级统考期末）下列家庭用电器正常工作时，电流约为1A的是（　　）
A．空调 B．手电筒 C．电冰箱 D．微波炉
5．（2022秋·吉林长春·九年级统考期末）下列关于电荷和电流的说法正确的是（　　）
A．自由电荷只要移动就能形成电流
B．与带正电的物体相互吸引的物体一定带负电
C．在电路中电流从电源负极经用电器流向正极
D．丝绸与玻璃摩擦后带负电，是由于丝绸得到了电子
6．（2022秋·吉林长春·九年级期末）只有把宾馆的房卡插入房间里的通电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个什么电路元件接在电路中（　　）
A．电源 B．开关 C．导线 D．用电器

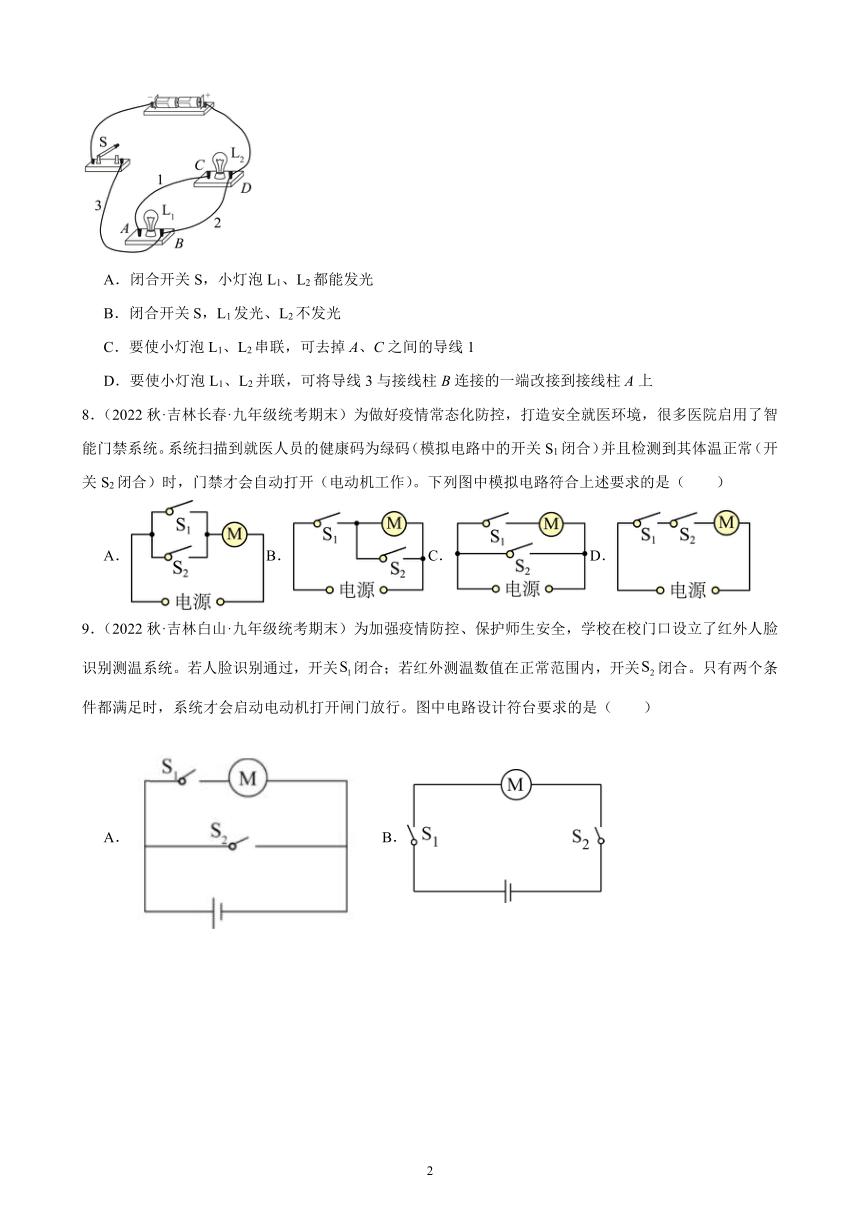

7．（2022秋·吉林松原·九年级统考期末）如图所示的电路中，L1和L2是两个完全相同小灯泡，下列说法正确的是（　　）
A．闭合开关S，小灯泡L1、L2都能发光
B．闭合开关S，L1发光、L2不发光
C．要使小灯泡L1、L2串联，可去掉A、C之间的导线1
D．要使小灯泡L1、L2并联，可将导线3与接线柱B连接的一端改接到接线柱A上
8．（2022秋·吉林长春·九年级统考期末）为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（　　）
A．B．C．D．
9．（2022秋·吉林白山·九年级统考期末）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸识别测温系统。若人脸识别通过，开关闭合；若红外测温数值在正常范围内，开关闭合。只有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（　　）
A． B．
C． D．

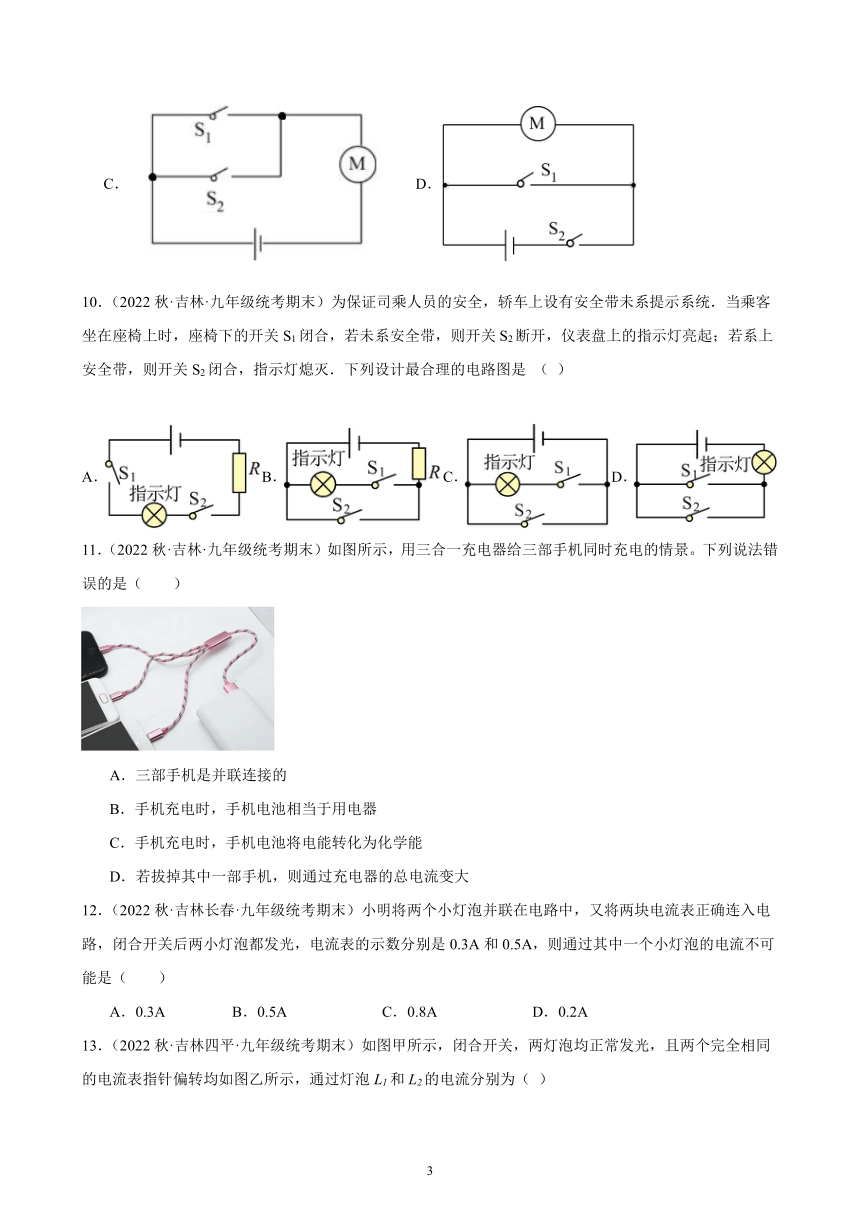

10．（2022秋·吉林·九年级统考期末）为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C．D．
11．（2022秋·吉林·九年级统考期末）如图所示，用三合一充电器给三部手机同时充电的情景。下列说法错误的是（　　）
A．三部手机是并联连接的
B．手机充电时，手机电池相当于用电器
C．手机充电时，手机电池将电能转化为化学能
D．若拔掉其中一部手机，则通过充电器的总电流变大
12．（2022秋·吉林长春·九年级统考期末）小明将两个小灯泡并联在电路中，又将两块电流表正确连入电路，闭合开关后两小灯泡都发光，电流表的示数分别是0.3A和0.5A，则通过其中一个小灯泡的电流不可能是（　　）
A．0.3A B．0.5A C．0.8A D．0.2A

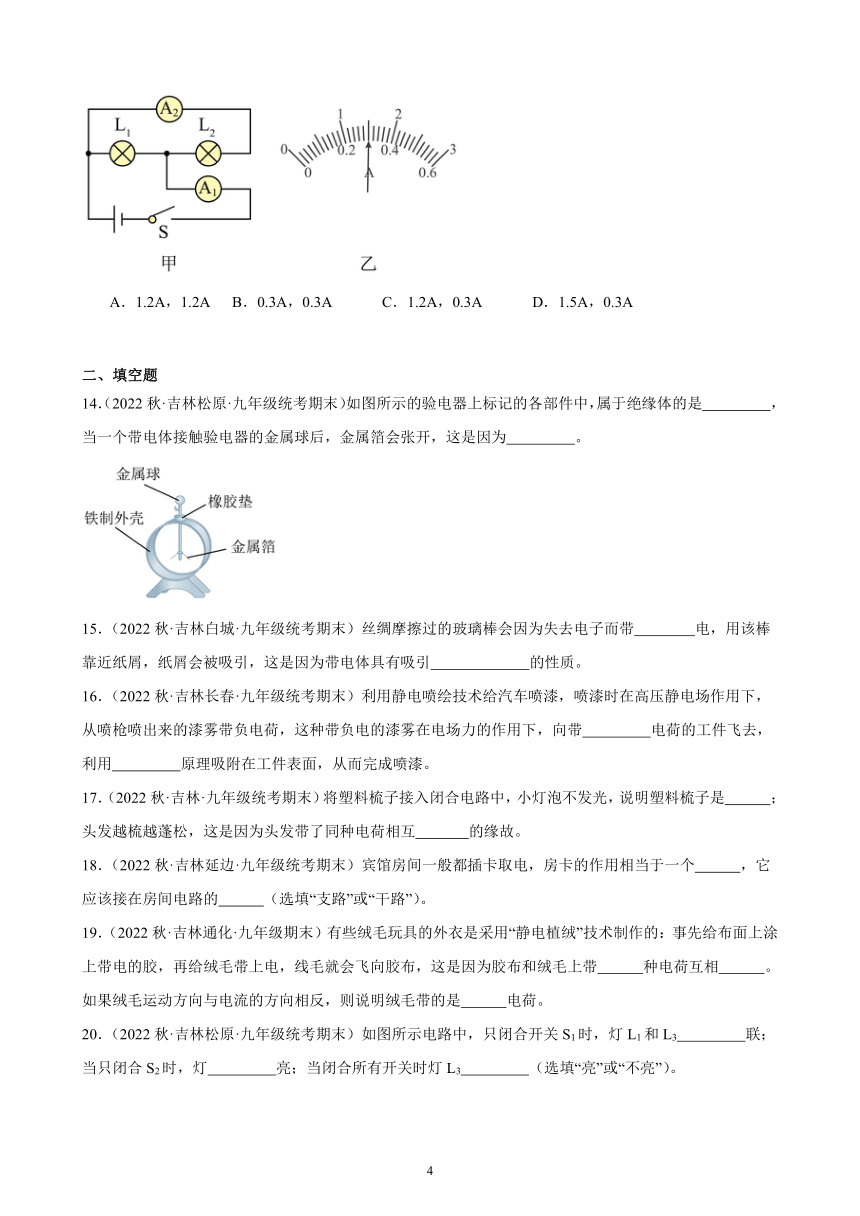

13．（2022秋·吉林四平·九年级统考期末）如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（ ）
A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
二、填空题
14．（2022秋·吉林松原·九年级统考期末）如图所示的验电器上标记的各部件中，属于绝缘体的是 ，当一个带电体接触验电器的金属球后，金属箔会张开，这是因为 。

15．（2022秋·吉林白城·九年级统考期末）丝绸摩擦过的玻璃棒会因为失去电子而带 电，用该棒靠近纸屑，纸屑会被吸引，这是因为带电体具有吸引 的性质。
16．（2022秋·吉林长春·九年级统考期末）利用静电喷绘技术给汽车喷漆，喷漆时在高压静电场作用下，从喷枪喷出来的漆雾带负电荷，这种带负电的漆雾在电场力的作用下，向带 电荷的工件飞去，利用 原理吸附在工件表面，从而完成喷漆。
17．（2022秋·吉林·九年级统考期末）将塑料梳子接入闭合电路中，小灯泡不发光，说明塑料梳子是 ；头发越梳越蓬松，这是因为头发带了同种电荷相互 的缘故。
18．（2022秋·吉林延边·九年级统考期末）宾馆房间一般都插卡取电，房卡的作用相当于一个 ，它应该接在房间电路的 （选填“支路”或“干路”）。
19．（2022秋·吉林通化·九年级期末）有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，线毛就会飞向胶布，这是因为胶布和绒毛上带 种电荷互相 。如果绒毛运动方向与电流的方向相反，则说明绒毛带的是 电荷。

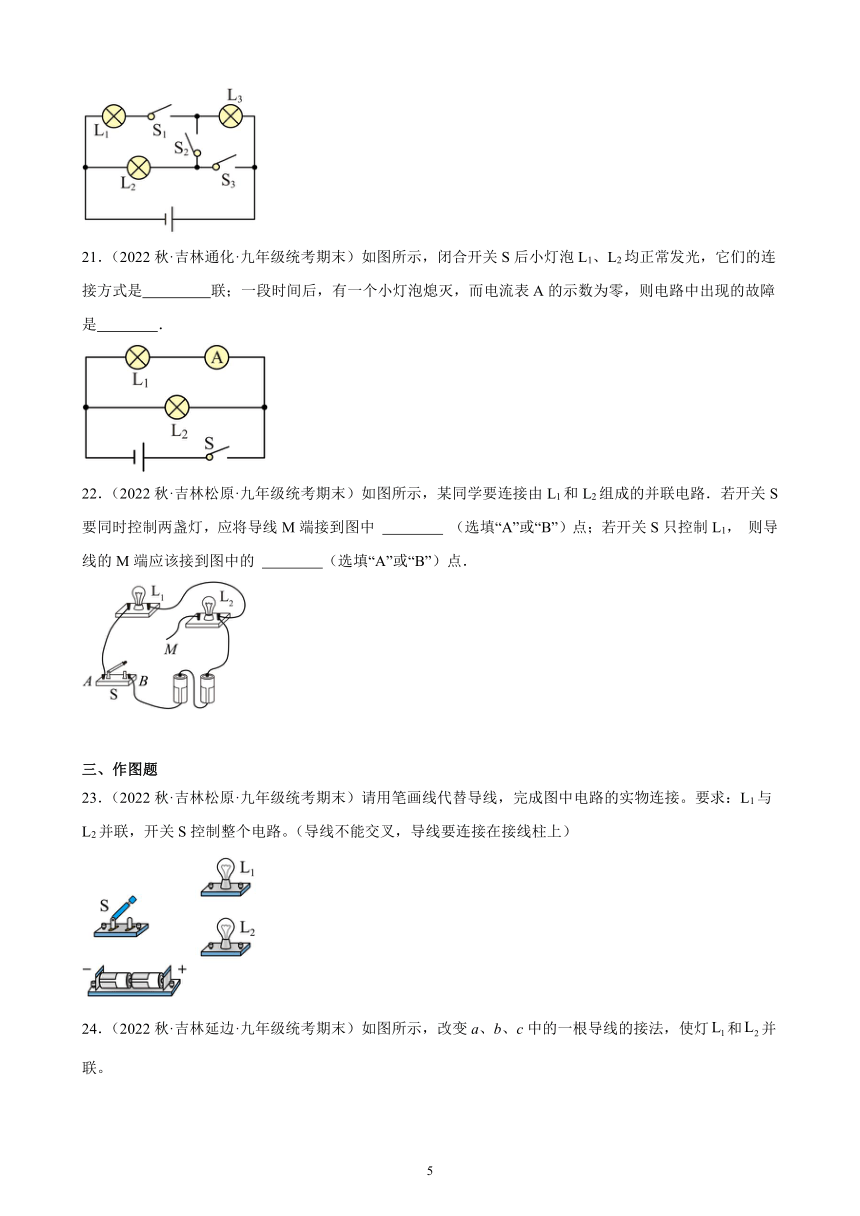

20．（2022秋·吉林松原·九年级统考期末）如图所示电路中，只闭合开关S1时，灯L1和L3 联；当只闭合S2时，灯 亮；当闭合所有开关时灯L3 （选填“亮”或“不亮”）。

21．（2022秋·吉林通化·九年级统考期末）如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是 联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是 ．
22．（2022秋·吉林松原·九年级统考期末）如图所示，某同学要连接由L1和L2组成的并联电路．若开关S要同时控制两盏灯，应将导线M端接到图中 （选填“A”或“B”）点；若开关S只控制L1， 则导线的M端应该接到图中的 （选填“A”或“B”）点．
三、作图题
23．（2022秋·吉林松原·九年级统考期末）请用笔画线代替导线，完成图中电路的实物连接。要求：L1与L2并联，开关S控制整个电路。（导线不能交叉，导线要连接在接线柱上）

24．（2022秋·吉林延边·九年级统考期末）如图所示，改变a、b、c中的一根导线的接法，使灯和并联。
25．（2022秋·吉林白城·九年级统考期末）某学校的前门后门各有一个开关，收发室内有一组电池组，一盏灯和一个电铃。请你按照要求将如图所示的元件连成电路。要求：使前门来人闭合开关铃响灯亮，后门来人闭合开关只有铃响。
26．（2022秋·吉林通化·九年级期末）在如图所示虚线框中填入电池和电压表的符号，闭合开关两灯正常发光。
( )
27．（2022秋·吉林·九年级统考期末）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只通过L1的电流，导线不能交叉．
( )
四、实验题
28．（2022秋·吉林松原·九年级统考期末）在“探究串联电路的电流特点”的实验中，小虹同学选用两个小灯泡组成了如图甲所示的串联电路，然后她将一个电流表分别接在A、B、C三处去测量电流。

（1）连接电路时，开关应处于 状态；
（2）灯泡L1、L2的规格应该是 （选填“相同”或“不同”）的；
（3）她先把电流表接在A处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动。故障的原因可能是 （填字母）；
A．某段导线断开　　B．某接线柱处接触不良
C．某灯泡断路　　D．某灯泡短路
（4）她排除故障后，闭合开关，电流表的指针位置如图乙所示，则所测的电流值为 A；
（5）她测量了A、B、C三处的电流，然后又更换不同规格的灯泡进行了多次实验，发现三处的测量值有时会略有差异。下列分析正确的是 （填字母）。
A．可能是由测量误差造成的
B．没有对电流表调零
C．串联电路中各处的电流本来就不等
D．电流从电源正极流向负极的过程中，电流越来越小
29．（2022秋·吉林长春·九年级期末）实验小组的同学在“探究并联电路的电流规律”时，设计了如图甲所示的实验电路图：
（1）连接电路时，开关应 ；电流表在使用时，必须与所测电路用电器 （填“串联”或“并联”）；
（2）实验小组同学根据电路图连接了如图乙所示的实物图，此时电流表测量的是 （选填“A”、“B”或“C”）点电流，电流表指针如图丙所示，读数为 A；
（3）小组同学通过改接电路，分别测出了A、B、C三处电流IA、IB、IC，并把测得A、B、C各点的电流值填入下表。分析表中数据，可以初步得到并联电路的电流规律是： （写出IA、IB、IC的关系式）。
测量点 A B C
电流I/A 0.18 0.26
30．（2022秋·吉林白城·九年级期末）某同学进行了如下实验：根据图连接好实物，用电流表分别测出I、I1、I2的电流，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议： ；
电流 次数 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.3 0.3 0.6
3 0.4 0.4 0.8
五、简答题
31．（2022秋·吉林延边·九年级统考期末）用手搓装食品的薄塑料袋，它会黏在手上甩不掉，请用物理知识解释这一现象。
32．（2022秋·吉林四平·九年级统考期末）用同一开关控制着两盏灯，它们的连线在墙里，当两盏灯都亮着时，在没有任何仪器的情况下，怎样才能判断这两盏灯是串联还是并联？
六、综合题
33．（2022秋·吉林松原·九年级统考期末）在进行“两个小灯泡串联”的探究活动中，小明和小红按照如图连接电路，刚连完最后一根导线，灯L2就亮了，但灯L1没亮。
（1）他们在实验过程中的操作不当之处是 ；
（2）关于灯L1没亮，小红认为存在三种可能：
A、灯L1断路
B、灯L1短路
C、灯L1发光较暗
小明马上排除了A的可能，你认为他排除的理由是 ；
（3）为进一步确定故障，小明和小红采取了各自的方法，请将下列空格填写完整。
小明：他把灯L1拧下，闭合开关，发现灯L2仍然亮着，则故障是 （选填“B”或“C”）；小红：她把一根导线接在a、b两点上，闭合开关，如果灯L2出现 的现象，则灯L1发光较暗。
参考答案：
1．A
【详解】甲带负电，甲乙相互排开，由同种电荷相互排斥可得，乙带负电荷；而甲丙相互靠近，但除了异种电荷相互排斥外，带电物体还可以吸引轻小物体，所以无法判断丙是否带电。
故选A。
2．C
【详解】丝绸摩擦过的玻璃棒带正电，玻璃棒与小球排斥，说明玻璃棒与小球带同种电荷，即小球也带正电，故C符合题意，ABD不符合题意。
故选C。
3．C
【详解】A．通常情况下陶瓷筒不容易导电，属于绝缘体，故A不符合题意；
B．通常情况下干燥的小木棍不容易导电，属于绝缘体，故B不符合题意；
C．钢直尺容易导电，属于导体，故C符合题意；
D．通常情况塑料尺不容易导电，属于绝缘体，故D不符合题意。
故选C。
4．C
【详解】A．根据常见用电器的电流，空调的工作电流约5A，故A不符合题意；
B．根据常见用电器的电流，手电筒工作电流约0.2A，故B不符合题意；
C．根据常见用电器的电流，电冰箱工作电流约1A，故C符合题意；
D．根据常见用电器的电流，微波炉工作电流约5A，故D不符合题意。
故选C。
5．D
【详解】A．自由电荷只有定向移动才形成电流，故A错误；
B．与带正电的物体相互吸引的物体，可能带负电，也可能不带电，故B错误；
C．在电源外部，电流从电源正极经用电器流向负极，故C错误；
D．丝绸与玻璃摩擦后，丝绸由于得到了电子带负电，故D正确。
故选D。
6．B
【详解】房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当干路上的开关。
故选B。
7．D
【详解】AB．如图所示，开关S闭合后，电流将从电源正极经过导线2与导线3和开关回到电源负极，造成电源和两灯都短路，两灯都不发光，故AB错误；
C．要使小灯泡L1、L2串联，应去掉BD之间的导线2，故C错误；
D．如图所示，若将导线3从接线柱B改接到接线柱A上，两灯在两条支路上，两灯并联，且都能发光，故D正确。
故选D。
8．D
【详解】A．由图知道，开关S1和S2并联，只要任一开关闭合，门就可以自动打开，故A不符合题意；
B．由图知道，只要开关S1闭合，门就可以自动打开，故B不符合题意；
C．由图知道，当开关S2闭合时，电路被短路，门不会打开，故C不符合题意；
D．由图知道，开关S1与S2串联，只有当开关S1和S2均闭合时，门才会自动打开，故D符合题意。
故选D。
9．B
【详解】只有当人脸识别通过、体温在正常范围都满足时，系统才会启动电动机打开闸门，当人脸识别不通过或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，故B正确，ACD错误。
故选B。
10．B
【详解】当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．
11．D
【详解】A．用三合一充电器给三部手机同时充电时，互不影响，所以它们是并联的，故A正确，不符合题意；
B．给手机充电时，手机消耗电能，转化为化学能存储在电池中，所以手机电池相当于用电器，故B正确，不符合题意；
C．当充电器与手机相连时，充电器相当于该电路的电源，给手机提供电能，在这个过程中，手机电池将电能转化为化学能储存起来，故C正确，不符合题意；
D．因并联电路中干路电流等于各支路电流之和，因此，若拔掉其中一部手机，则总电流将变小，故D错误，符合题意。
故选D。
12．C
【详解】由题意可知，两个灯泡并联，两个电流表正确接入电路中，闭合开关后两小灯泡都发光。
并联电路中干路电流等于各支路电流之和，
AB．若两电流表分别连在两个灯泡的支路上，则通过两灯的电流分别为0.3A和0.5A，干路电流为
Ｉ＝0.3A+0.5A=0.8A
故AB均有可能，故AB不符合题意；
D．若两电流表一个连在干路上，另一个电流表在其中一个灯泡的支路上，则干路电流为0.5A，通过其中一个灯泡的电流为0.3A，通过另一个灯泡电流为
Ｉ＝0.5A﹣0.3A=0.2A
故D有可能，故D不符合题意；
C．综上分析知，通过其中一个灯泡的电流不可能是0.8A，故C符合题意。
故选C。
13．C
【详解】由图甲可知，两个灯泡是并联的，电流表A1测总电流，电流表A2测通过灯泡L2的电流，由于两个电流表的指所指的位置相同，可知它们所用的量程是不同的，两个表的示数之间是5倍的关系，所以根据图乙可知，A1表的示数为1.5A，A2表的示数为0.3A，故可知通过灯泡L1和L2的电流分别为1.2A，0.3A，故应选C．
14． 橡胶垫 同种电荷相互排斥
【详解】[1][2]验电器上橡胶垫不容易导电，属于绝缘体。当一个带电体接触验电器的金属球后，验电器的两个金属箔片上带了同种电荷，同种电荷互相排斥，所以两金属箔片张开。
15． 正 轻小物体
【详解】[1][2]由于电子带负电，玻璃棒束缚电子的本领较弱，丝绸摩擦过的玻璃棒会因为失去电子而带正电，带电体具有吸引 轻小物体的性质，用该棒靠近纸屑，由于该棒带电，纸屑会被吸引。
16． 正 异种电荷相互吸引
【详解】[1][2]根据电荷间相互作用的规律，同种电荷相互排斥，异种电荷相互吸引，漆雾带负电荷，工件带正电，利用异种电荷相互吸引，油漆就会吸附在工件表面，从而完成喷漆。
17． 绝缘体 排斥
【详解】[1]把塑料梳子接入电路中，闭合开关，发现小灯泡不发光，说明塑料梳子不容易导电，是绝缘体。
[2]梳头时头发与梳子摩擦，头发和梳子带异种电荷，头发带同种电荷，越梳头发带的电荷越多，由于同种电荷互相排斥，头发会越梳越蓬松。
18． 开关 干路
【详解】[1][2]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当干路上的开关。
19． 异 吸引 负
【详解】[1][2][3]给绒毛带上电，线毛就会飞向胶布，说明绒毛和胶布带异种电荷，异种电荷相互吸引。绒毛运动方向与电流的方向相反，负电荷定向移动的方向与电流的方向相反，所以绒毛带的是负电荷。
20． 串 L2和L3 不亮
【详解】[1]如图所示电路，只闭合开关S1时，电流依次通过灯L3和L1，所以灯L1和L3串联。
[2]当只闭合S2时，电流依次通过灯L3和L2，灯L2、L3串联，所以灯L2、L3亮。
[3]当闭合所有开关时，灯L3被短路，灯L2、L1并联，灯L3不亮。
21． 并 L1断路（电流表断路；或L1与电流表同时断路）
【详解】第一空．由电路图知道，电流从电源的正极出发，经过开关S后，分为两支分别流向L2和L1，所以电路为并联电路；
第二空．由电路图知道，电流表测量L1所在的支路，由于有一个小灯泡熄灭，且电流表A的示数为零，说明是出现的故障可能是L1断路，也可能是电流表断路，还可能是它们两个同时断路．
22． A B
【详解】由题意可知，两灯泡并联；当导线M端接到图中A点时，如下图左所示，开关S位于干路上，同时控制两盏灯；当导线M端接到图中B点时，如下右图所示，开关S位于灯泡L1支路上，只控制该支路，不能控制L2的支路．
23．
【详解】先将两灯泡并联，然后与开关和电源组成电路，如图所示：

24．
【详解】要使灯L1和L2并联，电流从电源的正极流出，经过开关后分流，一条连接灯泡L1，另一条连接灯泡L2，在灯泡L2的右接线柱汇合，回到电源的负极，因此需要把a导线改接到灯泡L2的右接线柱，如下图：
25．
【详解】因为前后门来人电铃都会响，所以电铃在干路中，前、后门开关并联，且前门开关控制灯，前门开关与灯泡串联在支路中，如图所示：
26．
【详解】由于电压表相当于断路，所以中间的方框不能是电压表（否则中间的灯泡不能发光），则中间方框为电池，左边的方框为电压表，此时两灯串联，闭合开关两灯均能发光，如下图所示：
27．
【详解】根据题意知道，两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表在L1的支路上，在不确定电流大小的情况下，电流表选用大量程与灯串联，故电路如下所示：
28． 断开 不同 B 0.22 A
【详解】（1）[1]为保护电路，在连接电路时，开关必须断开。
（2）[2]探究串联电路的电流特点时，为得出普遍性的结论，实验中最好选择规格不相同的小灯泡进行多次实验。
（3）[3]A．两灯串联，若某段导线断开，则电路断路，两灯都不发光，电流表示数为0，故A不符合题意；
B．若某接线柱处接触不良，则电路时通时断，两灯的亮度不稳定，电流表的指针来回摆动，故B符合题意；
C．若某灯泡断路，两灯都不发光，电流表示数为0，故C不符合题意；
D．若某灯泡被短路，这个灯不发光，另一个灯发光，电流表有示数，故D不符合题意。
故选B。
（4）[4]由图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.22A。
（5）[5]A．测量过程中总是存在误差，误差会使三处的测量值有差异，故A正确；
B．若是因为没有对电流表调零造成的，则电流总是偏大或偏小，故B错误；
CD．串联电路各处的电流相等，故CD错误。
故选A。
29． 断开 串联 C 0.44
【详解】（1）[1][2]在连接电路时，为了保护电路，开关需要断开；电流表内阻比较小，相当于导线，故电流表的使用时，需要与用电器串联。
（2）[3][4]如图乙所示，电流从电池的正极出发，经过开关、电流表后分流，分别经过两个小灯泡后汇合，回到负极，故电流表测量干路电流，故在电路图中测量C点的电流；如图丙所示，选择小量程，分度值为0.02A，故读数为0.44A。
（3）[5]分析表格中的数据可知
故可以初步得到并联电路的电流规律是。
30． 并联电路的电流特点 选用不同规格的灯泡
【详解】（1）[1]由图可知，两灯并联，实验测量的是各支路电流与干路电流，所以此实验主要考查并联电路电流的特点。
（2）[2]从实验数据可知，两支路的电流相等，所以应选用不同规格的灯泡测几组。
31．见解析
【详解】用手搓装食品的薄塑料袋时，手和塑料袋由于摩擦起电带上了异种电荷，异种电荷相互吸引，所以塑料袋粘在手上。
32．见解析
【详解】根据并联时用电器互不影响，串联时用电器互相影响可得：取掉一个灯泡，如果另一个灯亮，这两灯就是并联的；如果另一个灯不亮，这两灯就是串联的。
33． 连接电路过程中开关没有断开 在串联电路中，L1断路，灯L2仍然亮着 B 更亮
【详解】（1）[1]刚连完最后一根导线，灯L2就亮了，说明连接电路过程中开关没有断开。
（2）[2]因为两盏灯是串联的，若L1断路，则L2也不能发光，所以不可能是L1断路。
（3）[3]把灯L1拧下，闭合开关，发现灯L2仍然亮着，说明电路仍未断开，则L1处原来短路。
[4]她把一根导线接在a、b两点上，将L1短路，闭合开关，若L2变亮，则说明L1原来未被短路，不发光是由于发光暗造成的。
