第16章 电压 电阻（含答案） 2022－2023学年上学期吉林省各地九年级物理期末试题选编

第16章 电压 电阻
一、单选题
1．（2022秋·吉林·九年级统考期末）如图所示电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（　　）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
2．（2022秋·吉林白山·九年级统考期末）如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R1或R2一处发生故障，则下列判断正确的是（　　）
A．R1短路 B．R2短路 C．R1断路 D．R2断路
3．（2022秋·吉林·九年级统考期末）如图所示，电源电压为9V且保持不变，当开关闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L2两端的电压是（ ）
A．3V B．6V C．4.5V D．9V
4．（2022秋·吉林延边·九年级统考期末）小明将灯泡接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（　　）
A．一定串联 B．一定并联
C．可能串联，也可能并联 D．无法确定
5．（2022秋·吉林延边·九年级统考期末）下列措施中，不能改变导体电阻的是（　　）
A．改变导体的温度 B．改变导体两端电压
C．改变导体的长度 D．改变导体的横截面积
6．（2022秋·吉林延边·九年级统考期末）塑料、橡胶、金属等物质，其中属于重要的电工材料的是（ ）
A．橡胶 B．金属
C．塑料 D．以上材料都可以
7．（2022秋·吉林通化·九年级期末）将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（　　）
A．N接C，M接D B．N接C，M接F
C．N接D，M接F D．N接E，M接D
二、填空题
8．（2022秋·吉林长春·九年级期末）教室的灯管之间是 联的，灯管正常发光时两端电压为 V，对人体来说的安全电压为 V。
9．（2022秋·吉林延边·九年级统考期末）如图所示，电路中闭合开关S后，电压表的示数为，电压表的示数为，那么两端的电压为 V；若的示数是，则的示数是 A。
10．（2022秋·吉林·九年级统考期末）如图所示的电路，电源电压保持不变，当滑动变阻器的滑片向右移动时，则电压表V示数 ，电流表A2示数 。（选填“变大”、“变小”或“不变”）
11．（2022秋·吉林长春·九年级统考期末）今年9月25日，“欢迎晚舟回家”彩灯标语亮遍祖国大江南北，在长春市中心的一栋大楼上，LED彩灯标语格外入目，制作LED灯的材料是 （选填“导体”、“半导体”或“超导体”），其周围闪亮的小彩灯是 联的。
12．（2022秋·吉林延边·九年级统考期末）如图甲所示，当闭合开关S，电器正常工作，电压表、的指针位置完全一样，如图乙所示，则两端电压为 V，两端电压为 V。
13．（2022秋·吉林四平·九年级统考期末）如图是小峰自制的调光小台灯，物体a应选择 （选填“铅笔芯”或“塑料细棒”）。闭合开关，向左移动夹子，小灯泡变亮，说明电阻的大小与导体的 有关。
14．（2022秋·吉林白城·九年级统考期末）如图所示，电源电压6V，S闭合后，电压表的示数为3.8V，则L1两端电压是 V；L2两端电压是 V。

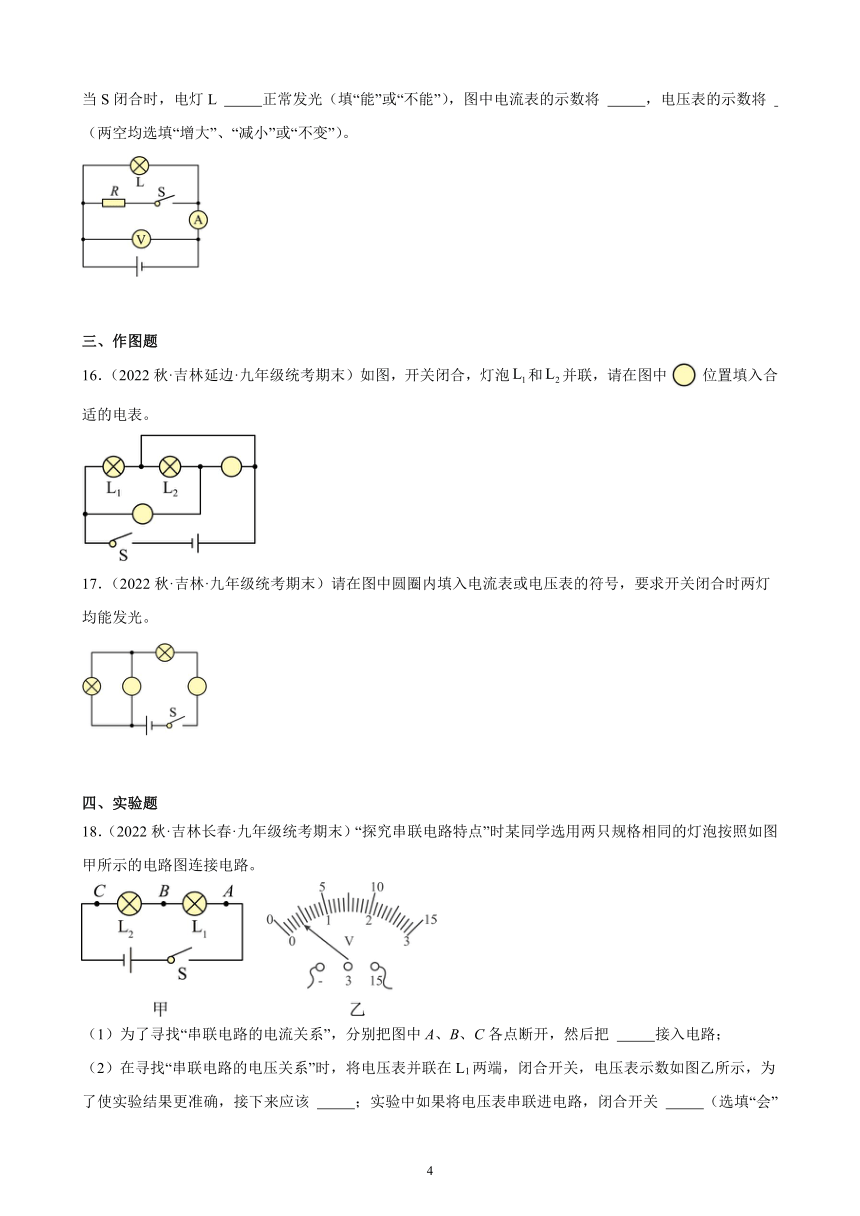

15．（2022秋·吉林白山·九年级统考期末）如图所示的电路中，电源电压不变，S断开时，电灯L正常发光。当S闭合时，电灯L 正常发光（填“能”或“不能”），图中电流表的示数将 ，电压表的示数将 （两空均选填“增大”、“减小”或“不变”）。
三、作图题
16．（2022秋·吉林延边·九年级统考期末）如图，开关闭合，灯泡和并联，请在图中位置填入合适的电表。
17．（2022秋·吉林·九年级统考期末）请在图中圆圈内填入电流表或电压表的符号，要求开关闭合时两灯均能发光。
四、实验题
18．（2022秋·吉林长春·九年级统考期末）“探究串联电路特点”时某同学选用两只规格相同的灯泡按照如图甲所示的电路图连接电路。
（1）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把 接入电路；
（2）在寻找“串联电路的电压关系”时，将电压表并联在L1两端，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来应该 ；实验中如果将电压表串联进电路，闭合开关 （选填“会”或“不会”）损坏电压表；
（3）正确实验操作后，测得A、B、C三处的电流记IA、IB、IC，测得AB、BC、AC两点间的电压记UAB、UBC、UAC。下列说法正确的是 ；
A．IA＞IB＞IC
B．IA＜IB＜IC
C．UAB＝UBC＝UAC
D．UAC＝UAB+UBC
（4）为了使结论更有普遍性，可采用的方法是： 。
19．（2022秋·吉林长春·九年级统考期末）在“探究影响导体电阻大小的因素”中，用如图的器材进行实验，①②④横截面积相同，③横截面积最大；①③④长度相同，②长度最长；①②③材料相同，④与它们的材料不同。
（1）该实验中，通过观察 （选填“电流表示数”或“灯泡亮度”）来反映电阻的大小；
（2）选用①②两根导体分别接入电路，可探究导体电阻的大小与 的关系；
（3）选用 两根导体分别接入图中M、N两点间，可探究导体电阻大小与导体的材料有关；
（4）将①③两段金属丝串联接入同一电路中，流过①③的电流关系是I① I③（选填“<”、“>”或“=”）。
20．（2022秋·吉林松原·九年级统考期末）某实验小组利用如图所示的电路进行“探究影响导体电阻大小的因素”的实验，分别将a、b、c、d四段导体接入电路，其参数如下表所示。
编号 材料 长度 横截面积
a 镍铬合金 20 0.5
b 锰铜合金 20 0.5
c 镍铬合金 20 1.0
d 镍铬合金 10 0.5
（1）实验装置主要是通过观察 （填“电流表示数”或“灯泡亮度”）更能准确比较所连入各金属丝电阻的大小；
（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 有关；
（3）选用导线 和 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关。
五、简答题
21．（2022秋·吉林·九年级统考期末）为什么额定电压和额定功率均相同的新旧灯泡正常工作时，旧灯泡要暗些？
22．（2022秋·吉林·九年级统考期末）我国23岁的曹原，在麻省理工攻读博士期间，研究发现了常温超导石墨烯 他的发现将可能成为电学的一个新纪元 请说出常温超导材料可以用在哪些地方呢
参考答案：
1．C
【详解】如图，两灯泡并联，电流表测灯泡L2的电流，电压表测各支路的电压，即电源电压；
A．灯L1短路，同时发生电源短路，灯L2也不亮，电流表和电压表示数会都等于零，故A不符合题意；
B．灯L2短路，同时发生电源短路，灯L1也不亮，电压表示数会等于零，故B不符合题意；
C．由于两灯泡并联，电流表测的是灯L2的电流，灯L1断路，L2不受影响，电流表示数不变；电压表测量灯L2两端的电压示数不变，故C符合题意；
D．灯L2断路，电流表的示数为零，不符合“电流表和电压表的示数都不变”这一说法，故D不符合题意。
故选C。
2．A
【详解】由图可知，R1和R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．如果R1短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
B．如果R2短路，只有R1的简单电路，电压表和电流表都有示数，故B错误；
C．如果R1断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
D．如果R2断路，整个电路断路，电流表和电压表都没有示数，故D错误。
故选A。
3．B
【详解】由图知L1与L2串联，电压表测L1两端的电压，根据串联电路两端电压等于各部分电路两端的电压之和可知灯泡L2两端的电压为
U2=U-U1=9V-3V=6V
故ACD不符合题意，B符合题意。
故选B
4．B
【详解】因为小灯泡L1 接到电源两端，发现小灯正常发光，说明小灯泡的额定电压等于电源电压；将另一只完全相同的小灯泡也接入到这个电路中时，发现两只小灯泡都能正常发光，如果两灯串联，则根据串联分压，L1 两端的电压小于电源电压，不能正常发光，故两灯不是串联，若两灯并联，则两个灯泡两端电压都等于电源电压，都能正常发光，根据并联电路的电压的特点可知，两灯泡并联连接。故B正确，符合题意，ACD错误，不符合题意。
故选B。
5．B
【详解】电阻是导体自身的属性，与导体的材料、横街面积、长度及温度有关，而与导体两端的电压和通过的电流无关，故B符合题意，ACD不符合题意。
故选B。
6．D
【详解】橡胶、塑料都是很好的绝缘体材料，经常被用于导线的绝缘层、电工工具的手柄等地方；金属是很好的导体，经常被用于制造导线、用电器等。因此导体和绝缘体是同等重要的电工材料。故D符合题意。
故选D。
7．B
【详解】开关S闭合后，滑片P向左移动时，电流表示数变大，说明滑动变阻器接入电路的电阻变小，故滑动变阻器下端应接C接线柱，即N接C，而滑动变阻器上端接线柱则可以从E、F接线柱中任选一个，故ACD不符合题意，B符合题意。
故选B。
8． 并 不高于
【详解】[1]教室电灯互不影响，灯管之间是并联的。
[2]灯管正常发光时两端电压等于家庭电路的电源电压。
[3]由测量发现，对人体来说的安全电压为不高于。
9． 6 0.3
【详解】[1][2]分析电路为R1、R2串联，V1测电源电压，V2测R2两端电压，可求R1两端电压为
根据串联电路中电流的规律，若A1的示数是0.3A，则A2的示数也为0.3A。
10． 不变 不变
【详解】[1][2]由电路图可知，电阻R1和滑动变阻器R2并联在电路中，电流表A1测干路中的电流，电流表A2测通过R1的电流，电压表V测电源电压，所以当滑动变阻器的滑片向右移动时，电源电压不变，所以电压表V的示数不变，又因为并联电路中，各支路中的用电器互不影响，所以电流表A2的示数也不变。
11． 半导体 串
【详解】[1]制作LED灯的材料是半导体材料制成的，介于导体和绝缘体之间。
[2]其周围闪亮的小彩灯是串联，当一个小彩灯不亮时，其他都不亮，相互影响。
12． 2 8
【详解】[1]由电路图可知，该电路为、串联的简单电路，测量两段的电压，测量电源电压，所以的示数大于的示数，由于电压表、的指针位置完全一样，所以的量程是0~15V，示数为10V，的量程是0~3V，示数为2V，两端电压为2V。
[2]两段的电压为
13． 铅笔芯 长度
【详解】[1]因为铅笔芯是导体，塑料棒是绝缘体，所以应该将铅笔芯接入电路，灯泡才能发光。
[2]闭合开关，向左移动小夹子，小灯泡变亮，铅笔芯接入的长度变短，连入的铅笔芯电阻变小，电路中的电流变大，说明电阻大小与长度有关。
14． 2.2 3.8
【分析】由电路图可知，两灯泡串联，电压表测灯L2端电压，由串联电路特点可以求出灯L1端电压。
【详解】[1][2]由电路图可知两灯泡串联，电压表测灯L2端电压，所以灯L2两端电压为3.8V；灯L1两端的电压
U1=6V 3.8V=2.2V
15． 能 增大 不变
【详解】[1]由图可知，S断开时，电路为L的简单电路，电灯L正常发光，即电源电压等于额定电压大小。S闭合时，电灯L与电阻并联在电源两端，电流表测干路的电流。根据并联电路各支路可独立工作、互不影响，故当S闭合时，电灯L能正常发光。
[2]因通过L的电流不变，根据并联电路电流的规律，当S闭合时，图中电流表的示数将增大。
[3]因电压表始终测电源电压，故电压表的示数将不变。
16．
【详解】当开关S闭合后, 要使两灯泡并联，则电流的路径有两条；所以下方的电表为电流表，与灯泡L2串联在同一支路，与L2 同一水平线上的为电压表，如图
17．
【详解】若左侧电表是电流表，闭合开关，左侧灯泡被短路不发光，因此左侧电表为电压表；右侧电表与灯泡串联因此是电流表，两灯泡串联，开关闭合时两灯均能发光，电路图如图
18． 电流表 见解析 不会 D 见解析
【详解】（1）[1]为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把电流表接入电路。
（2）[2]将电压表并联在L1两端，闭合开关，电压表示数如图乙所示，指针偏转幅度较小，为了使实验结果更准确，接下来应该断开开关，将电压表换接到小量程。
[3]实验中如果将电压表串联进电路，由于电压表的内阻很大，电压表与电源连通测电源电压，故闭合开关不会损坏电压表。
（3）[4]AB．串联电路各处的电流相等，故AB错误；
CD．串联电路的电压等于各部分电路两端的电压之和，故C错误，D正确。
故选D。
（4）[5]为了使结论更有普遍性，可采用的方法是：换用不同规格的灯泡多次测量。
19． 电流表示数 长度 ①④ =
【详解】（1）[1]实验中通过电流表示数的大小来反映电阻的大小，所以采用的是转换法。
（2）[2]选用①②两根导体分别接入电路进行实验，①②的材料、横截面积相同，长度不同，可验证导体电阻与长度的关系。
（3）[3]要探究导体电阻大小与导体材料的关系，需要控制导体的长度、横截面积相同，改变导体的材料，材料①④符合题意。
（4）[4]将①③两段金属丝串联接入同一电路中，根据串联电路的电路规律可知，串联电路中处处电流相同，即I①=I③。
20． 电流表示数 材料 a c
【详解】（1）[1]电阻对电流有阻碍作用，电路中电阻越大，电流越小；实验装置主要是通过观察电流表示数更能准确比较所连入各金属丝电阻的大小，电阻变化较小时引起灯泡亮度的变化不明显，不易比较。
（2）[2]选用导线a、b分别接入电路中，导线的长度、横截面积相同，材料不同，电流表的示数不同，这是为了探究电阻大小跟导体的材料有关。
（3）[3]探究电阻大小跟导体的横截面积有关，需保持导体的材料相同，长度相同，横截面积不同，观察电流表的示数是否相同，故应选用导线a和c分别接入电路中。
21．见解析
【详解】（1）钨灯丝在高温下，升华为钨蒸气，钨蒸气遇冷的玻璃又凝华为固态的钨沾在灯泡的内壁上，所以用久的灯泡内壁变黑，灯丝变细； （2）电阻的大小与导体的横截面积有关，在长度、材料不变时，横截面积越小电阻越大， 由P=可知：在电压不变时电阻越大，消耗的功率越小， 所以，长期使用的灯泡，正常使用时，与额定功率相比，实际功率变小．
22．见解析
【详解】超导体电阻是零，所以超导体不会将电能转化成内能，不会放热 利用电流热效应工作的电器设备都不能用超导材料制作 因此用于发电机或者电动机的线圈、做输送电力的线路是非常好的材料，可以大大降低电能的损耗
