1.1.2条件结构(广东省潮州市)

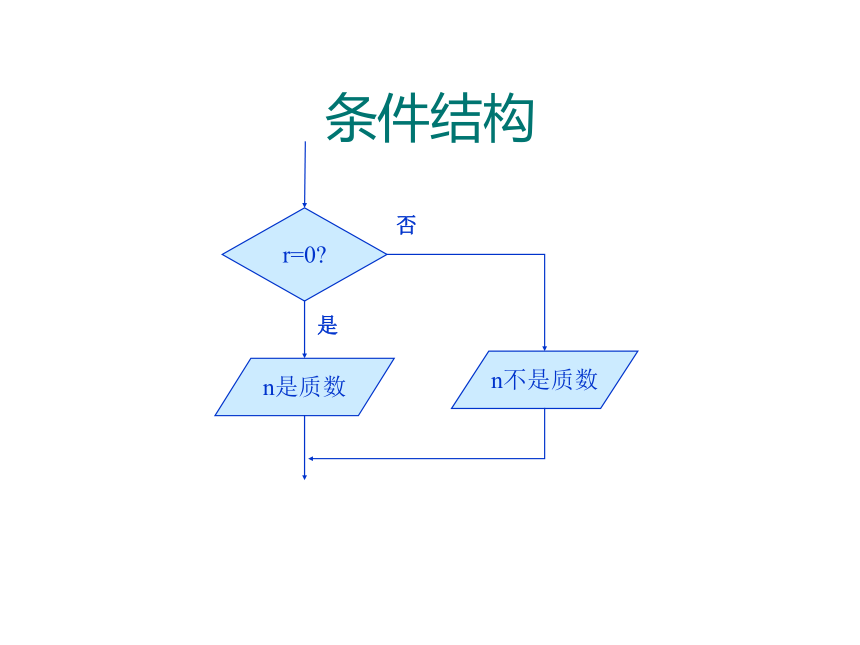

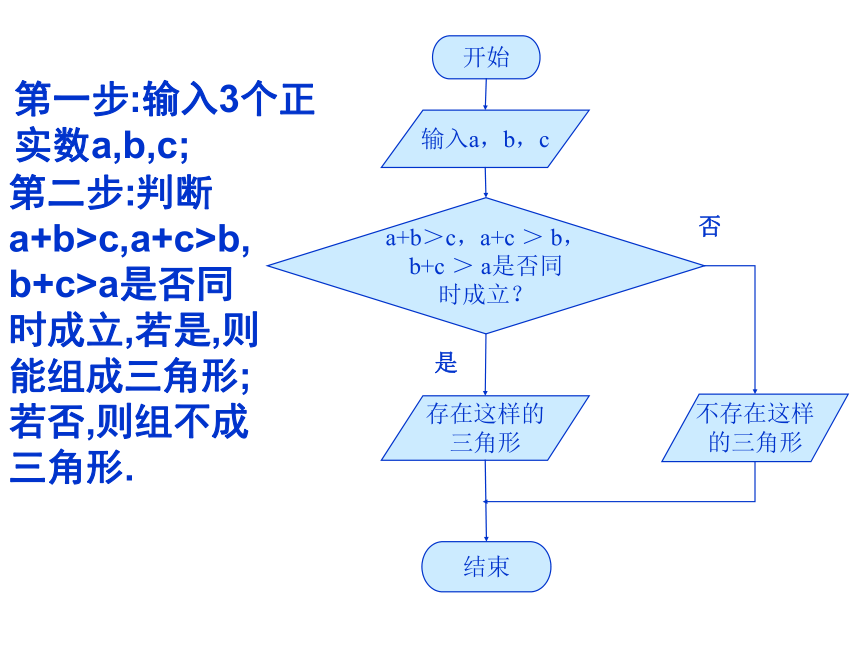

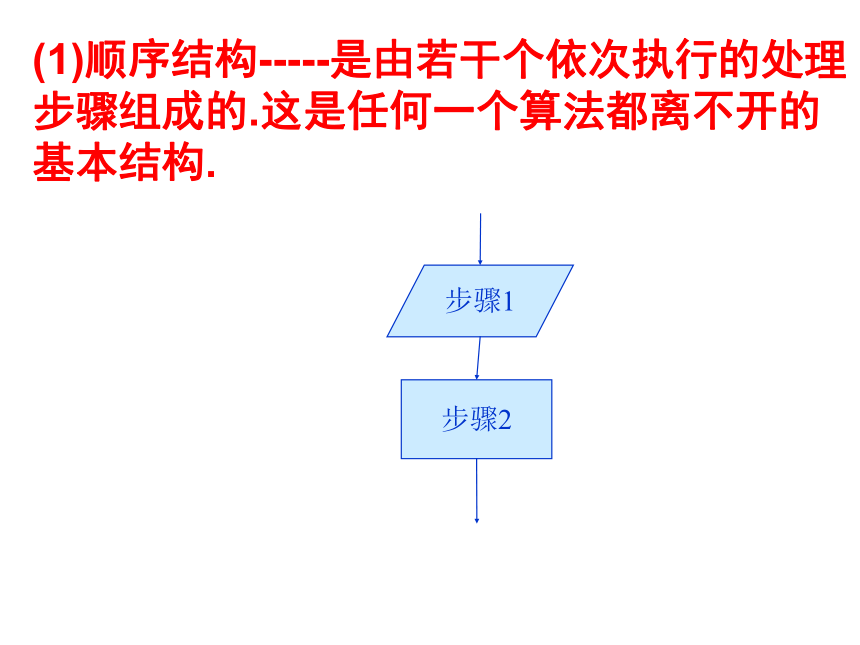

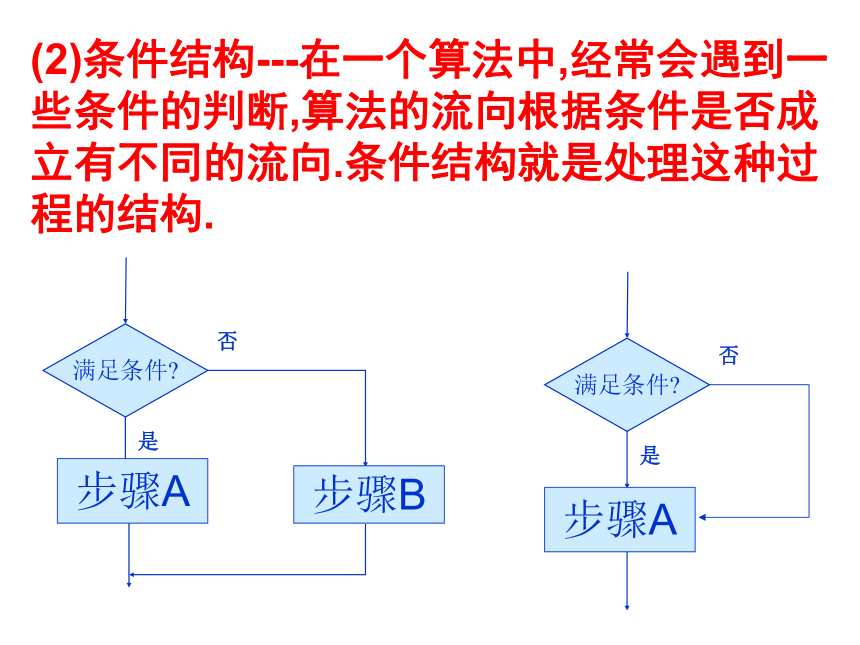

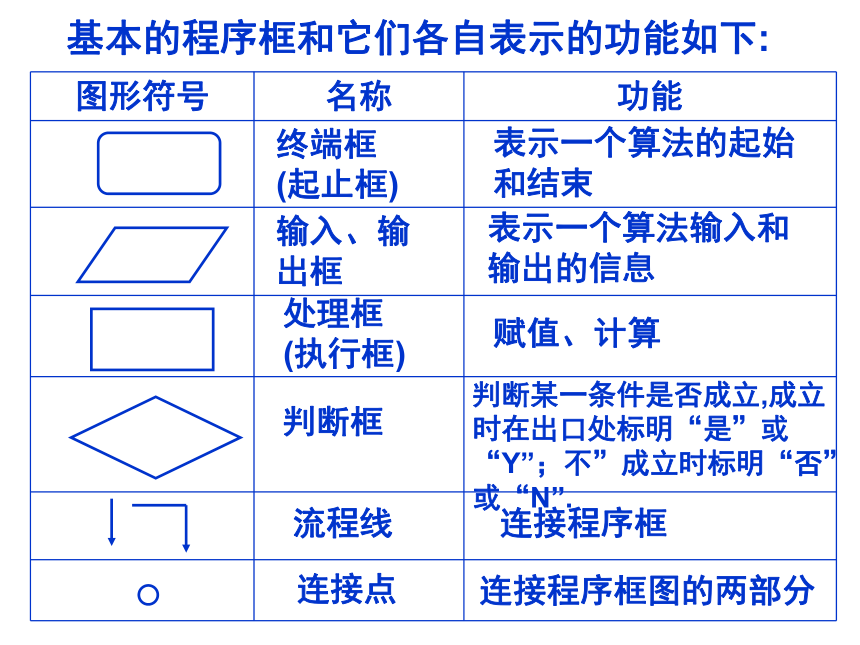

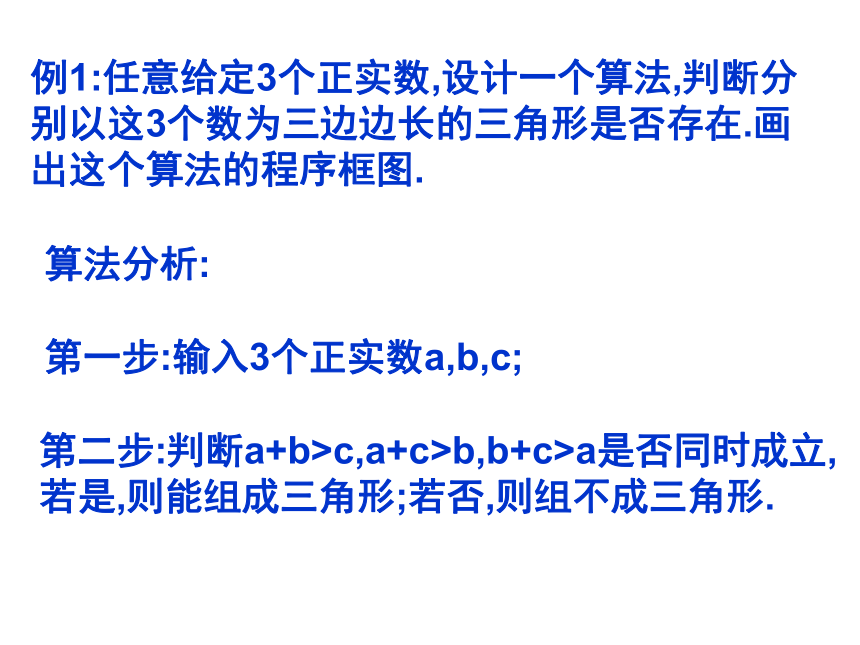

课件17张PPT。§1.1.2 程序框图算法初步基本的程序框和它们各自表示的功能如下:终端框(起止框)表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框)判断某一条件是否成立,成立时在出口处标明“是”或“Y”；不”成立时标明“否”或“N”.判断框赋值、计算流程线连接程序框连接点连接程序框图的两部分步骤1步骤2(1)顺序结构-----是由若干个依次执行的处理步骤组成的.这是任何一个算法都离不开的基本结构. 条件结构r=0?n是质数n不是质数是否(2)条件结构---在一个算法中,经常会遇到一些条件的判断,算法的流向根据条件是否成立有不同的流向.条件结构就是处理这种过程的结构.例1:任意给定3个正实数,设计一个算法,判断分别以这3个数为三边边长的三角形是否存在.画出这个算法的程序框图.算法分析:第一步:输入3个正实数a,b,c;第二步:判断a+b>c,a+c>b,b+c>a是否同时成立,若是,则能组成三角形;若否,则组不成三角形.开始输入a，b，ca+b＞c，a+c ＞ b，
b+c ＞ a是否同
时成立？存在这样的
三角形不存在这样
的三角形结束否是第一步:输入3个正实数a,b,c;第二步:判断a+b>c,a+c>b,b+c>a是否同时成立,若是,则能组成三角形;若否,则组不成三角形.练习2城区一中学生数学模块学分认定由模块成绩决定，模块成绩由模块考试成绩和平时成绩构成，各占50%，若模块成绩大于或等于60分，获得2学分，否则不能获得学分（为0分），设计一算法，通过考试成绩和平时成绩计算学分，并画出程序框图算法步骤如下：开始输入a，b，cX1=p+qX2=p-q输出x1,x2输出“方程没
有实数根”输出p结束否是否是是例4.设计一个求任意数的绝对值的算法,并画出程序框图.算法分析:第一步:输入数x;
第二步:判断x≥0是否成立?若是,则|x|=x;若否,则|x|=-x.程序框图:开始输入xx≥0?输出x否输出-x结束例5.画程序框图,对于输入的x值,输出相应的y值.开始程序框图x<0?是y=0否0≤x<1?是y=1否y=x输出y结束输入x例3:为了加强居民的节水意识,某市制订了以下生活用水收费标准:每户每月用水未超过7m3时,每立方米收费1.0元,并加收0.2元的城市污水处理费;超过7m3的部分,每立方米收费1.5元,并加收0.4元的城市污水处理费,请你写出某户居民每月应交纳的水费y(元)与用水量x(m3)之间的函数关系,然后设计一个求该函数值的算法,并画出程序框图.解:y与x之间的函数关系为:解:y与x之间的函数关系为:(当0≤x≤7时)
(当x>7时)算法分析:第一步:输入每月用水量x;
第二步:判断x是否不超过7.若是,则y=1.2x;若否,则y=1.9x-4.9.
第三步:输出应交纳的水费y.开始输入x0P20页A组T1;(画出程序框图) 作业： 设计房租收费的算法,其要求是:住房面积80平方米以内,每平方米收费3元,住房面积超过80平方米时,超过部分,每平方米收费5元.输入住房面积数,输出应付的房租.作业： 设计房租收费的算法,其要求是:住房面积80平方米以内,每平方米收费3元,住房面积超过80平方米时,超过部分,每平方米收费5元.输入住房面积数,输出应付的房租.算法分析：第一步：输入住房面积S第二步：根据面积选择计费方式：如果S小于或等于80，则租金为M=s×3，否则为M=240+(S-80)×5第三步：输出房租M的值。
