人教版八年级物理光学作图选编——光的直线传播作图（含答案）

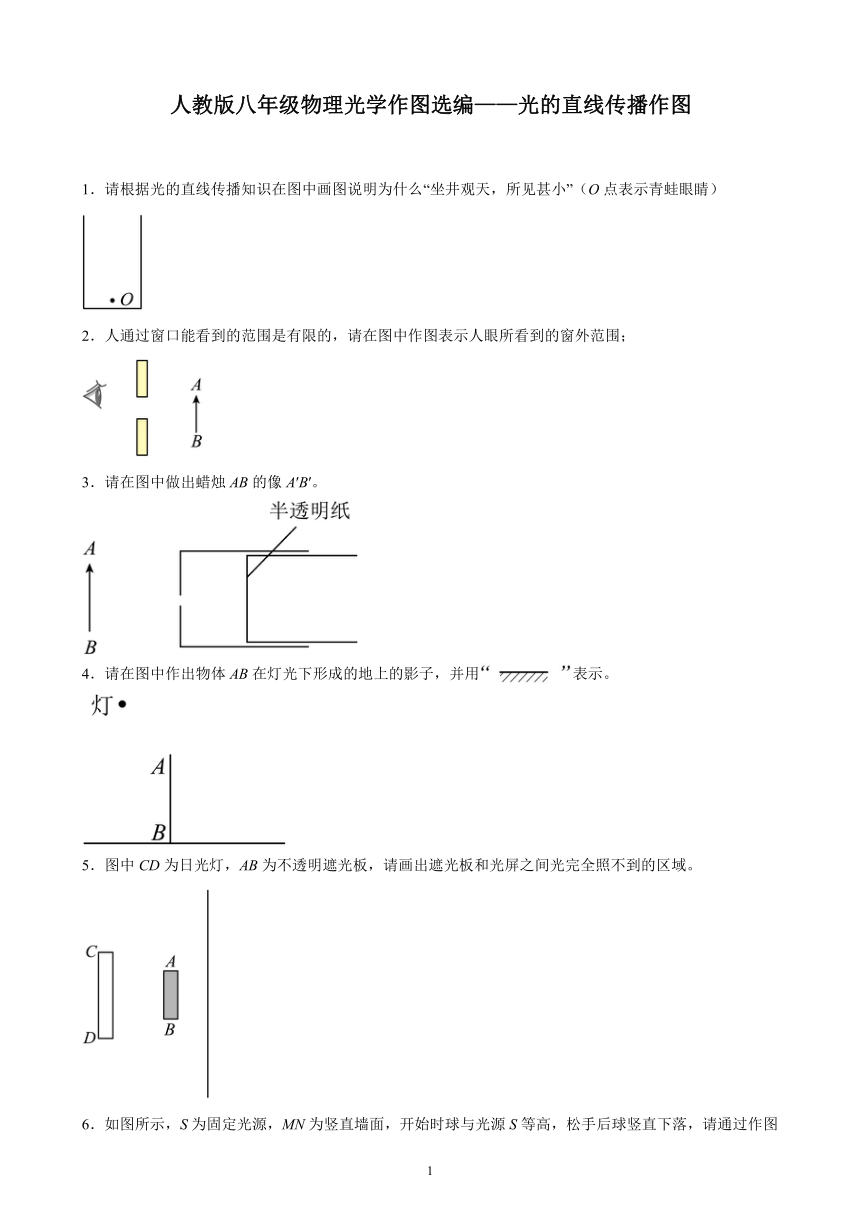

人教版八年级物理光学作图选编——光的直线传播作图
1．请根据光的直线传播知识在图中画图说明为什么“坐井观天，所见甚小”（O点表示青蛙眼睛）

2．人通过窗口能看到的范围是有限的，请在图中作图表示人眼所看到的窗外范围；
3．请在图中做出蜡烛AB的像A′B′。
4．请在图中作出物体AB在灯光下形成的地上的影子，并用表示。
5．图中CD为日光灯，AB为不透明遮光板，请画出遮光板和光屏之间光完全照不到的区域。

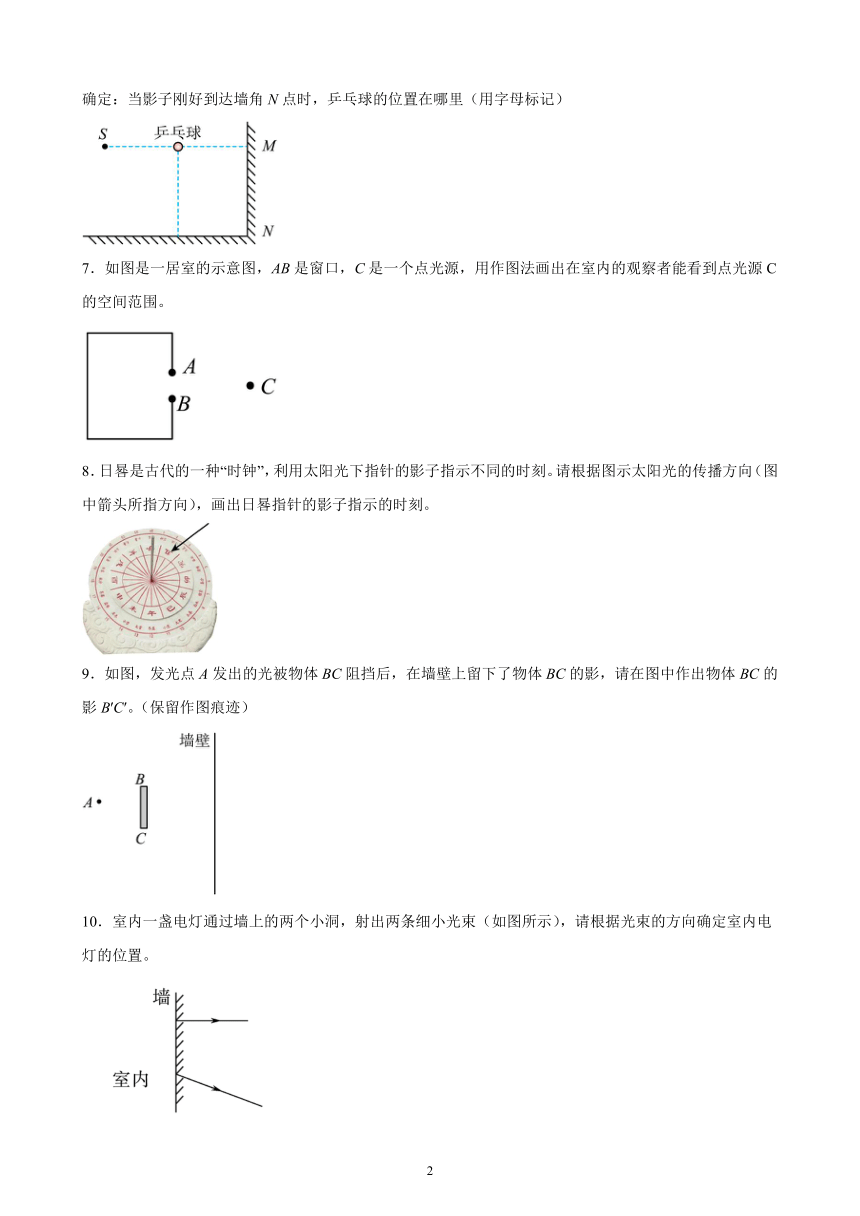

6．如图所示，S为固定光源，MN为竖直墙面，开始时球与光源S等高，松手后球竖直下落，请通过作图确定：当影子刚好到达墙角N点时，乒乓球的位置在哪里（用字母标记）

7．如图是一居室的示意图，AB是窗口，C是一个点光源，用作图法画出在室内的观察者能看到点光源C的空间范围。
8．日晷是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻。请根据图示太阳光的传播方向（图中箭头所指方向），画出日晷指针的影子指示的时刻。
9．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。（保留作图痕迹）

10．室内一盏电灯通过墙上的两个小洞，射出两条细小光束（如图所示），请根据光束的方向确定室内电灯的位置。

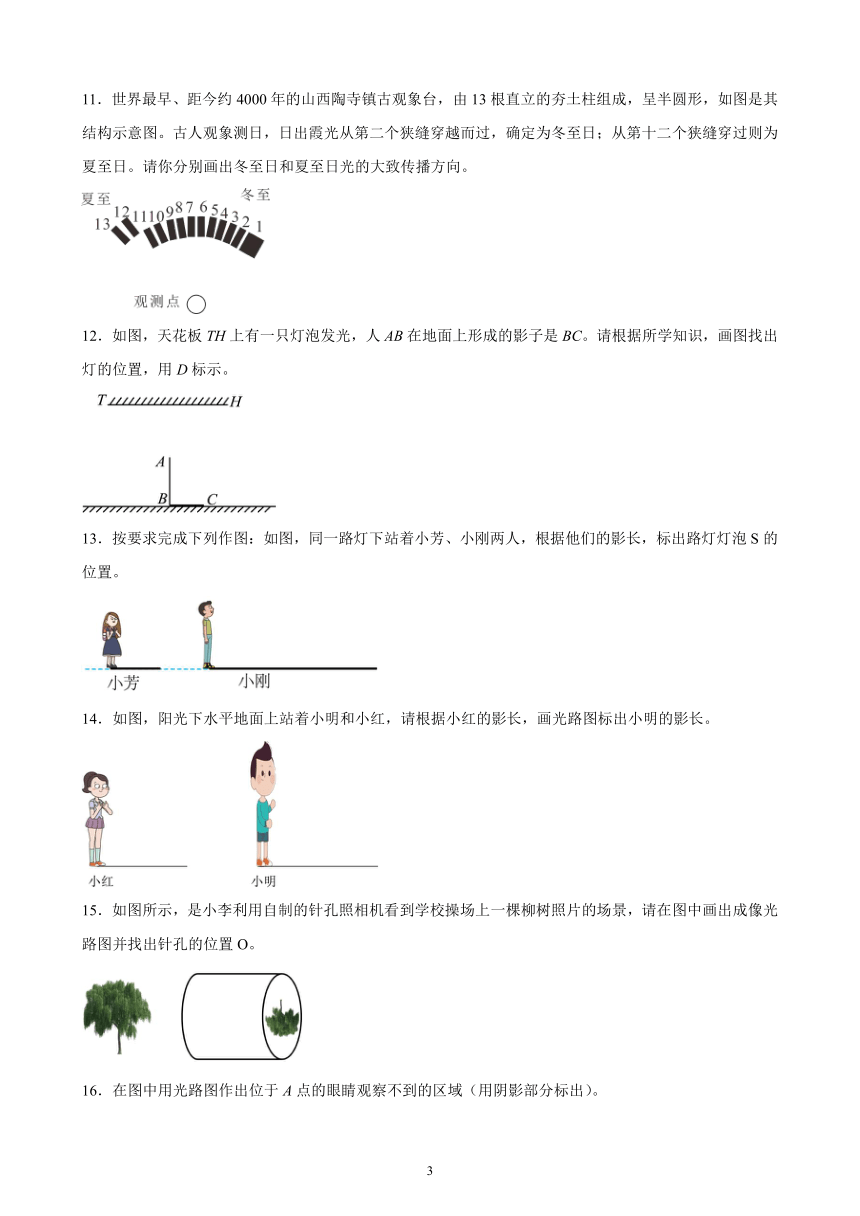

11．世界最早、距今约4000年的山西陶寺镇古观象台，由13根直立的夯土柱组成，呈半圆形，如图是其结构示意图。古人观象测日，日出霞光从第二个狭缝穿越而过，确定为冬至日；从第十二个狭缝穿过则为夏至日。请你分别画出冬至日和夏至日光的大致传播方向。

12．如图，天花板TH上有一只灯泡发光，人AB在地面上形成的影子是BC。请根据所学知识，画图找出灯的位置，用D标示。
13．按要求完成下列作图：如图，同一路灯下站着小芳、小刚两人，根据他们的影长，标出路灯灯泡S的位置。
14．如图，阳光下水平地面上站着小明和小红，请根据小红的影长，画光路图标出小明的影长。
15．如图所示，是小李利用自制的针孔照相机看到学校操场上一棵柳树照片的场景，请在图中画出成像光路图并找出针孔的位置O。
16．在图中用光路图作出位于A点的眼睛观察不到的区域（用阴影部分标出）。

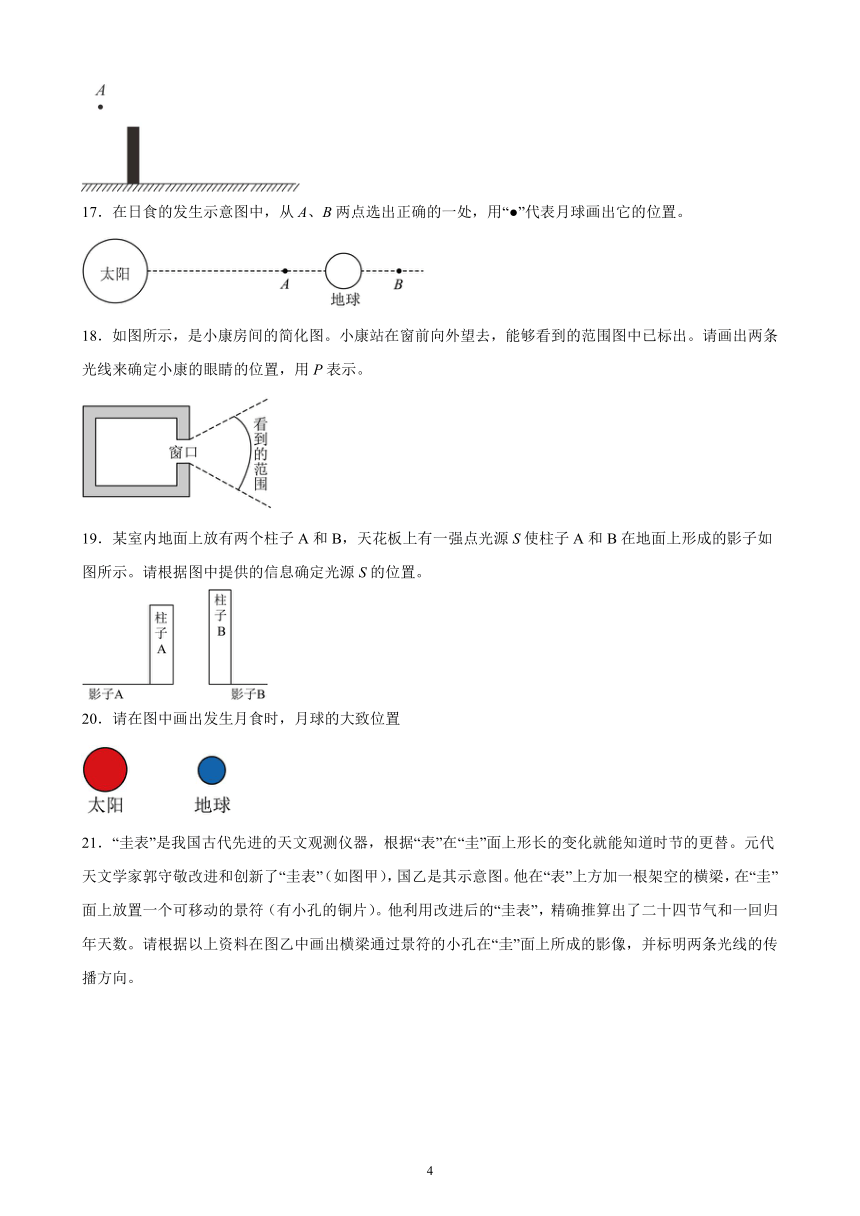

17．在日食的发生示意图中，从A、B两点选出正确的一处，用“●”代表月球画出它的位置。
18．如图所示，是小康房间的简化图。小康站在窗前向外望去，能够看到的范围图中已标出。请画出两条光线来确定小康的眼睛的位置，用P表示。
19．某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。请根据图中提供的信息确定光源S的位置。
20．请在图中画出发生月食时，月球的大致位置

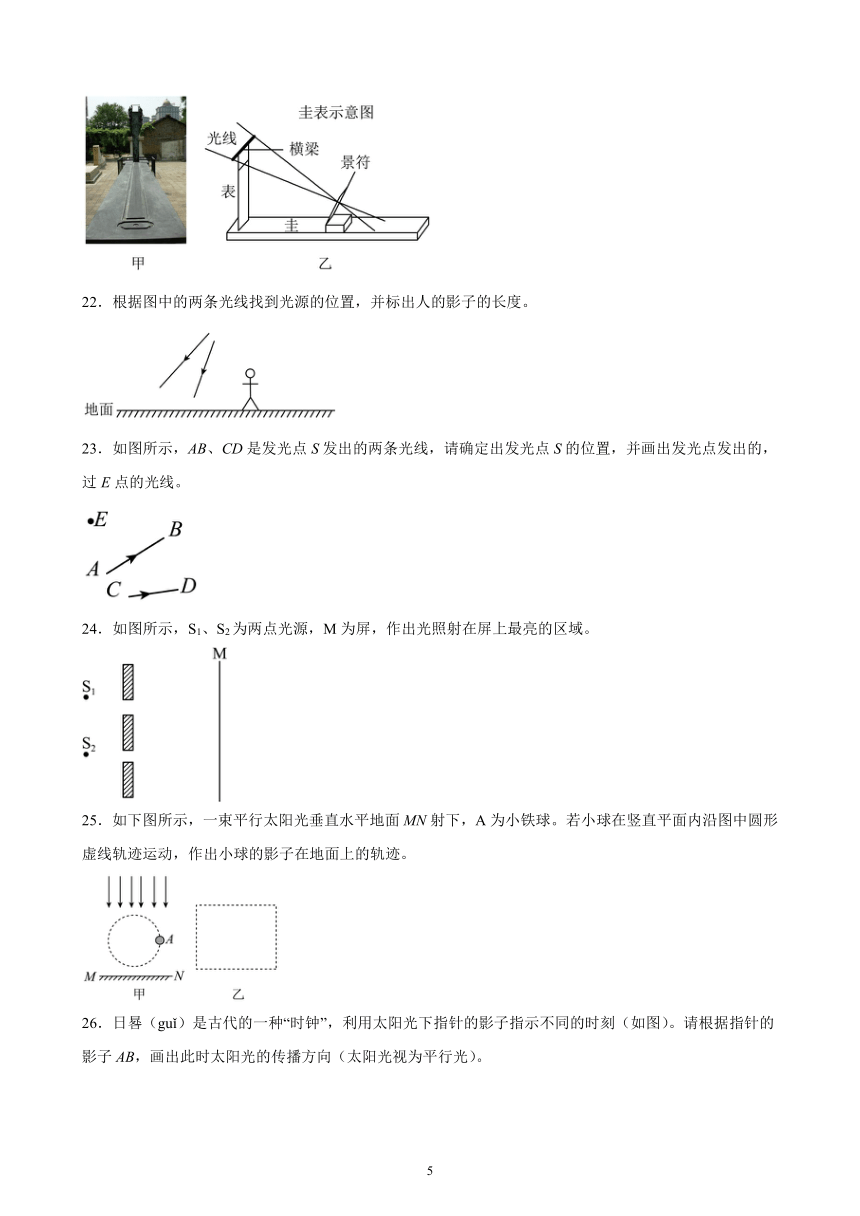

21．“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。
22．根据图中的两条光线找到光源的位置，并标出人的影子的长度。
23．如图所示，AB、CD是发光点S发出的两条光线，请确定出发光点S的位置，并画出发光点发出的，过E点的光线。
24．如图所示，S1、S2为两点光源，M为屏，作出光照射在屏上最亮的区域。
25．如下图所示，一束平行太阳光垂直水平地面MN射下，A为小铁球。若小球在竖直平面内沿图中圆形虚线轨迹运动，作出小球的影子在地面上的轨迹。
26．日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）。
27．2014年3月27日习近平总书记在中法建交五十周年纪念大会上的讲话中引用宋朝王安石《登飞来峰》中的诗句：“不畏浮云遮望眼，只缘身在最高层。”请用物理学中“光沿直线传播”的原理，画出如图所示人眼在A、B两点不同高度处，任一相同倾斜角度，俯视地面时视野的差别情况。
( )
28．图是两条光线在空气中的传播情况，请在图中画出两条光线沿直线传播后交于一点的光路图。
( )
29．2015年5月21日清晨，我国东南沿海部分地区出现了“日环食”奇景．下图是发生日环食时太阳与月球的位置．请在图中画出人在其中能观察到日环食的阴影区，并在该影区内画上阴影．
( )
30．如图所示，太阳光竖直向下照射，一不透明的圆柱体竖直悬于空中，在虚线框中画出从竖直方向看到的圆柱体在水平地面上的影子的大致形状；
31．在图中的月球运行轨迹上将发生月食时的部分描成实线
32．2012年5月21日清晨，我国东南沿海部分地区出现了“日环食”奇景．图甲是厦门天文爱好者拍摄的一张日环食照片．请在图乙中画出，人在其中能观察到日环食的阴影区，并在该影区内写入字母“HS”．
参考答案：
1．
【详解】过井沿的边缘和青蛙的眼球画出进入青蛙眼睛最边缘的两条光线，如图所示，青蛙可见的范围小，可见“坐井观天，所见甚小”：

2．
【详解】光在同种均匀介质中是沿直线传播的，分别将眼睛和窗口的边缘连线，即为能射到人眼的最边缘的两条光线，画好方向，如图所示：
3．
【详解】小孔成像是光的直线传播现象物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像如图所示：
4．
【详解】光遇到不透明的物体会被遮挡，在物体后形成影子，图中阴影部分是AB在灯光下地上的影子。如图所示：
5．
【详解】光在同种均匀介质中沿直线传播；作出从C发出的射向遮光板AB边缘的光线交光屏于G、F点；再作出从D发出的射向遮光板AB边缘的光线交光屏于E、H点；阴影部分即遮光板和光屏之间光完全照不到的区域。如下图所示

6．
【详解】小明手拿一乒乓球，开始时球与光源S等高，墙面上球的影子也随之而动，根据光的直线传播可知、乒乓球，此时乒乓球的位置在P点，如图所示：

7．
【详解】光在同种均匀物质中总是沿直线传播，从发光点发出的光线在进入室内时同样沿直线传播，因此要找出室内的观察者能看到发光点的空间范围，只要从发光点到窗口作两条光线即可，两条光线之间为能看到的空间，两条光线之外的看不到。如图所示：
8．
【详解】影子是光线经过不透明物体时光线照射不到的位置，当太阳光出现在如图所示的方向时，影子的方向如图所示

9．
【详解】根据光在同种均匀介质（空气）中沿直线传播，从点光源A过点C作直线与墙壁相交于点C′，从A过点B作直线与墙壁相交于B′，直线AC与AB所夹的墙壁上的阴影部分B′C′就是BC的影子，如图所示：

10．
【详解】根据光沿直线传播的原理，每条光线通过小洞都是沿直线传播的，电灯的位置S，如图所示：

11．
【详解】在不同的季节，日出时的方位不同，在观测点观测日出时的土柱狭缝位置不同。这是因为光在同一种均匀介质（空气）中是沿直线传播的。冬至日和夏至日光的大致传播方向如图所示：
12．
【详解】光在同种均匀物质中沿直线传播，人是不透明物体，影子是由于光的直线传播形成的，如图连接CA，延长CA交TH于点D，即灯的位置如图所示
13．
【详解】将小芳和小刚的顶端和影子的顶端连接并延长可交于一点S，点S就是光源的位置，如下图
14．
【详解】光在同种均匀介质中沿直线传播。连接小红头顶C与小红影子的右端D画出光线CD；太阳光可视为平行光，过小明头顶端E作CD的平行线EA交地面与A点，则小明脚下B到A点的距离即为小明的影长，如图所示：
15．
【详解】光在同一均匀介质中沿直线传播，柳树反射的光经针孔照相机的针孔入射到光屏，在光屏上成倒立的像，连接柳树和像的对应点，得到针孔的位置O。如图所示
16．
【详解】由于光沿直线传播，连接挡板上端与A点，即可得出眼睛观察不到的区域，如下图所示：
17．
【详解】日食是由于光从太阳直线向地球传播时，被月球挡住了，在地球上留下了影子，所以日食时，月球在A点。作图如下：
18．
【详解】小康房间的简化图，小康站在窗前向外望去，能够看到的范围如图所示；由于光在同种均匀介质中沿直线传播，则两条虚线的交点即为眼睛的位置。如图所示：
19．
【详解】根据光在同种均匀介质中沿直线传播，连接影子A左侧与柱子A的上端并延长，连接接影子B左侧与柱子B的上端并延长，这两条直线的交点即为光源S的位置，如图所示
20．
【详解】发生月食时，地球在太阳和月球之间，三者在同一条直线上，地球挡住了太阳照射到月球的光，在地球上看不到月球的现象。如图所示
21．
【详解】光线照射到横梁上，由于光线沿直线传播，光线通过景符上的小孔，照射到“圭”面上，这是小孔成像，在“圭”上形成横梁的像。如图所示：
22．
【详解】两条光线反向延长，它们的交点就是光源。连接光源和人的头顶并延长至地面，即为影子，如图所示：
23．
【详解】光源是点光源，光将以点光源为中心向四周沿直线传播出去。将题图中AB、CD两条光线用实线反向延长，延长后的交点即为点光源S的位置。连接点光源S和E的直线即为经过E点的光线。如图所示：
24．
【详解】点光源S1、S2发出的光线经过两个小孔后都要射到屏上，光线最多的地方就是最亮的区域。由此可得，图中屏上画斜线的区域即为最亮的区域。
25．
【详解】当光沿直线传播时太阳光被小球挡住，虽然小球沿图中圆形虚线轨迹运动，都是从这一点向地面做垂线，由于小球在竖直平面内沿圆形轨迹运动，所以影子的轨迹在地面上是一条线段。
26．
【详解】由于在光在同一种均匀介质中是沿直线传播的，所以太阳光传播的方向如图所示：
27．
【详解】A、B两点在不同高度处，要求相同倾斜角度俯视地面，说明两条光线一定是平行的，而且光在同一种均匀介质中是沿直线传播的，故答案如图：
。
28．
【详解】由于光在同种均匀物质中是沿直线传播的，由图可知，两条光线不平行，那么它们沿直线传播会交于一点，如图所示
29．
【详解】日环食是说太阳的中心部分是暗的，边缘很明亮，根据光的直线传播原理，可以知道能观察到日环食的位置．
30．
【详解】由于光沿直线传播，太阳光被圆柱体挡住，所以在地面上的影子和圆柱体的截面相同，是一个圆形的，如图所示：
【点睛】光沿直线传播最重要的应用是影子的形成，图中太阳光被物体挡住，在地面上形成影子.
31．
【详解】当地球在太阳和月球中间并且三者在一条直线上时，地球挡住了太阳照射在月球上的光线，月球处在地球的影子里，这就形成了月食，根据光的直线传播进行做图，发生月食时的部分为AB，如图：
点睛：本题考查的是根据光的直线传播解释日全食、日偏食、日环食、月偏食、月全食，考查了学生运用物理知识解决实际问题的能力．
32．
【详解】本题涉及的知识是光的直线传播．
