识电路

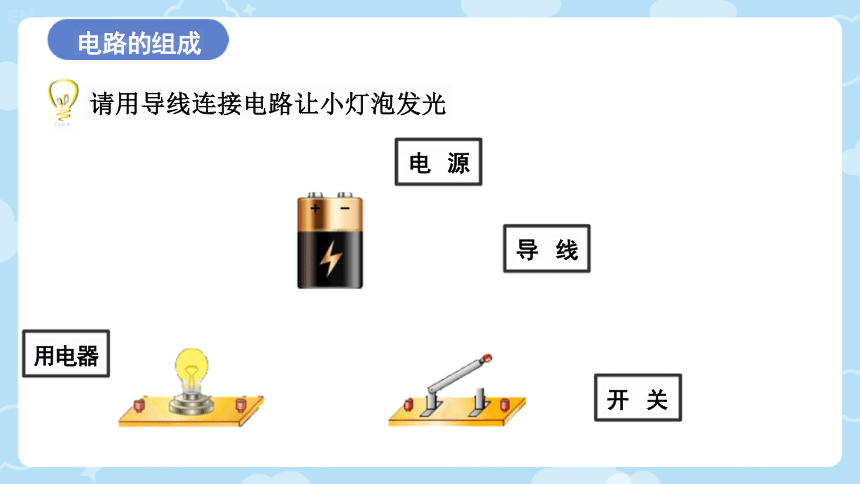

请用导线连接电路让小灯泡发光
电路的组成
用电器
导 线
电 源
开 关

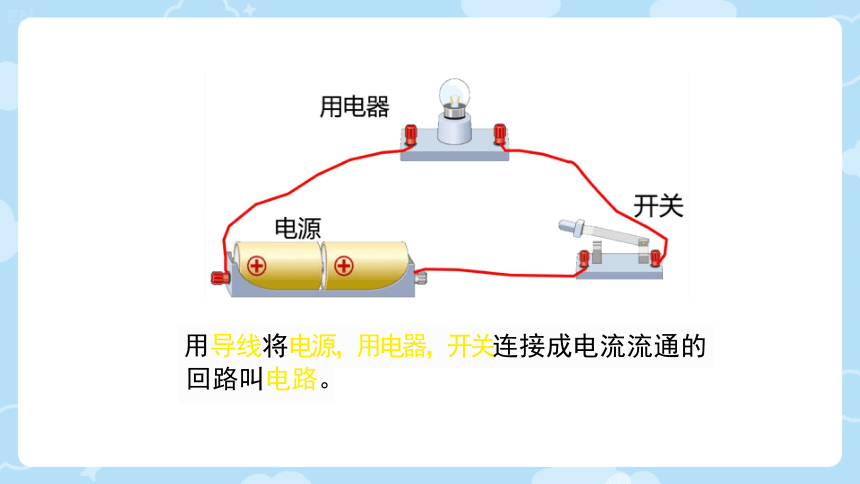

用导线将电源，用电器，开关连接成电流流通的
回路叫电路。

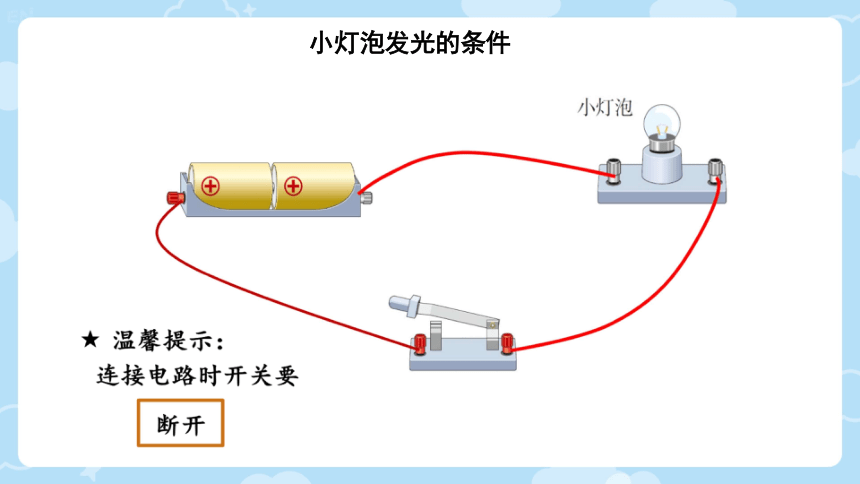

小灯泡发光的条件

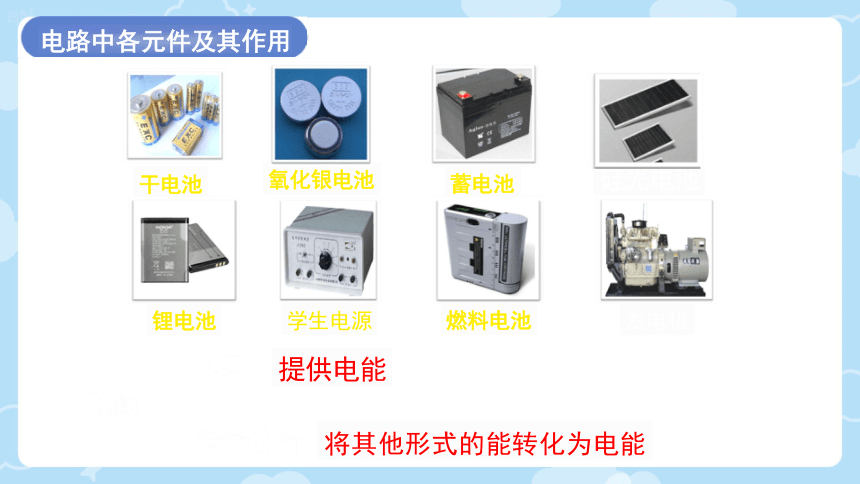

电路中各元件及其作用
硅光电池
将其他形式的能转化为电能
学生电源
提供电能
氧化银电池
燃料电池
蓄电池
锂电池
发电机
干电池
家庭电路中的电源
电池
补充
L T

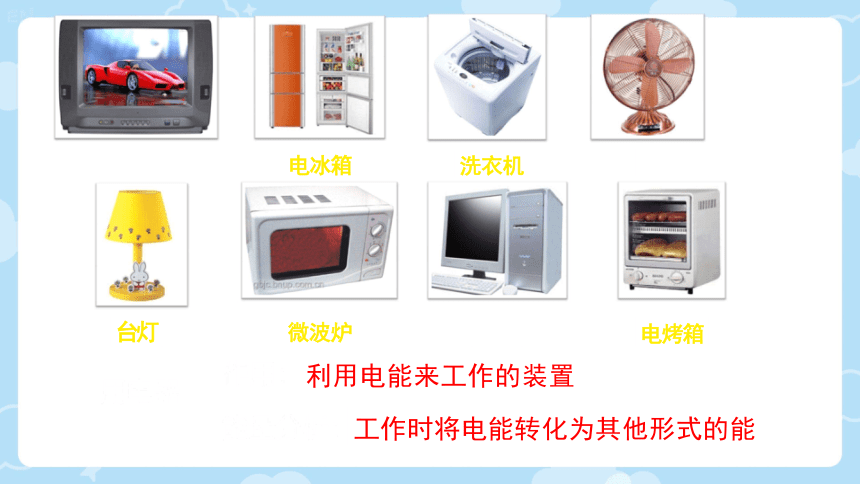

利用电能来工作的装置
工作时将电能转化为其他形式的能
洗衣机
微波炉
电视机
电冰箱
电风扇
电烤箱
电脑
台灯

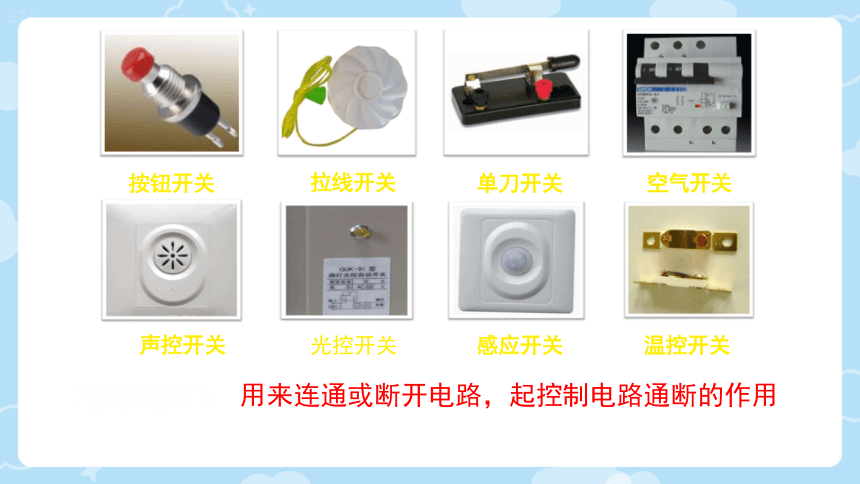

用来连通或断开电路，起控制电路通断的作用
光控开关
单刀开关
感应开关
声控开关
按钮开关
温控开关
拉线开关
空气开关
将电源、用电器、开关连接起来，形成通路；输
送电能
只有电路闭合时，电路中才有电流。
铜芯导线、铝芯导线
电路的三种状态
灯发光 灯不发光
没有电流通过
断路(开路):某处断开的电路
有电流通过
通路：处处连通的电路
局部短路 不发光
短路的危害：电流很大，会烧毁电源和导线，甚至会引起火灾。
短路：不经过用电器直接将电源两端用导线连接起来
电源短路
用电器被短路
电 源 短 路
区别 用电器被短路时，用 电器中无电流通过，被 短路的用电器不工作
电源短路时，电源、导线
中会产生较大的电流，会 烧坏导线和电源
联系 (1)某些情况下，用电器被短路是允许的，但电源短路 不允许发生。 (2)当电路中只有一个用电器时，如果该用电器被短 路，闭合开关，就一定会造成电源短路。
电用电器被短路与电源短路的区别与联系
电常见的断路、短路原因
开关未闭合、导线断裂、灯丝断开、接头松脱等
电路中无电流，用电器不能工作
导线不经过用电器直接跟
电源两极连接
当电路中有多个用电器时，
部分用电器两端被直接用导 线连接
被短路的用电
器不能工作
我们常用规定的符号表示电路中的元件，把这些符号用代表导
线的线段连接起来，表示实物组成的电路，这种图叫作电路图。
电饭锅内部的电路令人眼花缭乱，如何使电路
电路图
的表示清晰简明呢
电饭锅内部结构电路
开关
电流表
滑动变阻器
相连的
导线
电路中一些常见元件的符号
电池
灯泡
发光二极管
电动机
电压表
电阻
电实物图与电路图的区别
实物图
电路图
(1)元件位置安排要适当，分布要均匀
这样画好看吗
画电路图的注意事项
实物连线图
电路图
这样画怎么样
(2)元件不要画在拐角处
实物连线图
电路图
(3)整个电路图最好呈长方形，有棱有角，导线要横平竖直
实物连线图
这样呢
电路图
画 电 路 图 要 使用同一规定的符号；尽量避免连线交叉；
元件位置安排要适当，分布要均匀，元件不要画在拐角处；整个
电路图最好呈长方形，连线要横平竖直，有棱有角。
实物连线图
电路图
实例
连通的电路
断开的电路
电流不经过用电器直接从电源一端流到另一端
电源
用电器
开关
导线
通路
断路
短路
电路元件符号
分布均匀
矩形
横平竖直
电路图
画法
课堂小结
电路的组成
电路的状态
电路
用电器工作
用电器不能工作但没危险
会烧坏电源
提供电能
控制用电器工作
传输电能
短路
电源
导线
开路
通路
开关
1、画出手电工作的电路图
2.请分析如下电路图，指出连错的导线，并改正。
3.请分析如下电路图，指出连错的导线，并改正。
4.请根据电铃的电路图，用画笔代替导线，连接相应的电路。
