电学实验
复习
刻度尺
游标卡尺
螺旋测微器
电压表
电流表
多用电表
电阻箱

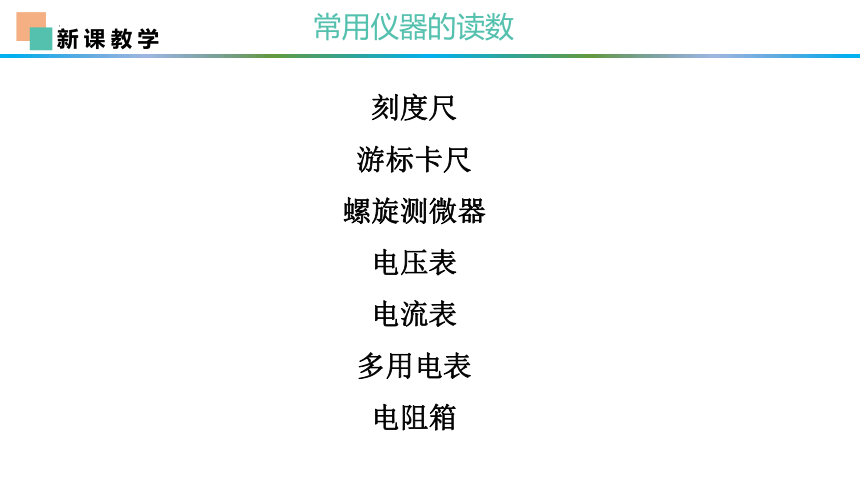

常用仪器的读数

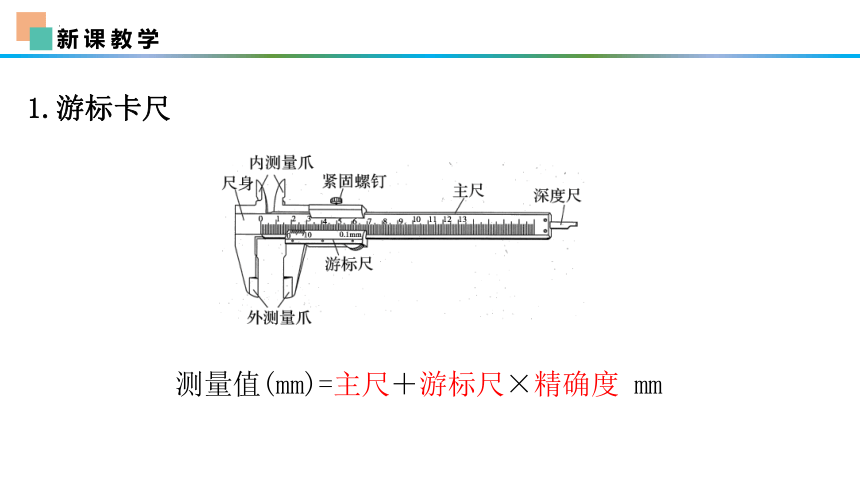

1.游标卡尺
测量值(mm)=主尺＋游标尺×精确度 mm
2.螺旋测微器
测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm).
17.7mm

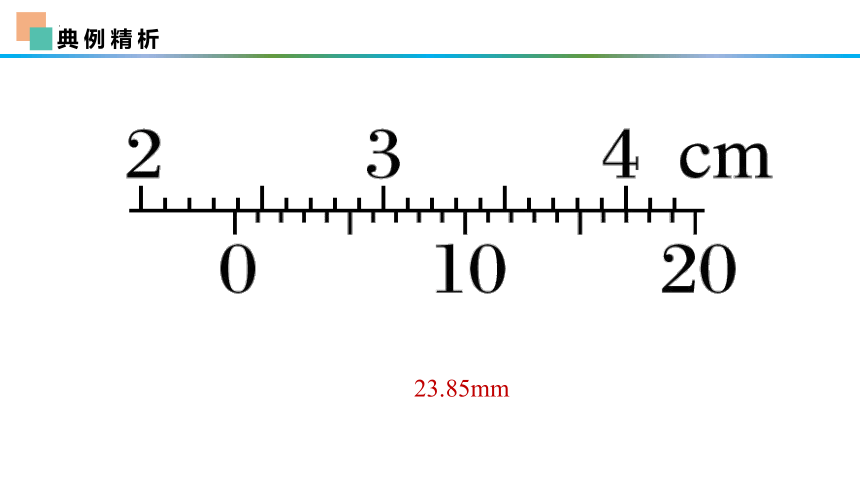

23.85mm

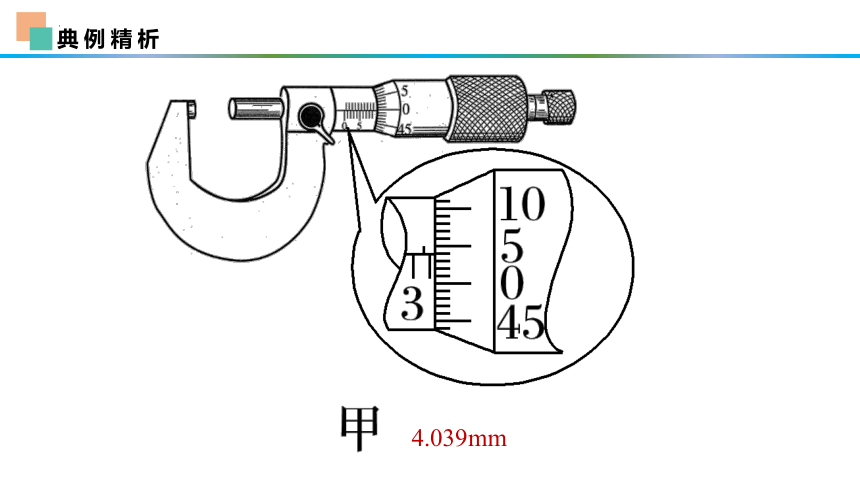

4.039mm

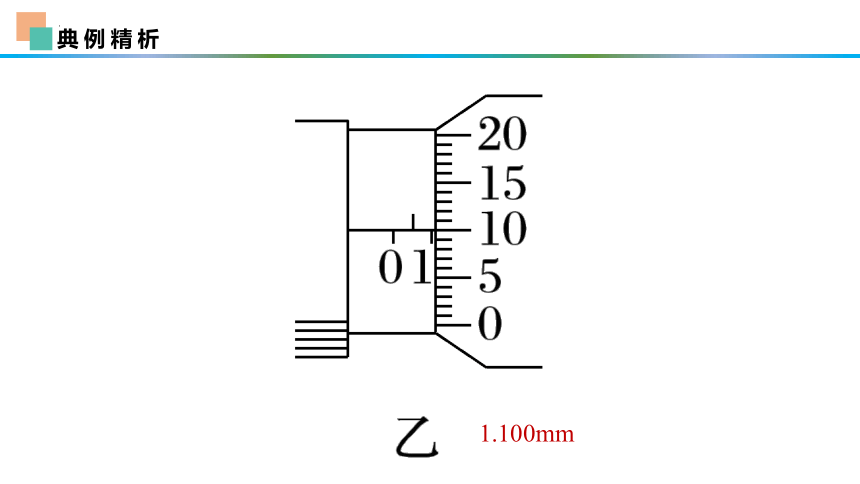

1.100mm

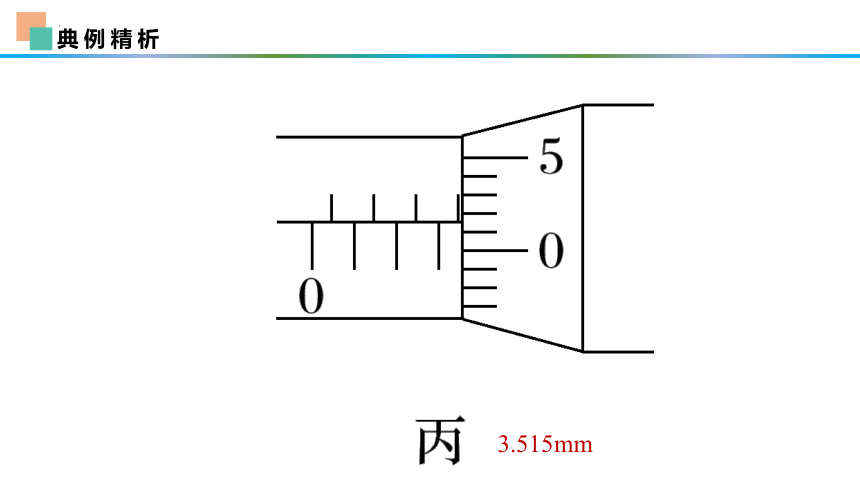

3.515mm
3.电压表、电流表
分度值为1、0.1、0.01等需要往下一位估读。
4.欧姆表、电阻箱
不需要估读。
例2　(1)如图甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表______A，图中表针示数为______ A；当使用3 A量程时，对应刻度盘中每一小格代表_____ A，图中表针示数为______ A.
0.02
0.44
0.1
2.20
(2)如图乙所示的电表使用较小量程时，每小格表示_____ V，图中表针的示数为______ V；若使用的是较大量程，则这时表盘刻度每小格表示______ V，图中表针示数为_____ V.
0.1
1.70
0.5
8.5
(3)旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________ Ω.现欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是____________________________________________
_______.若用两个这样的电阻箱，则可得到的电阻值范围为_____________.
1 987
将“×1 k”挡旋钮调到2，再将“×100”挡旋钮调到0
0～19 998 Ω
测量电路与控制电路的选择
1.电流表的内、外接法
（3）根据电表内阻具体分析
（1）当或Rx>时，选用电流表内接法
当或Rx< 时，选用电流表外接法
（2）试触法：
电流表示数变化明显，采用内接法
电压表示数变化明显，采用外接法
2.滑动变阻器两种连接方式
（1）限流接法
滑动变阻器的最大阻值和用电器的阻值差不多且不要求电压从零开始变化，通常情况下，由于限流式结构简单、耗能少，优先使用限流式.
（2）分压接法
①零起必分：要求电压从零开始变化；
②滑小必分 ；
③采用限流式接法，电路中的最小电流仍超过电路中电表、电阻允许的最大电流
实验器材的选取
1.电压表、电流表：不超过量程，且要超过满偏刻度的. 有时需要改装，有时也可以从测量数据来确定选择的电表。
2.滑动变阻器：分压选阻值小的且不超过其额定电流的滑动变阻器，限流选最大阻值为待测电阻2～3倍的滑动变阻器.电流半偏法测电阻，滑动变阻器选阻值大的.
3.定值电阻：
①保护电路：使示数不超电表量程；
②电表改装：阻值与改装后的量程匹配；
③测量作用：已知其电压可知电流。
例3.一根细长均匀、内芯为绝缘材料的金属管线样品，横截面外缘为正方形，如图甲所示.此金属管线样品长约30 cm、电阻约10 Ω，已知这种金属的电阻率为ρ，因管芯绝缘材料截面形状不规则，无法直接测量其横截面积.请你设计一个测量管芯截面积S的电学实验方案，现有如下器材可选：
A.毫米刻度尺
B.螺旋测微器
C.电流表A1(量程0～600 mA，内阻约为1.0 Ω)
D.电流表A2(量程0～3 A，内阻约为0.1 Ω)
E.电压表V(量程0～3 V，内阻约为6 kΩ)
F.滑动变阻器R1(2 kΩ，允许通过的最大电流0.5 A)
G.滑动变阻器R2(10 Ω，允许通过的最大电流2 A)
H.蓄电池E(电动势为6 V，内阻约为0.05 Ω)
I.开关一个、带夹子的导线若干
(1)上述器材中，应该选用的电流表是_____，滑动变阻器是____(填写选项前字母代号).
C
G
(2)若某次用螺旋测微器测得样品截面外缘正方形边长如图乙所示，则其值为________ mm.
0.730
(3)要求尽可能测出多组数据，你认为在图丙、丁、戊、己中选择的电路图是______.
丙
(4)若样品截面外缘正方形边长为a、样品长为L、电流表示数为I、电压表示数为U，则计算内芯截面积的表达式
为S＝________.
半偏法测
电流表内阻
半偏法测
电压表内阻
等效替代法
测电阻
电桥法
测电阻
其他测电阻的方法
多用电表的使用
例4.某同学要测量“水果电池”的电动势和内阻，提供下列仪器：
A.待测“水果电池”(电动势E约为4 V，内阻r约为200 Ω)
B.毫安表A(量程5 mA，内阻为RA＝60 Ω)
C.电压表V(量程U0＝4 V，内阻约5 kΩ)
D.电阻箱R1(0～999.9 Ω)
E.滑动变阻器R(0～1 000 Ω)
F.开关、导线若干.
(1)由于毫安表的量程太小，该同学用电阻箱R1与毫安表A并联，可使其量程扩大，取R1＝ RA，则改装后的电流表量程为毫安表满偏电流的_____倍；
5
(2)用改装后的电流表完成实验，应该选择的实验电路是图中的_____(选填“甲”或“乙”)；
乙
(3)根据实验数据画出U－I图线，如图所示.由图线可得，“水果电池”的电动势E＝______ V，内电阻r＝______ Ω.(保留三位有效数字)
3.80
175
