课件26张PPT。第二章 恒定电流

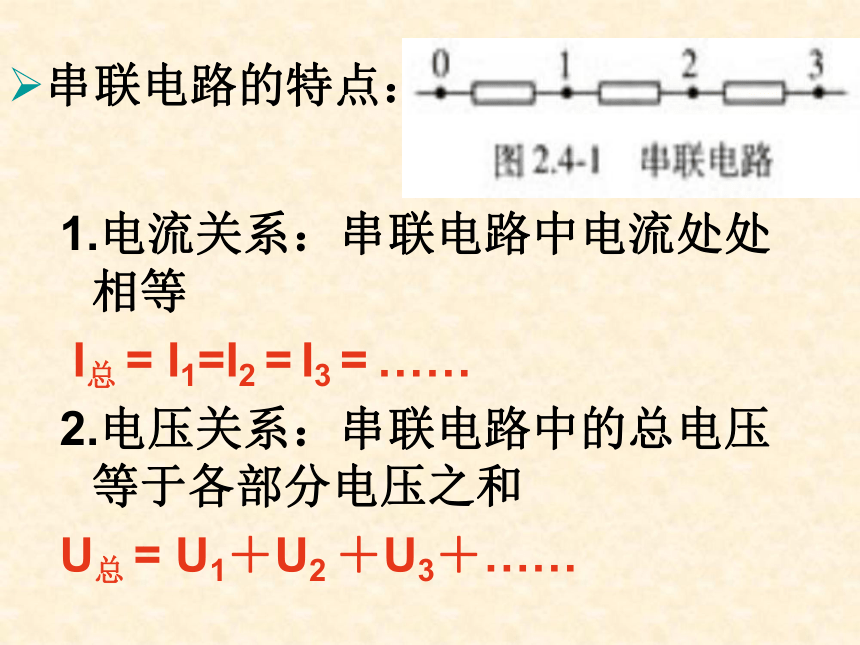

第四节 串联电路和并联电路人教版选修3-1串联电路的特点：1.电流关系：串联电路中电流处处相等
I总 = I1=I2 = I3 = ……
2.电压关系：串联电路中的总电压等于各部分电压之和
U总 = U1＋U2 ＋U3＋……

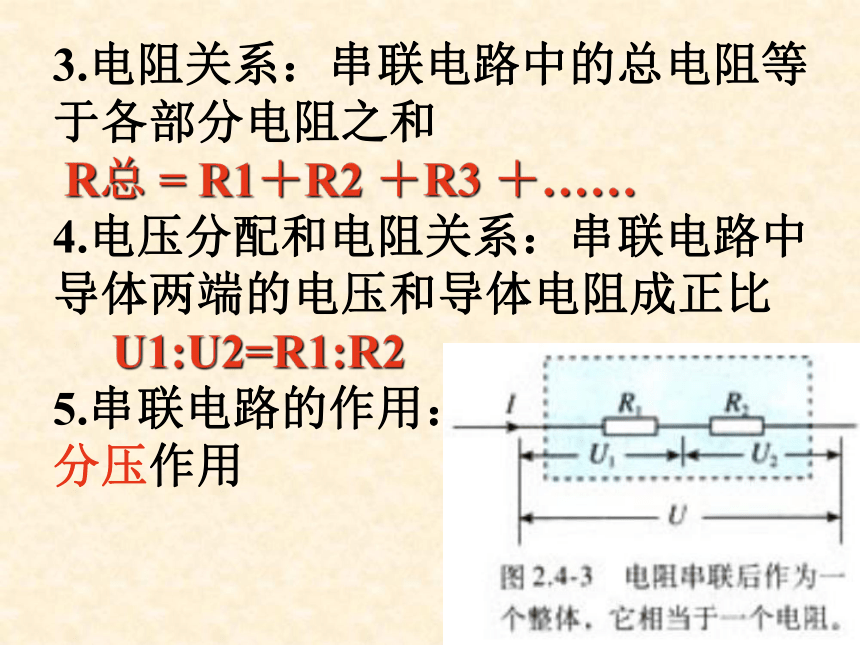

3.电阻关系：串联电路中的总电阻等于各部分电阻之和
R总 = R1＋R2 ＋R3 ＋……
4.电压分配和电阻关系：串联电路中导体两端的电压和导体电阻成正比
U1:U2=R1:R2
5.串联电路的作用：
分压作用

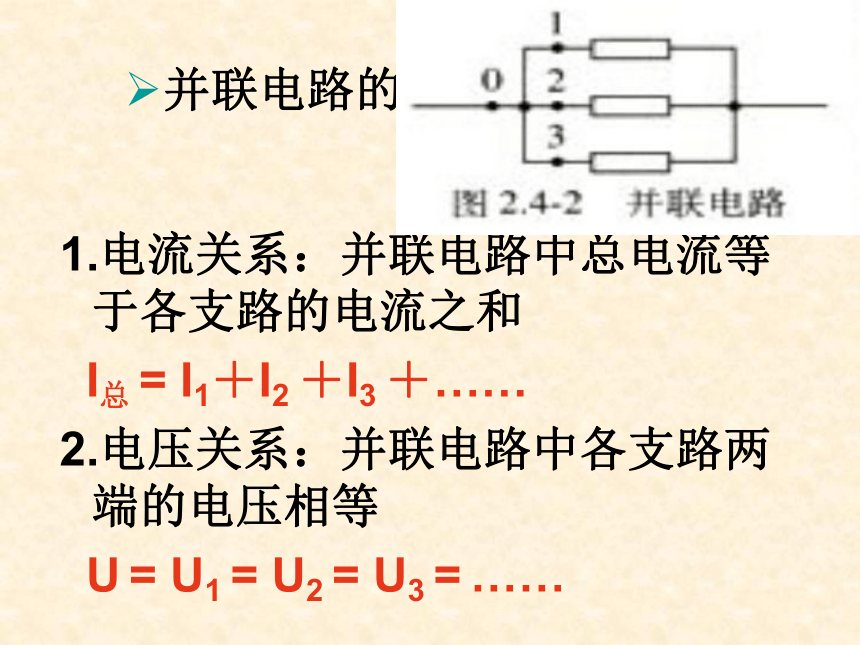

并联电路的特点1.电流关系：并联电路中总电流等于各支路的电流之和
I总 = I1＋I2 ＋I3 ＋……
2.电压关系：并联电路中各支路两端的电压相等

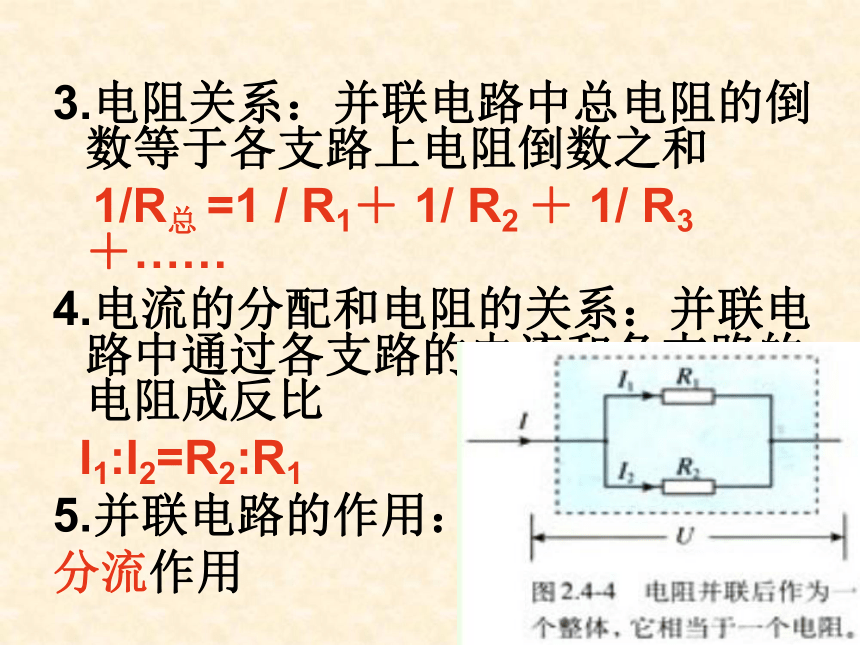

U = U1 = U2 = U3 = ……3.电阻关系：并联电路中总电阻的倒数等于各支路上电阻倒数之和
1/R总 =1 / R1＋ 1/ R2 ＋ 1/ R3 ＋……
4.电流的分配和电阻的关系：并联电路中通过各支路的电流和各支路的电阻成反比
I1:I2=R2:R1
5.并联电路的作用：
分流作用

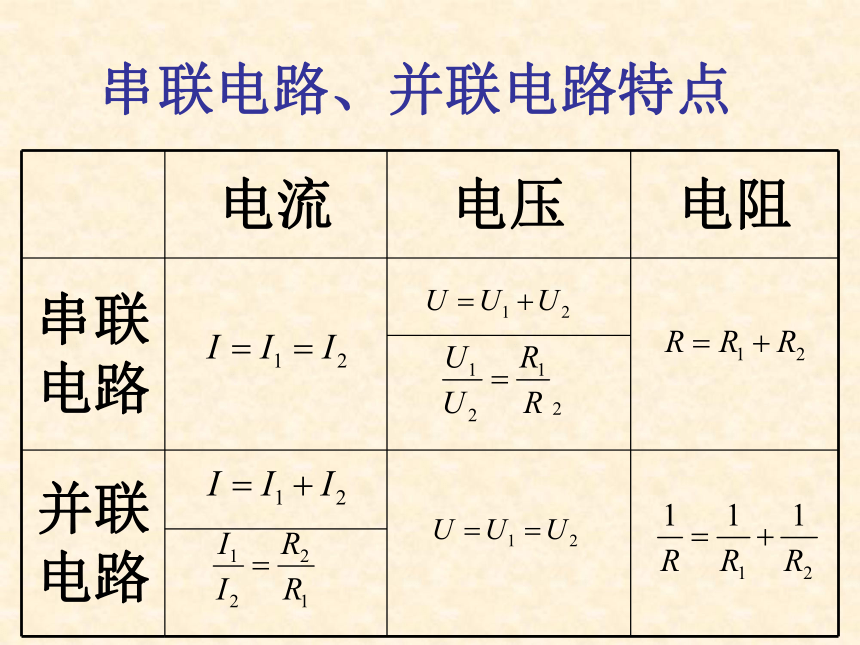

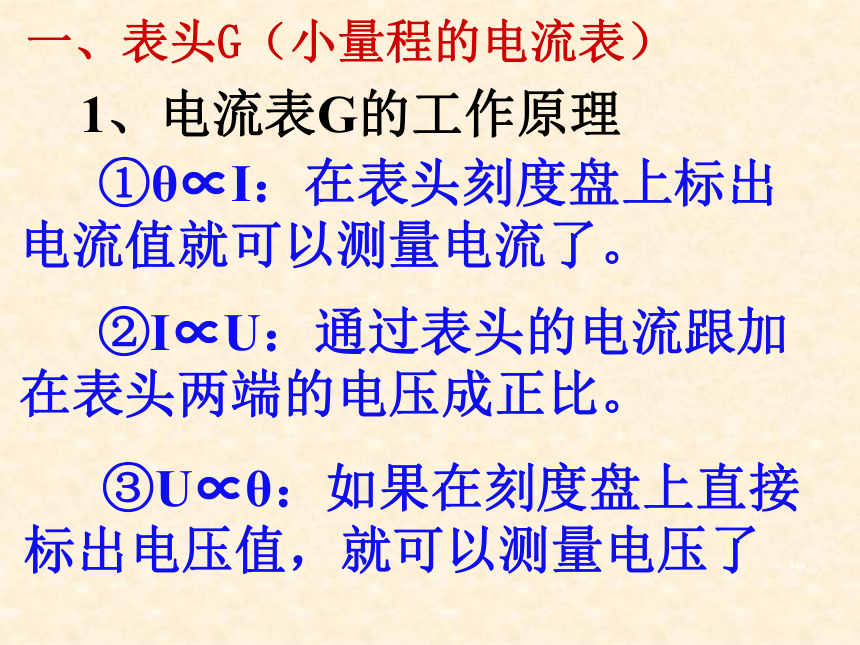

串联电路、并联电路特点 ①θ∝I：在表头刻度盘上标出电流值就可以测量电流了。 ②I∝U：通过表头的电流跟加在表头两端的电压成正比。 ③U∝θ：如果在刻度盘上直接标出电压值，就可以测量电压了 z。xxk

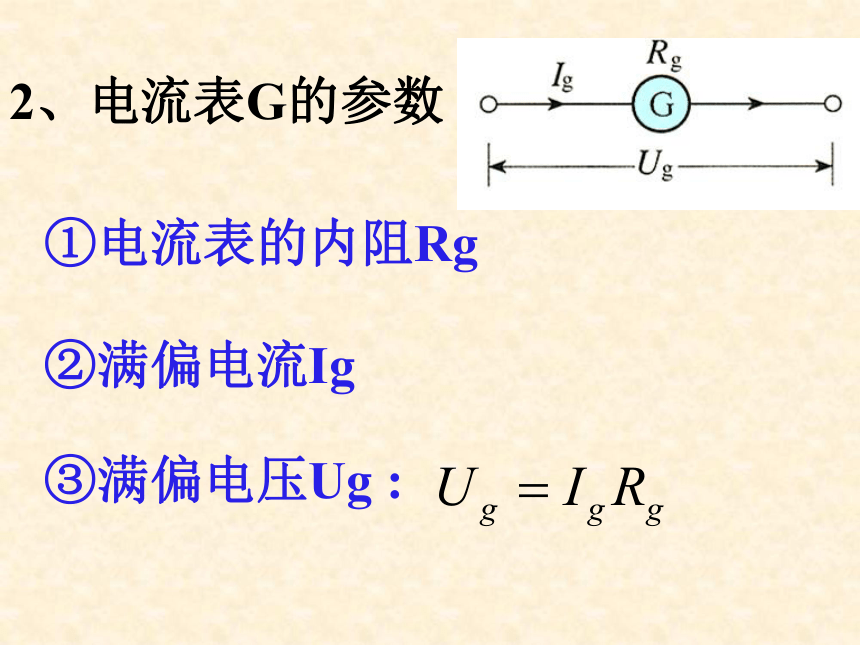

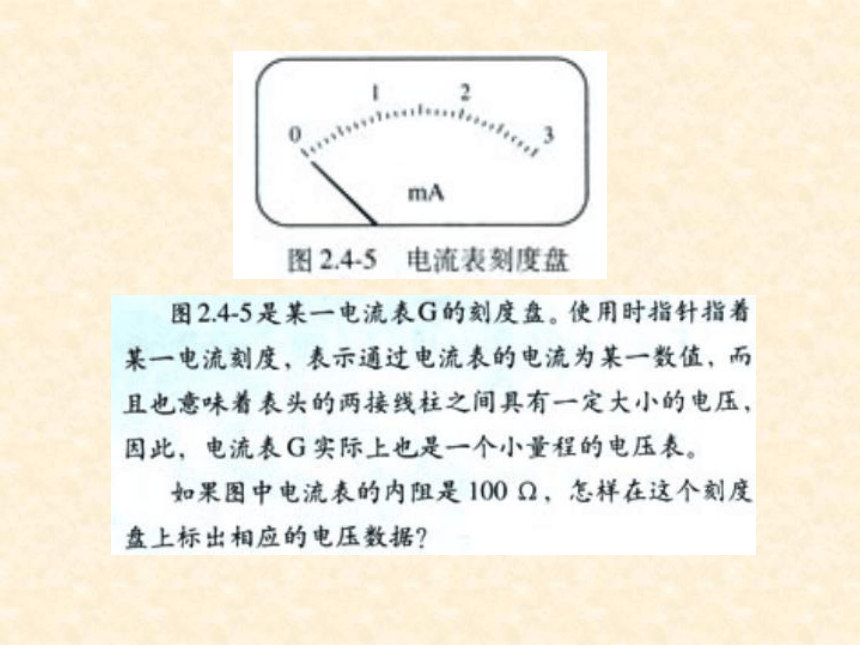

1、电流表G的工作原理一、表头G（小量程的电流表） ③满偏电压Ug :②满偏电流Ig 2、电流表G的参数①电流表的内阻Rg二、电流表G改为电压表V1、电流表改装电压表的原理： 串联一个电阻，分担一部分电压 电路分析2、分压电阻的计算 分压电阻电压表内阻满偏电压 练习1、有一满偏电流Ig=3mA，内阻Rg=120Ω的电流表G, 要把它改装成为量程为6V的电压表，应 联一个 Ω的分压电阻。串，1880三、把表头G改为电流表A1、表头改装电流表的原理： 并联一个电阻，分担一部分电流 电路分析2、分流电阻的计算分流电阻电流表内阻 练习2、有一满偏电流Ig=3mA，内阻Rg=120Ω的电流表G, 若把它改装成为量程为3A的电流表，应 联一个 Ω的分流电阻。并，0.12四、“半偏法”测电流表内阻 五、对改装的电压表进行校对 一个表头改装成量程为3V的电压表，需附加电阻1000Ω，改装成量程为8V的电压表，附加电阻为3500Ω，求表头的内阻和满偏电压。改装为多量程的电压表和多量程的电流表应该怎么做？双量程电压表方案一方案二双量程电流表如果给电压表串联一个阻值等于电压表内阻的电阻，它的量程变为多大，刻度盘上的数字怎么改？?6V;；1、2、3——2、4、6 如果给电流表并联一个阻值等于电流表内阻的电阻，它的量程变为多大，刻度盘上的数字怎么改？6A;；1、2、3——2、4、6串联电路并联电路分压分流总结：小量程电流表的改装
