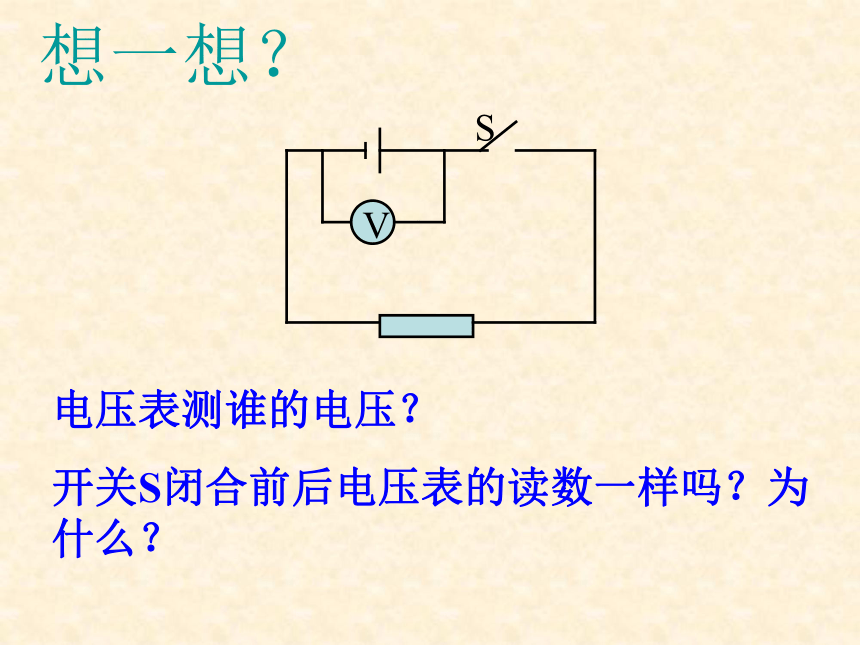

课件24张PPT。第二章 恒定电流 第七节 闭合电路欧姆定律人教版选修3-1想一想？电压表测谁的电压？

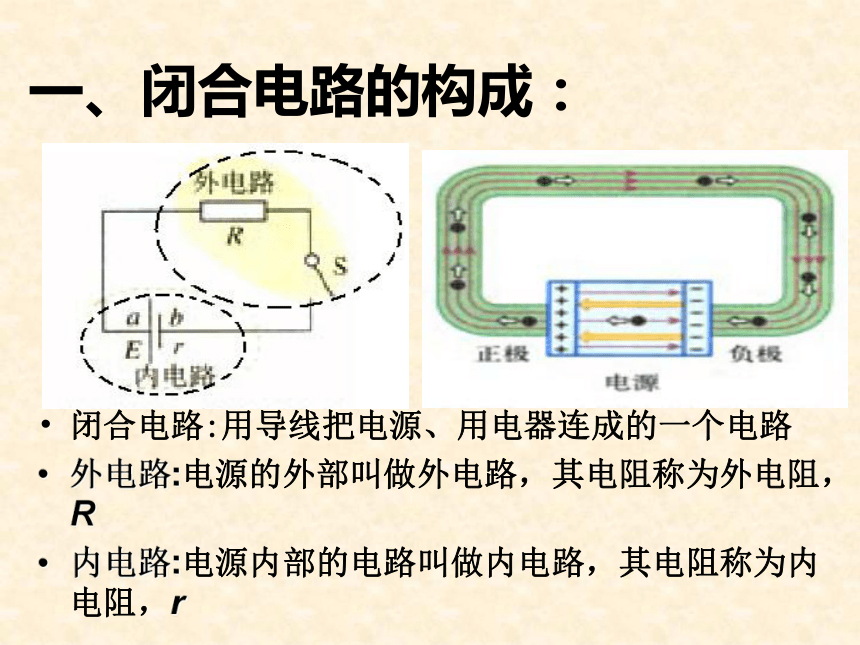

开关S闭合前后电压表的读数一样吗？为什么？闭合电路:用导线把电源、用电器连成的一个电路
外电路:电源的外部叫做外电路，其电阻称为外电阻，R
内电路:电源内部的电路叫做内电路，其电阻称为内电阻，r

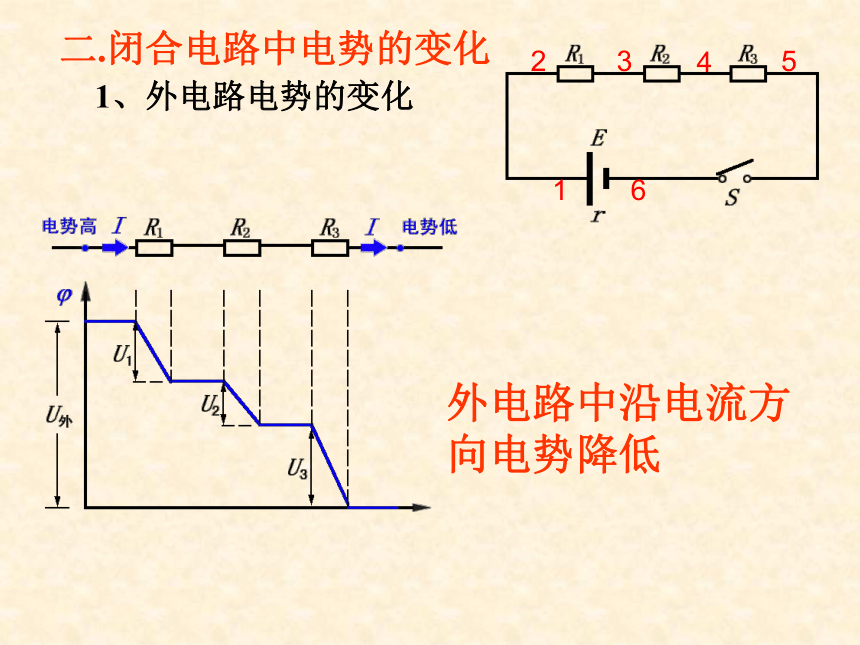

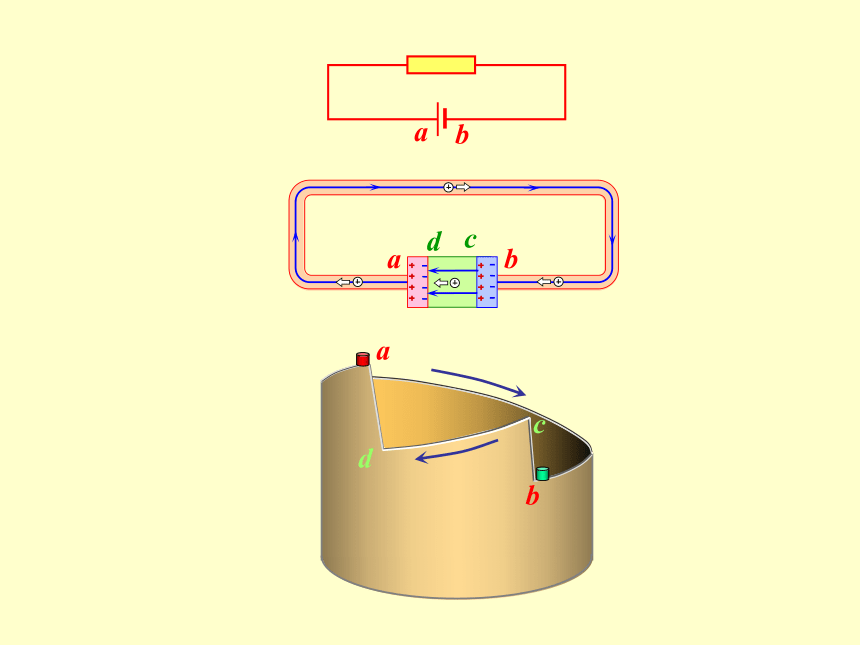

一、闭合电路的构成：二.闭合电路中电势的变化1、外电路电势的变化外电路中沿电流方向电势降低2、内电路中的电势变化情况在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”。实例分析1

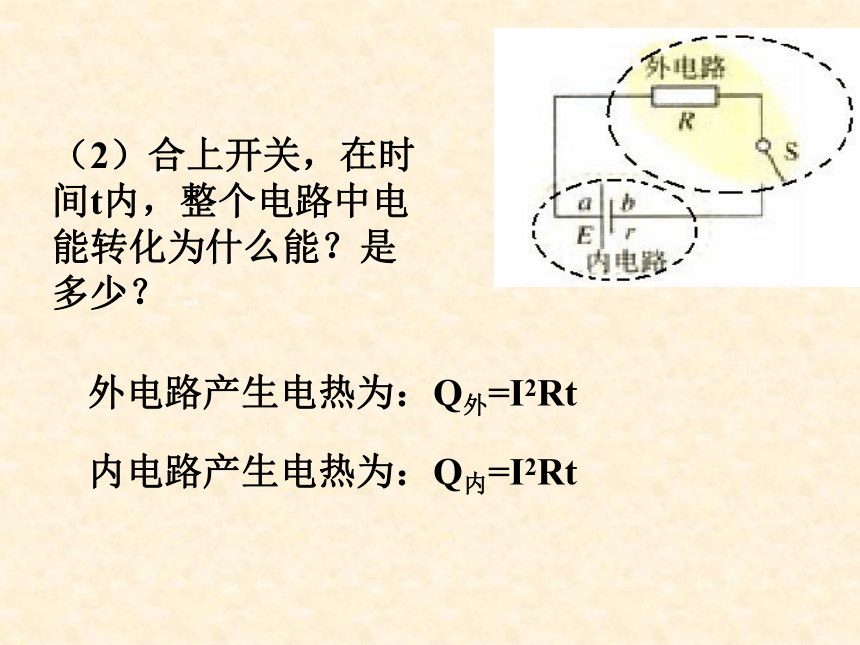

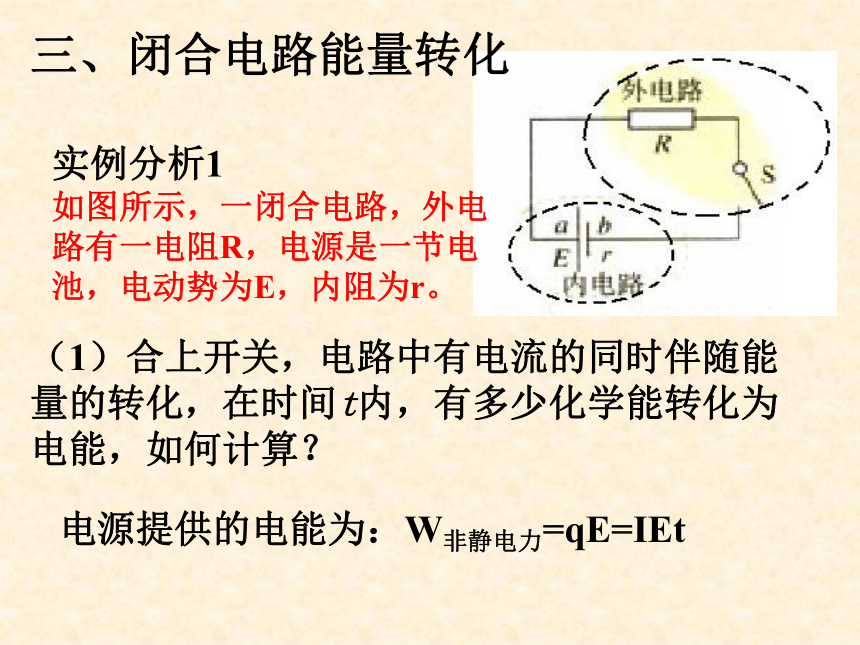

如图所示，一闭合电路，外电路有一电阻R，电源是一节电池，电动势为E，内阻为r。电源提供的电能为：W非静电力=qE=IEt（1）合上开关，电路中有电流的同时伴随能量的转化，在时间t内，有多少化学能转化为电能，如何计算？三、闭合电路能量转化（2）合上开关，在时间t内，整个电路中电能转化为什么能？是多少？Z、xxk

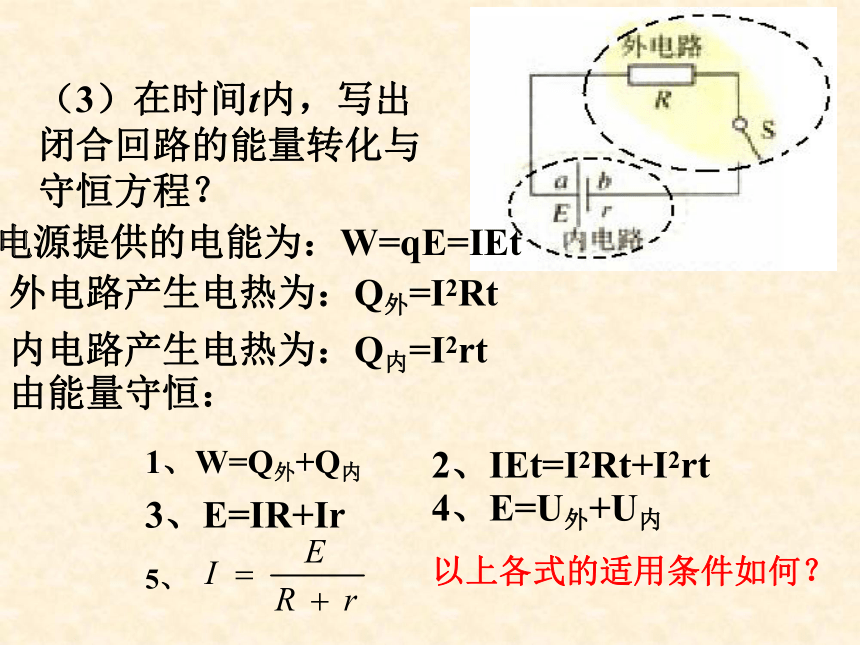

外电路产生电热为：Q外=I2Rt内电路产生电热为：Q内=I2Rt电源提供的电能为：W=qE=IEt（3）在时间t内，写出闭合回路的能量转化与守恒方程？外电路产生电热为：Q外=I2Rt内电路产生电热为：Q内=I2rt由能量守恒：
1、W=Q外+Q内2、IEt=I2Rt+I2rt4、E=U外+U内3、E=IR+Ir以上各式的适用条件如何？四、闭合电路的欧姆定律 闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比，这个结论叫做闭合电路的欧姆律。 （2）公式： 外电路是纯电阻的电路。 （1）内容：（3）适用条件：（4）关于闭合电路欧姆定律的几点说明：U外=E－Ir实践与探索 闭合开关，使滑动变阻器的滑片向左滑动，则电流表和电压表的读数怎样变化？ 实验结论表明：
1.当外电阻增大时，电流减小，电压增大。
2.当外电阻减小时，电流增大，电压减小。
五、路端电压与负载的关系分析：对给定的电源，E、r均为定值 由可分析出上述结论E=U外+U内1.路端电压——
外电路两端的电压叫做路端电压。
路端电压是用电器（负载）的实际工作电压。
2.路端电压跟负载的关系：
U= IR
3.路端电压与电动势的关系：
U端=E－Ir≤E5两个特例：（2）外电路短路时（1）外电路断路时注意：短路电流很大，绝对不允许将电源两端用导线直接连接在一起
六、路端电压U与电流I的关系图象UI0EE/rU=E-IrU=E－Ir 图象的物理意义
①在纵轴上的截距表示电源的电动势E． ②在横轴上的截距表示电源的短路电流③图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．七、电源的输出功率内损耗功率P输出P热在电路中
电源提供的电功率为
外电路上的总功率为
内电路发热损耗的功率： 介绍几个物理量电源的总功率：输出的功率：供电效率：?=P出/P总＝U外/E 例:如图：R1=14Ω,R2=9 Ω.当开关S切换到位置l时,电流表的示数为I1=0.2A;当开关S切换到位置2时,电流表的示数为I2=0.3A,求电源电动势E和内阻r（电流表内阻不计）。AR1R2S12Er八、闭合电路的欧姆定律应用 分析当 S切换到位置l时：E=I1R1+I1r(1)当 S切换到位置2时：E=I2R2+I2r(2)由（1）、（2）式代入数据，有：E=3V r =1Ω［说明］这道例题为我们提供了一种测量电源的电动势E和内阻r的方法。例、如图所示电路中，当滑动变阻器的滑动触点向上移动时，电流表、电压表的示数怎样变化？电压表的示数变大
电流表的示数变小小结：电路中任一局部发生变化，将引起各处的电流和电压的变化。判断这类问题的思路为：
（1）、先从局部的电阻R变化，由I=E/(R+r)
推出总电流I的变化、
（2）、由U=E-Ir 推出路端电压U的变化，
（3）、再根据串、并联电路的特点以及部分电路欧姆定律作出相应的判断。 1、如图所示电路,当滑动变阻器的滑片P向下移动时,判断电路中的电压表、电流表的示数如何变化?巩固练习V1示数增小
V2示数增小
A示数减大
