安徽省滁州市第二中学高中物理（人教版）课件 选修3-1：2.8 多用电表的原理（16张PPT）

课件16张PPT。第二章 恒定电流

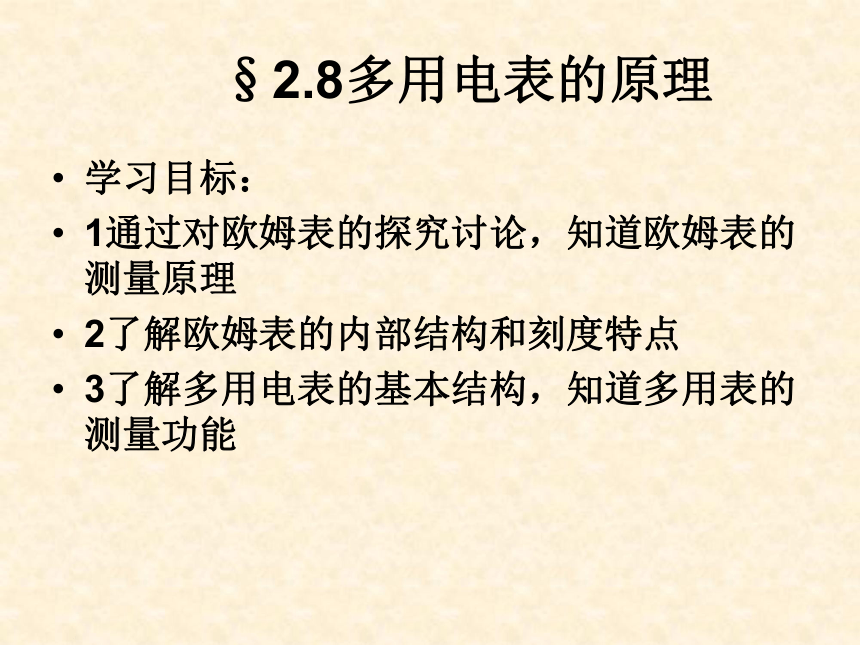

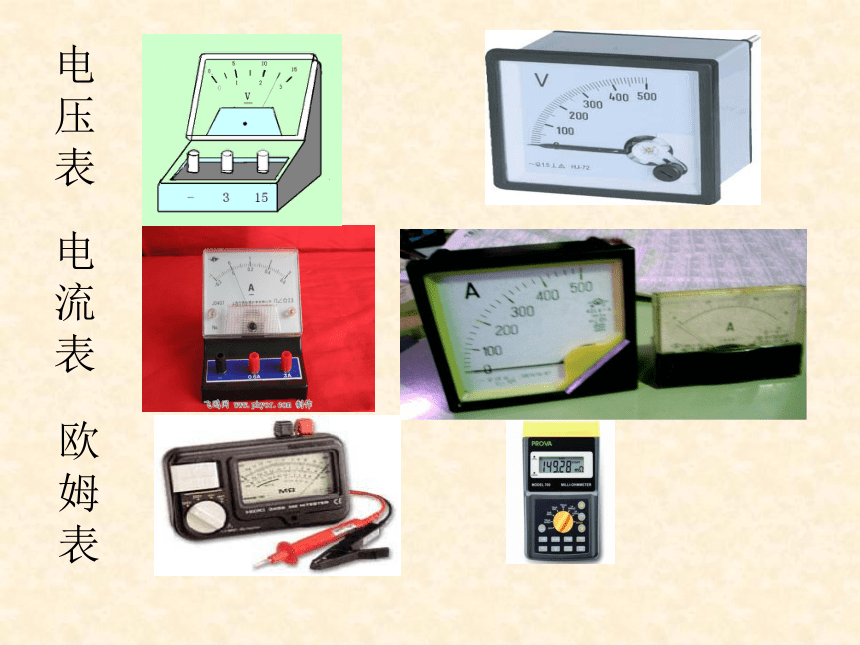

第八节 多用电表的原理人教版选修3-1电压表电流表欧姆表 §2.8多用电表的原理学习目标：
1通过对欧姆表的探究讨论，知道欧姆表的测量原理
2了解欧姆表的内部结构和刻度特点
3了解多用电表的基本结构，知道多用表的测量功能

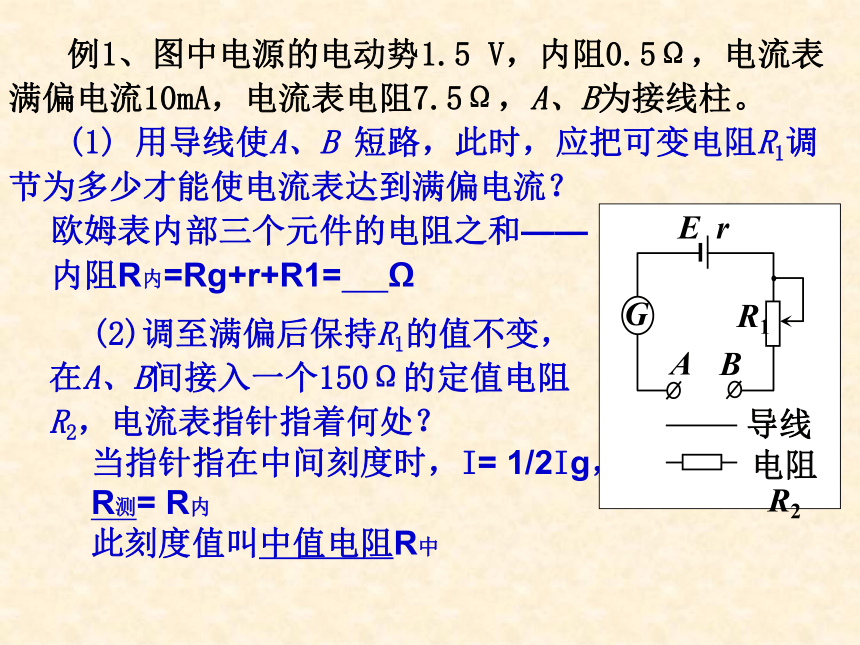

例1、图中电源的电动势1.5 V，内阻0.5Ω，电流表满偏电流10mA，电流表电阻7.5Ω，A、B为接线柱。
(1) 用导线使A、B 短路，此时，应把可变电阻R1调节为多少才能使电流表达到满偏电流？
欧姆表内部三个元件的电阻之和——
内阻R内=Rg+r+R1= ?(2)调至满偏后保持R1的值不变，在A、B间接入一个150Ω的定值电阻R2，电流表指针指着何处？
当指针指在中间刻度时，I= 1/2Ig，
R测= R内

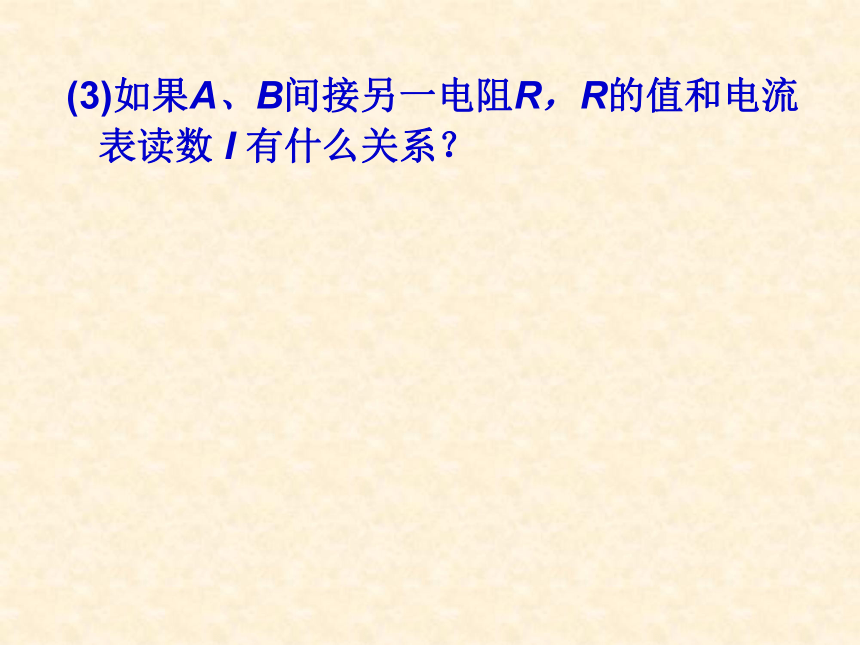

此刻度值叫中值电阻R中(3)如果A、B间接另一电阻R，R的值和电流表读数 I 有什么关系？

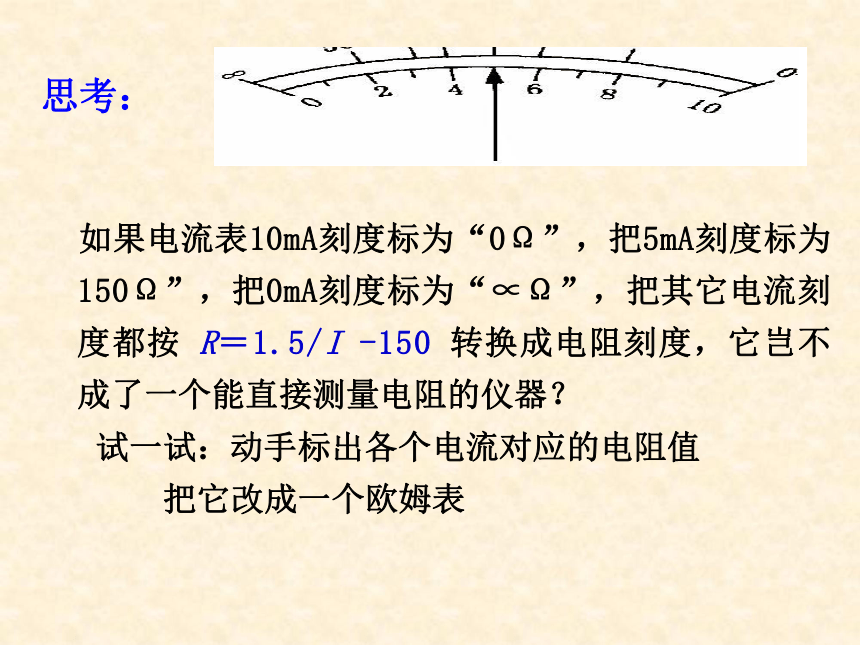

如果电流表10mA刻度标为“0Ω”，把5mA刻度标为150Ω”，把0mA刻度标为“∝Ω”，把其它电流刻度都按 R＝1.5/I -150 转换成电阻刻度，它岂不成了一个能直接测量电阻的仪器？
试一试：动手标出各个电流对应的电阻值
把它改成一个欧姆表思考：欧姆表的原理I=02、欧姆表原理——闭合电路欧姆定律
R内=Rg+r+R1改变Rx ，电流Ix 随之改变，Rx 与 Ix 一一对应。（3）测量电阻与内阻的关系 Rx =( -1)* R内 E=Ig R内= I（R内+R测) 10mA×150? = I（150+R测) 4/3 200 4/3 504 600 4 450 5 750 5 60010 1500 10 1350总结一下规律 ____________________________ 标出各个电流对应的电阻值把它改成一个欧姆表说明：１、欧姆表使用时，表盘的刻度不均匀，最左边为无穷大最右边为０ zx、xk
２、欧姆表的电流是红电流流进，黑电流流出欧姆表A甲乙丙R1R2AAAA1
2 3 二、多用电表

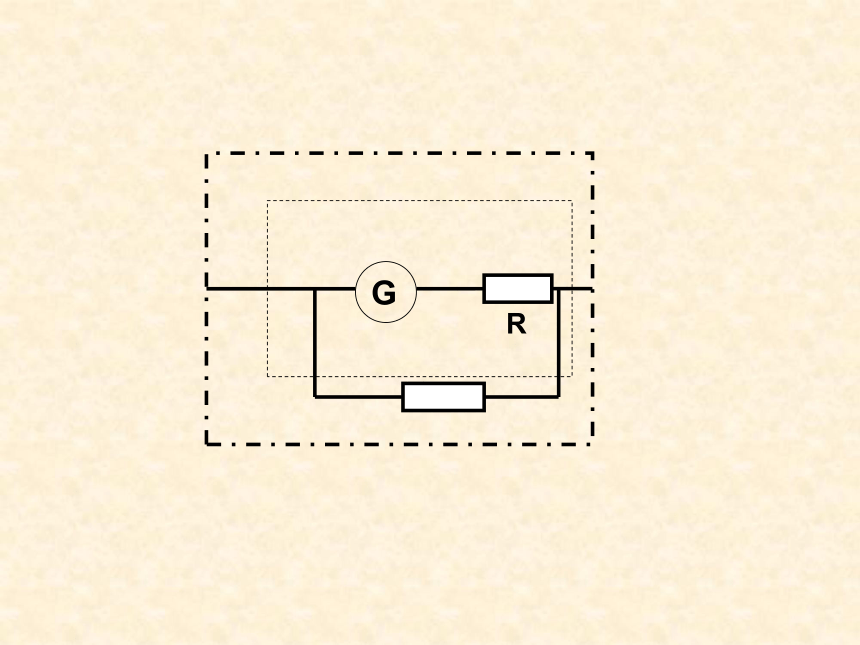

讨论一下，这个多用电表的电路图是怎样的？请对照两个图，把它在下图基础上画出来。
1
2 3 AA甲乙丙R1R2AA认识多用电表问题1.开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?2.在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为电流表
3、4为欧姆表，
5、6为电压表 电流：1大
电压：6大
