课件13张PPT。第六节 变压器 在我们使用的各种用电器中，所需的电源电压各不相同，而日常照明电路的电压是220V，那么如何解决这一问题呢？生活中需要各种电压需改变电压，以适应各种不同电压的需要。变压器形形色色的变压器城乡变压器各式变压器可拆式变压器变电站的大型变压器学法指导：阅读教材55-58页，思考回答以下问题，时间：12分钟1.变压器是一种什么设备？它由哪些部分组成？什么线圈叫原线圈、副线圈？◆
2.在原线圈输入交变电流，在副线圈为什么有交变电流的输出？（变压器的工作原理）若在原线圈输入恒定电流，在副线圈有电流的输出吗？◆
3.什么变压器叫理想变压器？理想变压器的原、副线圈两端的电压之比与线圈的匝数有什么定量关系？如何理解这种定量关系？◆
4.理想变压器的输入功率和输出功率有什么关系？结合以上知识点分析理想变压器原副线圈的电流跟它们的匝数成什么关系？◆

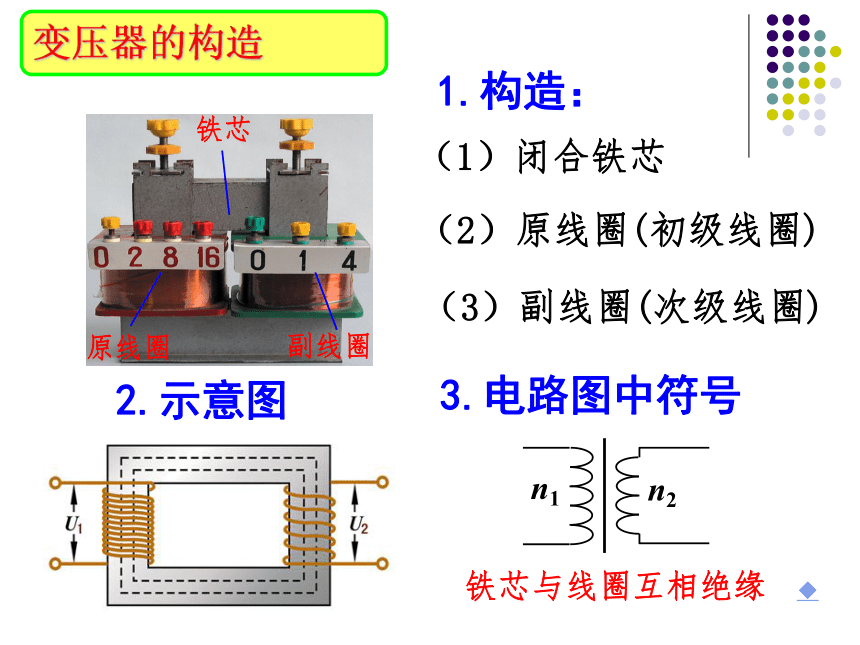

2.示意图变压器的构造铁芯原线圈副线圈3.电路图中符号铁芯与线圈互相绝缘1.构造：（1）闭合铁芯 （2）原线圈(初级线圈)（3）副线圈(次级线圈)◆变压器的工作原理原线圈
接交流电在铁芯中产生变化的磁通量在铁芯中产生变化的磁通量副线圈
有交流电原线圈产生感应电动势副线圈产生感应电动势◆无磁损无铜损无铁损理想变压器的特点：理想变压器模型——没有能量损失的变压器 实际上变压器的效率都是比较高的，特别是电力设备中的巨大变压器，在满负荷工作时效率可以达到97%～99%，所以理论研究时我们把它当成100%（理想变压器）是没有问题的。 理想变压器也是一个理想化模型。根据法拉第电磁感应定律得：原、副线圈中产生的感应电动势分别是：E1=n1??/ ?tE2=n2??/ ?t若不考虑原副线圈的内阻有
U1=E1
U2=E2 1、n2 >n1 U2>U1——升压变压器2、n2 注：此公式无论副线圈一端是空载还是有负载，都是适用的。理想变压器原副线圈的电压跟它们的匝数成正比◆理想变压器输入功率等于输出功率即: U1I1=U2I2P入= P出理想变压器的变流规律理想变压器原副线圈的电流跟它们的匝数成反比此公式只适用于一个副线圈的变压器一、变压器的构造
1．示意图
2．电路图中符号
3．构造：二、变压器的工作原理：
1、互感现象：原、副线圈中由于有交变电流而发生
的互相感应现象
2、能量转化：电能→磁场能→电能
3、理想变压器 P入＝P出三、理想变压器的变压规律
U1/U2=n1/n2四、理想变压器的变流规律：
I1/I2=n2/n1 小结1． (　双选　)对理想变压器，下列说法中正确的是(　　)
A．原线圈的输入功率，随着副线圈的输出功率增大而增大
B．原线圈的输入电流，随副线圈的输出电流增大而增大
C．原线圈的电流，不随副线圈的输出电流变化而变化
D．当副线圈的电流为零时，原线圈的电压也为零
2. (　单选　)如图在理想变压器铁芯上、下分别绕有匝数n1＝800和n2＝200的两个线圈，上线圈两端与u＝51sin 314t V的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数是(　　)
A．2.0 V　　 B．9.0 V
C．12.7 V D．144.0 V
AB当堂测试B3.如图所示，一台有两个副线圈的变压器，原线圈匝数n1＝1100 匝．接入电压U1＝220 V的电路中．
(1)要求在两个副线圈上分别得到电压U2＝6 V，U3＝110 V，它们的匝数n2，n3分别为多少？
(2)若在两副线圈上分别接上“6 V 20 W”“110 V 60 W”的两个用电器，原线圈的输入电流为多少？
