4.4 光的折射(共24张PPT) 人教版 八年级上册

(共24张PPT)
第四章 光现象
光的折射
复习
光的直线传播的条件是什么？
光在同种均匀介质中沿直线传播
思考：光从一种透明介质射入另一种透明介质中，光会如何传播？
筷子怎么折断了？
我们发现：光从一种透明介质射入另一种透明介质中，光会发生偏折。
光射入水时的折射现象。请注意，水面还同时发生反射现象

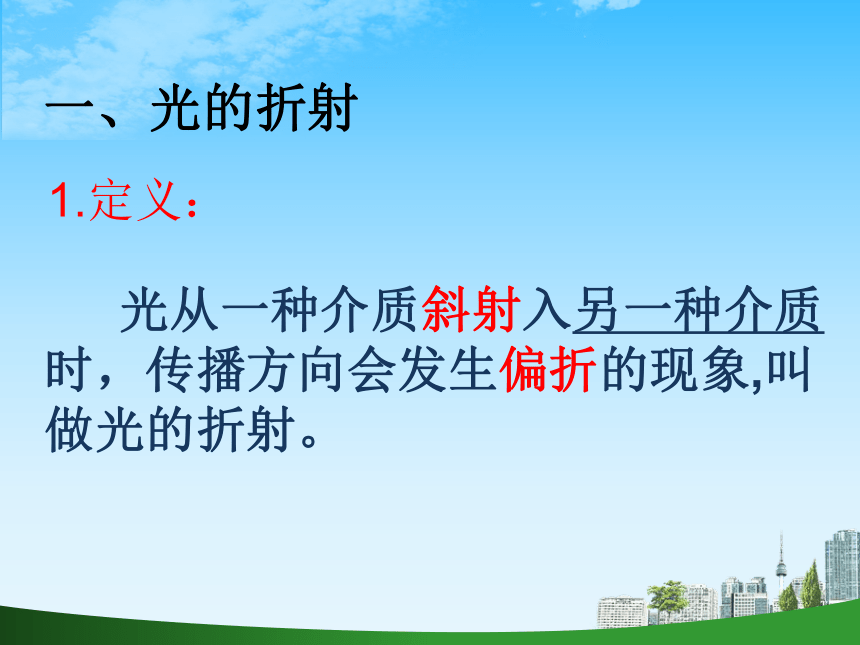

一、光的折射
光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象,叫做光的折射。
1.定义：
空气
玻璃
入射光线
折射光线
法线
入射角
折射角
基本概念
入射点O
2.认识光的折射中的基本概念
实验：探究光折射时的特点
我们分别从光线和角的角度来观察光折射时的特点
3.光的折射特点
结论1：
光线从空气斜射入其他介质中， 折射光线像法线偏折， 折射角小于入射角；
思考1：入射角和折射角之间有什么关系？
思考2：如果入射角发生变化折射角有什么变化？
结论2：当入射角增大时，折射角也增大；当入射角减小时，折射角也减小。
思考3：如果光线从空气中垂直入射入水中，光线又会有什么变化？
结论3：当光线从空气垂直射入水中时，光的传播方向不变。
光的折射规律
光线从空气斜射入其他介质中， 折射光线像法线偏折， 折射角小于入射角；
当入射角增大时，折射角也增大；当入射角减小时，折射角也减小；
当光线从空气垂直射入水中时，光的传播方向不变。
思考4：光从水中射向空气中折射光线又会向哪里偏折？
我们发现，光发生折射时，光路是可逆的。
二、生活中的折射现象
插入水中的筷子会怎么样？
法线
筷子反射的光线在水面处发生折射后进入眼睛
二、生活中的折射现象
讨论：怎样才能叉到鱼
思考：
潜水员在水中看岸上的树会怎样变化
水
空气
B
B’
眼睛
所以：
人从岸上看水中的物体或从水中看岸上的物体时，由于光的折射，人看到的都是位置比实际位置要高的虚像。
光经过不均匀的大气层发生了折射
海市蜃楼
光的折射
折射现象：当光从一种介质斜射入另一种介质时，传播方向发生偏折
折射规律
空气中的角大
在折射现象中，光路可逆
生活中的折射现象
课堂小结
光垂直入射时，传播方向不变
1．池水看起来比实际的要_________，这是由于光从________射入________时发生的________造成的，看到的是实际池底的________像．
课堂练习
浅
水
空气
折射
虚
2．在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A．“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B．“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C．“鱼”和“云”都是光的反射形成的虚像
D．“鱼”和“云”都是光的折射形成的虚像
B
3.一束光从一种均匀介质射入另一种均匀介质中，入射光线与法线的夹角叫 入射角，折射光线与法线的夹角叫折射角。下列说法正确的是（ ）
A .折射角一定小于入射角
B .折射角一定大于入射角
C .折射角一定等于入射角
D .光可能沿直线传播
D
思考：
为什么会出现这些现象？
