九年级物理19 章生活用电复习课

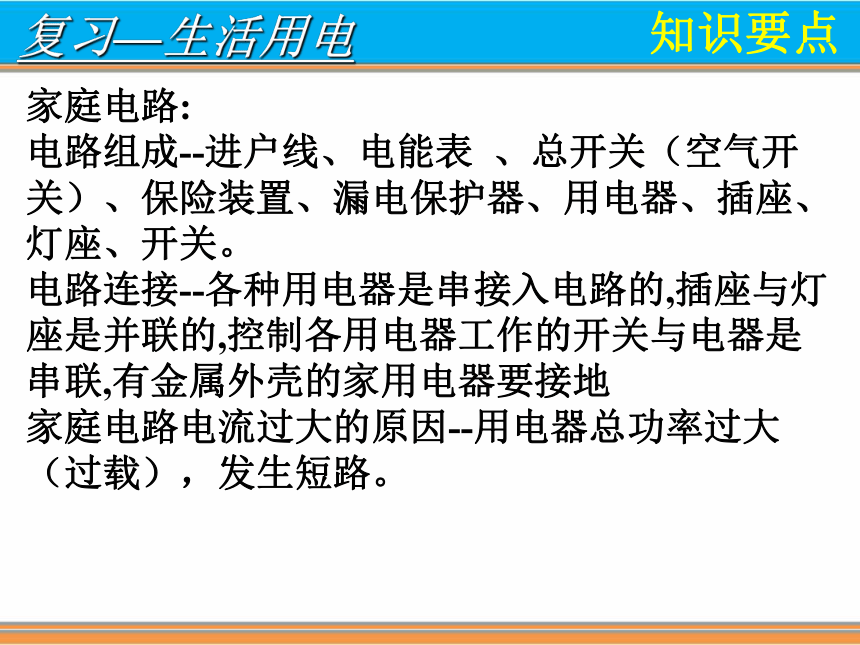

课件28张PPT。物理教师 徐英第19章 生 活 用 电家庭电路:
电路组成--进户线、电能表 、总开关（空气开关）、保险装置、漏电保护器、用电器、插座、灯座、开关。
电路连接--各种用电器是串接入电路的,插座与灯座是并联的,控制各用电器工作的开关与电器是串联,有金属外壳的家用电器要接地

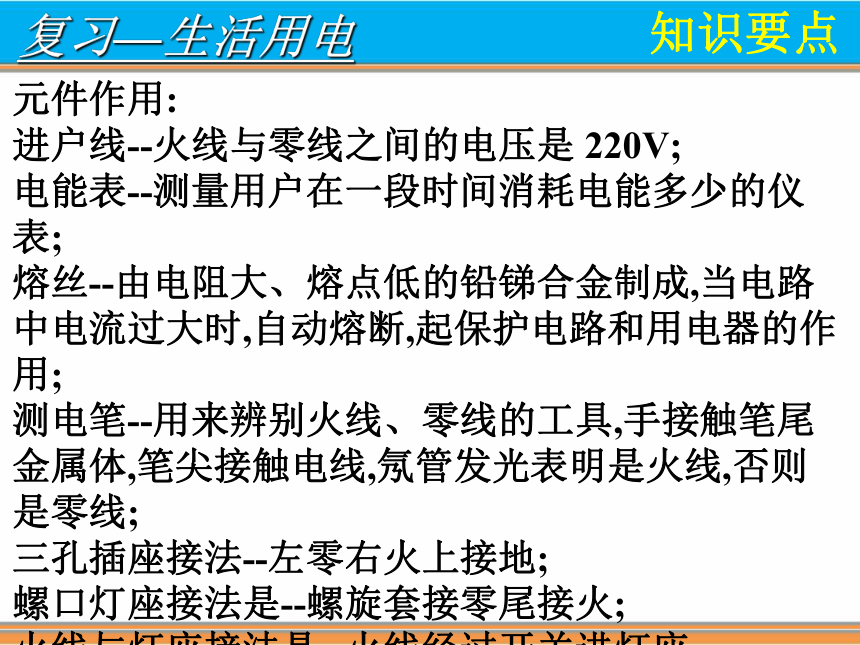

家庭电路电流过大的原因--用电器总功率过大（过载），发生短路。复习—生活用电知识要点元件作用:
进户线--火线与零线之间的电压是 220V;
电能表--测量用户在一段时间消耗电能多少的仪表;
熔丝--由电阻大、熔点低的铅锑合金制成,当电路中电流过大时,自动熔断,起保护电路和用电器的作用;
测电笔--用来辨别火线、零线的工具,手接触笔尾金属体,笔尖接触电线,氖管发光表明是火线,否则是零线;
三孔插座接法--左零右火上接地;
螺口灯座接法是--螺旋套接零尾接火;

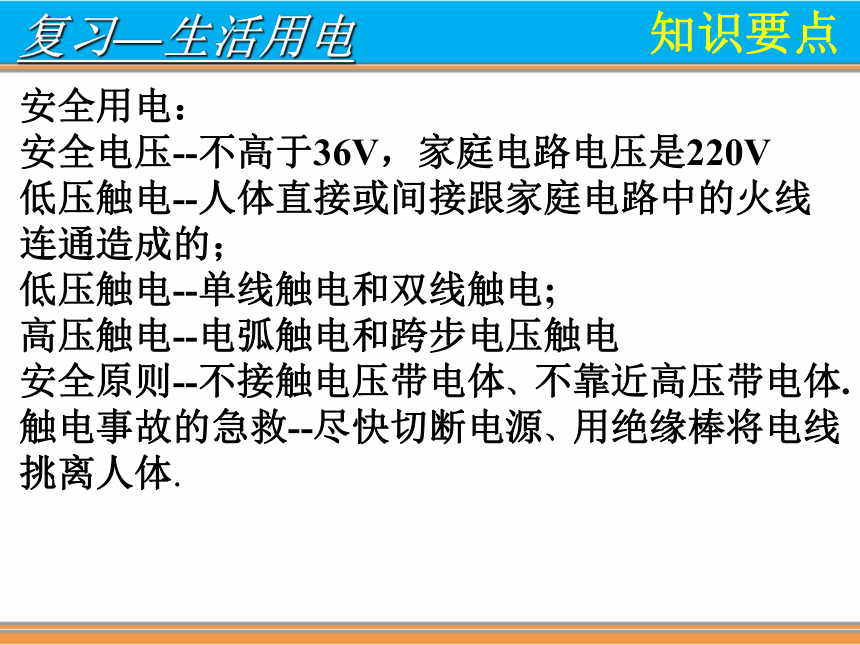

火线与灯座接法是--火线经过开关进灯座复习—生活用电知识要点安全用电：
安全电压--不高于36V，家庭电路电压是220V
低压触电--人体直接或间接跟家庭电路中的火线连通造成的；
低压触电--单线触电和双线触电;
高压触电--电弧触电和跨步电压触电
安全原则--不接触电压带电体、不靠近高压带电体.

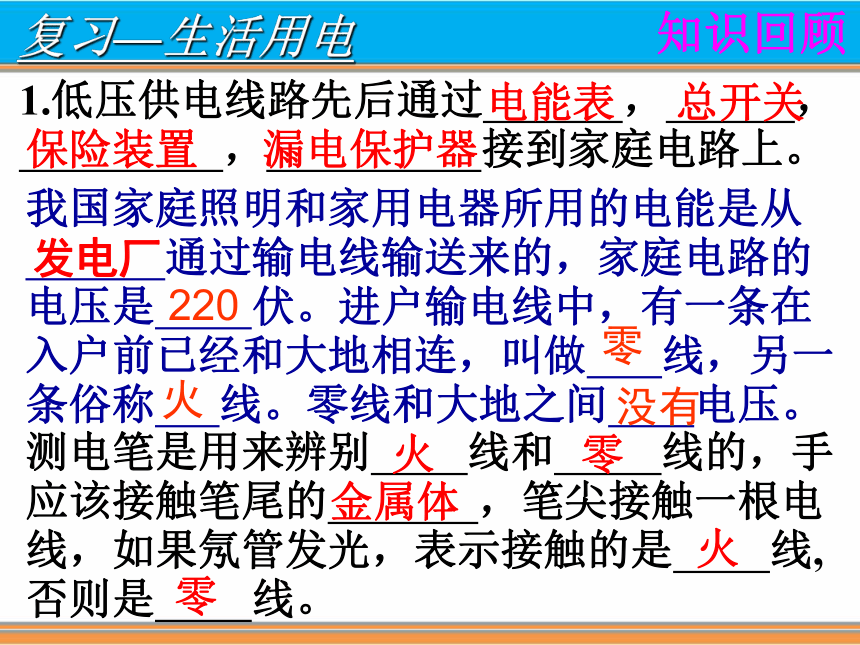

触电事故的急救--尽快切断电源、用绝缘棒将电线挑离人体.复习—生活用电知识要点复习—生活用电我国家庭照明和家用电器所用的电能是从
通过输电线输送来的，家庭电路的电压是 伏。进户输电线中，有一条在入户前已经和大地相连，叫做 线，另一条俗称 线。零线和大地之间 电压。220发电厂零火没有测电笔是用来辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线,否则是 线。火零金属体火零1.低压供电线路先后通过 ， ，

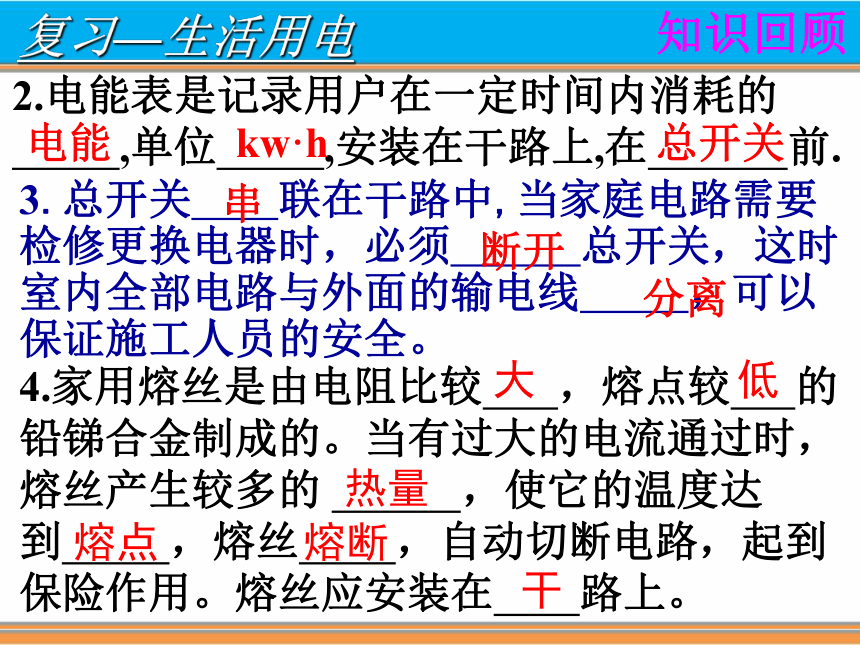

， 接到家庭电路上。电能表总开关保险装置漏电保护器知识回顾2.电能表是记录用户在一定时间内消耗的

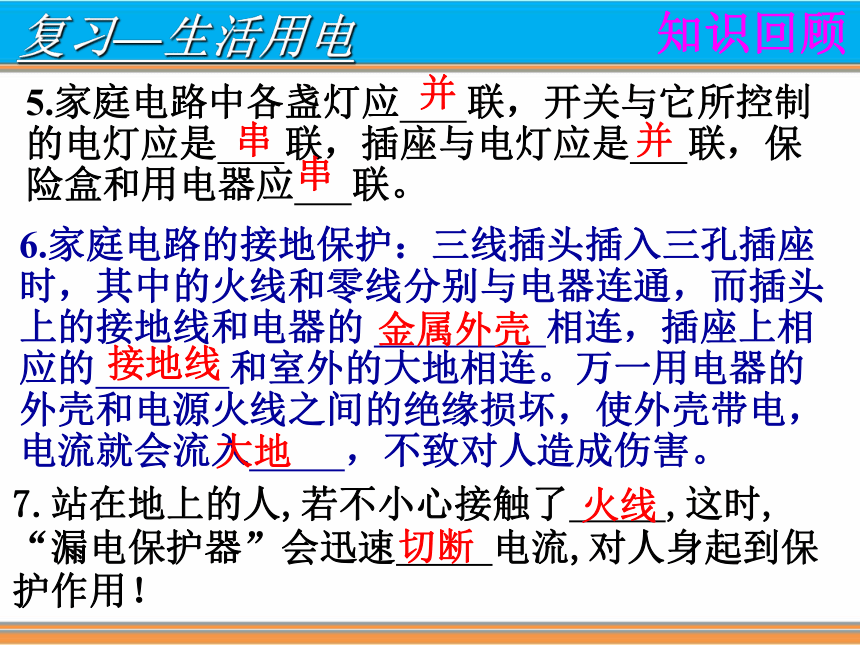

,单位 ,安装在干路上,在 前. 电能kw·h总开关3.总开关 联在干路中,当家庭电路需要检修更换电器时，必须 总开关，这时室内全部电路与外面的输电线 ，可以保证施工人员的安全。 串断开分离4.家用熔丝是由电阻比较 ，熔点较 的铅锑合金制成的。当有过大的电流通过时，熔丝产生较多的 ，使它的温度达到 ，熔丝 ，自动切断电路，起到保险作用。熔丝应安装在 路上。大低热量熔点熔断干知识回顾复习—生活用电5.家庭电路中各盏灯应 联，开关与它所控制 的电灯应是 联，插座与电灯应是 联，保险盒和用电器应 联。并串并串6.家庭电路的接地保护：三线插头插入三孔插座时，其中的火线和零线分别与电器连通，而插头上的接地线和电器的 相连，插座上相应的 和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入 ，不致对人造成伤害。金属外壳接地线大地7.站在地上的人,若不小心接触了 ,这时,

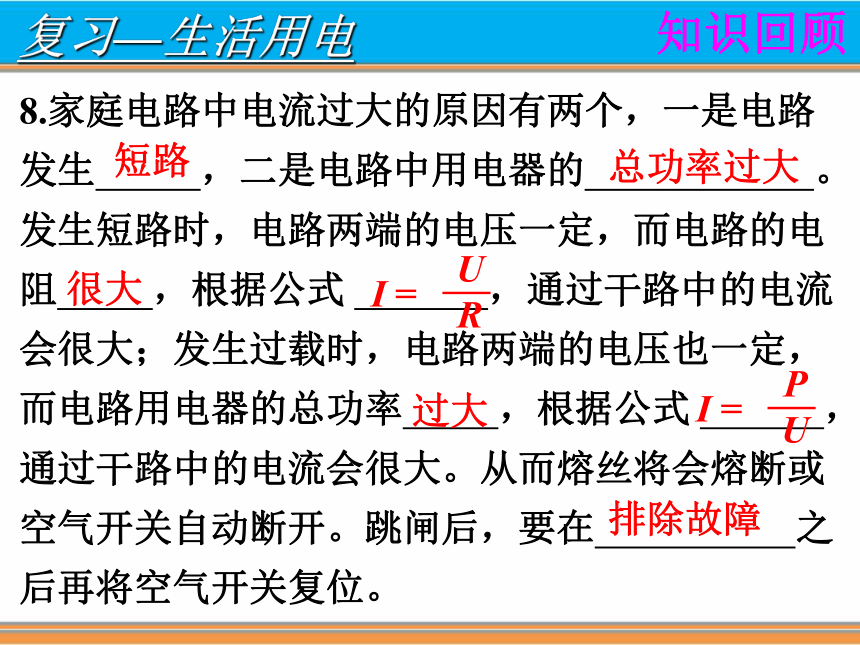

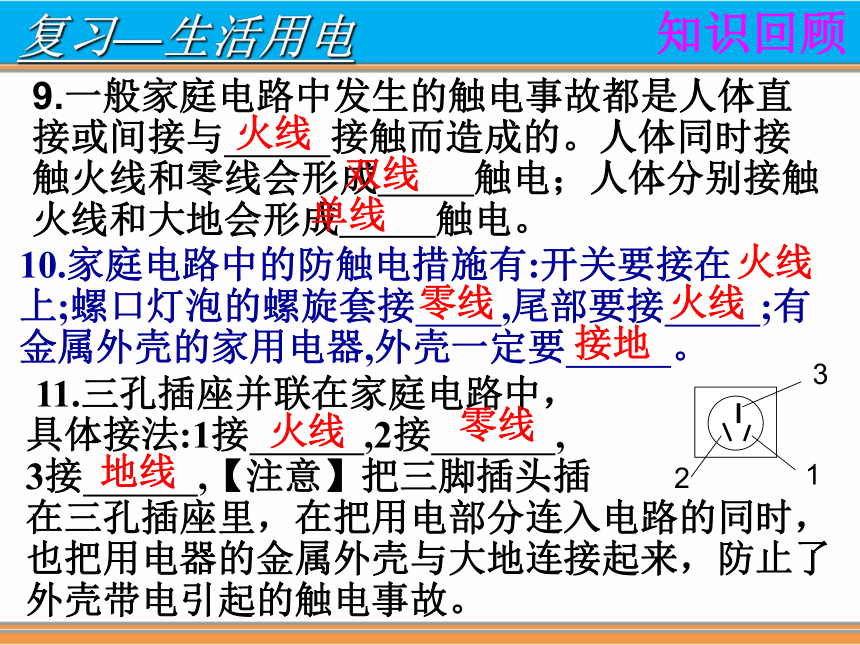

“漏电保护器”会迅速 电流,对人身起到保护作用！火线切断知识回顾复习—生活用电8.家庭电路中电流过大的原因有两个，一是电路发生 ，二是电路中用电器的 。发生短路时，电路两端的电压一定，而电路的电阻 ，根据公式 ，通过干路中的电流会很大；发生过载时，电路两端的电压也一定，而电路用电器的总功率 ，根据公式 ，通过干路中的电流会很大。从而熔丝将会熔断或空气开关自动断开。跳闸后，要在 之后再将空气开关复位。短路总功率过大很大过大排除故障知识回顾复习—生活用电9.一般家庭电路中发生的触电事故都是人体直接或间接与 接触而造成的。人体同时接触火线和零线会形成 触电；人体分别接触火线和大地会形成 触电。火线双线单线10.家庭电路中的防触电措施有:开关要接在 上;螺口灯泡的螺旋套接 ,尾部要接 ;有金属外壳的家用电器,外壳一定要 。火线零线火线接地知识回顾复习—生活用电 11.三孔插座并联在家庭电路中，
具体接法:1接 ,2接 ,
3接 ,【注意】把三脚插头插
在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。火线零线地线12.触电的急救：要么尽快 电源（打开控制开关）。要么用干燥的 将电线挑离人体，使触电人脱离电源，千万不能用手去拉触电人。13.高压触电分为高压 触电和 触电。雷电是大气中一种剧烈的 现象，要注意防雷。高大建筑的顶端都装有 ，高压输电铁塔上最上面有两条电线是 导线。雷雨时，人在开阔地行走，不要 雨伞或肩扛长的金属物，最好找一个低洼处， 蹲下，尽可能降低高度。电弧跨步电压放电避雷针防雷举着双脚并拢知识回顾复习—生活用电切断绝缘棒 1. 在家庭电路中，为了防止触电,必须把用电器的开关装在 线上，用电器的金属外壳必须 ，当发现用电器或电线失火时，必须先 ，然后再救火.2. 教室内日光灯正常工作的电压为 伏，日光灯与电风扇之间是 连接的（选填“串联”或“并联”），学校每月的耗电量用 表测量。 3.导线不通过用电器直接跟电源两
极连接,这样状态的电路叫做 。
电能表应连接在家庭电路的_____
上(选填“干路”或“支路”).如图人们用测电笔辨别火线和零线的两种使用方法中,正确的是 。 火接地切断电源220串联电能短路干路甲图课堂练习复习—生活用电4.某家庭部分电路可简
化成图1所示的情况，
当灯泡、电视和台灯三
个用电器均工作时，它
们之间的连接方式是（ ）
A．串联 B．并联
C．电视与台灯串联后再与灯泡并联
D．灯泡与台灯串联后再与电视并联 [解析] 本题考查的是了解家庭电路中各用电器之间的连接方式，因为它们可以独立工作，且电压达到220V，所以都是并联。B课堂练习复习—生活用电5.某同学家室内的电灯均正常工作，当他把“220V 11W”的节能台灯插头插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路 B．台灯插头处短路
C．台灯开关处短路 D．台灯灯头处短路D[解析] 本题考查的是家庭电路故障问题，接通之前电路正常，说明插座没有短路；将台灯插头插入插座后，电路没有变化，说明插头是正常的；但是再把开关闭合，室内电灯全部熄灭，所以是台灯灯头处短路.实际上开关短路将导致开关始终闭合，即插头插入插座后灯立即亮起。课堂练习复习—生活用电6.下列几种情况，符合安全用电原则的是（ ）[解析]本题综合考查了测电笔的使用、家庭电路的连接及安全用电等问题，使用测电笔时手要和金属体笔尾接触；电视天线与电线接触容易将电导入金属外壳，发生触电事故；而在高压线下放风筝也是危险的。C课堂练习复习—生活用电7.如图所示是小科家部分线路
连接图。当小科用测电笔接触
插座的右孔时，氖管发光，可
知右孔内的电线与进户线中的
线相连接；当闭合开关S，
灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“断路”或“短路”)。火断路8.某家用电器正常工作时，通过的电流大约为4A，该用电器可能是（ ）
A．电视机 B．电冰箱
C．洗衣机 D．空调机D课堂练习复习—生活用电9.如图右照明电路,闭合开关S后,发现
电灯L不亮,且保险丝没有熔断.某同
学用测电笔测试灯头的两根电线C、
D,发现这两处都能使测电笔的氖管发
光,再用测电笔测试火线A和零线B时,
氖管在测火线A时能发光,在测零线B
时不发光。那么可以判定故障是 。导线BD间断路10.下列四种情况中，人相对安全的是 （ ）B课堂练习复习—生活用电11. 关于家庭电路，下列说法正确的是（ ）
A．空气开关“跳闸”不一定是出现了短路
B．电灯的开关必须接在零线与电灯之间
C．工作时的电冰箱和电视机可以是串联的
D．工作的用电器越多，总电阻越大12. 家庭电路中安装熔断器（其中安装熔丝、俗称“保险丝”），它的作用是（ ）
A．当电压过高时自动切断电路
B．当发生触电时自动切断电路
C．当用电器发生漏电时自动切断电路
D．当电路中电流过大时自动切断电路AD课堂练习复习—生活用电13.王老师的新家买了250W的电视机，300W的洗衣机，200W的电冰箱，3800W的空调机，250W的电脑，1500W的电饭锅，2000W的电磁炉各一台，25W节能灯8盏。请为王老师选择一种合适的电能表（ 　）
A.220V 5(10)A　 B.220V 15(30)A　　　C.220V 20(40)A D.220V 30(60)AC14.家中的洗衣机、冰箱等家用电器大多使用三线插座，这是因为如果不接地线 ( )
A．会浪费电 B．这些电器不能正常工作
C．会缩短这些电器的使用寿命
D．人接触这些电器会有触电的可能D课堂练习复习—生活用电15.图中是一些人在生活用电中的几种做法，其中正确的是( )B16.在家庭电路中,以下会引起熔丝熔断的是( )
A.用测电笔接触火线
B.连接电路时,误将火线与零线接通
C.将开关用导线接通
D.电路中零线断路B课堂练习复习—生活用电17. 如图下所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。课堂练习复习—生活用电18.小明在生活中观察家里洗衣机
的插头.（1）如图，他发现自己
家洗衣机用的是三脚插头,其铭牌
上标有“10A 250V”字样，其中的
“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？
[解析](1)“10A”表示此插头允许通过的最大电流
(2)它的好处是,插插头时能使家用电器的金属外壳先接地,拔插头时能使金属外壳后离开地线,即使家用电器因绝缘不好“漏电”,人也不会触电. 课堂练习复习—生活用电19.自动空气开关在家庭电路中的主要作用是( )
A.电路发生短路时自动切断电路
B.保证电路的电压不变
C.保证电路的电阻不变
D.保证电路的电流不变20.小明在学习了“生活用电”一章知识后，归纳了几点正确的是( )
A.在家庭电路中安装漏电保护器能节省电能
B.安全用电原则是:不接触高压带电体、不靠近低压带电体
C.电灯的开关必须接在火线与电灯之间
D.使用测电笔时，必须用手接触笔尾金属体AD课堂练习复习—生活用电21.下列说法错误的是（ ）
A.电灯的开关，应接在火线和电灯之间
B.更换灯泡时，先断开开关
C.使用大功率的用电器时，应将用电器的金属外壳接地
D.选用电阻小、熔点低的合金丝作保险丝D22.下列说法中错误的是（ ）
A.发现有人触电时，应尽快切断电源
B.螺口灯座的螺旋套应接在零线上
C.熔丝熔断后，可以用较细的铜丝来替代
D.家庭电路中要安装熔断器或空气开关C课堂练习复习—生活用电23.下图所示的四个家庭电路，正确的是( )A B C DC24.下列做法中符合安全用电原则的是（ ）D课堂练习复习—生活用电25.关于家庭电路，下列说法正确的是（ ）
A.电能表是用来测量电路消耗电能的仪表，应安装在总开关之前
B.电热毯内的电阻丝断了，只需要将断头处接上后仍可安全使用
C.当电路因故障导致保险装置断开时，只需要更换保险丝或使空气开关复位
D.家用电器或电线着火时，首先应立即灭火26.家庭电路中保险丝被烧断。可能的原因（ ）
A.电路中出现断路
B.电路中某盏灯的开关接触不良
C.保险丝选用的太粗
D.电路中同时使用的用电器的总功率过大AD课堂练习复习—生活用电27.如图所示的甲、乙
两个电路中，开关闭
合后，电线燃烧起来
，甲产生的原因是
________________。乙产生的原因是________。






28、小星触摸电冰箱门时感到手“麻”，表中列出小星对造成手“麻”原因的四种猜想，你认为其中猜想是合理的____（填写序号）用电器总功率过大短路C课堂练习复习—生活用电29.如图电路，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路。30、请将带开关的螺丝口灯泡和三孔插座正确接入图中的电路中。课堂练习复习—生活用电复习—生活用电动手动脑复习本章内容
