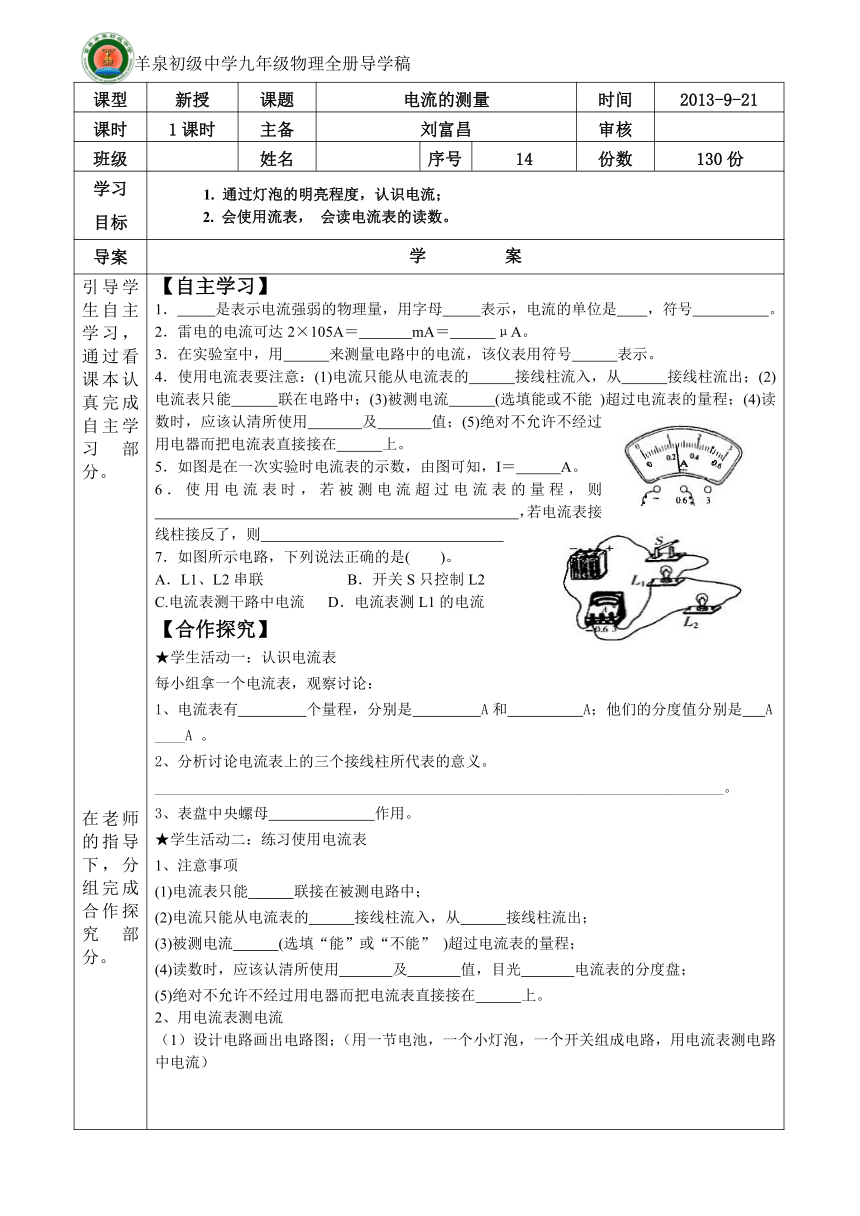

15.4 电流的测量 导学案

羊泉初级中学九年级物理全册导学稿
课型 新授 课题 电流的测量 时间 2013-9-21
课时 1课时 主备 刘富昌 审核
班级 姓名 序号 14 份数 130份
学习目标 1. 通过灯泡的明亮程度，认识电流；2. 会使用流表， 会读电流表的读数。
导案 学 案
引导学生自主学习，通过看课本认真完成自主学习部分。在老师的指导下，分组完成合作探究部分。理解记忆练习巩固。 【自主学习】1． 是表示电流强弱的物理量，用字母 表示，电流的单位是 ，符号 。2．雷电的电流可达2×105A＝ mA＝ μA。3．在实验室中，用 来测量电路中的电流，该仪表用符号 表示。4．使用电流表要注意：(1)电流只能从电流表的 接线柱流入，从 接线柱流出；(2)电流表只能 联在电路中；(3)被测电流 (选填能或不能 )超过电流表的量程；(4)读数时，应该认清所使用 及 值；(5)绝对不允许不经过用电器而把电流表直接接在 上。5．如图是在一次实验时电流表的示数，由图可知，I＝ A。6．使用电流表时，若被测电流超过电流表的量程，则 ，若电流表接线柱接反了，则 7．如图所示电路，下列说法正确的是( )。A．L1、L2串联 B．开关S只控制L2C.电流表测干路中电流 D．电流表测L1的电流【合作探究】★学生活动一：认识电流表每小组拿一个电流表，观察讨论：1、电流表有 个量程，分别是 A和 A；他们的分度值分别是 A____A 。2、分析讨论电流表上的三个接线柱所代表的意义。___________________________________________________________________________。3、表盘中央螺母 作用。★学生活动二：练习使用电流表1、注意事项(1)电流表只能 联接在被测电路中；(2)电流只能从电流表的 接线柱流入，从 接线柱流出；(3)被测电流 (选填“能”或“不能” )超过电流表的量程；(4)读数时，应该认清所使用 及 值，目光 电流表的分度盘；(5)绝对不允许不经过用电器而把电流表直接接在 上。2、用电流表测电流（1）设计电路画出电路图；（用一节电池，一个小灯泡，一个开关组成电路，用电流表测电路中电流）（2）按照电路图组装电路；（3）测出电路中电流。【知识整合】1、表示电流强弱的物理量是_____。用字母____表示，国际单位_____，符号____，常用单位_____、_____，符号____、_____。1A=______mA=________μA。2、电流表的使用(1)电流表只能 联接在被测电路中；(2)电流只能从电流表的 接线柱流入，从____接线柱流出；(3)被测电流 (选填“能”或“不能” )超过电流表的量程；(4)读数时，应该认清所使用 及 值，目光 电流表的分度盘；(5)绝对不允许不经过用电器而把电流表直接接在 上。【反馈评价】1、电流表示电流的强弱。 单位是 符号是（ ）、还有毫安（mA）、微安（μA）；
1A= mA，1mA= μA。
2、电流表有两个量程：分别是 （每小格 A） （每小格 A）3.一台家用小型（47厘米）彩色电视机正常工作时，通过它的电流强度与下列哪一组数据最接近（ ）A．18A　　　　　B．1．8A 　?C．180 mA　　　 D．18 mA4.如下图所示，甲电流表的读数是 A，乙电流表的读数是 A5．在图所示的四幅电路中，电流表能够测灯L1电流的是（ ）【中考宝典】（选作）★请你设计一个电路图，要求将L1、L2并联，开关S1作总开关，S2控制灯L2，电流表测A1测干路电流，电流表A2测L1所在支路电流，请按要求将下图中所画的实物连接好，并根据实物图画出电路图。
教后（学习）反思
