第一节 家庭电路
R·九年级下册
第十九章 生活用电

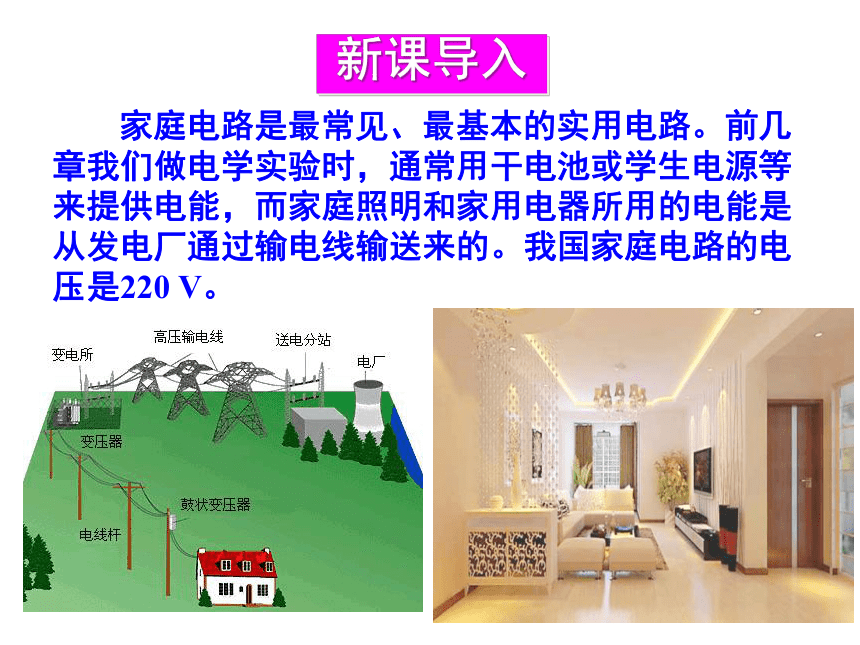

家庭电路是最常见、最基本的实用电路。前几章我们做电学实验时，通常用干电池或学生电源等 来提供电能，而家庭照明和家用电器所用的电能是 从发电厂通过输电线输送来的。我国家庭电路的电 压是220 V。
新课导入

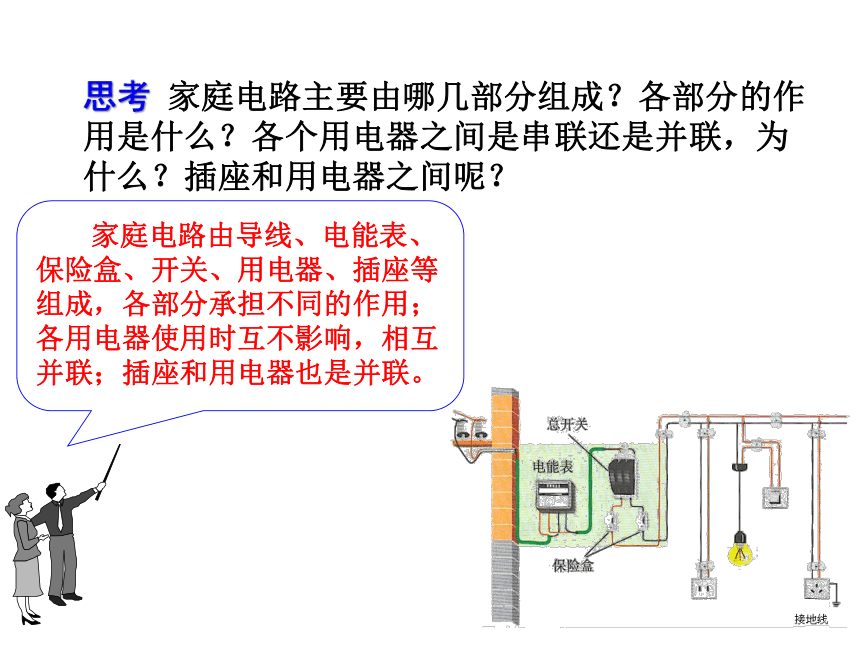

思考 家庭电路主要由哪几部分组成？各部分的作用是什么？各个用电器之间是串联还是并联，为什么？插座和用电器之间呢？
家庭电路由导线、电能表、保险盒、开关、用电器、插座等组成，各部分承担不同的作用；各用电器使用时互不影响，相互并联；插座和用电器也是并联。

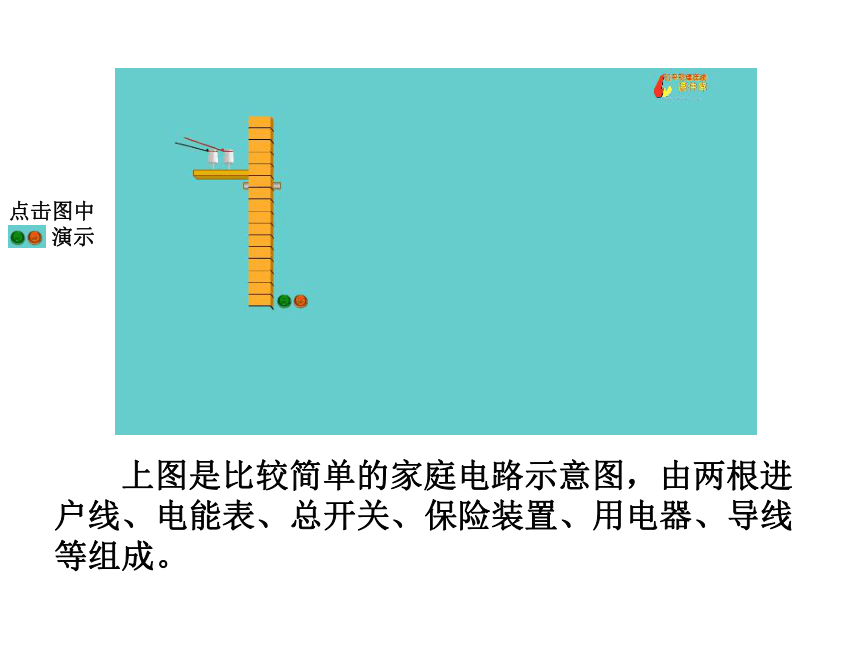

上图是比较简单的家庭电路示意图，由两根进 户线、电能表、总开关、保险装置、用电器、导线 等组成。
点击图中
演示

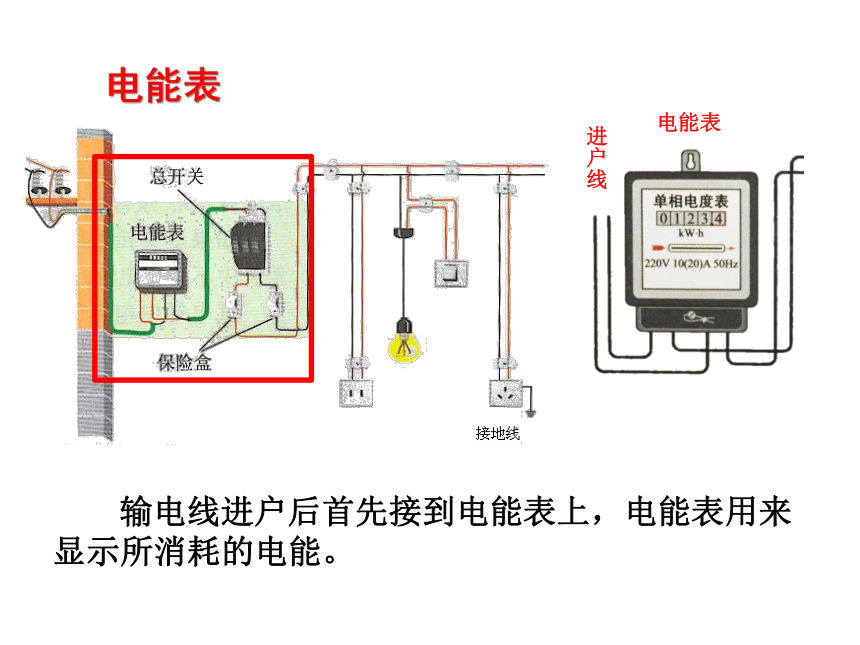

输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。
电能表
进户线
电能表

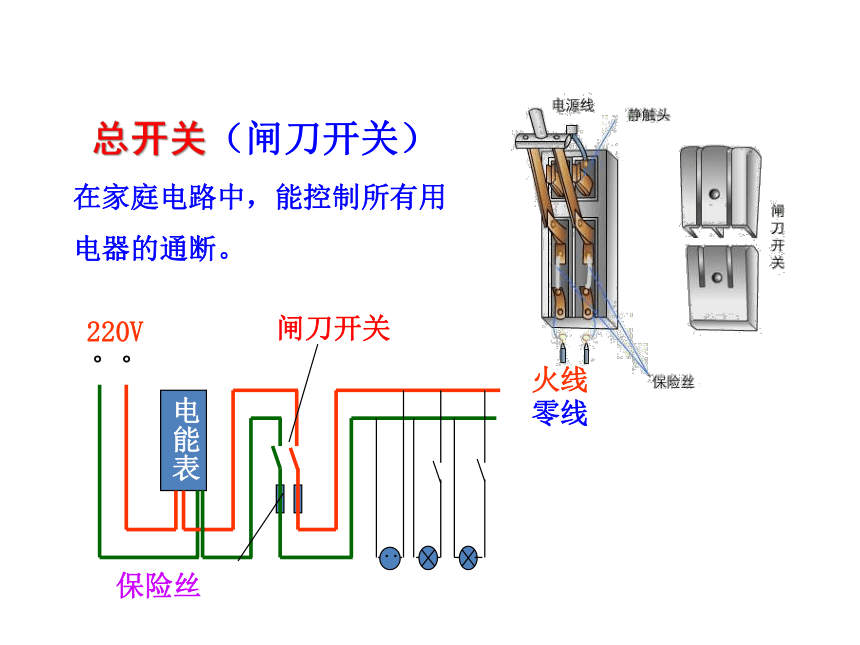

总开关（闸刀开关）
在家庭电路中，能控制所有用电器的通断。
220V
..
。
。
火线
零线
电能表
保险丝
闸刀开关
电能表
进户线

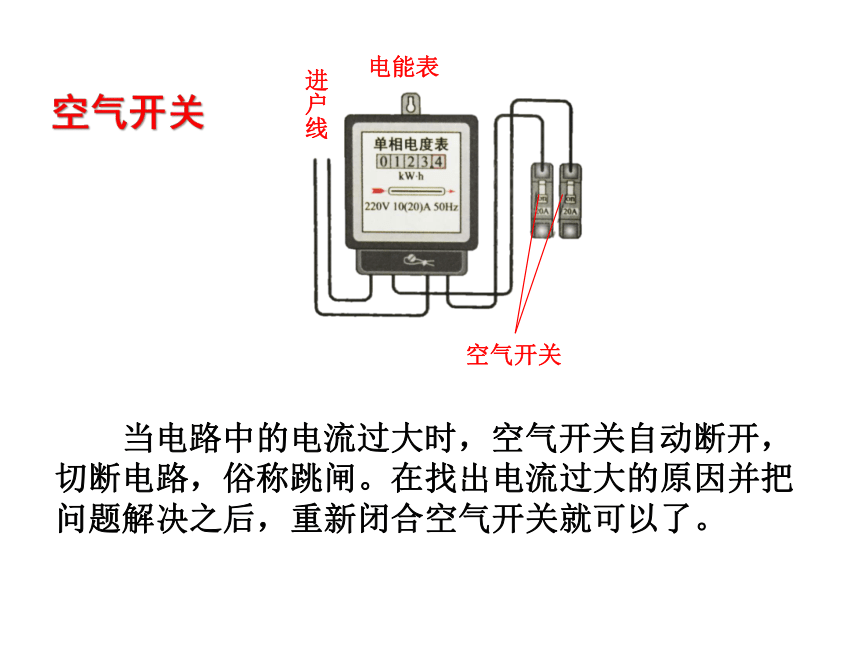

空气开关
当电路中的电流过大时，空气开关自动断开， 切断电路，俗称跳闸。在找出电流过大的原因并把 问题解决之后，重新闭合空气开关就可以了。
空气开关
火线
零线
进户线

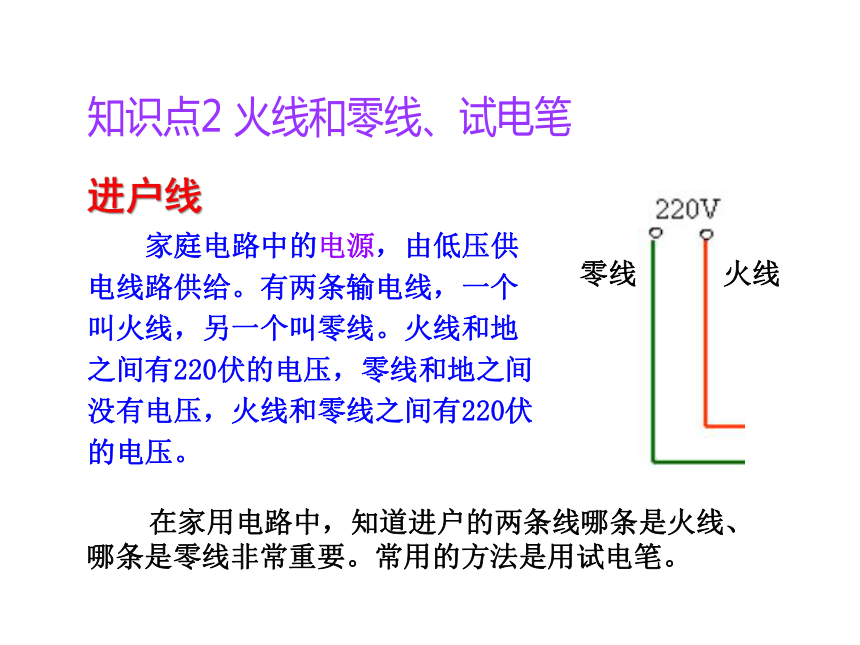

家庭电路中的电源，由低压供电线路供给。有两条输电线，一个叫火线，另一个叫零线。火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。
在家用电路中，知道进户的两条线哪条是火线、哪条是零线非常重要。常用的方法是用试电笔。

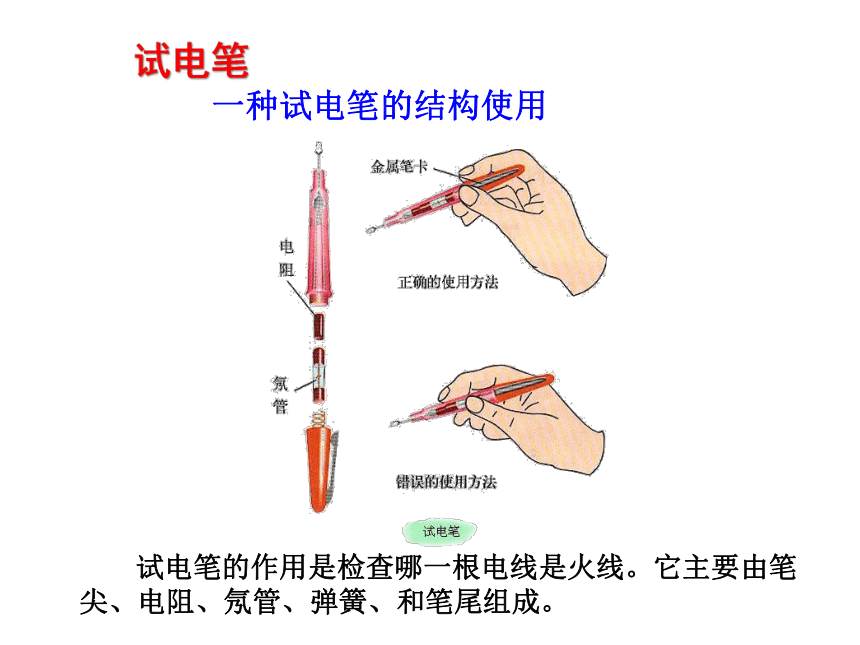

一种试电笔的结构使用
试电笔
试电笔的作用是检查哪一根电线是火线。它主要由笔尖、电阻、氖管、弹簧、和笔尾组成。
使用时，手指按住笔卡，用笔尖接触被测的导线（手指千万不能碰到笔尖）。
一种试电笔的结构使用
试电笔
试电笔中电阻的作用十分重要。氖管发光只需很小的电流，所以要在试电笔的电路中串联一个很 大的电阻，约有一百万欧姆。由于电流很小，使用试电笔时尽管电流通过人体，也不会对人造成伤害。
另一种常见试电笔形状如螺丝刀如上图，使用时要用指尖抵住上端的金属帽。
另一种常见试电笔的结构和使用
试电笔接触发光的是火线，不发光的是零线。试电笔中的电阻起保护作用。
思考 如何使用试电笔辨别火线和零线？试电笔中的电阻作用是什么？
洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线（通常标有“L”字样)，一条接零线（标着“N”字样)，第三条线标着“E”，它是做什么用的？
这里面有三根线
三线插头
原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
接零线
接火线
接地线
①
②
③
万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
同学们知道漏电保护器的作用吗？
漏电保护器
如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。
图19.1-7 住宅户内配电系统
思考 图19.1-7是现在一般标准住宅户内配电系统方框图，同学们可以想一想：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
1、家庭电路中从进户线到用电器间应装总开关、电能表和熔断器，安装的正确顺序 （ ）
A、电能表、总开关、熔断器
B、闸刀开关、电能表、熔断器
C、闸刀开关、熔断器、电能表
D、熔断器、总开关、电能表
A
随堂演练
2.下列关于测电笔使用正确的是（ ）
A
B
B
3.如图是电热水器、洗衣机等用电器使用的三脚插座和插头，它们可以使用电器的外壳接地，这样做的目的是（ ）
A.延长使用寿命
B.使其正常工作
C.防止触电
D.节约用电
C
4.在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（ ）
D
通过这节课的学习活动，你有什么收获？
课堂小结
1.请用笔画线表示导线，将19.1-8 中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
课后习题
解答：如图所示.
.
.
.
.
.
2. 图19.1-9甲所示是小明常用的一 个插线板。他在使用中发现：插线板上的 指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
解答：如图所示.
.
.
3.你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？
解答：空气开关安装在电能表后.当电路中的电流过大时，空气开关自动断开，切断电路，起到保护电路的作用.
