人教版物理八年级上册《第5章透镜及其应用》课件

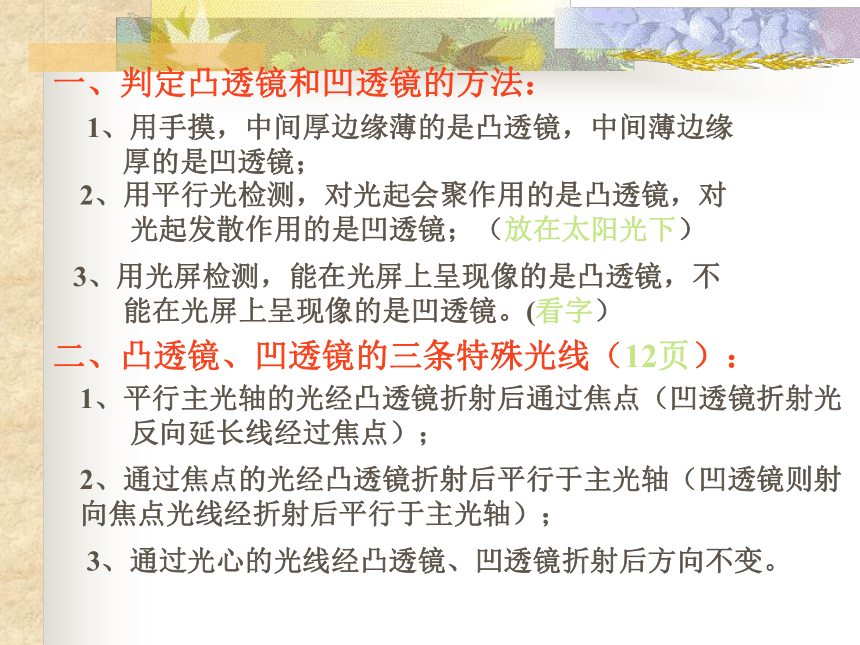

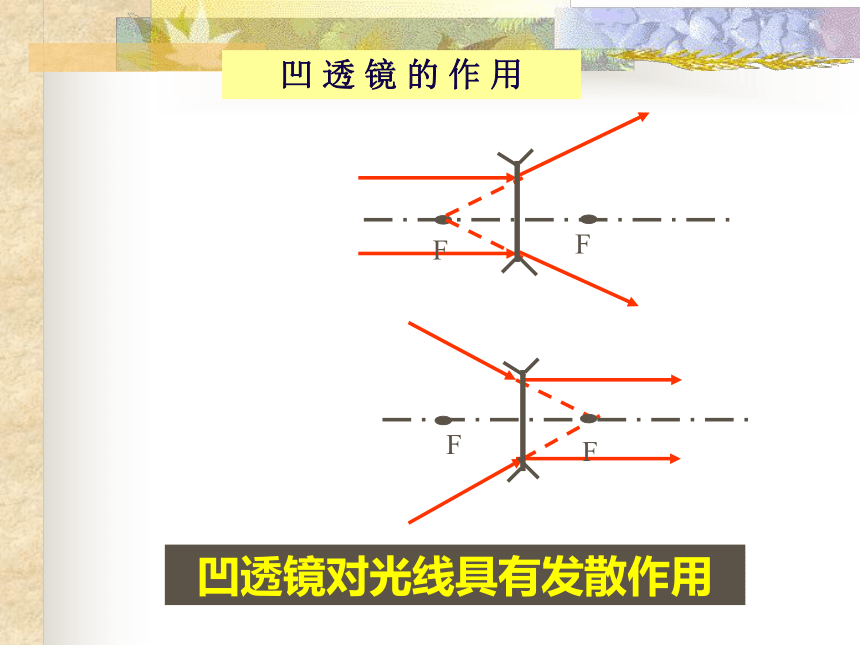

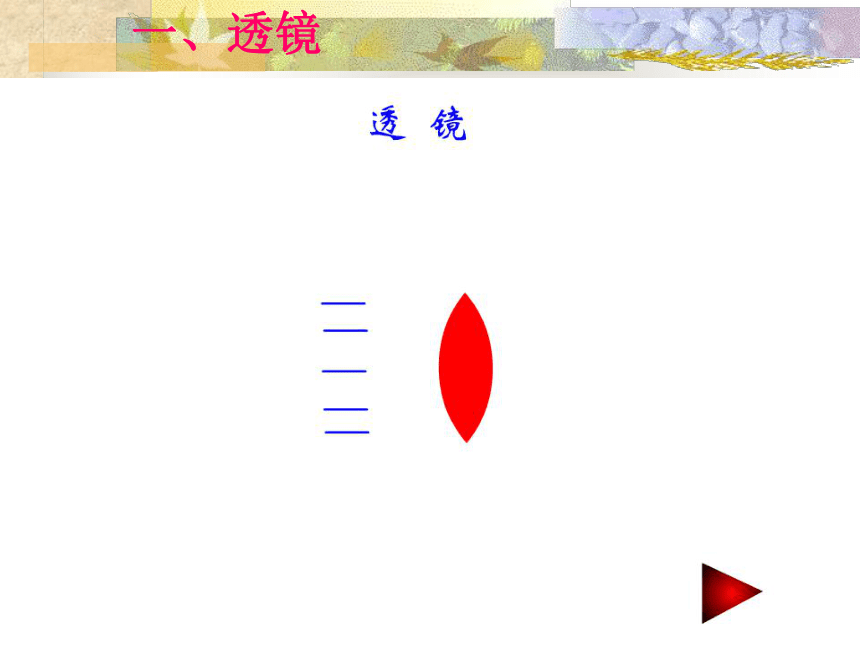

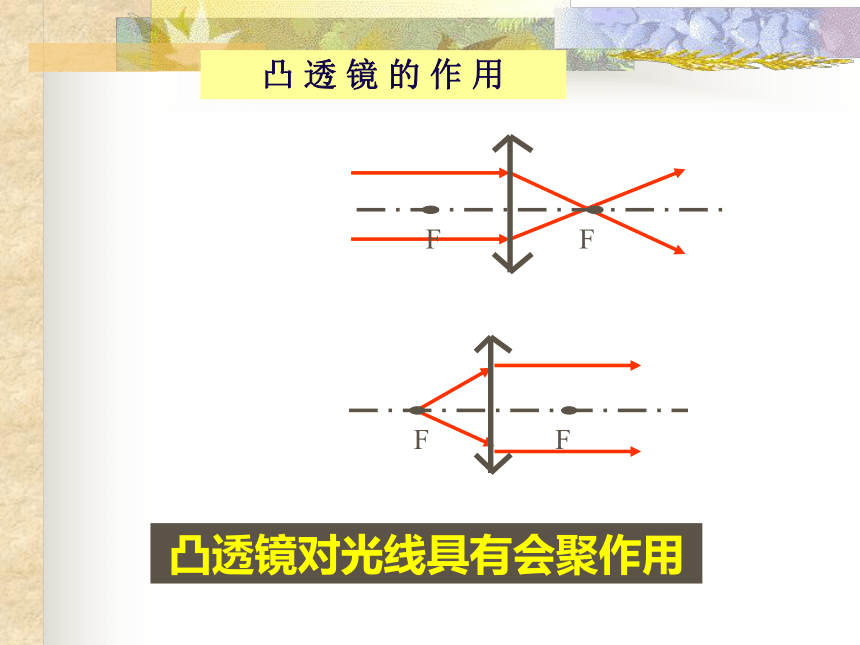

课件20张PPT。透镜及其应用安福县金田中学：刘柱和一、透镜凸 透 镜 的 作 用凸透镜对光线具有会聚作用凹 透 镜 的 作 用F凹透镜对光线具有发散作用F一、判定凸透镜和凹透镜的方法：二、凸透镜、凹透镜的三条特殊光线（12页）：
1、用手摸，中间厚边缘薄的是凸透镜，中间薄边缘
厚的是凹透镜；2、用平行光检测，对光起会聚作用的是凸透镜，对
光起发散作用的是凹透镜；（放在太阳光下）3、用光屏检测，能在光屏上呈现像的是凸透镜，不
能在光屏上呈现像的是凹透镜。(看字）1、平行主光轴的光经凸透镜折射后通过焦点（凹透镜折射光
反向延长线经过焦点）；2、通过焦点的光经凸透镜折射后平行于主光轴（凹透镜则射

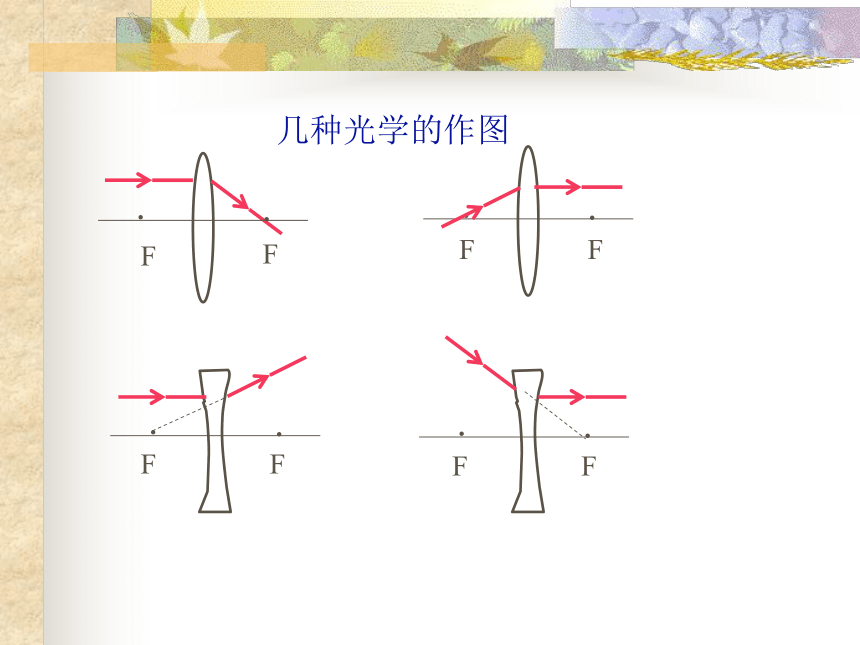

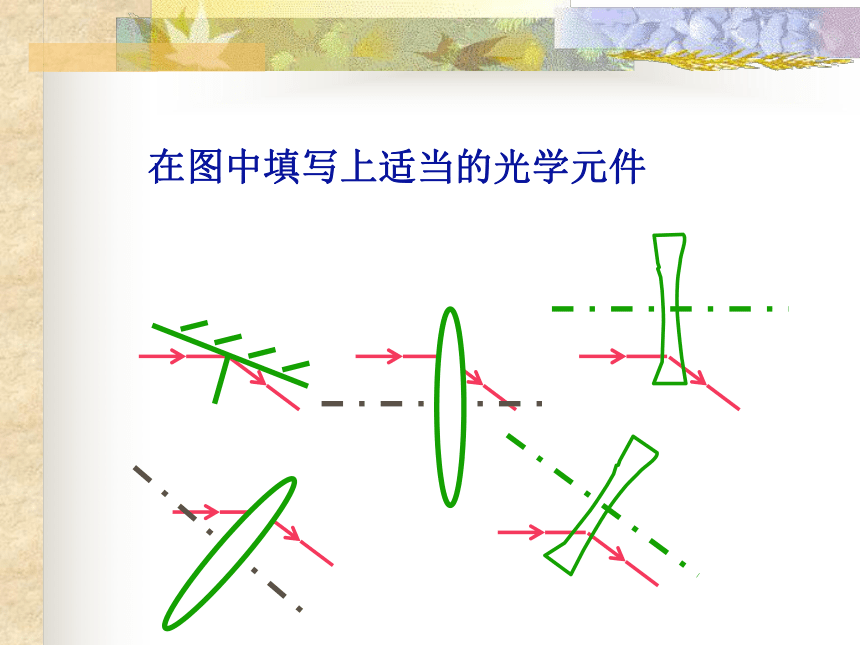

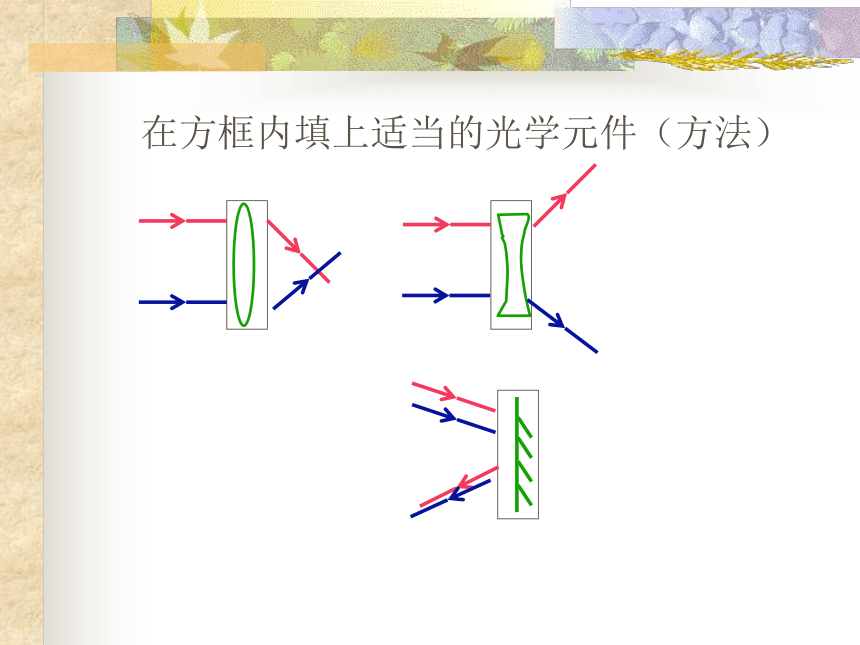

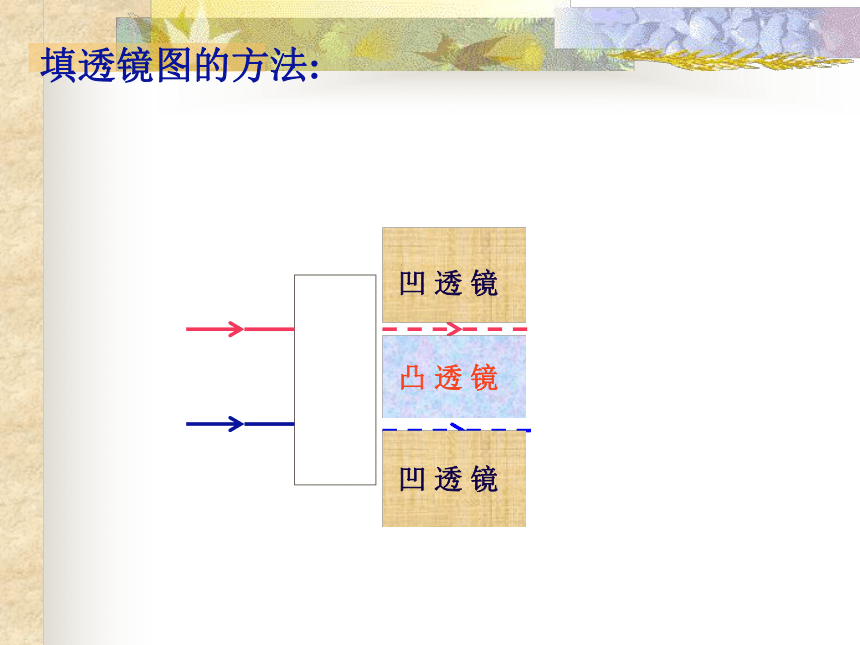

向焦点光线经折射后平行于主光轴）；3、通过光心的光线经凸透镜、凹透镜折射后方向不变。几种光学的作图FFFFFFFF在方框内填上适当的光学元件（方法）填透镜图的方法:凹 透 镜凹 透 镜凸 透 镜在图中填写上适当的光学元件三、研究凸透镜的成像规律一、凸透镜成像规律：1、一焦分虚实：U=f是成实像与虚像的分界点，
U>f成实像，U=f不成像， U 分界点，U>2f成缩小的实像，U=2f成等大的实
像，U<2f且U≠f可成放大的像。3、实像皆倒立，虚像皆正立。成实像时，物近像远
像变大；成虚像时，物近像近像变小。二、凹透镜对物体只能成正立、缩小的虚像。练习 1、 某同学做“凸透镜成像”实验时，把光屏移到离凸透镜16cm处，使在光屏上出现烛焰的倒立、放大、清晰的像，则该同学的凸透镜的焦距可能是（ ）
A、6cm B、8cm
C、12cm D、18cmA 在探究“凸透镜成像规律”的实验中，依次将点燃的
蜡烛、凸透镜、光屏放在————————的A、O、B位置光屏上得到清晰的烛焰的像，如图。
（1）将凸透镜向 移动，可以使烛焰的像清晰地
成在光屏的中央。
（2）此时所成的像是倒立 的实像。
（3）调节烛焰、凸透镜、光屏的中心在同一高度上，将
蜡烛向远离凸透镜的方向移动一段距离，调整光屏的位置
得到一个清晰的像，这个像与原来的相比将 。
（填变大、不变、变小）。
下缩小变小四、眼睛和眼镜五、显微镜和望远镜三、研究凸透镜的成像规律凸透镜成像的特点及应用：
u——物距、v——像距、f ——焦距。放大镜正立虚像放大像、物同侧幻灯机倒立实像放大照像机倒立实像缩小应用举例像的性质像的大小像的位置物体位置用短线把下列四种光学仪器与其对应的成像情况彼此连接起来：
1：放大镜 A：倒立放大的实像
2：照相机 B：正立等大的虚像
3：潜望镜 C：正立放大的虚像
4：幻灯机 D：倒立缩小的实像
