第十九章　生活用电
第1节 家庭电路

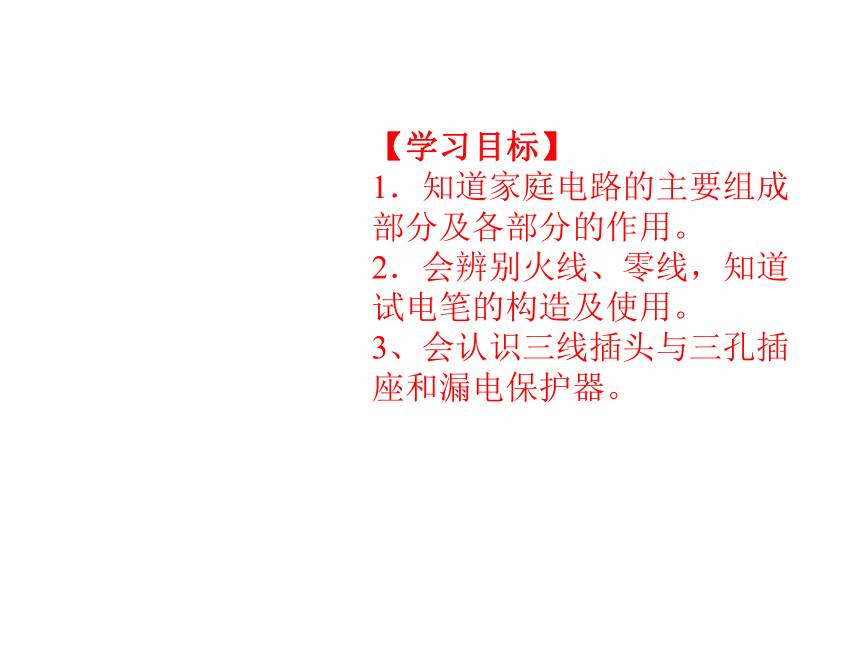

【学习目标】
1．知道家庭电路的主要组成部分及各部分的作用。
2．会辨别火线、零线，知道试电笔的构造及使用。
3、会认识三线插头与三孔插座和漏电保护器。

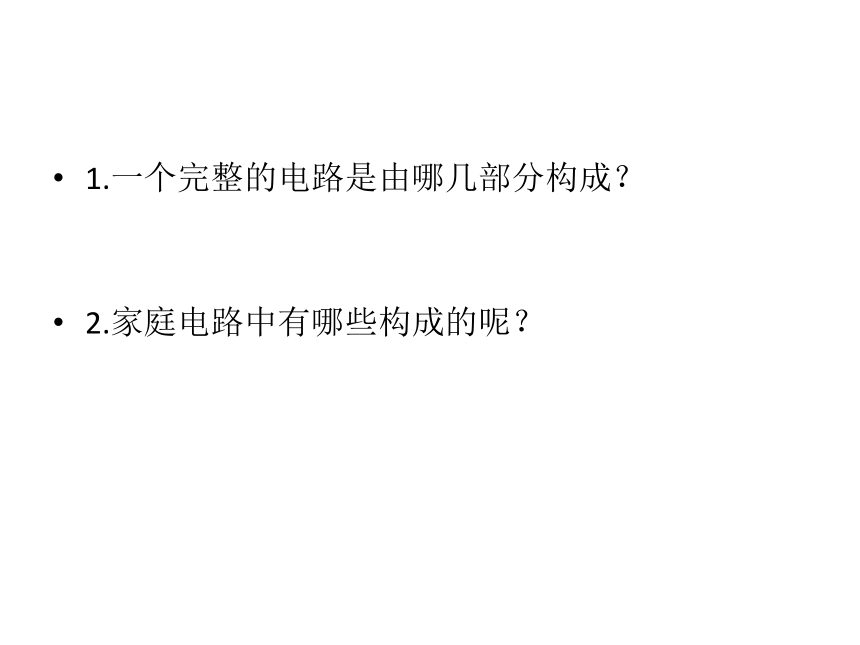

1.一个完整的电路是由哪几部分构成？
2.家庭电路中有哪些构成的呢？
家庭电路的组成
家庭电路的组成

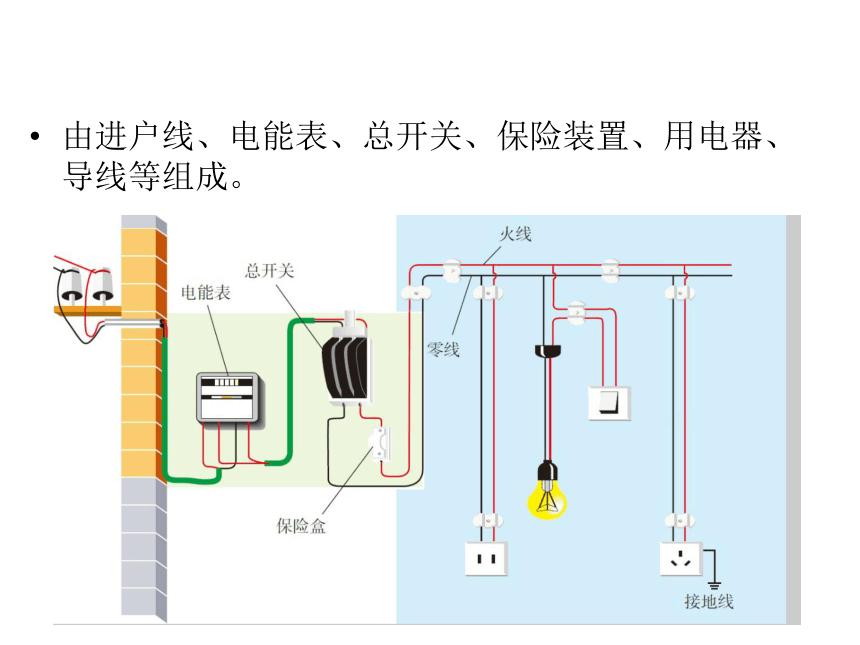

由进户线、电能表、总开关、保险装置、用电器、导线等组成。

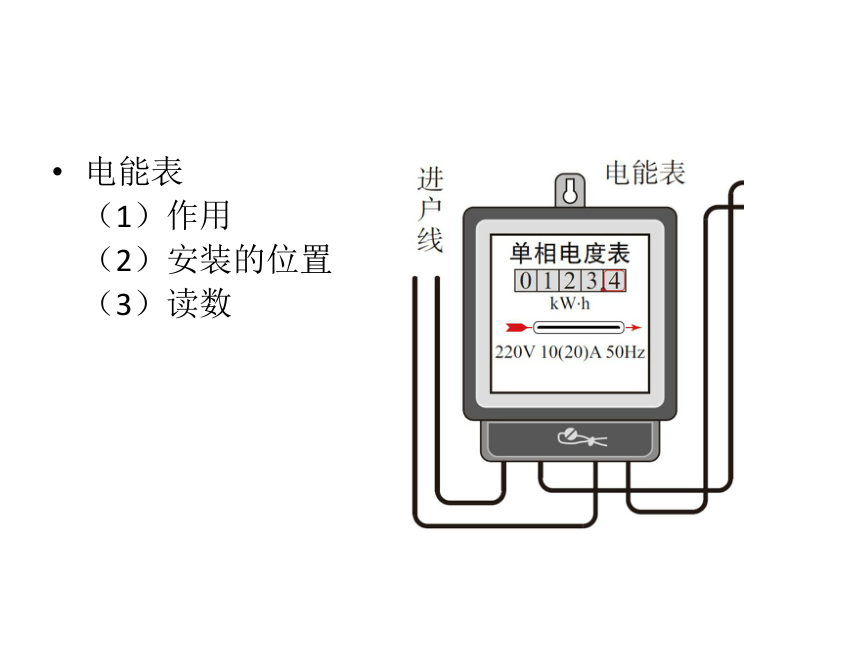

电能表
（1）作用
（2）安装的位置
（3）读数

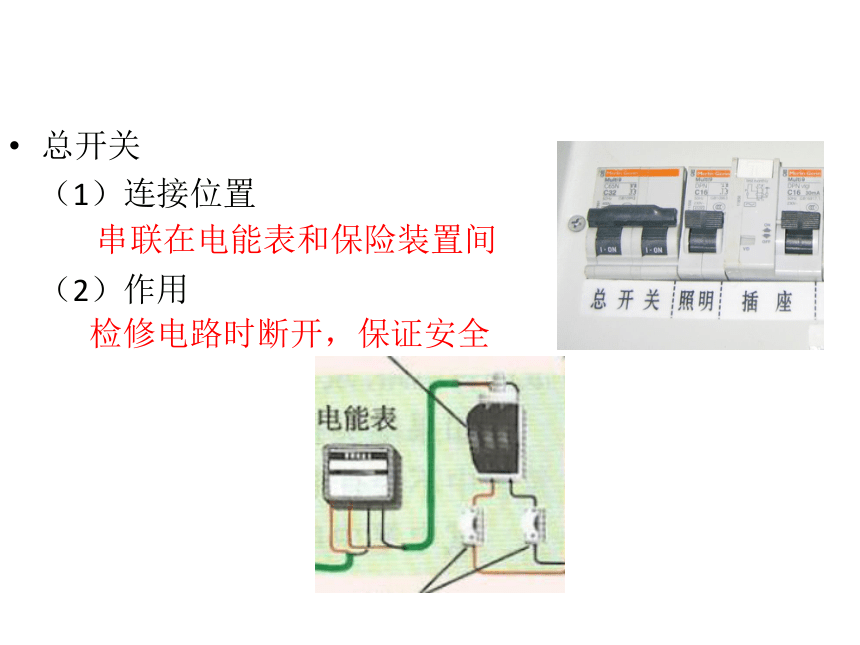

总开关
（1）连接位置
（2）作用
串联在电能表和保险装置间
检修电路时断开，保证安全
保险装置
（1）连接位置
（2）作用
空气开关
用电器和插座
（1）用电器间是如何
连接的？
（2）用电器和插座间
是如何连接的？

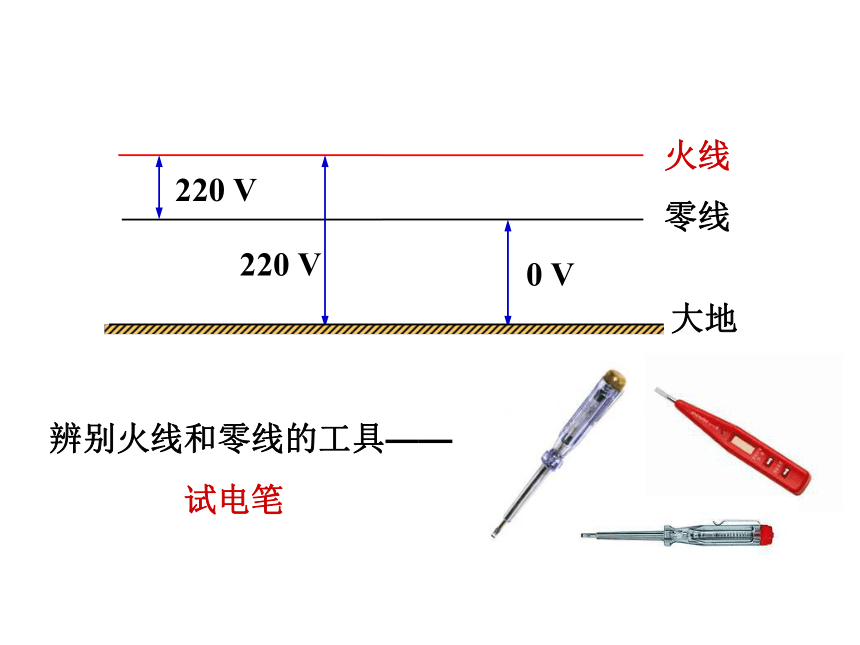

火线和零线
火线
零线
大地
　　试电笔
0 V
220 V
220 V
辨别火线和零线的工具——
试电笔的构造
试电笔的使用
用手接触笔尾的金属体、笔尖金属体接触被测电路。
开关和用电器的连接
控制用电器的开关要连接在火线和用电器之间。
如果开关接在零线上，断开开关，用电器不能工作，但是，用电器仍然与火线相连，人接触到用电器容易造成触电事故。
三线插头和漏电保护器
1.生活中常见 插座和插头
这是生活中常见的两孔
插座和三孔插座，
两线插头和三线插头。
生活中有哪些用电器插两孔插座？哪些用电器插三孔插座的？
两孔插座
三孔插座
火线
零线
接地
接线方式
．
．
．
．
．
E
L
N
2.漏电保护器
想一想
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
空气开关：它有保险丝的功能和漏电保护功能 保险丝功能：防止电流过大（短路或者家庭用电器的总功率过大） 漏电保护功能：防止火线与零线电流相差太大,如果火线电流比零线电流大过一定数值,漏电保护器就会切断电源,防止漏电电流过大造成触电事故.（漏电：火线电流没有完全从零线回去,半途流向了大地）
课堂小结
1.通过这节课你学到了什么？
2.你能说出家庭电路的组成吗？以及它们的连接顺序。
3.你会使用试电笔判别火线和零线吗？
4.你会把两孔和三孔插座接入电路中吗？说出漏电保护器在电路中的作用。
讨论
为什么三线插头中间的那个脚长？
