第十六章 电压 电阻
第一节 电 压
　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
想想做做
一、电压的作用
（U）
电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成
电压是使电荷定向移动形成电流的原因。
电源是提供电压的装置。
一、电压的作用
（U）
电源之父：伏特
伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
(1745-1827)
电压的符号：
电压的单位：
基本单位：
其它单位：
关系：
二、电压的符号及单位
U
伏特 伏 v
千伏(kv) 毫伏(mv)
1kv ＝1000v
1v＝1000mv
比一比,赛一赛
比一比,赛一赛
5×10-4
25
1.6×102
5×10-4
常见的几组电压值
一节干电池的电压
一般为
1.5V

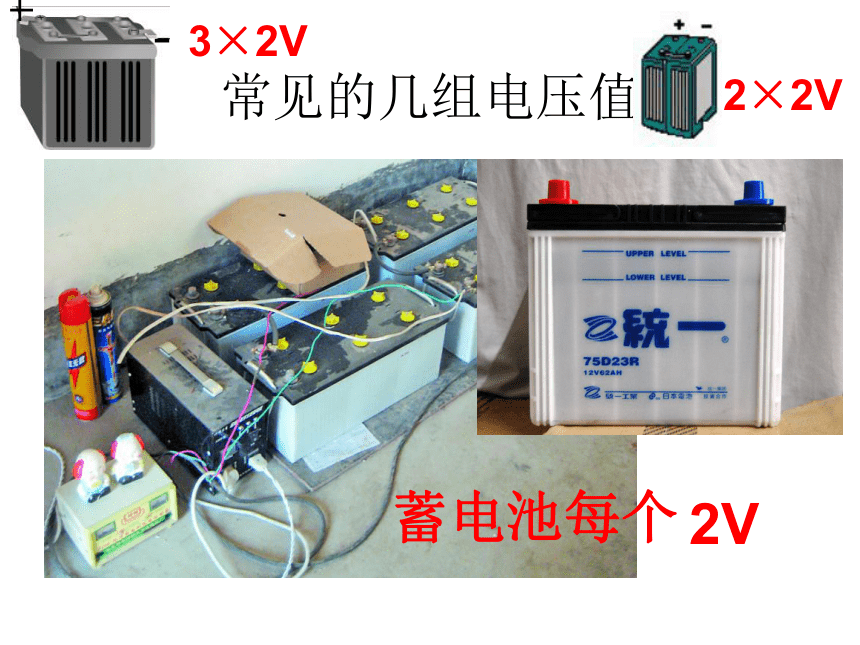

蓄电池每个
常见的几组电压值
2V
3×2V
2×2V
对人体的安全电压：
不高于36V
常见的几组电压值
我国家庭电路电压是
常见的几组电压值
220V
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
发生闪电的
云层间电压
可达
常见的几组电压值
1000kv
一节干电池：1.5V
一个蓄电池： 2V 家庭电路： 220V
安全电压： 不高于36V
记住几种常见的电压值：
动力电压： 380V
请同学们结合阅读电压表使用说明书，讨论以下问题：
4.电压表使用“-”和“3”或“-”和“15”的接线柱时，分度值分别是多少？
2.电压表的作用是什么？用什么符号表示？
1.你如何从电表的外部知道这是一只电压表？
3.电压表使用“-”和“3”或“-”和“15”的接线柱，表示什么意思？
三、电压表：
测量电路两端的电压的仪表。
3.量程和分度值
量程
分度值
0～3 V
0～15 V
0.1 V
0.5 V
1.作用：
2.符号：
二.电压的测量——电压表
返回
三、电压表使用方法：
请同学们结合阅读电压表使用说明书，讨论以下问题：
6.电压表如何正确的接在电路中？
5.在预先不知道被测电压大约值的情况下，如何选择电压表的量程？
7.电压表如何读数？
三先三后：
两个必须：
一个不准：
①电压表必须并联入被测电路两端。
②电流必须正接线柱进负接线柱出。
被测电压不能超过电压表的量程。
可以直接将电压表连接到电源的两极。
为什么电压表使用与电流表有这些不同呢？
电路中电压表相当于可显示电压值的断路。
一个可以：
【使用方法和注意事项】
①先调零后使用。
②先试触后接线。
③先明确量程后读数。
【思考】
【实质】
三、怎样连接电压表
试试看：自制水果电池
电压
一、电压（U）
1、电压的作用
2、电压的来源
3、电压的单位
4、常见的电压
二、电压表
1、认识
2、连接
3、读数
V
电压表
电流表
①使用前要调零，弄清分度值、量程。②使用时都要使电流从正接线柱流入，负接线柱流出；③都要选择合适的量程，使指针稳定后再读数；④不能估计出电流、电压值时，可用试触法判断是否超过量程。
相同点
把电流表当成一条导线
把电压表当成开路
判断电路连接方式时
绝对不允许不经过用电器直接接在电源两极上
能够直接并联在电源两极上
与电源相连
串联在被测电路中
并联在被测电路两端
连接方式
测量电路中的电流
测量电路两端的电压
用途
　1.连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
练一练
　2.画出对应的电路图。
V
练一练
V
L
+
-
3.如图所示，现象怎样？
结论：小灯泡不亮，电压表的示数是电源两端的电压
V2
L2
L1
4.在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
V
L1
L2
练习：
+
-
5.开关闭合，测_____电压，开关断开测_____电压。
L2
电源
6.电压
表测
L1两
端的
电压
7.在图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
8.如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了
C．L1的接线短路 D．L2的接线短路
9.如图所示电路中，电表a、b接法
正确的是（　　）
A.a、b都是电流表
B.a、b都是电压表
C.a是电流表，b是电压表
D.a是电压表，b是电流表
Ｃ
1、电压表必须与待测电路或用电器并联
问题：要求L1、L2组成串联电路，测量灯L2两端的电压的连接方法如下：
测量总电压时电压表的接法
+
-
4.下图是直接用电压表测电灯L2两端电压的电路图，其中正确的是（　　）
D
　比较　　　仪表 电压表 电流表
用途
符号 　　
连接方法
位置效果
量程大小
分度值
与电源连接
相同点
测量电路两端的电压
测量电路中的电流
A
并联在被测电路的两端
串联在被测电路中
在同一电路中串联位置变了，效果也变了。
在同一电路中，并联位置变了，效果也变了
0.6A或3A
3V或15V
0.02A或0.1A
0.1V或0.5V
能够直接连接在电源两极上
绝对不允许不经过用电器直接连到电源两极上
使用前要调指针在零刻度，弄清分度值和量程。使用时都要使电流从正接线柱流进负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值时可用试接触法判断是否超过量程。
４电压表与电流表的比较
