19.1《家庭电路》PPT课件(共20张PPT)九年级物理全一册【人教版】

(共20张PPT)
第十九章第1节
家庭电路
1.猜猜这是哪？
·
导入新课
2.参观我的小家

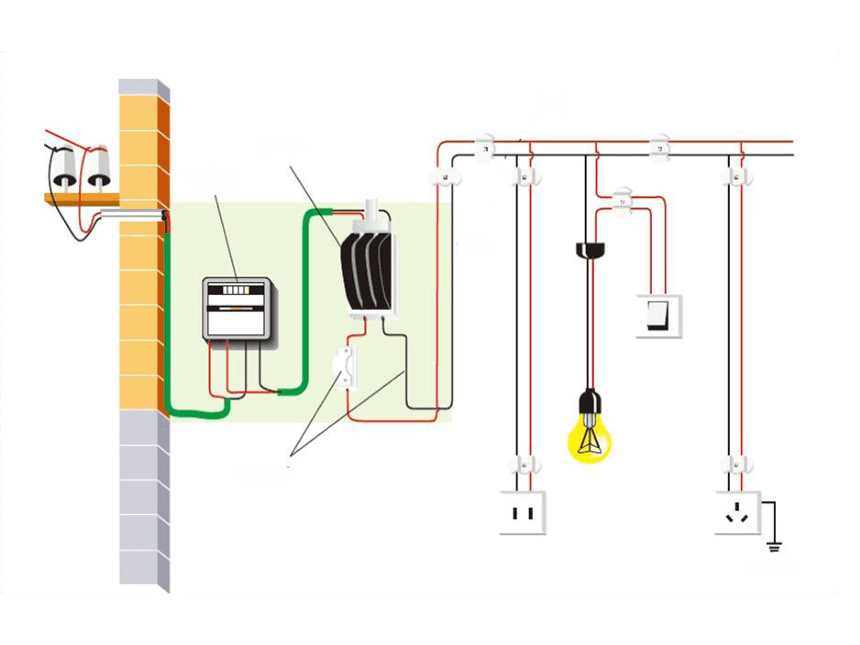

3.家庭电路布线

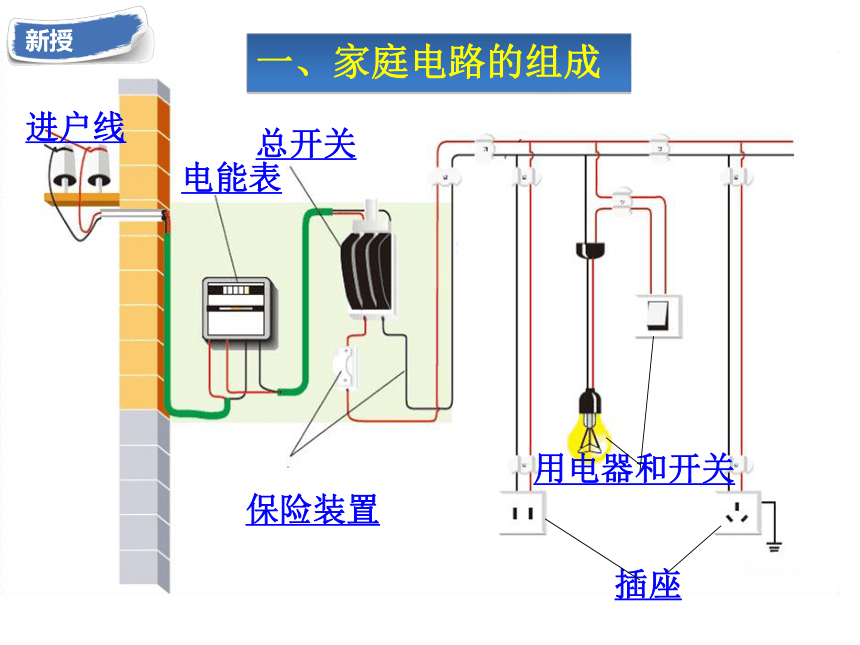

一、家庭电路的组成
进户线
电能表
总开关
保险装置
新授
用电器和开关
插座
作 用 连接方式
进户线
电能表
总开关
保险装置
用电器、开关
插座

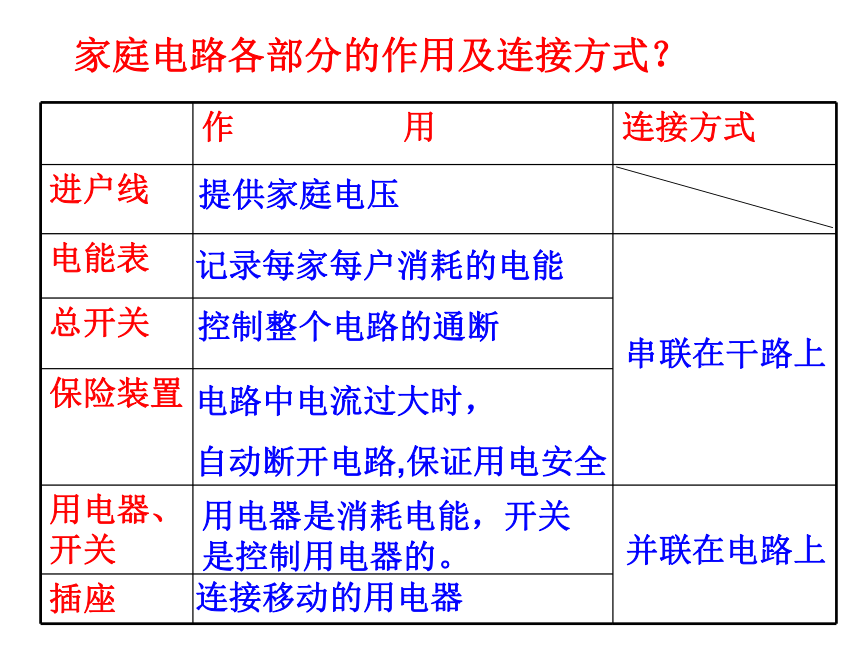

家庭电路各部分的作用及连接方式？
记录每家每户消耗的电能
提供家庭电压
电路中电流过大时，
自动断开电路,保证用电安全
用电器是消耗电能，开关是控制用电器的。
连接移动的用电器
控制整个电路的通断
串联在干路上
并联在电路上

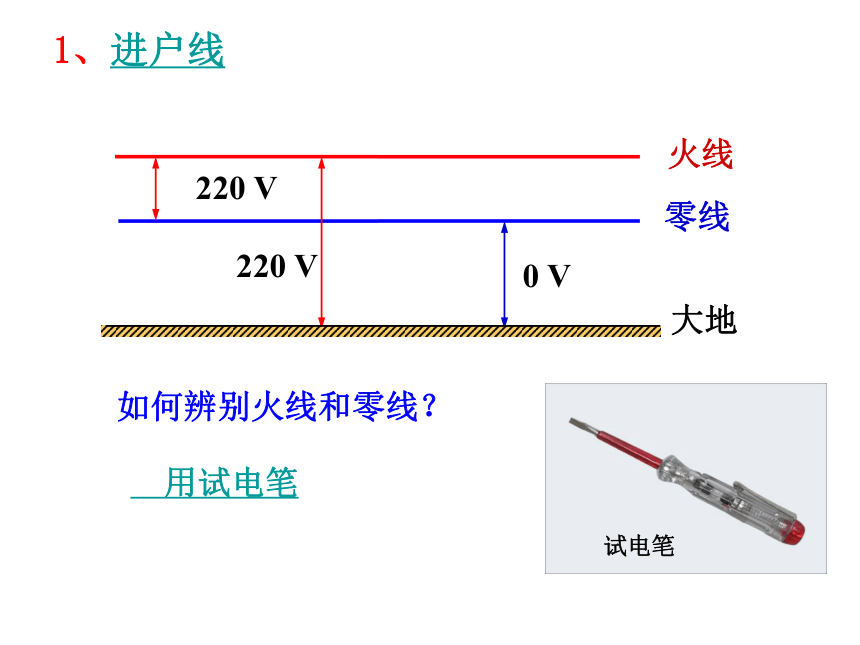

火线
零线
大地
　用试电笔
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
1、进户线

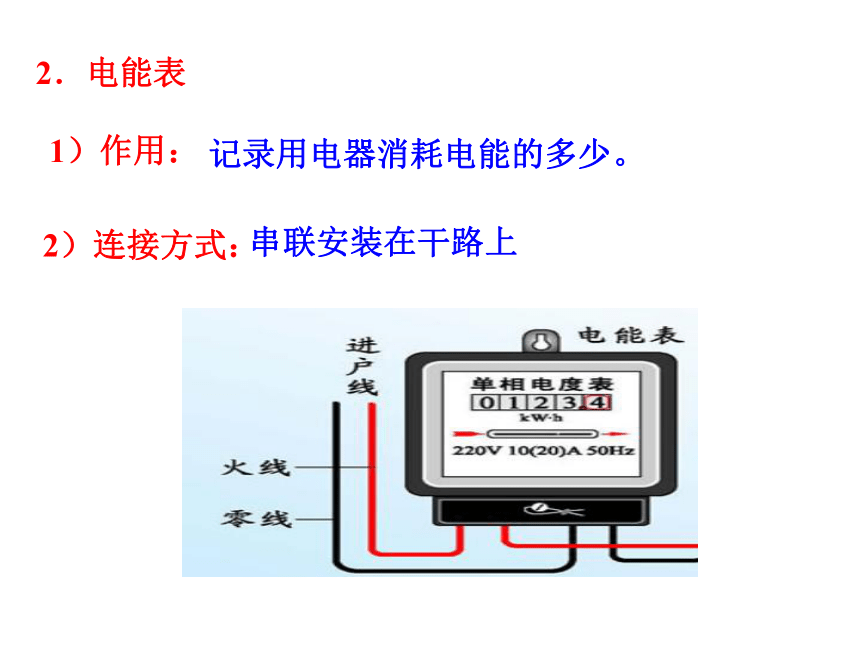

2．电能表
1）作用：
2）连接方式：
记录用电器消耗电能的多少。
串联安装在干路上

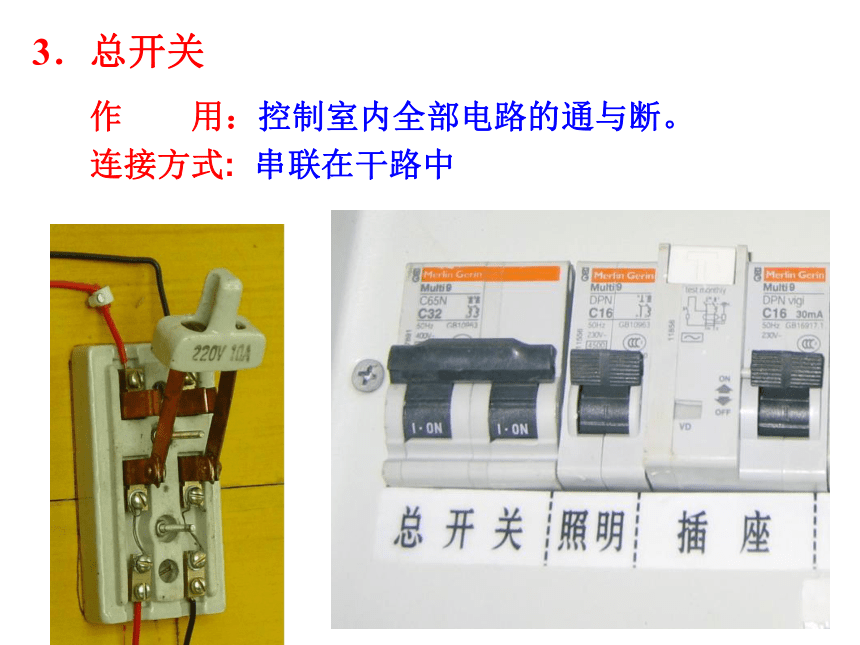

3．总开关
作 用：控制室内全部电路的通与断。
连接方式: 串联在干路中
插入式保险盒

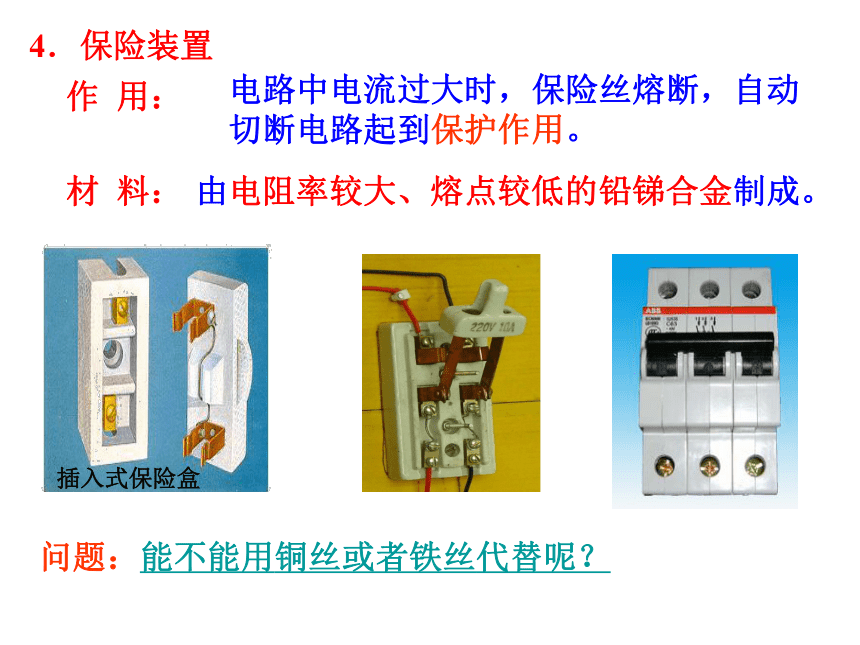

4．保险装置
作 用：
电路中电流过大时，保险丝熔断，自动切断电路起到保护作用。
材 料：
由电阻率较大、熔点较低的铅锑合金制成。
问题：能不能用铜丝或者铁丝代替呢？
4．保险装置
当电路中的电流过大时，空气开关自动断开，切断电路置一般采用，俗称“跳闸”。
，
5．用电器、开关和插座
并联
串联
两孔插座
三孔插座
火线
零线
接地
插座：
左零右火上接地
　　 作 用：
连接移动的插排和移动的电器
连 接：
保险
火线零线并排走, 零线直接进灯座, 火线接进保险盒, 再过开关进灯座.
插座是左零右火， 上接地
口诀
1．三线插头
三孔插座
三线插头
二、三线插头和漏电保护器
与用电器那部分相连？
三孔插座
外壳
三脚插座和插头
为什么金属外壳的家用电器必须用三线插头？
L
N
E
2．漏电保护器
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、插座等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，
3.了解三线插头的使用与漏电保护器的作用。
三、课堂小结
四、课堂练习
1.开心一练
2. 家庭电路中有两根线，一根是 ，另一根是 ，火线和大地之间的电压 V，零线和大地之间的电压 V，它们之间的电压是 V。
3.测电笔是用来辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线,否则是 线。
火线
零线
220
0
220
火
零
金属体
火
零
4.家用保险丝是由电阻率较 ，熔点较 的 铅锑合金制成的。
5.当有过大的电流通过时，保险丝产生较多的 ，使它的温度达到 ，保险丝 ，自动切断电路，起到保险作用。
大
低
热量
熔点
熔断
6.三孔插座连接线的原则是左 右 中间接 。用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的 与 连接起来。
零
火
地
金属外壳
大地
7、请用笔画线表示导线，将它们连入电路
